Применение высокоскоростных видеокамер Evercam для виброанализа

Высокоскоростные видеокамеры Evercam, выпускаемые ООО «НИЦ «Промышленная оптика», применяются для регистрации быстрых механических процессов, в том числе колебаний, ударных нагрузок и кратковременных деформаций. В задачах виброанализа такие камеры позволяют визуализировать движение объекта с высокой временной разрешающей способностью, измерять амплитуду и частоту колебаний, выявлять резонансные явления, а также проводить диагностику технического состояния оборудования без непосредственного контакта с исследуемой поверхностью. В статье рассматриваются физические основы метода, особенности использования камер Evercam, типовые схемы проведения эксперимента и практические преимущества видеорегистрации при анализе вибраций.

Виброанализ является одним из ключевых методов технической диагностики в машиностроении, энергетике, приборостроении, авиационной и транспортной отраслях. Традиционно для измерения вибраций используются акселерометры, лазерные виброметры, тензодатчики и другие контактные или бесконтактные средства. Однако в ряде случаев требуется не только получить численные параметры колебаний, но и увидеть пространственную картину динамики объекта: как деформируется конструкция, какие элементы входят в резонанс, как распределяются амплитуды по поверхности и где возникают локальные зоны повышенной подвижности.

Именно в таких задачах высокоскоростная видеосъёмка становится эффективным инструментом. Камеры Evercam позволяют фиксировать движение с очень высокой частотой кадров, что делает возможным анализ процессов, происходящих за доли миллисекунды. В отличие от классических датчиков, видеокамера регистрирует движение всей наблюдаемой области одновременно, обеспечивая наглядность и пространственную полноту данных.

Принцип применения высокоскоростной съёмки в виброанализе

Суть метода заключается в том, что колебательный процесс объекта снимается с частотой, значительно превышающей частоту самого движения. Если частота вибрации составляет десятки или сотни герц, то для корректной регистрации требуется съёмка на уровне сотен, а иногда и тысяч кадров в секунду. Благодаря этому каждое положение объекта фиксируется достаточно часто, чтобы впоследствии можно было восстановить траекторию перемещения во времени.

На практике видеоряд преобразуется в измерительные данные. Для этого применяются следующие этапы:

Первый этап — калибровка изображения. На объект или рядом с ним помещают масштабную линейку, маркеры или используют известные геометрические размеры детали для перевода пикселей в физические единицы.

Второй этап — регистрация видеосигнала. Камера Evercam снимает объект в заданном диапазоне частоты кадров и разрешения.

Третий этап — обработка кадров. С помощью программного обеспечения отслеживаются характерные точки, контуры, метки или отражающие элементы.

Четвёртый этап — вычисление параметров колебаний. По изменению координат во времени определяются амплитуда, частота, фазовые соотношения, форма колебаний и наличие нелинейных эффектов.

Пятый этап — интерпретация результатов. Полученные данные сопоставляются с режимами работы оборудования и служат основой для диагностики.

Особенности камер Evercam в задачах виброанализа

Высокоскоростные камеры Evercam ориентированы на регистрацию быстропротекающих процессов, что делает их особенно полезными в экспериментальной механике. Для виброанализа важны несколько характеристик.

Прежде всего, это высокая частота кадров, позволяющая наблюдать быстрые циклы колебаний без сильного смазывания движения. Чем выше частота съёмки, тем точнее можно восстановить траекторию объекта.

Кроме того, важна короткая выдержка. При вибрации даже небольшое время экспозиции может вызвать размытие изображения, поэтому камера должна обеспечивать съёмку с минимальной длительностью импульса освещения или короткой электронно-оптической экспозицией.

Также значимы чувствительность матрицы и качество изображения. При высоких скоростях съёмки возрастает требования к освещению, а потому хорошая светочувствительность и низкий уровень шума напрямую влияют на точность измерений.

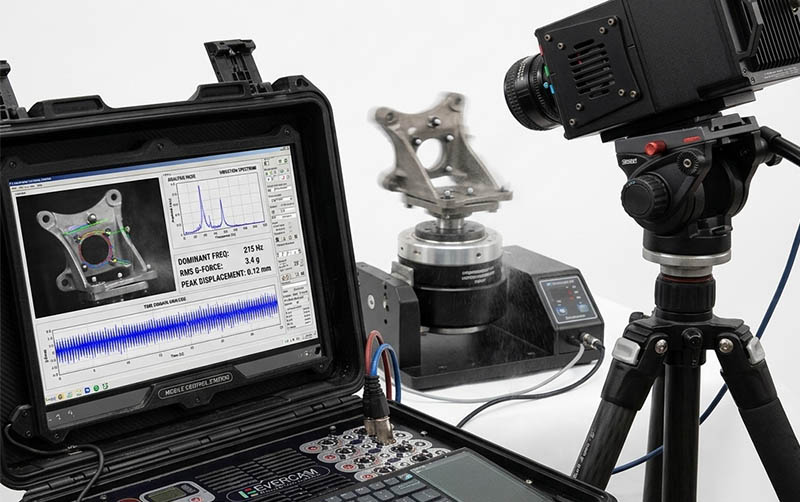

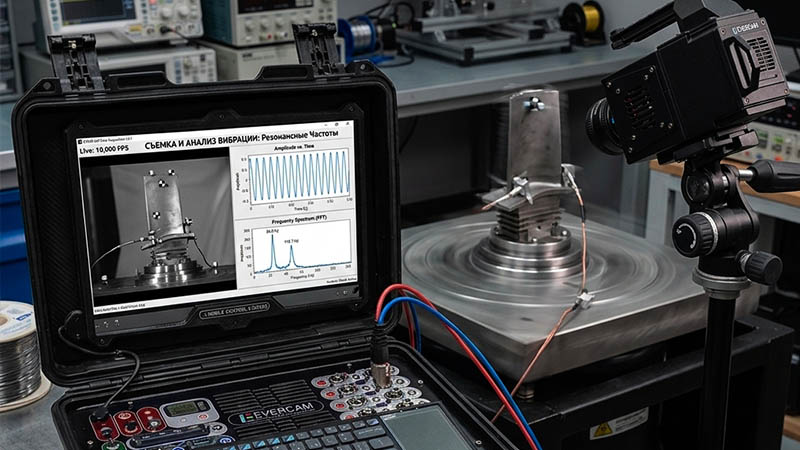

Наконец, важны синхронизация и возможность внешнего запуска. Виброанализ часто проводится совместно с испытательными стендами, вибростолами, ударными установками и датчиками опорного сигнала. Синхронизация видеосъёмки с моментом возбуждения колебаний повышает воспроизводимость и позволяет сопоставлять видео с данными других измерительных каналов.

Что можно измерять с помощью видеокамер Evercam

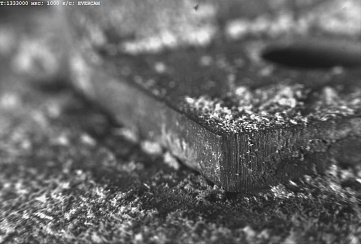

Высокоскоростная видеосъёмка позволяет получать широкий спектр параметров вибрационного процесса. К ним относятся амплитуда колебаний, период, частота, ускорение при известной модели движения, траектория перемещения точки, пространственное распределение вибраций по поверхности, а также изменение формы собственных колебаний конструкции.

Особую ценность представляет возможность наблюдать не только глобальное перемещение, но и локальные эффекты. Например, можно выявить, какая часть корпуса вибрирует сильнее, где появляется изгибная мода, как ведёт себя соединение при ударных воздействиях, и в какой момент начинается раскачка узла.

Преимущества метода по сравнению с контактными датчиками

Одним из главных достоинств высокоскоростных камер является бесконтактность измерения. Это особенно важно, когда установка датчиков может изменить массу, жёсткость или динамику объекта. Виброанализ с камерой позволяет избежать такого влияния.

Второе преимущество — визуальная интерпретация. Инженер не только получает численные значения, но и видит, как именно развивается колебание. Это упрощает поиск причин дефекта, резонанса или неравномерности нагрузки.

Третье преимущество — измерение нескольких точек одновременно. Один видеокадр содержит всю область наблюдения, поэтому можно анализировать сразу большое количество участков без установки множества датчиков.

Четвёртое преимущество — возможность анализа кратковременных процессов. Удары, переходные режимы, запуск и остановка механизмов часто слишком быстры для обычной камеры, но хорошо регистрируются высокоскоростной системой.

Ограничения и требования к измерениям

Несмотря на высокую эффективность, метод имеет ряд ограничений. Прежде всего, качество результата сильно зависит от освещения. При недостатке света приходится увеличивать чувствительность или уменьшать выдержку, что может повышать шум.

Также ограничением является необходимость высокой частоты кадров при быстрых процессах. Чем выше кадровая частота, тем часто ниже разрешение или длительность записи, поэтому приходится балансировать параметры под конкретную задачу.

Ещё один важный фактор — вибрация оптической системы. Если штатив, основание или окружающая конструкция колеблются вместе с объектом, точность измерений снижается. Поэтому опора камеры должна быть максимально жёсткой и изолированной от исследуемого узла.

Наконец, при обработке данных требуется корректная калибровка и выбор реперных точек. Ошибка в масштабировании или некорректная привязка маркеров могут привести к искажению результатов.

Типовые области применения

Камеры Evercam применяются в виброанализе при исследовании вращающихся машин, редукторов, электродвигателей, насосов, вентиляторов, турбинных элементов, элементов транспортных систем, а также при испытаниях конструкций на вибростендах.

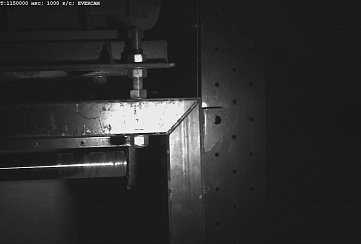

В машиностроении они помогают оценивать поведение корпусов, кронштейнов, валов, креплений и соединений.

В приборостроении используются для анализа микроперемещений, колебаний чувствительных элементов и динамики миниатюрных узлов.

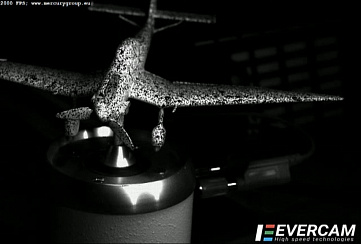

В лабораторных испытаниях с помощью камер удобно исследовать собственные частоты и формы колебаний образцов, а также подтверждать результаты численного моделирования.

Связь с численным моделированием

Одним из наиболее ценных направлений применения высокоскоростной съёмки является верификация расчётных моделей. Результаты конечно-элементного анализа можно сопоставлять с экспериментальными видеоданными: измеренными формами колебаний, амплитудами и резонансными частотами. Это позволяет уточнять параметры модели, выявлять расхождения с реальной динамикой и повышать достоверность инженерных расчётов.

Таким образом, камеры Evercam могут использоваться не только как самостоятельный измерительный инструмент, но и как часть комплексной системы экспериментальной валидации.

Заключение

Высокоскоростные видеокамеры Evercam производства ООО «НИЦ «Промышленная оптика» являются эффективным инструментом для виброанализа быстропротекающих механических процессов. Их применение позволяет визуализировать колебания объектов, измерять временные и пространственные параметры движения, выявлять резонансные режимы и проводить диагностику оборудования без контактного воздействия на исследуемую систему. В сочетании с современными методами обработки изображений камера становится не просто средством записи, а полноценным измерительным комплексом для инженерных и научных задач.
