Применение высокоскоростных видеокамер: методы визуализации, измерений и анализа

Высокоскоростные видеокамеры применяются там, где обычная съёмка не позволяет увидеть быстрые процессы, зафиксировать короткие переходные явления или выполнить точные измерения в динамике. Благодаря высокой частоте кадров, короткой выдержке и возможности синхронизации с внешними системами, такие камеры стали важным инструментом в научных исследованиях, промышленной диагностике, испытаниях материалов, аэродинамике, биомеханике и техническом анализе сложных процессов.

Компания, предлагающая высокоскоростные видеокамеры, должна учитывать не только характеристики оборудования, но и конкретные методы, в которых оно будет использоваться. От этого зависят требования к свету, оптике, программному обеспечению, триггерам, внешней синхронизации и последующей обработке данных. Именно поэтому раздел «Применение: Методы» помогает выбрать оптимальное решение под задачу заказчика и понять, какие возможности даёт современная высокоскоростная съёмка.

Метод	Что измеряет / фиксирует	Основные области применения
DIC (Digital Image Correlation)	Поля деформаций, относительные удлинения, напряжения в материалах	Испытания материалов на разрыв, ударную вязкость, усталость
PIV (Particle Image Velocimetry)	Векторные поля скоростей в потоках жидкостей и газов	Аэродинамика, гидродинамика, изучение процессов горения
Шлирен-метод (Schlieren)	Неоднородности плотности прозрачных сред (газ, жидкость)	Сверхзвуковые потоки, ударные волны, конвекция, взрывы
Теневой метод (Shadowgraph)	Границы ударных волн, распределение фаз в распылах	Изучение работы форсунок, баллистические испытания
Стерео-съёмка (3D-High Speed)	Объемные координаты (X, Y, Z) и 3D-траектории	Сложные механические системы, биомеханика движений
PTV (Particle Tracking Velocimetry)	Индивидуальные траектории отдельных частиц в потоке	Локальные завихрения, турбулентность на малых масштабах
Интерферометрия	Сверхмалые изменения оптического пути (до долей длины волны)	Микромеханика, нанотехнологии, физика плазмы
Видео-анализ вибраций	Частоты, амплитуды и формы мод колебаний	Мониторинг состояния станков, авиационных двигателей

DIC — цифровая корреляция изображений

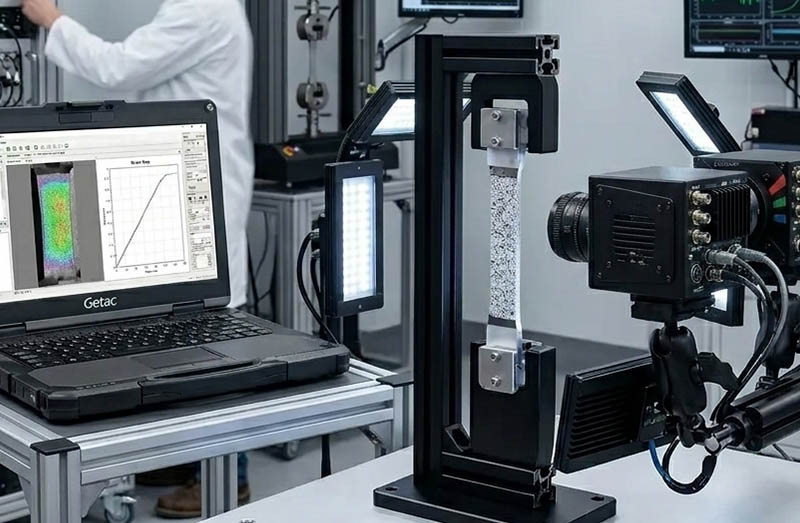

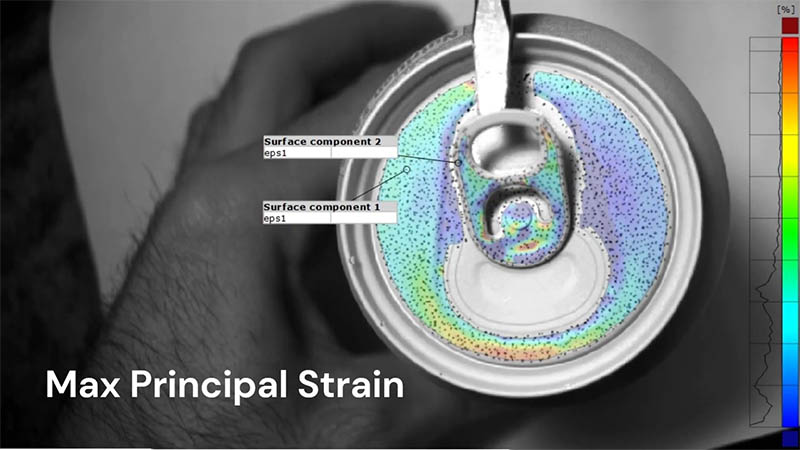

DIC, или Digital Image Correlation, применяется для анализа деформаций поверхностей и распределения напряжений в материалах. На исследуемую поверхность наносят случайный контрастный узор, после чего камера фиксирует его изменение при нагрузке, ударе, растяжении или изгибе.

Этот метод особенно ценен в испытаниях материалов, потому что позволяет бесконтактно измерять деформации с высокой точностью. Высокоскоростная съёмка в сочетании с DIC даёт возможность наблюдать самые быстрые стадии разрушения, выявлять зоны концентрации напряжений и изучать поведение материалов в критических режимах.

PIV — измерение полей скоростей в потоках

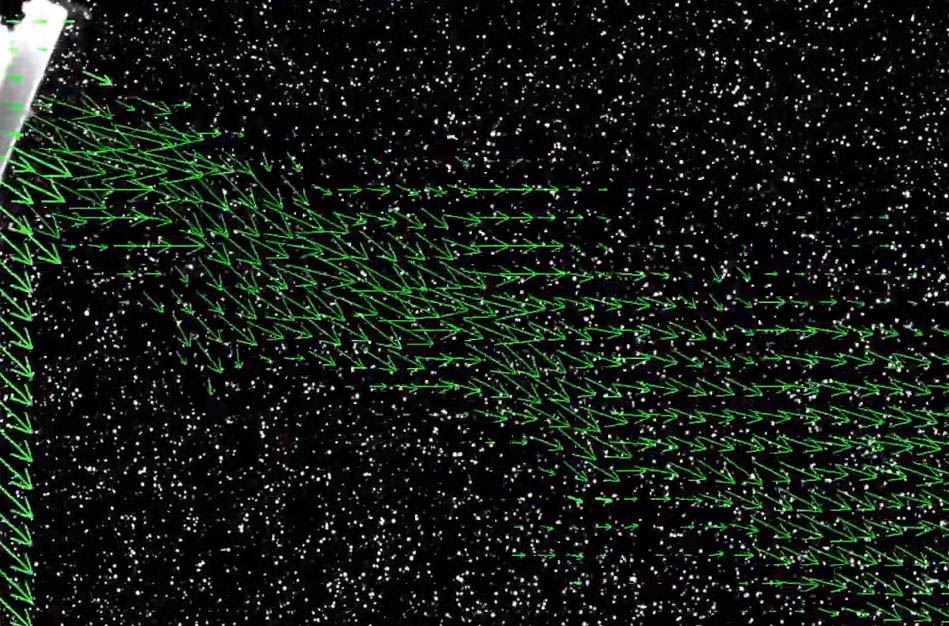

PIV, или Particle Image Velocimetry, используется для исследования потоков жидкостей и газов. В среду вводят мелкие частицы-метки, а высокоскоростная камера фиксирует их перемещение между кадрами. На основе этих данных строится векторное поле скоростей.

Метод широко применяется в аэродинамике, гидродинамике, исследовании турбулентности, работе форсунок, систем охлаждения, горения и других процессов, где важно понять структуру потока. Высокоскоростные камеры обеспечивают достаточную детализацию и временное разрешение для анализа быстро изменяющихся потоков.

PTV — отслеживание частиц

PTV, или Particle Tracking Velocimetry, похож на PIV, но в этом случае анализируются траектории отдельных частиц. Такой подход подходит для задач, где необходимо изучить локальные особенности движения, мелкомасштабную турбулентность или неравномерное распределение частиц в рабочей зоне.

Высокоскоростная видеокамера в системе PTV помогает точно фиксировать перемещение каждой частицы, что делает метод полезным для научных исследований и прикладных инженерных испытаний.

Шлирен-метод

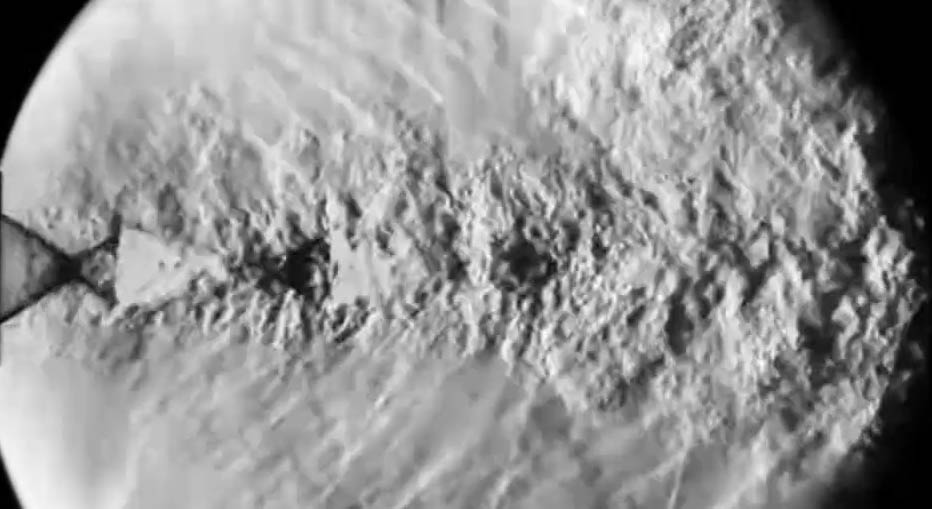

Шлирен-метод применяется для визуализации неоднородностей плотности в прозрачных средах. Он позволяет «увидеть» изменения, которые невозможно заметить невооружённым глазом: ударные волны, конвекционные потоки, тепловые неоднородности, изменения структуры газа.

Для высокоскоростной съёмки шлирен-метод особенно важен при изучении сверхзвуковых процессов, распространения волн сжатия, быстрого нагрева и других динамических явлений. Камера с высокой частотой кадров позволяет наблюдать развитие процесса поэтапно и получать информативные кадры для анализа.

Теневая съёмка

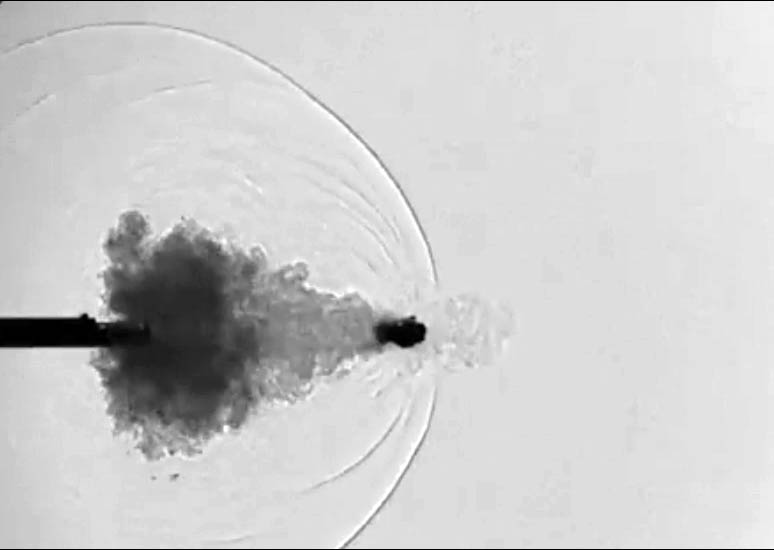

Теневая съёмка используется для регистрации границ объектов, потоков и ударных волн по изменению освещения на изображении. Это один из простых, но очень эффективных способов визуализации быстрых процессов.

Метод часто применяют при исследовании распыления, работы форсунок, взаимодействия струй, баллистических явлений и других динамических процессов. В сочетании с высокоскоростной камерой он даёт чёткое представление о форме, скорости и развитии явления во времени.

Стереосъёмка и 3D-измерения

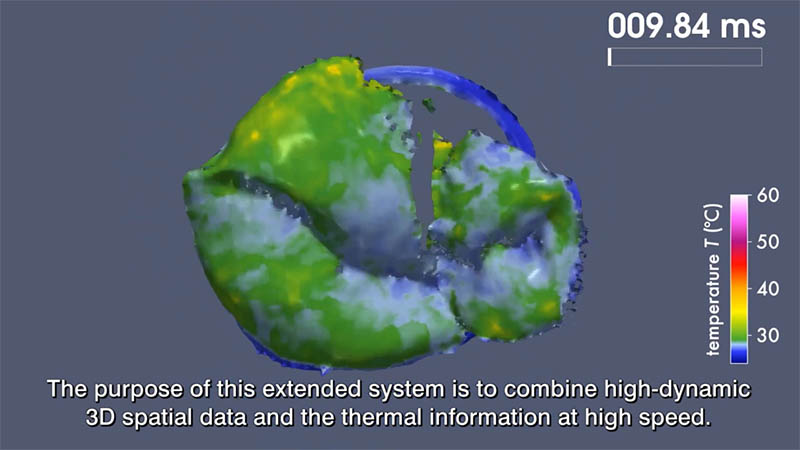

Стереосъёмка позволяет получать трёхмерную информацию о движении объекта. При использовании нескольких камер, расположенных под разными углами, можно восстанавливать координаты X, Y и Z, а также строить 3D-траектории.

Этот метод востребован там, где важно понять не только плоское движение, но и пространственную динамику: в биомеханике, робототехнике, испытаниях механизмов, анализе сложных деформаций и динамических процессов. Высокоскоростные видеокамеры в составе стереосистем позволяют точно регистрировать быстрые пространственные перемещения.

Интерферометрия

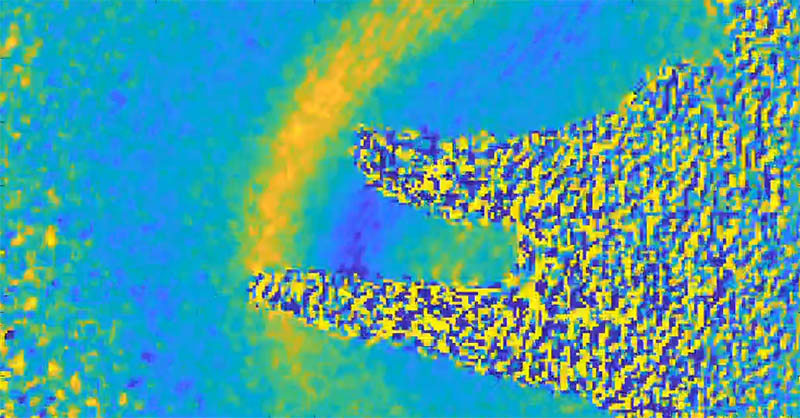

Интерферометрические методы используются для измерения очень малых изменений оптического пути, деформаций и смещений. Они особенно полезны в задачах, где требуется высокая чувствительность и прецизионный анализ.

Высокоскоростная съёмка в таких системах помогает регистрировать кратковременные и быстро развивающиеся процессы, например в физике плазмы, микромеханике и исследовании тонких структур. Это делает метод важным для высокоточных научных экспериментов.

Анализ вибраций и колебаний

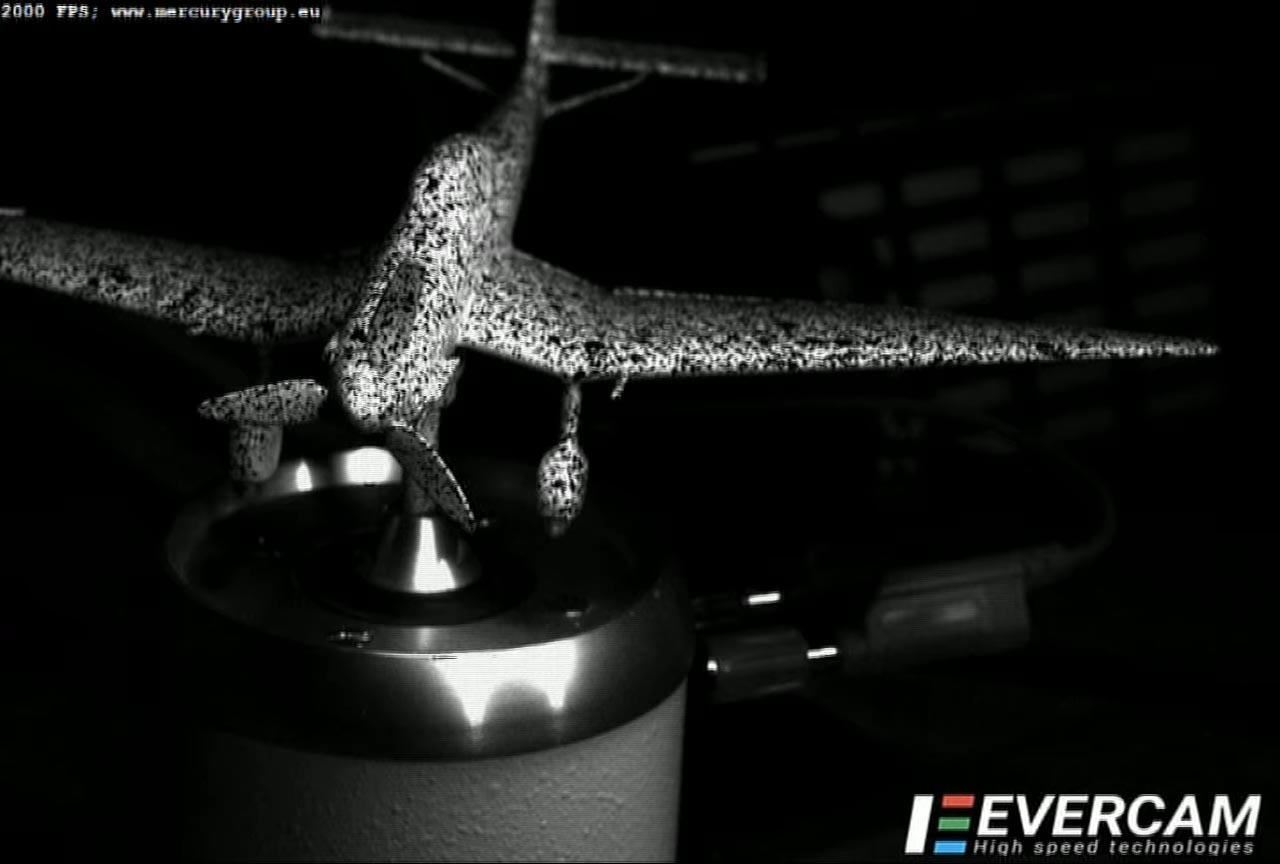

Высокоскоростные камеры также применяются для видеоанализа вибраций, колебаний и резонансных режимов. По последовательности кадров можно определить частоту, амплитуду и форму колебаний объекта, выявить источники нестабильности и оценить поведение конструкции под нагрузкой.

Такой подход широко используется в промышленной диагностике, мониторинге оборудования, испытаниях узлов машин, анализе отказов и исследовании динамики конструкций. Бесконтактный характер метода особенно ценен там, где установка датчиков затруднена или может повлиять на ход эксперимента.

Почему высокоскоростная камера важна для этих методов

Для большинства перечисленных методов критически важны не только сами алгоритмы анализа, но и параметры съёмки. Высокая частота кадров позволяет разложить быстрый процесс на отдельные этапы. Короткая выдержка уменьшает смазывание изображения. Качественная синхронизация обеспечивает точное совпадение момента съёмки с событием. А стабильная система хранения и передачи данных позволяет обрабатывать большие объёмы информации без потери качества.

Именно поэтому при выборе высокоскоростной видеокамеры важно учитывать полный сценарий применения: тип объекта, длительность процесса, условия освещения, необходимость триггера, требования к оптике, программному обеспечению и анализу результатов.

Где применяются методы высокоскоростной съёмки

Методы, основанные на высокоскоростной видеосъёмке, востребованы в научных лабораториях, испытательных центрах, на производственных предприятиях, в центрах разработки, в учебных и исследовательских организациях. Они помогают изучать разрушение материалов, движение механизмов, потоковые процессы, вибрации, деформации, аэродинамику и многие другие явления, происходящие за доли секунды.

Высокоскоростные камеры открывают возможность видеть то, что ранее было недоступно глазу, а также получать измеримые данные для инженерного анализа. Это делает их незаменимым инструментом в современных исследованиях и прикладных испытаниях.

Подбор оборудования под метод

Наша компания предлагает высокоскоростные видеокамеры для различных методов съёмки и анализа. Мы помогаем подобрать решение под конкретную задачу: для видеограмметрии, DIC, PIV, PTV, шлирен-систем, теневой съёмки, 3D-измерений, интерферометрии и анализа вибраций. При необходимости подбираются камеры, объективы, источники света, системы синхронизации и программное обеспечение для работы с данными.
