Теневой метод Shadowgraphy

Теневой метод (Shadowgraph) является одним из наиболее востребованных методов оптической визуализации в экспериментальной механике жидкости и газа. В отличие от метода Шлирена, который чувствителен к первому производному показателя преломления (градиенту плотности), теневой метод реагирует на вторую производную. Это делает его идеальным инструментом для регистрации объектов с резкими изменениями плотности: ударных волн, фронтов детонации, турбулентных структур и капель жидкости. Применение высокоскоростных камер Evercam в теневых установках позволяет перевести исследование быстропротекающих процессов из разряда наблюдения в область точного количественного анализа.

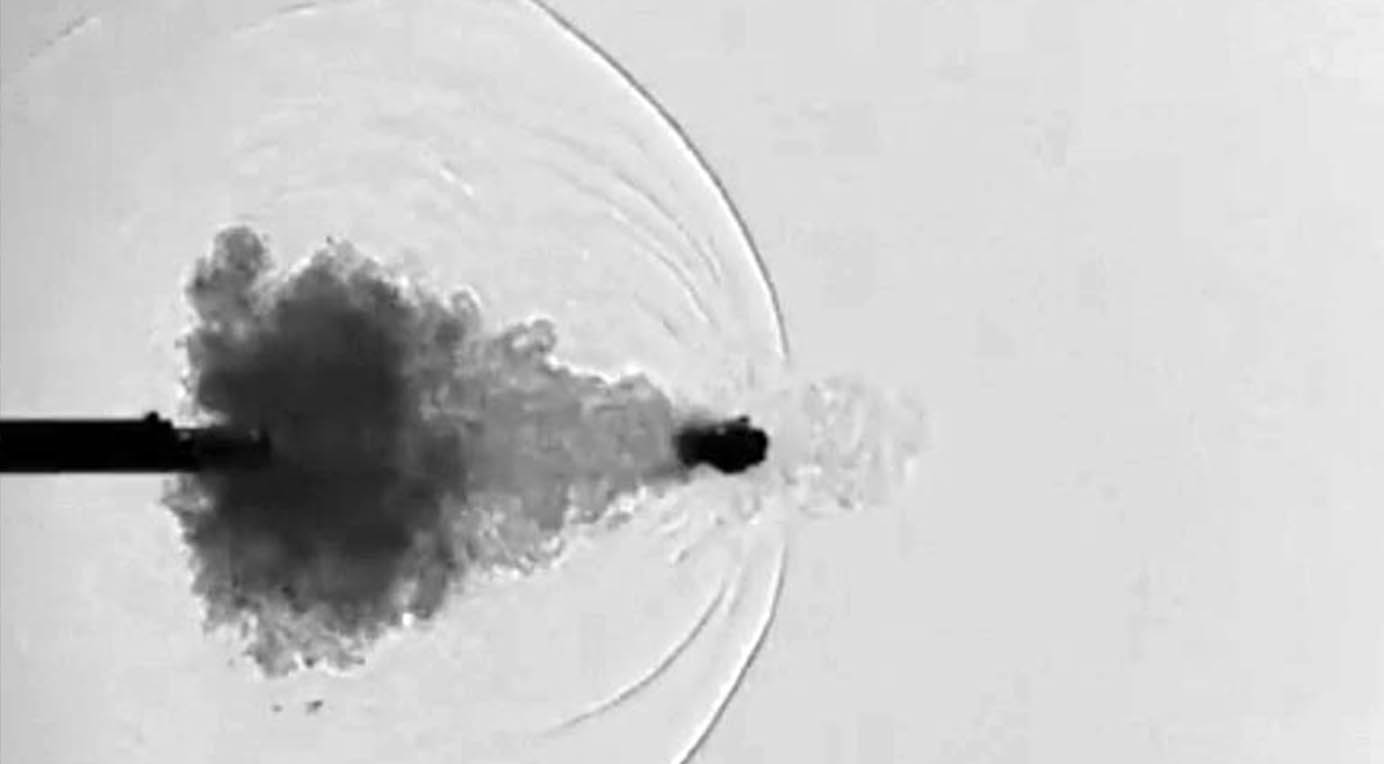

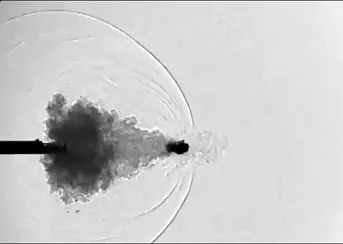

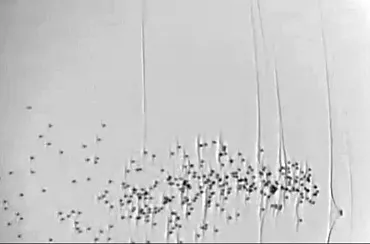

Основное преимущество использования камер Evercam в методе Shadowgraph заключается в возможности фиксации сверхзвуковых и гиперзвуковых явлений с исключительной временной детализацией. При исследовании баллистических объектов, распространения взрывных волн или взаимодействия ударных фронтов с препятствиями микросекундная точность экспозиции становится решающим фактором. Камеры Evercam обеспечивают сверхкороткие выдержки, что позволяет избежать «смаза» изображения даже при скоростях движения объектов в несколько километров в секунду. В результате исследователь получает четкий теневой рисунок, на котором отчетливо видны границы раздела сред и тончайшие структуры скачков уплотнения.

Теневой метод незаменим в задачах исследования распыла топлива и работы форсунок. Визуализация факела распыла требует высокой частоты кадров для отслеживания динамики отдельных капель и их взаимодействия с воздушным потоком. Высокоскоростные камеры Evercam позволяют детально изучить первичный и вторичный распад струи, определить углы конуса распыла и выявить нестационарные режимы работы топливной аппаратуры. Четкость теневых изображений упрощает последующую автоматизированную обработку данных, позволяя программному обеспечению эффективно распознавать объекты и вычислять их векторы скорости.

В аэрокосмической отрасли и оборонных исследованиях комбинация метода Shadowgraph и камер Evercam используется для визуализации обтекания моделей в аэродинамических трубах и на открытых полигонах. Теневой метод позволяет видеть возмущения, создаваемые летательным аппаратом или снарядом при переходе звукового барьера. Высокое разрешение сенсоров Evercam обеспечивает передачу мельчайших деталей турбулентных следов и вихревых структур, что критически важно для верификации компьютерных моделей (CFD-расчетов) и оптимизации аэродинамических характеристик техники.

Простота оптической схемы теневого метода в сочетании с мобильностью и надежностью камер Evercam делает это решение доступным для широкого спектра промышленных задач. Метод применяется при изучении процессов в двигателях внутреннего сгорания, анализе эффективности систем пожаротушения, исследовании подводных взрывов и кавитации. Высокая чувствительность сенсоров позволяет работать даже в условиях недостаточного освещения или при использовании импульсных источников света, синхронизированных с затвором камеры.

Выбирая камеры Evercam для теневой визуализации, вы получаете мощный инструмент инженерного контроля. Наши камеры поддерживают гибкую настройку триггеров и синхронизацию с внешним оборудованием, что гарантирует точный захват события в нужный момент времени. Evercam обеспечивает не только фиксацию изображения, но и стабильность данных, необходимую для глубокого понимания физики процессов, происходящих «быстрее, чем может увидеть глаз». Теневой метод с камерами Evercam — это прозрачность ваших исследований и уверенность в каждом кадре.
