Применение высокоскоростных видеокамер Evercam производства ООО «НИЦ «Промышленная оптика» для регистрации взрывных процессов

Высокоскоростные видеокамеры Evercam, выпускаемые ООО «НИЦ «Промышленная оптика», применяются в задачах регистрации быстро протекающих физико-технических процессов, сопровождающих взрывные воздействия в контролируемых лабораторных и испытательных условиях. Основная область их использования связана не с инициированием взрыва, а с высокоточной визуализацией и последующим анализом динамики явлений, которые развиваются за микросекунды и миллисекунды. К таким явлениям относятся распространение ударной волны, разлёт фрагментов, деформация конструкций, разрушение материалов, работа защитных оболочек и взаимодействие газодинамических потоков с объектом наблюдения.

Назначение высокоскоростной съёмки в взрывных испытаниях

Взрывные процессы относятся к числу наиболее быстропротекающих и энергоёмких физических явлений. Обычные видеосистемы не способны корректно зафиксировать их структуру из-за недостаточной частоты кадров и ограничений по выдержке. В результате большая часть динамики оказывается «сжатой» в один или несколько кадров, что исключает возможность анализа хронологии событий. Высокоскоростные камеры Evercam решают эту задачу за счёт съёмки с высокой кадровой частотой и коротким временем экспозиции, позволяя получить последовательную картину развития процесса от момента воздействия до завершения фазы разрушения или рассеивания энергии.

В инженерной практике это особенно важно при испытаниях прочности материалов, проверке защитных элементов, оценке поведения корпусов, экранов и ограждений, а также при исследовании новых технических решений, рассчитанных на работу в условиях импульсных нагрузок. Визуальная информация, полученная с помощью камеры, используется для сопоставления с данными измерительных датчиков, что повышает достоверность результатов и позволяет выявлять причины отказов, скрытые механизмы разрушения и особенности взаимодействия ударной волны с конструкцией.

Принцип применения в экспериментальной установке

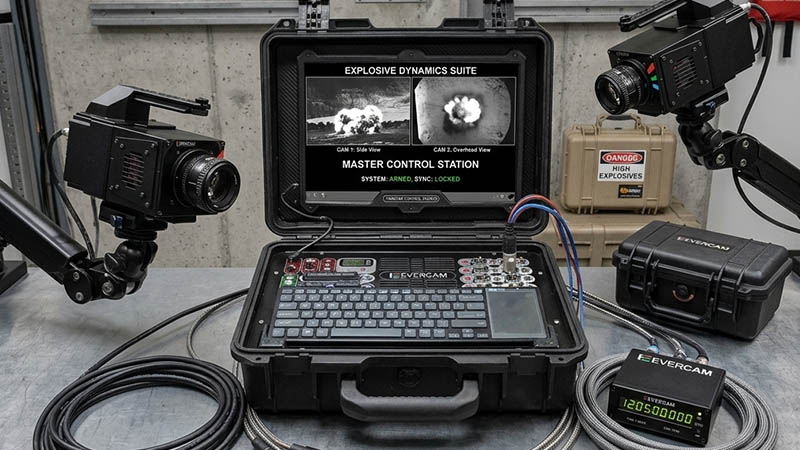

При работе с взрывными процессами камера Evercam обычно входит в состав синхронизированного измерительного комплекса. В такой системе видеосъёмка запускается согласованно с другими устройствами регистрации, чтобы зафиксировать критический момент события. Синхронизация особенно важна, поскольку даже небольшая временная ошибка может привести к потере ключевой фазы процесса.

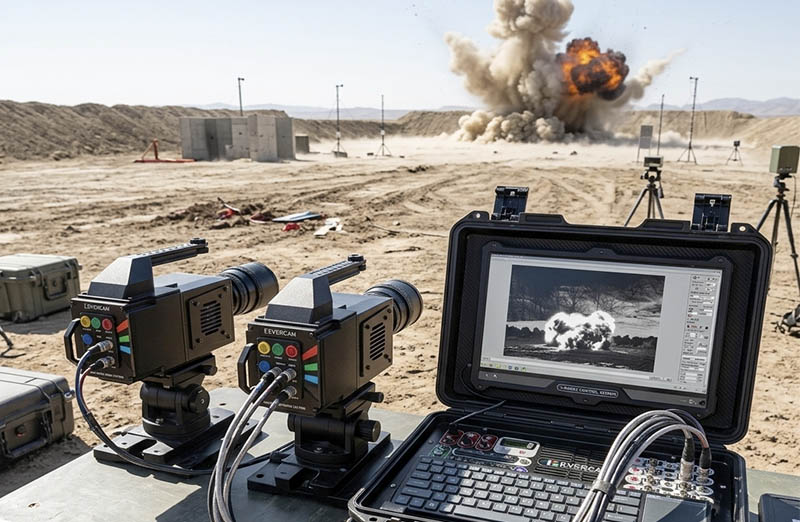

Камера размещается вне опасной зоны с учётом требований безопасности экспериментальной площадки. В зависимости от задач она может быть установлена на штативе, жёсткой раме или защищённой оптической платформе. Оптическая ось выбирается таким образом, чтобы обеспечить обзор области интереса и одновременно минимизировать риск повреждения оборудования. Для защиты камеры используются дистанционный запуск, бронезащита, прозрачные экраны и специальные кожухи, если условия испытаний предполагают воздействие ударной волны, пыли, осколков или интенсивного светового импульса.

Освещение является одним из ключевых факторов качества записи. В силу крайне малых выдержек для получения информативного изображения требуется мощный, равномерный и кратковременный световой поток. Поэтому в испытательных схемах часто применяются импульсные источники света, которые синхронизируются с началом эксперимента. Это позволяет уменьшить смазывание, повысить контраст и обеспечить корректную фиксацию границ объектов, фронта волны и траекторий фрагментов.

Что именно фиксируется при съёмке

Высокоскоростная съёмка при взрывных испытаниях позволяет визуально анализировать несколько групп параметров. Во-первых, это временная последовательность развития взрывного воздействия. По кадрам можно определить момент инициирования события, скорость образования фронта, этапы распространения энергии и время завершения основного импульса.

Во-вторых, видеосистема даёт информацию о механической реакции объекта. На изображении можно отследить прогибы, локальные деформации, появление трещин, отделение фрагментов, разрушение швов, нарушение герметичности и другие признаки потери прочности. Для инженерной диагностики это особенно ценно, поскольку помогает установить, в какой зоне конструкция начинает терять работоспособность.

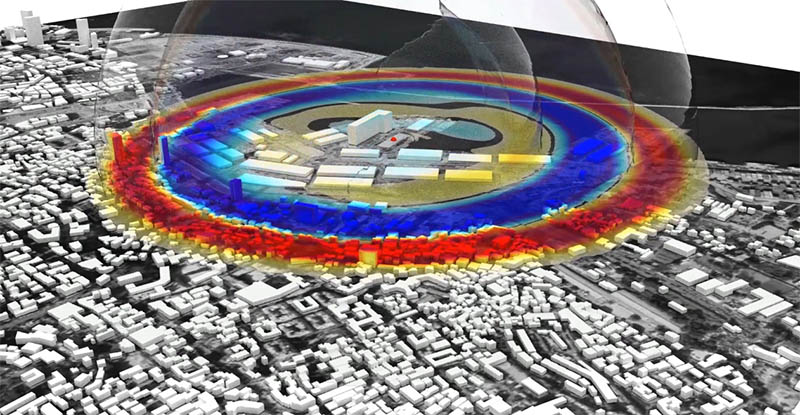

В-третьих, камера позволяет исследовать взаимодействие взрывного воздействия с окружающей средой и элементами испытательного стенда. Наблюдается перемещение пыли, обломков, газовых потоков, а также вторичные эффекты, такие как отражение волны от поверхностей или экранирование защитными конструкциями. Эти данные важны при проектировании ограждений, экранов и других средств пассивной защиты.

Технические особенности, важные для таких задач

Для регистрации взрывных процессов требуется камера, способная работать в режиме высокой кадровой частоты с минимальными искажениями изображения. Существенное значение имеет светочувствительность матрицы, динамический диапазон, устойчивость к кратковременным ярким вспышкам и возможность тонкой настройки экспозиции. Низкая инерционность системы формирования изображения позволяет не терять детали в момент интенсивного изменения сцены.

Также важны объём буферной памяти и скорость записи, поскольку в высокоскоростной съёмке данные накапливаются очень быстро. В испытательной практике это позволяет фиксировать не только сам момент воздействия, но и предысторию и последующее развитие процесса. Наличие синхронизирующих входов и интерфейсов управления делает камеру удобной частью комплексной измерительной системы.

Для объектов взрывных испытаний актуальна и повторяемость параметров съёмки. При анализе нескольких серий экспериментов необходимо обеспечить сопоставимость ракурса, масштаба, освещённости и временной разметки. Это позволяет сравнивать результаты, строить графики, измерять скорости и оценивать влияние конструктивных изменений на характер разрушения.

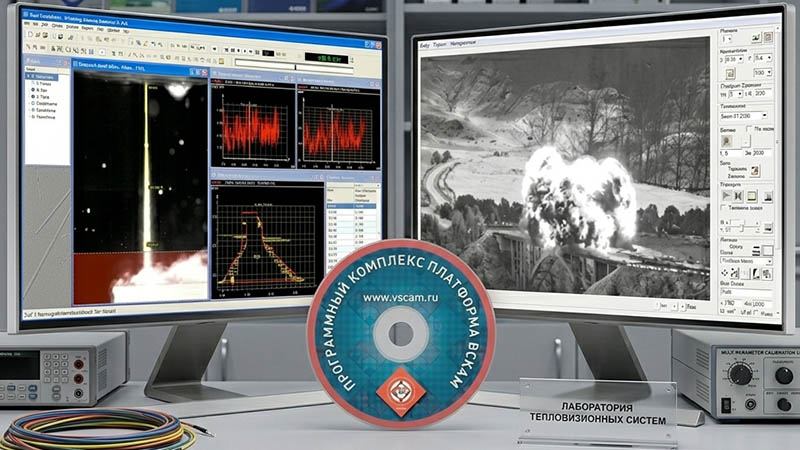

Обработка результатов

Полученные видеоматериалы после эксперимента подвергаются покадровому анализу. На их основе определяются временные интервалы ключевых событий, оцениваются скорости движения фрагментов, площадь и направление деформации, характер разрушения и последовательность отказов. При наличии калибровочных элементов в кадре можно выполнять метрические измерения, то есть переводить пиксельные данные в физические величины.

В ряде случаев видеозапись используется совместно с программными средствами анализа движения и деформации. Это позволяет строить траектории, выделять границы разлёта, вычислять временные зависимости и формировать отчётные материалы для технической экспертизы. Таким образом, камера становится не просто средством визуального наблюдения, а полноценным измерительным инструментом, участвующим в верификации результатов испытаний.

Значение для промышленности и научных исследований

Использование высокоскоростных видеокамер Evercam в области регистрации взрывных процессов представляет значительную ценность для исследований в сфере прочности, безопасности и надёжности. Такие системы помогают сократить количество неопределённостей, повысить достоверность выводов и ускорить разработку защитных конструкций и новых материалов. В промышленной и научной среде это особенно важно при создании изделий, рассчитанных на работу в условиях кратковременных экстремальных нагрузок.

Кроме того, высокоскоростная визуализация позволяет совершенствовать методики испытаний. Инженеры получают возможность не только фиксировать факт разрушения, но и понимать его механизм, что является основой для последующего улучшения конструкции, оптимизации формы, выбора материала и повышения общего уровня безопасности.

Заключение

Высокоскоростные видеокамеры Evercam производства ООО «НИЦ «Промышленная оптика» используются для регистрации взрывных процессов в составе контролируемых испытательных комплексов, где требуется точная временная и пространственная фиксация быстропротекающих явлений. Их применение обеспечивает детальную визуализацию ударных и разрушительных эффектов, повышает качество инженерного анализа и способствует развитию технологий прочности, защиты и диагностики. Благодаря высокой кадровой частоте, коротким выдержкам и возможности синхронизации с измерительными системами такие камеры являются важным инструментом в исследовании динамики экстремальных нагрузок.
