Высокоскоростные видеокамеры Evercam производства ООО «НИЦ «Промышленная оптика» широко применяются в задачах велосиметрии изображений частиц, или PIV, благодаря своей способности точно фиксировать быстро протекающие процессы с высокой временной и пространственной детализацией. Метод PIV основан на анализе последовательности изображений, на которых видны частицы-трассеры, вводимые в исследуемый поток. По смещению этих частиц между двумя или несколькими кадрами вычисляют поле скоростей жидкости или газа в измеряемой области. Для такого подхода критически важно, чтобы камера обеспечивала малое время экспозиции, высокую частоту кадров, стабильную синхронизацию и хорошее качество изображения без заметных искажений.
Именно здесь высокоскоростные камеры Evercam оказываются особенно востребованными. Они позволяют регистрировать кратковременные события, происходящие в потоке за очень малые промежутки времени, когда обычные камеры уже не способны обеспечить необходимую точность. При исследованиях течений, турбулентных структур, струй, вихрей, обтекания тел и других нестационарных процессов камера должна успевать «замораживать» движение частиц, чтобы последующая обработка могла корректно определить их перемещение. Чем выше скорость съемки и чем точнее синхронизация с источником подсветки, тем надежнее результат PIV-измерений.

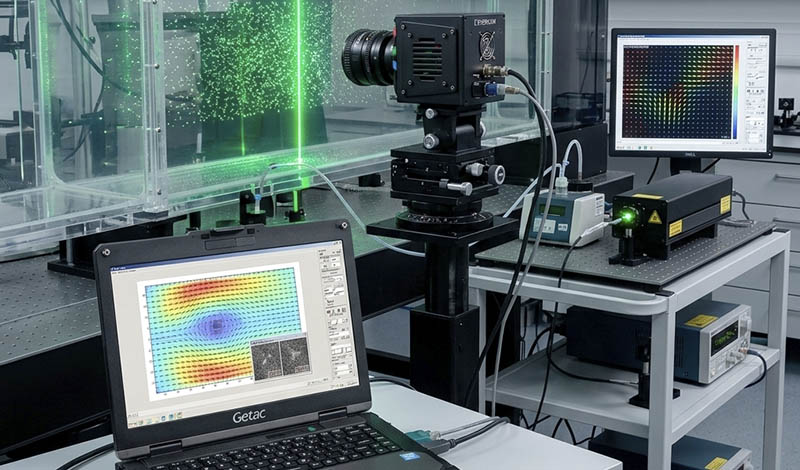

В системах PIV камера Evercam обычно работает в паре с импульсным источником света, чаще всего с лазером, который формирует тонкий световой срез в исследуемом объеме. Частицы, находящиеся в этом слое, кратковременно подсвечиваются, а камера фиксирует их положение на двух изображениях, разделенных очень малым интервалом времени. Далее специализированное программное обеспечение выполняет корреляционный анализ и восстанавливает векторное поле скоростей. Для этого особенно важны такие характеристики камеры, как высокая чувствительность матрицы, малый уровень шума, достаточное разрешение и возможность точного внешнего триггера. Камеры Evercam, будучи ориентированными на научные и промышленные измерительные задачи, подходят для подобных схем благодаря устойчивой работе в режиме синхронной регистрации и возможности точной настройки параметров съемки.
Преимущество использования камер Evercam в PIV заключается не только в высокой частоте кадров, но и в их пригодности для работы в измерительных комплексах, где требуется надежное сопряжение с осветительным оборудованием, датчиками и системами управления экспериментом. Важна минимальная задержка между управляющим импульсом и началом экспозиции, поскольку при PIV даже небольшие отклонения во времени могут привести к ошибке в определении скорости. Камеры такого класса позволяют получать пары изображений с заданной временной задержкой, что особенно ценно при исследовании как медленных, так и очень быстрых потоков. Для медленных течений можно увеличить интервал между кадрами, а для быстрых — уменьшить его до микросекундных значений, сохраняя при этом измерительную точность.
Отдельного внимания заслуживает качество изображения. В PIV анализируется не просто визуальная картина потока, а микроскопические смещения ярких точек, соответствующих частицам-трассерам. Поэтому необходимо, чтобы камера обеспечивала четкую передачу деталей, стабильную геометрию кадра и отсутствие существенных искажений. Камеры Evercam используются в установках, где важна воспроизводимость экспериментов, возможность длительной работы и получение больших массивов данных для последующей обработки. Это особенно важно при сериях измерений, сравнении различных режимов течения, оптимизации конструкций и верификации численных моделей.
На практике применение Evercam в PIV может быть организовано в разных конфигурациях: от лабораторных стендов с локальным измерением скорости в канале или трубе до более сложных экспериментальных комплексов, исследующих аэродинамические и гидродинамические процессы. Камера размещается так, чтобы обеспечивать максимальную резкость светового среза и минимизировать паразитные отражения. После калибровки системы и выбора оптимальных параметров съемки получают набор изображений, по которым строят поля скоростей, карты вихревости, распределения сдвиговых деформаций и другие производные характеристики потока. Таким образом, камера становится ключевым звеном всей измерительной цепочки: от формирования изображения до получения количественных данных о движении среды.
Использование высокоскоростных видеокамер Evercam в PIV особенно ценно там, где требуется сочетание высокой скорости регистрации, точного времени экспозиции и надежной работы в составе измерительной системы. За счет этих качеств камеры помогают получать объективную информацию о структуре потоков, динамике частиц и механизмах переноса в жидкостях и газах. Это делает их важным инструментом для научных исследований, прикладной инженерии и испытаний, где необходимо не просто наблюдать движение, а измерять его с высокой точностью.
