Применение высокоскоростных видеокамер Evercam с лазерной подсветкой для видеорегистрации быстропротекающих процессов сварки

Современные сварочные технологии характеризуются высокой скоростью протекания физических процессов. Формирование сварочной ванны, перенос капель электродного металла, колебания расплава, возникновение брызг, кратковременные нарушения стабильности дуги и зарождение дефектов могут происходить за миллисекунды и микросекунды. Традиционные методы визуального наблюдения и стандартная видеосъемка не позволяют получить достаточную временную детализацию таких процессов.

Высокоскоростные видеокамеры Evercam предоставляют возможность регистрировать изображения с высокой частотой кадров, что делает их эффективным инструментом для исследования сварочных процессов. Однако при съемке сварки возникает существенная проблема: интенсивное излучение дуги, наличие ярких бликов, дым, аэрозоли и тепловое свечение металла снижают информативность изображения. Для повышения качества видеорегистрации применяется лазерная подсветка в сочетании с оптическими фильтрами, позволяющая выделить интересующую область и получить более контрастное изображение сварочной зоны.

Принцип высокоскоростной видеорегистрации сварочных процессов

Высокоскоростная видеорегистрация основана на получении последовательности кадров с частотой, значительно превышающей частоту стандартной видеосъемки. В зависимости от исследуемого процесса частота съемки может составлять от нескольких тысяч до десятков и сотен тысяч кадров в секунду. При сварке это позволяет анализировать явления, которые невозможно наблюдать невооруженным глазом.

К таким явлениям относятся момент отрыва капли электродного металла, короткое замыкание при дуговой сварке, формирование и разрушение жидкометаллических перемычек, колебания поверхности сварочной ванны, выбросы расплава, образование брызг, нестабильность дугового разряда и изменение геометрии зоны плавления.

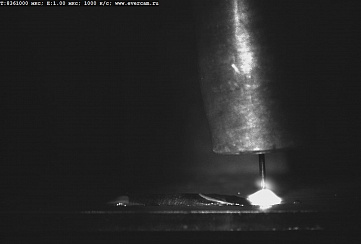

Использование камер Evercam позволяет получать серии изображений с высокой временной разрешающей способностью. При правильном подборе экспозиции, оптики и подсветки камера фиксирует не только общую картину процесса, но и локальные изменения формы, положения и яркости объектов в зоне сварки.

Роль лазерной подсветки

Лазерная подсветка применяется для формирования направленного и спектрально узкого светового потока, освещающего область сварки. В отличие от широкополосных источников света, лазерное излучение имеет определенную длину волны, что позволяет использовать узкополосные оптические фильтры. Такая схема помогает отделить полезный отраженный сигнал от интенсивного фонового излучения сварочной дуги.

При использовании лазерной подсветки изображение сварочной зоны становится более контрастным. Это особенно важно при регистрации поверхности сварочной ванны, кромок соединения, геометрии капель и перемещения расплава. Лазерная подсветка также позволяет уменьшить влияние паразитных засветок и улучшить стабильность яркости кадров.

В зависимости от задачи лазерная подсветка может быть организована в виде точечного, линейного или плоскостного освещения. Линейная подсветка может использоваться для анализа профиля поверхности, а плоскостная — для общей визуализации зоны сварки. При этом необходимо учитывать безопасность работы с лазерным излучением и применять защитные экраны, очки и блокировки.

Структура экспериментальной установки

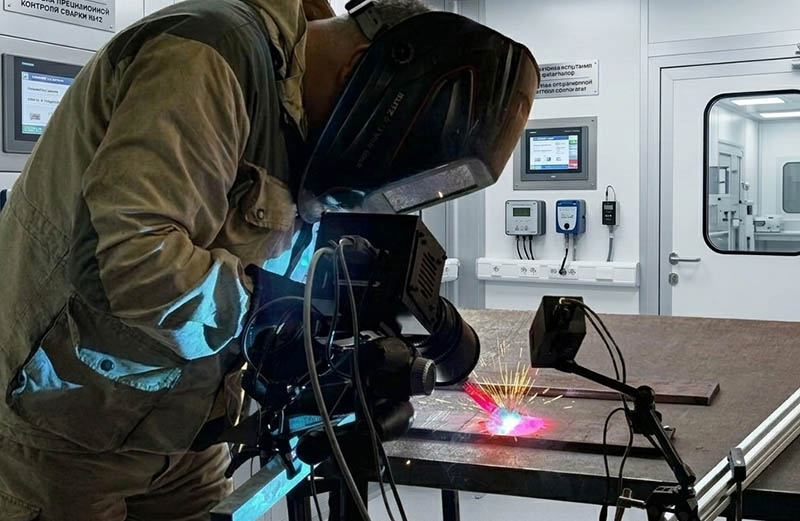

Типовая система видеорегистрации быстропротекающих процессов сварки включает высокоскоростную камеру Evercam, объектив с необходимым фокусным расстоянием, лазерный источник подсветки, оптические фильтры, систему крепления, сварочный источник питания, механизм перемещения образца или сварочной горелки, а также компьютер для записи и обработки данных.

Камера устанавливается таким образом, чтобы обеспечить прямую видимость зоны сварки и минимизировать влияние брызг, дыма и тепловых потоков. Для защиты оптики могут применяться сменные защитные стекла, воздушная продувка или специальные кожухи. Угол наблюдения выбирается в зависимости от исследуемого явления. Например, боковая съемка удобна для анализа переноса металла, а съемка под углом к поверхности изделия — для наблюдения сварочной ванны и формы шва.

Лазерный источник располагается так, чтобы освещать зону интереса без прямого попадания излучения в объектив камеры. Для повышения селективности регистрации на объектив устанавливается узкополосный фильтр, соответствующий длине волны лазера. Дополнительно могут использоваться нейтральные светофильтры для снижения общей интенсивности излучения.

Выбор параметров съемки

Ключевыми параметрами высокоскоростной съемки являются частота кадров, выдержка, разрешение, чувствительность матрицы, диафрагма объектива и объем памяти для записи. Частота кадров должна быть достаточной для регистрации исследуемого процесса без потери важных фаз движения. Например, для анализа переноса капель металла необходима частота, позволяющая зафиксировать момент формирования, вытягивания, отрыва и движения капли.

Выдержка должна быть достаточно короткой, чтобы исключить смазывание изображения. Однако уменьшение выдержки снижает количество света, попадающего на матрицу, поэтому требуется достаточная мощность лазерной подсветки и высокая светосила объектива. При этом чрезмерная интенсивность подсветки может привести к пересвету изображения или появлению бликов.

Разрешение выбирается с учетом требуемой детализации. При увеличении частоты кадров часто приходится уменьшать область кадра, поэтому важно заранее определить зону интереса. Для сварочных процессов такой зоной обычно является область дуги, торец электрода, сварочная ванна, участок формирования шва или зона взаимодействия лазерного луча с материалом.

Методы обработки видеоданных

Полученные видеозаписи могут анализироваться как визуально, так и с применением методов цифровой обработки изображений. Наиболее распространенными являются покадровый анализ, определение траекторий движения капель, измерение размеров сварочной ванны, оценка частоты колебаний расплава, расчет скорости перемещения фронта плавления и регистрация моментов возникновения брызг.

Для повышения информативности видеозаписей применяются методы фильтрации шума, повышения контраста, бинаризации, выделения границ и отслеживания объектов. При наличии калибровочного объекта возможно преобразование пиксельных координат в реальные размеры. Это позволяет выполнять количественные измерения, например определять диаметр капель, скорость их движения, длину дуги, ширину сварочной ванны и амплитуду ее колебаний.

Синхронизация видеосъемки с параметрами сварочного процесса, такими как ток, напряжение, скорость подачи проволоки и скорость перемещения горелки, значительно расширяет возможности анализа. Сопоставление видеоданных с электрическими сигналами позволяет выявлять причины нестабильности процесса и определять связь между режимами сварки и формированием дефектов.

Результаты и обсуждение

Применение высокоскоростных видеокамер Evercam с лазерной подсветкой позволяет существенно повысить качество наблюдения за сварочными процессами. Видеорегистрация дает возможность фиксировать кратковременные события, которые не обнаруживаются при обычной съемке или визуальном контроле. Это особенно важно при исследовании процессов с высокой динамикой, где дефект может возникать в течение очень короткого времени.

Лазерная подсветка обеспечивает более четкое отображение границ объектов в зоне сварки. При правильном подборе длины волны лазера и оптического фильтра удается снизить влияние излучения дуги и получить изображение с высокой контрастностью. Это позволяет детально анализировать форму сварочной ванны, характер переноса металла и поведение расплава.

Одним из важных преимуществ такой системы является возможность диагностики нестабильных режимов сварки. Например, при дуговой сварке можно регистрировать переход от капельного переноса к струйному, появление коротких замыканий, изменение частоты отрыва капель и образование брызг. При лазерной сварке возможно наблюдение динамики парогазового канала, выбросов расплава и изменения геометрии зоны проплавления.

Практическая значимость

Высокоскоростная видеорегистрация с лазерной подсветкой может использоваться в научных исследованиях, технологической отработке сварочных режимов, контроле качества, разработке новых сварочных материалов и обучении специалистов. Полученные видеоданные позволяют оптимизировать параметры процесса, снижать количество дефектов, уменьшать разбрызгивание металла и повышать стабильность формирования шва.

В промышленной практике такие системы могут применяться для анализа причин брака, настройки оборудования, валидации новых технологий и создания баз данных сварочных процессов. Кроме того, видеоматериалы могут использоваться для разработки алгоритмов машинного зрения и автоматизированного контроля сварки.

Ограничения метода

Несмотря на высокую информативность, метод имеет ряд ограничений. К ним относятся высокая стоимость высокоскоростного оборудования, необходимость точной настройки оптической схемы, ограниченный объем памяти при съемке с высокой частотой кадров, чувствительность к дыму и загрязнению защитных стекол, а также требования к лазерной безопасности.

Кроме того, интерпретация видеоданных требует квалифицированного подхода. Необходимо учитывать геометрию съемки, отражающие свойства поверхности, спектральные характеристики излучения и возможные оптические искажения. Для получения достоверных количественных результатов требуется калибровка системы и синхронизация с измерительной аппаратурой.
