Применение высокоскоростных видеокамер Evercam для регистрации и анализа ударных волн

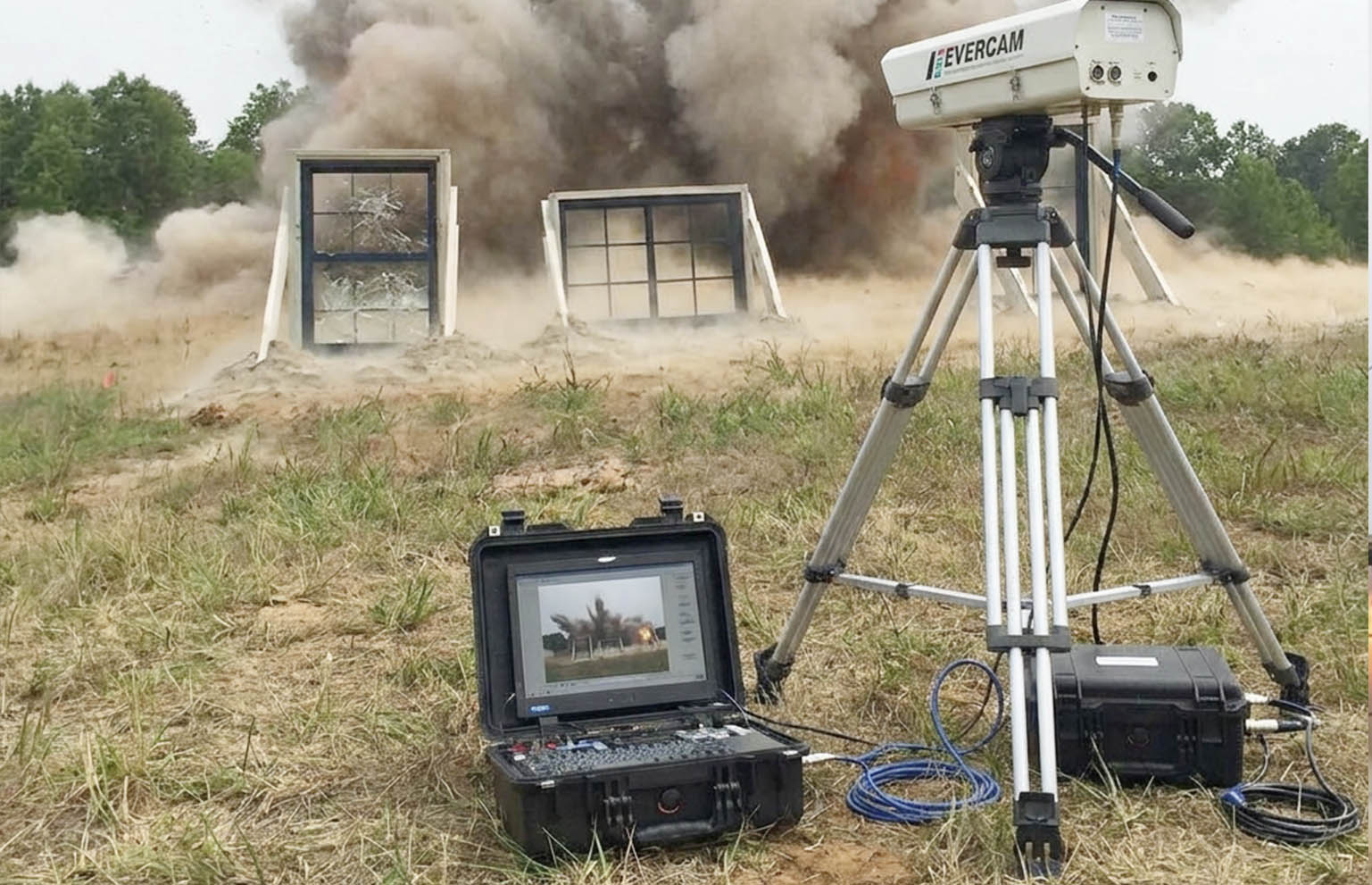

Высокоскоростные видеокамеры серии Evercam, выпускаемые ООО «НИЦ «Промышленная оптика», являются ключевым инструментом в экспериментальной аэродинамике и физике быстропротекающих процессов. В задачах изучения ударных волн они используются для визуализации фронтов сжатия, определения их скорости, формы и взаимодействия с преградами в лабораторных установках, аэродинамических трубах и на испытательных стендах.
Физико-технические основы регистрации
Ударная волна представляет собой область резкого скачкообразного изменения давления, плотности и температуры, распространяющуюся со сверхзвуковой скоростью.
Поскольку такие процессы развиваются в микросекундном диапазоне, качественная регистрация невозможна без использования специализированного оборудования, обладающего:
- Сверхвысокой частотой кадров: для фиксации положения фронта в разные моменты времени.
- Минимальным временем экспозиции: для исключения «смаза» изображения быстро движущейся границы раздела сред.
- Синхронизацией с внешним пусковым событием: для гарантированного захвата начала процесса в узком временном окне.

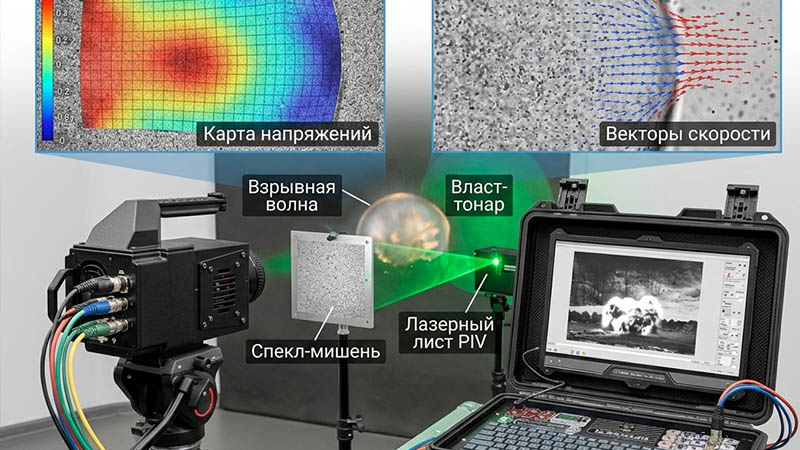

Методы визуализации с использованием камер Evercam
Камеры Evercam применяются в различных оптических схемах для фиксации газодинамических возмущений:
- Теневой метод (Shadowgraphy): Базируется на изменении плотности среды, которое преломляет световые лучи. Камеры Evercam позволяют зафиксировать прямые тени от скачков уплотнения, обеспечивая наглядную картину структуры ударной волны.
- Шлирен-метод (Schlieren): Позволяет регистрировать градиенты плотности воздуха. Камеры фиксируют малейшие неоднородности потока, что важно для анализа турбулентных следов и взаимодействия волн с обтекаемыми телами.
- Визуализация с использованием лазерной подсветки: Применение импульсных лазеров в сочетании с камерой Evercam позволяет «замораживать» движение фронта волны и капель аэрозолей, что необходимо для изучения двухфазных сред.
Технические характеристики для задач газодинамики
Для исследования ударных волн камеры Evercam задействуются в режимах с частотой съемки от десятков тысяч до сотен тысяч кадров в секунду. Важной особенностью является возможность работы в режиме короткой выдержки (от сотен наносекунд до нескольких микросекунд), что критически важно для предотвращения потери четкости фронта, движущегося со скоростью, превышающей 340 м/с.
Наличие встроенной памяти большого объема и возможность триггерного запуска позволяют исследователям сохранять только нужные моменты эксперимента, синхронизируя видеоряд с данными пьезоэлектрических датчиков давления.

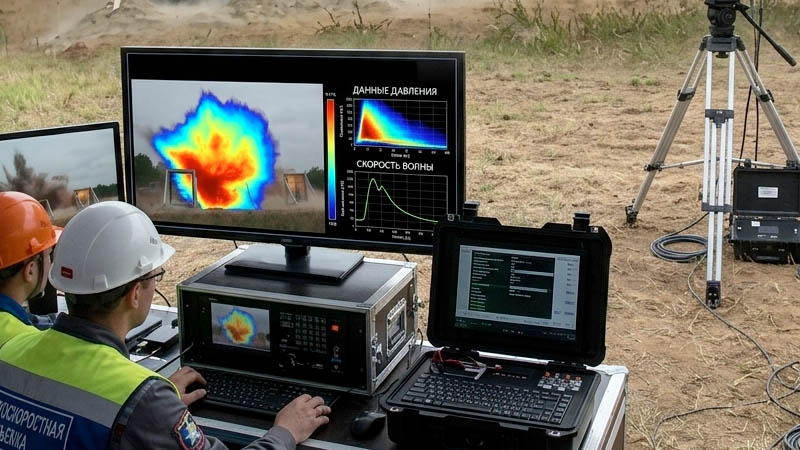

Анализ полученных данных
Полученные видеоматериалы используются для:
- Расчёта скорости распространения ударной волны на различных участках траектории.
- Определения углов наклона скачков уплотнения в сверхзвуковых потоках.
- Изучения процесса отражения волн от твердых поверхностей и их дифракции.
- Валидации численных моделей, используемых в математическом моделировании газодинамических процессов.
Заключение
Высокоскоростные видеокамеры Evercam производства ООО «НИЦ «Промышленная оптика» являются эффективным диагностическим средством в задачах механики жидкостей и газов. Их применение позволяет получить достоверную визуальную и количественную информацию о динамике ударных волн, что способствует развитию фундаментальной науки, оптимизации защитных конструкций и повышению безопасности технических систем, подвергающихся воздействию высокоэнергетических импульсов.
