Велосиметрия отслеживания частиц PTV

Высокоскоростные видеокамеры Evercam производства ООО «НИЦ «Промышленная оптика» широко применяются в задачах велосиметрии по методу отслеживания частиц PTV (Particle Tracking Velocimetry), когда требуется не просто визуализировать поток, а измерить индивидуальные траектории частиц, их скорость, ускорение и характер взаимодействия с окружающей средой. В отличие от обычной видеосъемки, где важна общая картина происходящего, PTV ориентирован на количественный анализ движения каждой отдельной частицы, попавшей в поле зрения системы. Для этого необходимы высокая частота кадров, короткое время экспозиции, точная синхронизация и минимальный уровень размытия изображения — именно эти качества делают камеры Evercam удобным инструментом для подобных исследований.

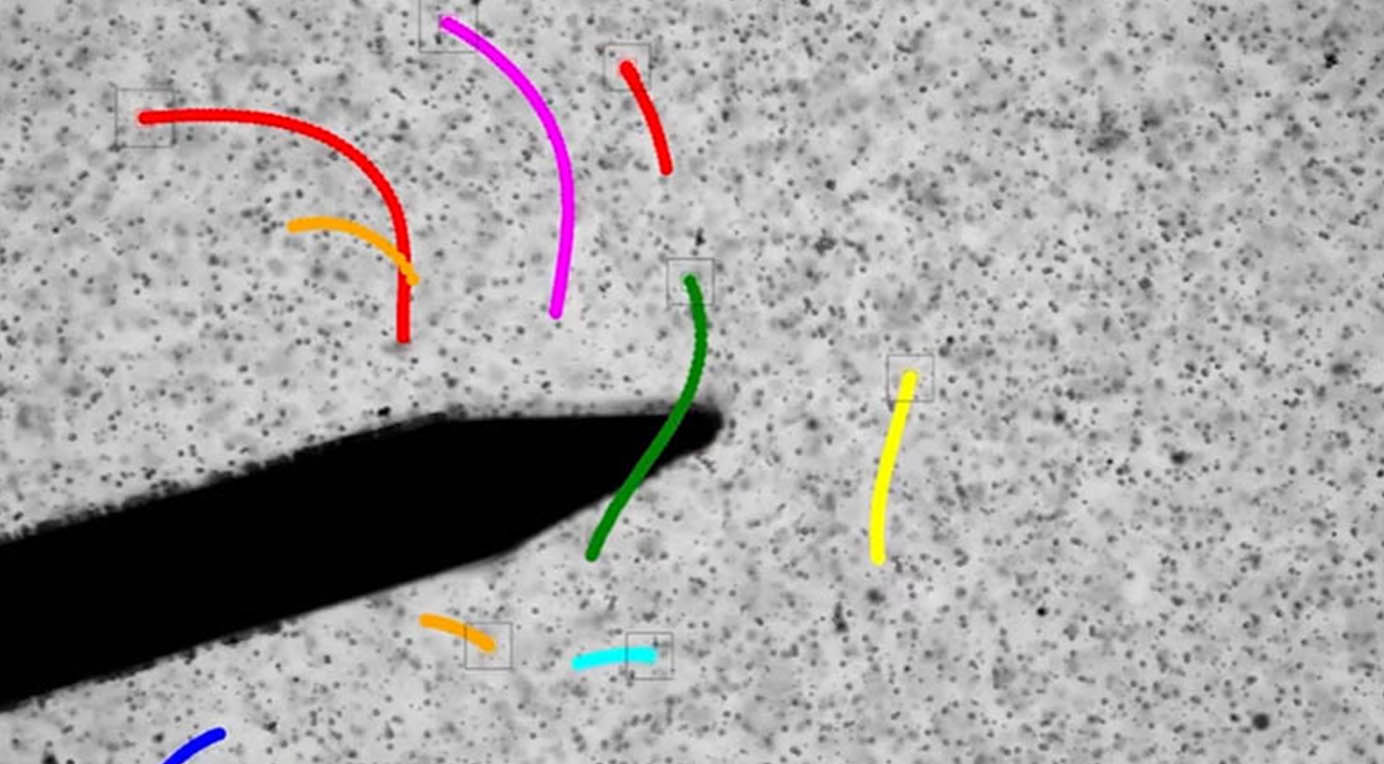

Велосиметрия PTV применяется в тех случаях, когда нужно изучать структуру потока с высокой пространственно-временной детализацией. Это могут быть аэродинамические каналы, гидродинамические установки, лабораторные потоки, процессы распыла, смешения, осаждения или турбулентного переноса. Камера Evercam регистрирует последовательность кадров с очень высокой скоростью, благодаря чему частицы в потоке отображаются как отдельные объекты на каждом кадре. Далее специализированное программное обеспечение сопоставляет положение частиц на соседних изображениях и восстанавливает их траектории. Из этих траекторий вычисляются векторы скорости, а при необходимости и поля ускорений, вихревые структуры, зоны застойных явлений и другие характеристики движения среды.

Особенно важным преимуществом камер Evercam в PTV-измерениях является возможность работы с короткими экспозициями при сохранении достаточной чувствительности. В потоковых экспериментах частицы часто движутся с большой скоростью, и если выдержка слишком длинная, изображение становится смазанным, а точность определения координат резко падает. Высокоскоростная съемка позволяет “заморозить” движение частицы в каждом кадре, что обеспечивает четкость ее контура и повышает надежность последующего трекинга. Это критично как для лабораторных исследований, так и для промышленных испытаний, где от точности измерений зависит качество анализа процесса.

Не менее важна и синхронизация камеры Evercam с источниками освещения и внешними измерительными системами. В PTV часто используются импульсные светодиодные или лазерные системы подсветки, которые формируют короткие, интенсивные световые импульсы. Камера должна работать в строгом временном согласовании с этими импульсами, чтобы каждая частица была зафиксирована в нужный момент времени без паразитных засветок и шумов. Наличие аппаратных входов и выходов синхронизации позволяет интегрировать Evercam в сложные экспериментальные комплексы, где важна одновременная работа с датчиками давления, расхода, температуры или внешними триггерами установки.

В задачах PTV большое значение имеет и качество изображения по всему полю кадра. Чем точнее определяется координата частицы на изображении, тем выше итоговая точность расчета скорости. Камеры Evercam, используемые вместе с подходящей оптикой и правильно организованным освещением, позволяют получать детализированные кадры с хорошей резкостью и стабильной геометрией изображения. Это облегчает автоматическое обнаружение частиц, их идентификацию и сопоставление между кадрами. В результате исследователь получает надежные данные даже в сложных условиях, например при высокой плотности частиц, неравномерном освещении или быстроменяющемся характере потока.

Отдельного внимания заслуживает применение камер Evercam в трехмерной велосиметрии PTV. При использовании нескольких синхронизированных камер можно восстанавливать не только двумерные траектории, но и полное пространственное движение частиц в объеме. Такая схема особенно востребована при изучении сложных турбулентных течений, струй, вихревых структур и многокомпонентных потоков. Благодаря высокой скорости регистрации и точной аппаратной синхронизации камеры Evercam позволяют надежно фиксировать одни и те же частицы одновременно с нескольких ракурсов, что дает возможность выполнять стереоскопическую реконструкцию их положения в пространстве.

Практическая ценность применения Evercam в PTV заключается в том, что исследователь получает инструмент для глубокого анализа не только среднего поля скоростей, но и локальных особенностей движения. Можно отслеживать, как частицы ускоряются в сужениях канала, как они отклоняются в зоне препятствия, как формируются локальные вихри или как происходит перемешивание компонентов в реакционных средах. Такой уровень детализации особенно важен в аэрокосмической технике, гидравлике, энергетике, микро- и наножидкостях, а также в прикладных задачах, связанных с оптимизацией технологических процессов.

Таким образом, высокоскоростные видеокамеры Evercam производства ООО «НИЦ «Промышленная оптика» являются эффективной основой для систем велосиметрии отслеживания частиц PTV. Они обеспечивают необходимую временную разрешающую способность, точную синхронизацию, высокое качество изображения и удобство интеграции в измерительные комплексы. Благодаря этому становятся возможными точные количественные исследования быстропротекающих потоков, которые невозможно надежно анализировать с помощью обычных видеокамер или низкоскоростных систем наблюдения.
