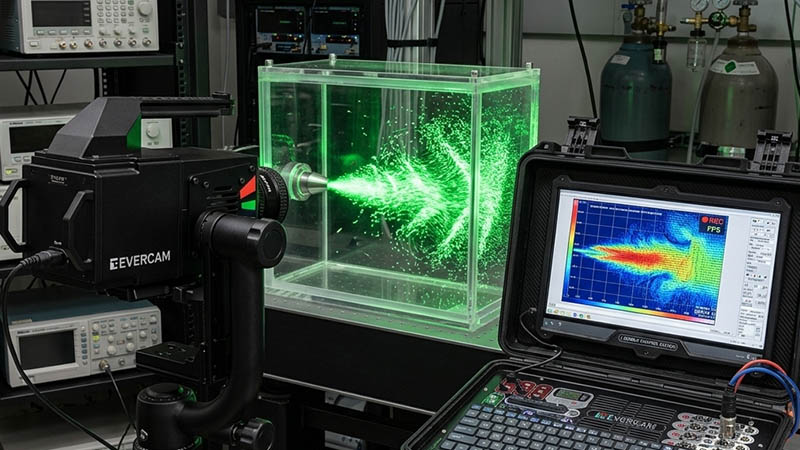

Применение высокоскоростных видеокамер Evercam для исследования движения потоков и частиц

Высокоскоростные видеокамеры Evercam производства ООО «НИЦ «Промышленная оптика» применяются для регистрации и анализа быстропротекающих процессов, связанных с движением газовых, жидкостных и двухфазных потоков, а также отдельных частиц, капель, пузырьков, гранул и аэрозольных включений. В таких задачах требуется не только получение качественного изображения, но и точная временная фиксация перемещений, деформаций, взаимодействий и изменений структуры потока на очень малых интервалах времени. Благодаря высокой частоте кадров, коротким выдержкам, синхронизации с внешними измерительными системами и возможности использования специализированной оптики камеры Evercam являются эффективным инструментом экспериментальной гидродинамики, аэродинамики, порошковой диагностики и прикладных исследований транспортных процессов.

Значение высокоскоростной съёмки при анализе потоков

Движение потоков и частиц часто сопровождается сложной и быстро меняющейся картиной: возникают вихри, зоны турбулентности, фронты смешения, ударные структуры, струйные распады, коагуляция частиц, отрыв капель, осаждение и повторный подхват материала. Обычные видеосистемы, как правило, не позволяют корректно зафиксировать такие явления, поскольку при недостаточной частоте кадров теряется временная детализация, а при длинной выдержке изображение становится смазанным.

Высокоскоростные камеры Evercam позволяют разделить процесс на последовательность отдельных кадров, в каждом из которых положение и форма объектов определяются с высокой точностью. Это даёт возможность переходить от простого визуального наблюдения к количественному анализу: измерению скорости, ускорения, траектории, угла отклонения, плотности распределения частиц, характера турбулентных структур и параметров взаимодействия среды с включениями.

Основные области применения

Высокоскоростная съёмка потоков и частиц с использованием камер Evercam востребована в широком круге задач. В аэродинамических исследованиях такие камеры применяются для наблюдения струй, следов за телами, вихревых образований, колебаний пограничного слоя и движения взвешенных маркерных частиц в воздушном потоке. В гидродинамике они используются для изучения течения жидкости в каналах, соплах, форсунках, смесительных камерах и зонах кавитации.

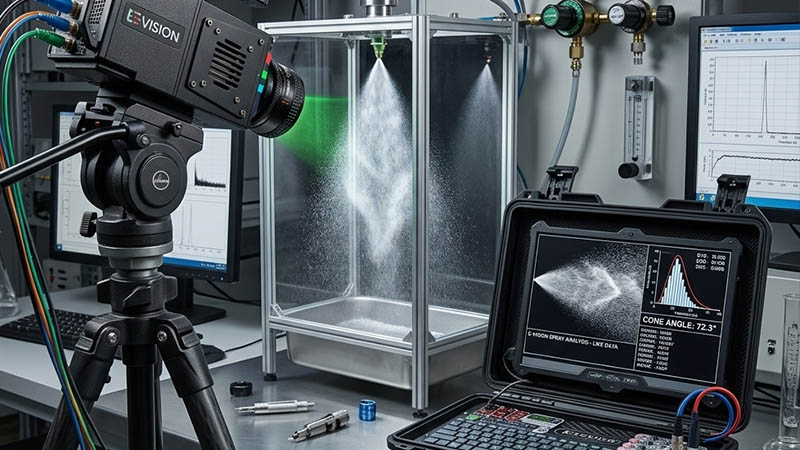

В исследованиях распыления и диспергирования камеры позволяют анализировать факел распыла, размеры и поведение капель, структуру струи, неравномерности подачи и динамику распада жидкой фазы. В порошковых технологиях высокоскоростная видеосъёмка применяется для изучения движения гранул и сыпучих сред, процессов транспортировки, сепарации, псевдоожижения и столкновения частиц с поверхностями.

В энергетике и машиностроении камеры используются для анализа потоков в элементах теплообменников, топливных систем, компрессорных и вентиляционных трактов. В научных лабораториях они входят в состав установок для исследования переноса массы, смешения фаз, осаждения частиц и распространения возмущений в прозрачных и полупрозрачных средах.

Исследование траекторий частиц

Одной из ключевых задач, решаемых с помощью камер Evercam, является отслеживание индивидуальных траекторий частиц. При наличии калиброванной оптической схемы и известного масштаба изображения можно определять координаты частицы в каждом кадре, а затем вычислять её скорость, ускорение и характер движения. Это особенно важно при исследовании инерционных частиц в газовом потоке, капель в распылительных системах, абразивных или технологических включений в транспортных трактах, а также при анализе поведения частиц в турбулентной среде.

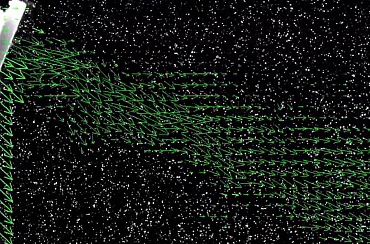

Если в кадре присутствует большое количество частиц, видеозапись может использоваться для статистической обработки. В этом случае определяются поля скоростей, распределения по направлениям движения, концентрационные неоднородности и зоны скопления. При достаточном качестве освещения и контрастности изображения возможна автоматизированная сегментация объектов и последующий трекинг каждой выделенной частицы или группы частиц.

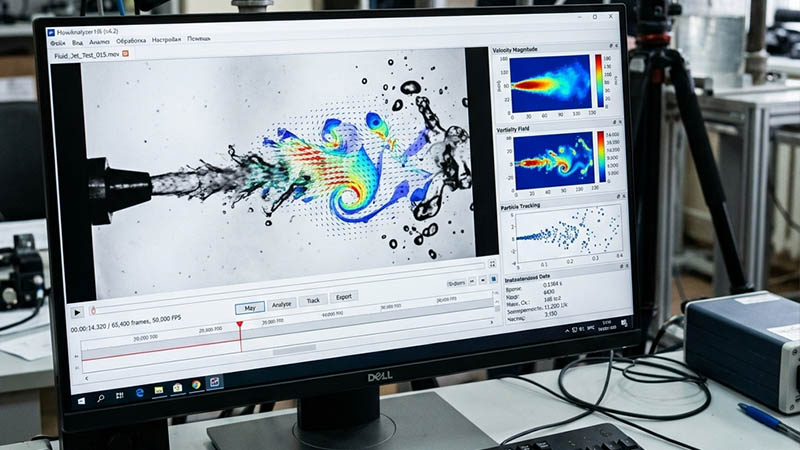

Анализ структуры потоков

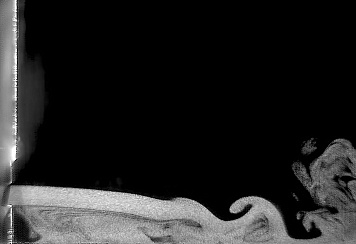

При исследовании собственно потока высокоскоростные камеры Evercam позволяют наблюдать развитие нестационарных структур, которые невозможно уверенно выделить при стандартной видеосъёмке. Это могут быть сдвиговые слои, вихревые дорожки, фронты турбулентного смешения, области рециркуляции, локальные пульсации струи или неустойчивости на границе раздела фаз.

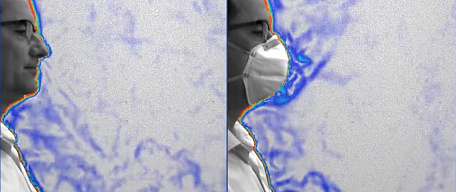

В сочетании с теневыми, шлирен- или подсветочными методами визуализации камера фиксирует изменение оптической неоднородности среды, что особенно важно в исследованиях газовых и термически неравномерных потоков. При работе с жидкостями часто применяется подсветка в проходящем или отражённом свете, а также лазерное или импульсное освещение для повышения контрастности частиц-маркеров. В результате исследователь получает серию изображений, пригодных как для качественной интерпретации, так и для математической обработки.

Роль высокой частоты кадров и короткой выдержки

Эффективность высокоскоростной съёмки в задачах исследования потоков определяется в первую очередь сочетанием высокой частоты кадров и малого времени экспозиции. Частота кадров подбирается так, чтобы перемещение частиц или характерных структур между соседними кадрами оставалось измеримым и не приводило к потере объекта. Чем быстрее поток, тем выше должны быть требования к временно́му разрешению.

Короткая выдержка необходима для устранения смазывания. Даже если камера работает на высокой частоте кадров, избыточно длинная экспозиция приводит к размытию траектории частицы в пределах одного кадра, что снижает точность координатных измерений. Камеры Evercam позволяют работать в режимах, где быстрые объекты фиксируются достаточно резко для последующей цифровой обработки.

Синхронизация с измерительными системами

В практических исследованиях потоков высокоскоростная камера редко работает изолированно. Как правило, она интегрируется в состав синхронизированного измерительного комплекса. Камеры Evercam могут использоваться совместно с датчиками давления, расходомерами, лазерными источниками подсветки, триггерными устройствами, импульсными осветителями и системами сбора аналоговых сигналов. Это позволяет точно соотносить видеоданные с изменением параметров процесса во времени.

Например, момент начала съёмки может быть привязан к запуску форсунки, открытию клапана, прохождению объекта через контрольную зону или достижению заданного уровня сигнала с внешнего датчика. Такая синхронизация особенно важна в повторяемых экспериментах, где требуется сопоставить изображение потока с другими физическими величинами, включая давление, температуру, колебания конструкции или расход среды.

Оптические схемы и условия съёмки

Качество регистрации движения потоков и частиц во многом зависит от выбранной оптической конфигурации. При съёмке мелких частиц важны увеличение, глубина резкости и светосила объектива. Для работы с микромасштабными объектами применяются макрообъективы и микроскопическая оптика. При съёмке крупных струй и распределённых потоков, наоборот, требуется более широкое поле зрения с сохранением достаточного пространственного разрешения.

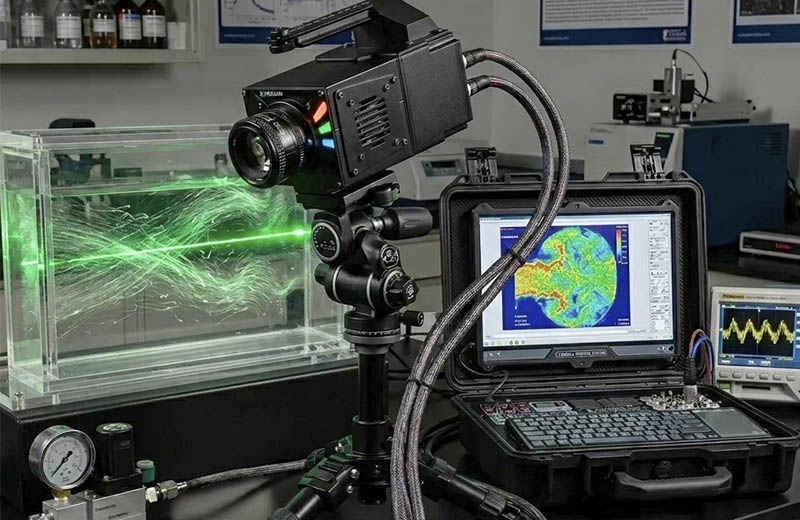

Большое значение имеет организация освещения. Для прозрачных сред часто используется контровая подсветка, создающая чёткий силуэт частиц или границы потока. Для регистрации слабоконтрастных включений применяются высокоинтенсивные импульсные источники света. Если анализируется поле движения маркерных частиц, может использоваться плоскостная подсветка, формирующая измерительный срез внутри потока. Камеры Evercam в таких условиях работают как регистрирующий элемент экспериментальной оптической схемы.

Обработка видеоданных

Полученные с камеры Evercam видеоданные могут использоваться на нескольких уровнях анализа. На первом этапе выполняется визуальный просмотр для выявления характерных режимов течения, неустойчивостей, локальных дефектов или необычных фаз движения. Далее проводится геометрическая и временная калибровка, после чего изображение становится основой для количественных расчётов.

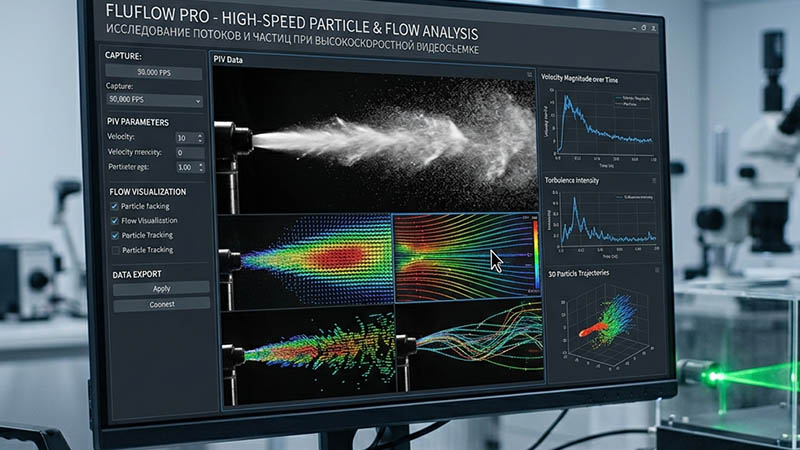

В зависимости от задачи могут определяться скорости перемещения частиц по межкадровому смещению, размеры капель и включений, частота пульсаций потока, форма и период колебаний струи, распределение частиц по сечению, направление движения и время прохождения контрольной зоны. При наличии специализированного программного обеспечения возможны трекинг одиночных частиц, корреляционный анализ движения групп частиц, оценка турбулентных характеристик и построение полей скоростей.

Примеры инженерных и научных задач

На практике камеры Evercam могут использоваться для анализа распыла жидкости в форсунках, когда необходимо определить форму факела, равномерность распределения капель и динамику первичного распада струи. В газодинамических исследованиях они подходят для наблюдения за струями из сопел и их взаимодействием с преградами или окружающей средой. В системах транспортировки порошков камеры позволяют изучать движение частиц в каналах, зонах ускорения и сепараторах.

В лабораторных установках по исследованию смешения жидкостей или газов камеры используются для фиксации границ раздела сред, структуры фронта смешения и времени выравнивания концентрации. В теплофизических задачах они применяются для наблюдения за пузырьковыми потоками, капельной конденсацией, разбрызгиванием и режимами кипения. Во всех этих случаях высокоскоростная съёмка даёт экспериментатору возможность увидеть процесс в динамике и перевести визуальные наблюдения в измеряемые параметры.

Преимущества применения камер Evercam

Применение высокоскоростных видеокамер Evercam в задачах исследования потоков и частиц даёт ряд практических преимуществ. Прежде всего это высокая временная детализация, позволяющая регистрировать события, происходящие в течение микросекундных и миллисекундных интервалов. Важным достоинством является возможность подбора режима съёмки под конкретный эксперимент, включая компромисс между частотой кадров, разрешением и длительностью записи.

Дополнительным преимуществом является интеграция в измерительные стенды и испытательные комплексы, где видеоданные должны быть синхронизированы с другими каналами измерения. Для инженерных и исследовательских задач также критична воспроизводимость результатов: запись можно многократно пересматривать, покадрово анализировать и сравнивать между экспериментами, что существенно повышает достоверность выводов.

Заключение

Высокоскоростные видеокамеры Evercam производства ООО «НИЦ «Промышленная оптика» являются эффективным средством исследования движения потоков и частиц в научных, инженерных и прикладных задачах. Они позволяют с высокой временной и пространственной точностью регистрировать траектории частиц, структуру струй и потоков, процессы распада, смешения и переноса, а также обеспечивают получение видеоданных, пригодных для глубокой количественной обработки. Использование таких камер в составе синхронизированных измерительных комплексов повышает качество экспериментальной диагностики и расширяет возможности анализа быстропротекающих многофазных и нестационарных процессов.
