Evercam BOS: комплекс высокоскоростной видеосъемки Background-Oriented Schlieren

Многие физические процессы невозможно рассмотреть напрямую. Воздушная струя от сопла, ударная волна, тепловой шлейф над нагретым объектом или зона смешения газов могут быть полностью прозрачными для человеческого глаза. Однако они меняют плотность среды, а значит — показатель преломления. Свет, проходя через такие области, слегка отклоняется. Именно эти крошечные отклонения и позволяет увидеть метод Background-Oriented Schlieren, или BOS.

Evercam BOS — это комплекс высокоскоростной видеосъемки, предназначенный для регистрации и анализа быстропротекающих процессов в прозрачных средах. Он объединяет высокоскоростную камеру, фон с заданной структурой, оптическую схему, синхронизацию и программную обработку изображений.

Как работает метод BOS

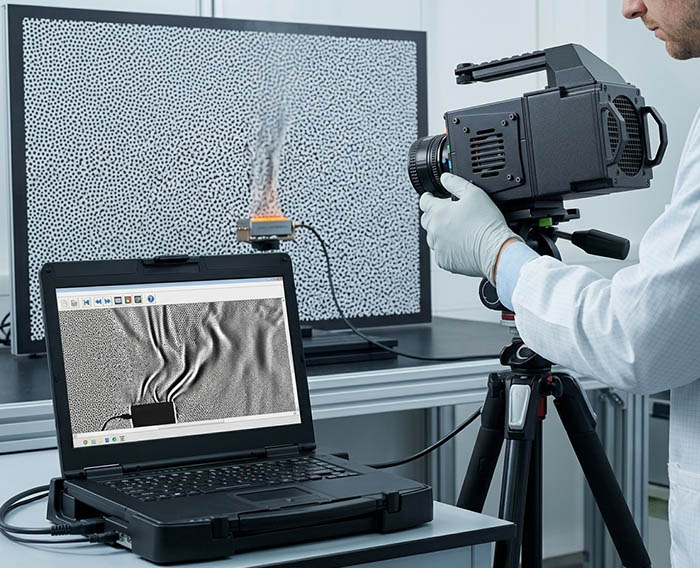

Принцип BOS можно объяснить на простом примере. За исследуемой областью размещается фон с контрастным случайным рисунком, например точечной или текстурной структурой. Камера снимает этот фон сначала в спокойном состоянии среды, а затем во время эксперимента.

Если между камерой и фоном появляется область с неоднородной плотностью — например нагретый воздух или газовая струя, — лучи света отклоняются. На изображении фон как будто немного смещается. Эти смещения очень малы, но цифровые алгоритмы способны измерить их с высокой точностью.

Сравнивая исходное и экспериментальное изображения, система определяет поле смещений фона. По нему можно судить о градиентах показателя преломления, а следовательно — о распределении плотности, температурных неоднородностях и структуре потока.

Зачем нужна высокоскоростная видеосъемка

Многие газодинамические и тепловые процессы развиваются за миллисекунды или даже микросекунды. Обычная камера фиксирует лишь усредненную картину или отдельные размытые фрагменты. Высокоскоростная видеосъемка позволяет наблюдать процесс во времени: от момента возникновения возмущения до его распространения и затухания.

В Evercam BOS высокоскоростная камера регистрирует последовательность кадров с высокой частотой. Это дает возможность не только увидеть форму ударной волны, струи или теплового шлейфа, но и измерить скорость их развития, частоту колебаний, фронт распространения и динамику структуры потока.

Что входит в комплекс Evercam BOS

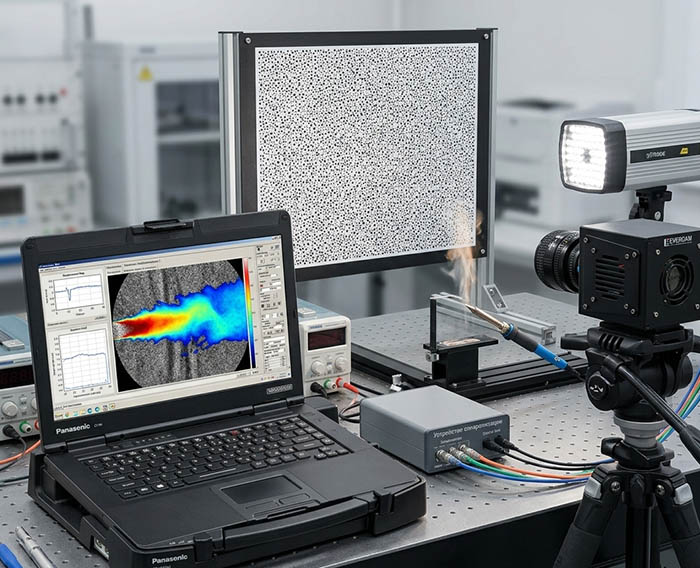

Комплекс Evercam BOS обычно включает высокоскоростную цифровую камеру, объектив, источник освещения, структурированный фон, систему крепления и юстировки, синхронизирующие устройства и программное обеспечение для обработки данных.

Ключевой элемент системы — согласование всех компонентов. Камера должна обеспечивать нужную частоту кадров и разрешение, фон — давать устойчивую текстуру для корреляционного анализа, освещение — быть достаточно равномерным и мощным, а программная часть — корректно вычислять малые смещения изображения.

Какие процессы можно исследовать

Evercam BOS подходит для визуализации потоков газа и воздуха, тепловых полей, ударных волн, струй, вихревых структур, зон смешения и процессов истечения из сопел. Метод востребован в аэродинамике, теплофизике, энергетике, двигателестроении, исследованиях вентиляции, экспериментальной газодинамике и учебных лабораториях.

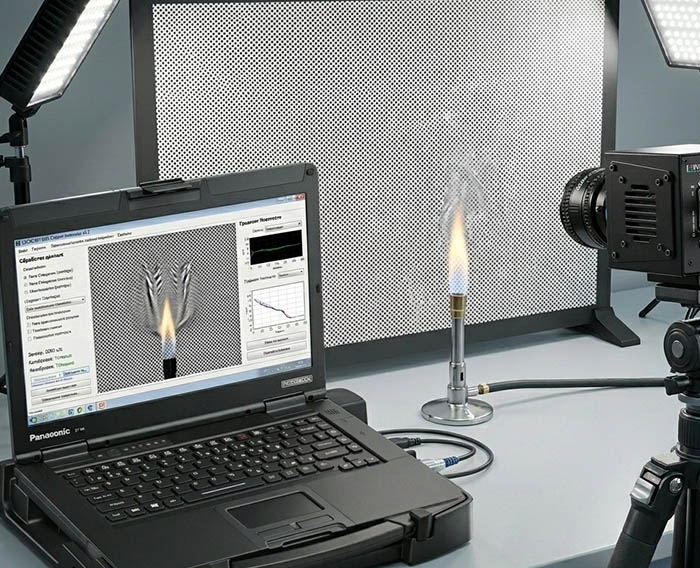

Например, с его помощью можно увидеть, как формируется струя сжатого воздуха, как нагретая поверхность создает восходящий поток, как распространяется акустическое или ударное возмущение, как взаимодействуют несколько потоков или как меняется структура турбулентной области.

Преимущества BOS-подхода

Главное преимущество BOS — относительная простота оптической схемы. В отличие от классических шлирен-систем, метод не требует сложных зеркал большого диаметра, ножей Фуко или строго коллимированного пучка света. Это делает систему более гибкой и удобной для работы с крупными объектами.

Еще одно достоинство — возможность количественной обработки. BOS не только показывает красивые визуализации, но и позволяет получать измеримые поля смещений, оценивать градиенты плотности и анализировать динамику процесса по кадрам.

Кроме того, метод хорошо сочетается с высокоскоростной съемкой, поскольку для регистрации достаточно наблюдать деформацию фонового изображения во времени.

Ограничения метода

Как и любой измерительный подход, BOS имеет свои ограничения. Метод чувствителен к качеству фона, стабильности оптической схемы, вибрациям, освещению и точности калибровки. Для корректной интерпретации результатов важно понимать геометрию эксперимента и свойства исследуемой среды.

BOS лучше всего выявляет неоднородности, которые дают заметные изменения показателя преломления. Если градиенты плотности слишком малы, потребуется более чувствительная оптика, качественная камера, оптимальная геометрия и аккуратная обработка данных.

От визуализации к измерениям

Современные BOS-комплексы ценны тем, что переводят наблюдение прозрачных процессов в цифровую измерительную задачу. Алгоритмы корреляции анализируют смещение фона между кадрами, строят карты перемещений и позволяют отслеживать эволюцию поля во времени.

В зависимости от постановки эксперимента данные BOS могут использоваться для качественной визуализации, сравнительного анализа режимов, оценки скорости распространения возмущений или восстановления физических параметров среды при наличии расчетной модели.

Evercam BOS как инструмент экспериментатора

Evercam BOS можно рассматривать как мост между высокоскоростной видеосъемкой и оптической диагностикой потоков. Он делает видимыми процессы, которые обычно скрыты из-за прозрачности среды, и позволяет изучать их не только визуально, но и количественно.

Такой комплекс особенно полезен там, где важны скорость, наглядность и бесконтактность измерений. Он не вносит датчики в поток, не нарушает структуру среды и дает возможность анализировать быстропротекающие явления в естественной динамике.

Заключение

Evercam BOS — это современный комплекс для исследования прозрачных сред методом Background-Oriented Schlieren с применением высокоскоростной видеосъемки. Он позволяет визуализировать и анализировать газодинамические, тепловые и волновые процессы, которые невозможно увидеть напрямую.

За счет сочетания простой оптической идеи, цифровой обработки и высокоскоростной регистрации BOS становится мощным инструментом для науки, инженерных испытаний и образовательных демонстраций.
