Evercam DIC Pro: комплекс цифровой корреляции изображений для бесконтактного анализа деформаций, перемещений и полей напряженно-деформированного состояния

Современные экспериментальные методы механики деформируемого твердого тела требуют получения не только интегральных характеристик, таких как сила, перемещение или модуль упругости, но и пространственно распределенных полей деформаций. Традиционные контактные методы измерения, включая тензорезисторы, экстензометры и индуктивные датчики перемещений, обладают высокой точностью в отдельных точках, однако ограничены по пространственному разрешению и могут влиять на поведение исследуемого объекта.

Метод цифровой корреляции изображений является одним из наиболее эффективных инструментов полевого оптического анализа деформаций. Он позволяет регистрировать изменение координат множества точек поверхности образца и на этой основе рассчитывать двумерные или трехмерные поля перемещений и деформаций. Evercam DIC Pro реализует данный подход в виде законченного комплекса, объединяющего оптическую регистрацию, синхронизацию измерений, обработку изображений, корреляционный анализ, визуализацию результатов и экспорт численных данных.

Научная и инженерная ценность комплекса заключается в возможности исследования механического поведения объектов в условиях реальных испытаний, включая растяжение, сжатие, изгиб, кручение, ударное нагружение, усталостные испытания, термоциклирование и вибрационные воздействия.

Принцип метода цифровой корреляции изображений

Метод DIC основан на сопоставлении цифровых изображений поверхности объекта, полученных в разные моменты времени. На поверхность исследуемого образца наносится случайный контрастный рисунок, обычно в виде черно-белой спекл-структуры. Этот рисунок служит уникальной оптической меткой, позволяющей алгоритмам отслеживать перемещение малых участков изображения.

Исходное изображение поверхности принимается за референтное состояние. При деформации объекта отдельные фрагменты спекл-рисунка смещаются, растягиваются или поворачиваются. Программное обеспечение комплекса разделяет изображение на множество корреляционных областей и определяет наиболее вероятное положение каждой области на последующих кадрах. На основе вычисленных смещений формируется векторное поле перемещений.

Для двумерной DIC-схемы используется одна камера, расположенная перпендикулярно или под заданным углом к поверхности объекта. Такой подход эффективен для анализа плоских образцов и случаев, когда внеплоскостные перемещения малы. Для трехмерной DIC-схемы применяются две или более синхронизированные камеры, работающие по принципу стереозрения. Это позволяет восстанавливать трехмерную геометрию поверхности и измерять перемещения по трем координатам.

Основными вычисляемыми величинами являются перемещения по осям, деформации, главные деформации, сдвиговые компоненты, скорости и ускорения перемещений при динамической съемке. При наличии данных о свойствах материала возможно последующее вычисление напряжений и анализ напряженно-деформированного состояния.

Архитектура комплекса Evercam DIC Pro

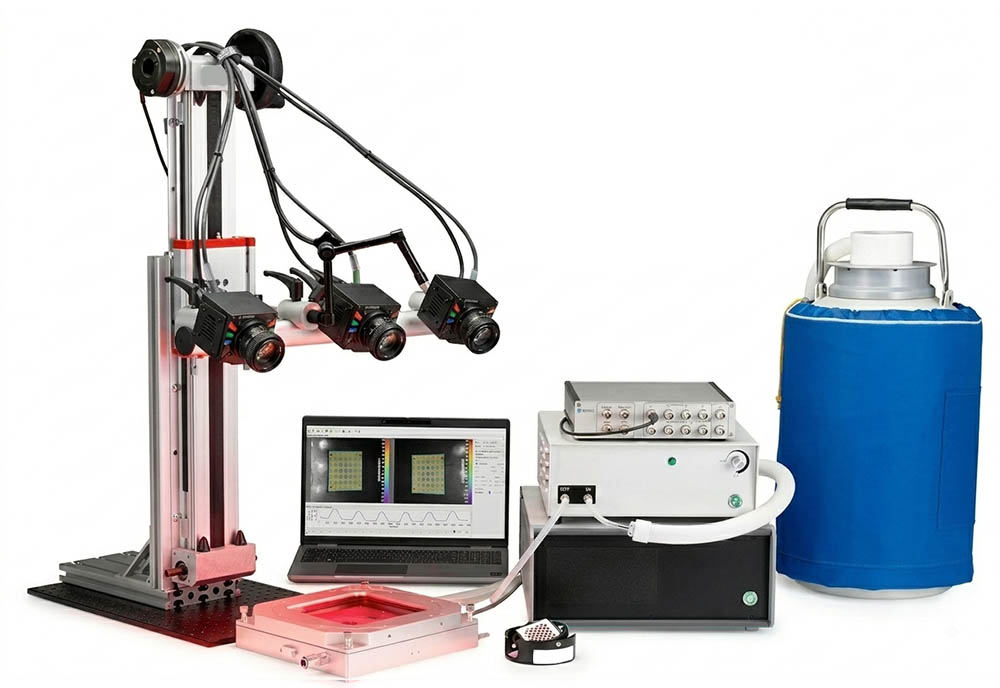

Evercam DIC Pro включает несколько взаимосвязанных подсистем: оптический модуль регистрации изображений, модуль освещения, систему синхронизации, вычислительный блок, программное обеспечение корреляционного анализа и средства калибровки.

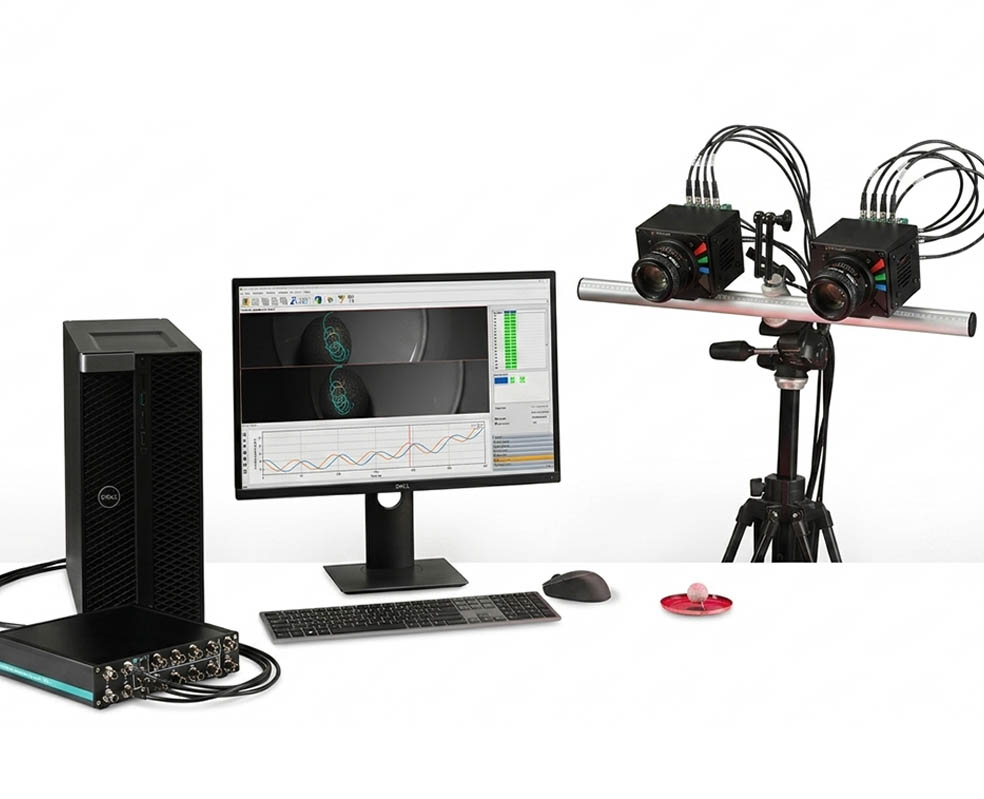

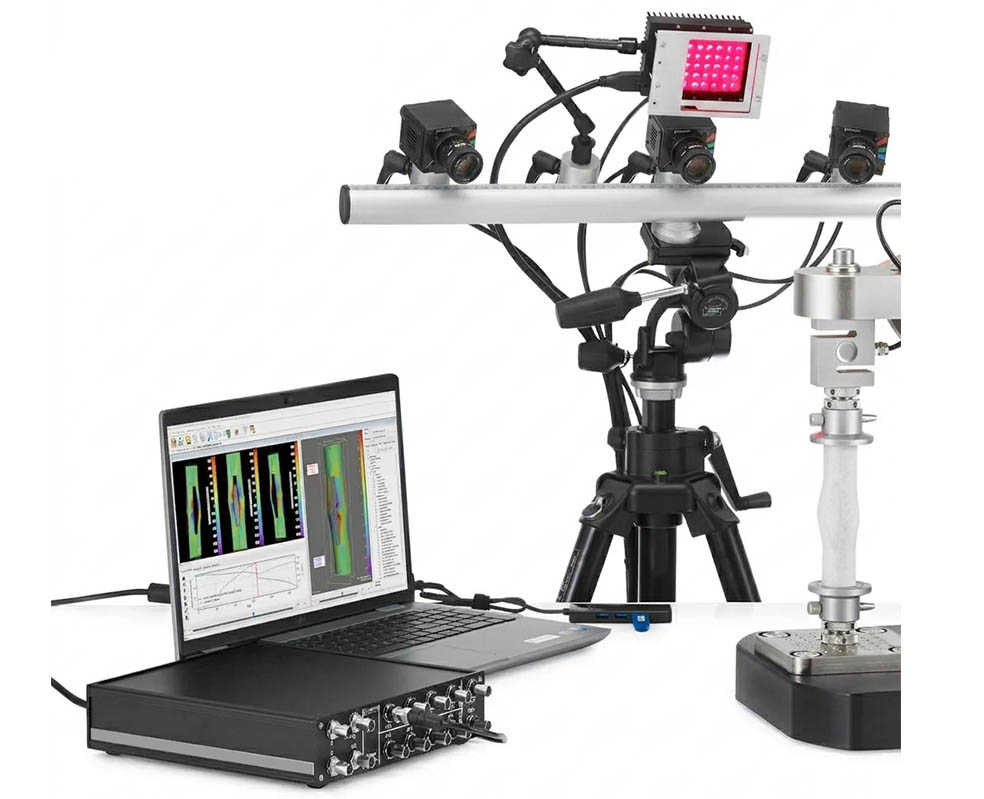

Оптический модуль может включать одну, две или несколько цифровых камер в зависимости от конфигурации измерений. Для задач с высокой пространственной детализацией применяются камеры высокого разрешения. Для быстропротекающих процессов используются высокоскоростные камеры с высокой частотой кадров. Камеры комплектуются объективами с низкими искажениями, регулируемым фокусным расстоянием, фиксированной оптикой или макрообъективами в зависимости от размеров объекта и требуемого поля зрения.

Система освещения обеспечивает стабильную и равномерную подсветку рабочей зоны. Для DIC-измерений особенно важно исключить мерцание, резкие блики, изменение яркости и паразитные тени, поскольку эти факторы могут снизить точность корреляционного анализа. В зависимости от условий испытаний могут использоваться светодиодные панели, кольцевые осветители, импульсные источники света или специализированные системы высокоинтенсивной подсветки.

Система синхронизации обеспечивает одновременную регистрацию изображений несколькими камерами, а также согласование видеоданных с внешними измерительными устройствами: испытательными машинами, датчиками силы, акселерометрами, тензометрическими системами, датчиками температуры и контроллерами нагружения. Такая интеграция позволяет сопоставлять поля деформаций с диаграммами нагрузка–перемещение, временными сигналами и параметрами испытательного процесса.

Вычислительный блок выполняет захват, хранение, обработку и анализ больших массивов изображений. При использовании высокоскоростной съемки объем данных может быть значительным, поэтому важными характеристиками являются скорость записи, производительность процессора, объем оперативной памяти и возможности графического ускорения.

Программное обеспечение комплекса

Программное обеспечение Evercam DIC Pro является центральным элементом системы. Оно обеспечивает управление камерами, настройку параметров съемки, проведение калибровки, обработку изображений, корреляционный анализ, визуализацию результатов и формирование отчетов.

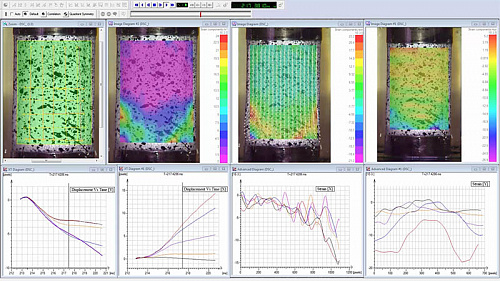

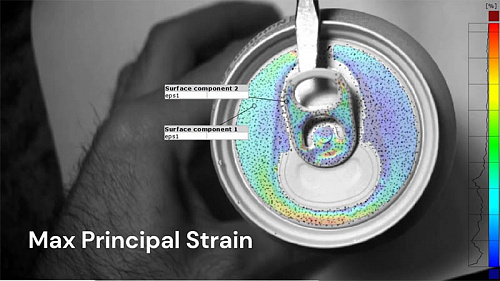

На этапе подготовки пользователь задает область интереса, размер корреляционного окна, шаг сетки, параметры фильтрации, тип деформационной модели и критерии качества корреляции. После обработки система формирует карты перемещений, деформаций и производных параметров. Результаты могут отображаться в виде цветовых полей, векторных карт, графиков изменения параметров во времени, профилей по сечению и анимаций процесса деформации.

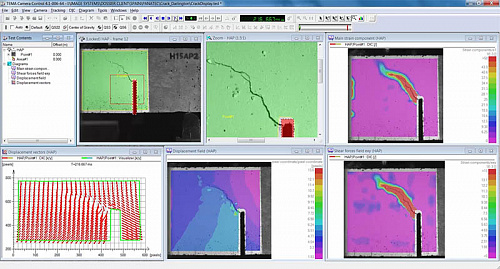

Особое значение имеет возможность анализа локальных зон концентрации деформаций. В отличие от контактных датчиков, которые измеряют деформацию только в точке установки, DIC позволяет обнаруживать зарождение локализации, развитие шейки при растяжении, раскрытие трещин, расслоение композитов, деформации вблизи отверстий, сварных швов, крепежных элементов и конструктивных переходов.

Программная среда может поддерживать экспорт результатов в форматы, пригодные для последующей обработки в инженерных пакетах, системах конечно-элементного анализа, табличных редакторах и научных вычислительных средах.

Калибровка и метрологическое обеспечение

Для получения достоверных количественных результатов комплекс Evercam DIC Pro требует корректной калибровки. В двумерных измерениях калибровка включает определение масштаба изображения, коррекцию оптических искажений и проверку ориентации камеры относительно поверхности объекта. В трехмерной системе выполняется стереокалибровка, в ходе которой определяются внутренние параметры камер, параметры объективов, взаимное положение камер и геометрия измерительного объема.

Качество калибровки определяет точность восстановления координат и расчета деформаций. Для этого используются калибровочные мишени с известной геометрией, жесткие калибровочные пластины и процедуры оценки остаточной ошибки. В процессе эксплуатации необходимо контролировать стабильность положения камер, жесткость штативов и креплений, неизменность фокусировки и отсутствие вибраций.

Метрологическая точность DIC зависит от разрешения камеры, качества оптики, стабильности освещения, размера спекл-рисунка, контрастности изображения, параметров корреляционного алгоритма, жесткости установки и условий окружающей среды. При правильной настройке метод способен обеспечивать высокую чувствительность к малым перемещениям и деформациям, особенно при использовании камер высокого разрешения и оптимизированной оптической схемы.

Подготовка поверхности образца

Одним из ключевых этапов DIC-измерений является подготовка поверхности. Для надежного корреляционного анализа поверхность должна иметь случайный, устойчивый и контрастный рисунок. Если собственная текстура материала недостаточна, на поверхность наносят искусственный спекл-рисунок.

Обычно сначала формируется светлая матовая основа, после чего наносится темный случайный крап. Размер пятен должен соответствовать разрешению камеры и параметрам корреляционного окна. Слишком мелкий рисунок может быть плохо различим, а слишком крупный снижает пространственную детализацию измерений. Покрытие должно хорошо сцепляться с поверхностью и не отслаиваться в ходе деформации, особенно при больших пластических деформациях или испытаниях с высокой скоростью нагружения.

Для высокотемпературных, влажных, биомеханических или микромеханических испытаний могут применяться специализированные способы нанесения текстуры, устойчивые к конкретным условиям эксперимента.

Применение в испытаниях материалов

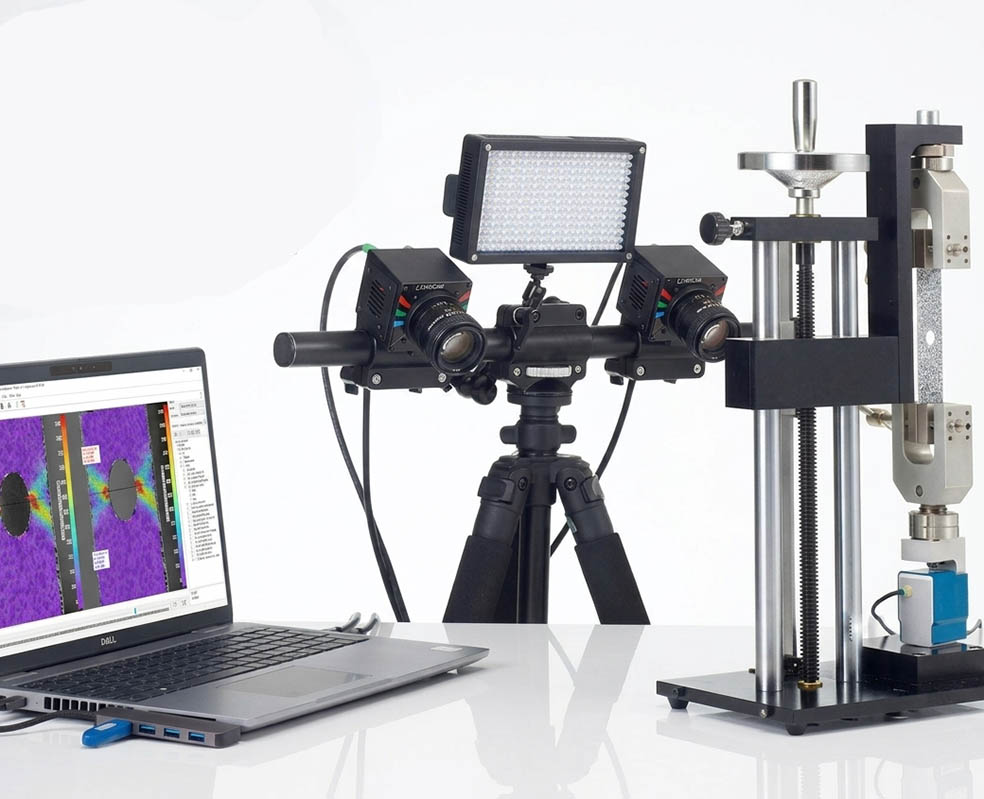

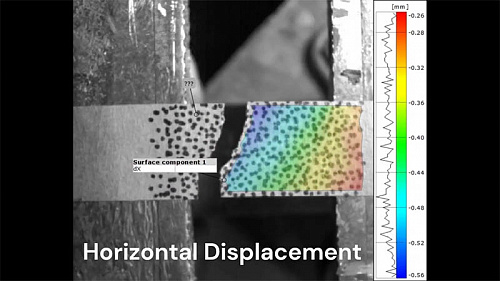

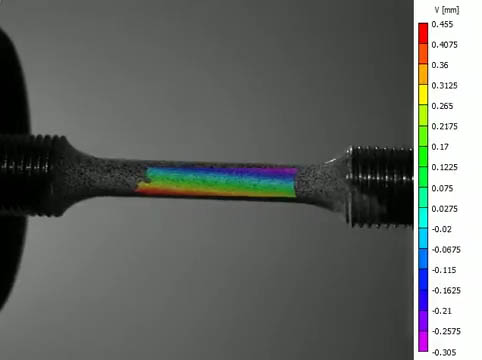

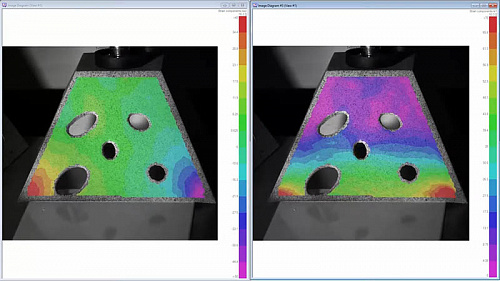

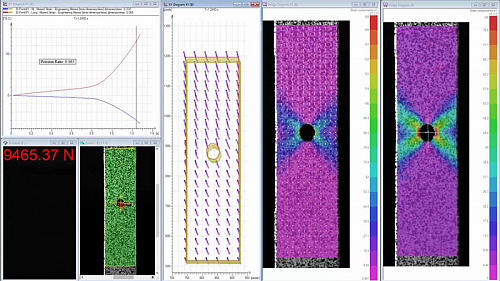

Evercam DIC Pro может использоваться при испытаниях на растяжение для построения полей продольных и поперечных деформаций, определения коэффициента Пуассона, выявления момента начала локализации и анализа формирования шейки. При испытаниях на сжатие система позволяет исследовать неравномерность деформации, потерю устойчивости, локальные сдвиговые зоны и разрушение образца.

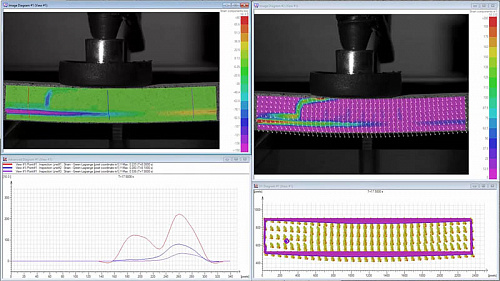

В испытаниях на изгиб DIC дает возможность измерять распределение деформаций по поверхности балки или пластины, определять положение нейтральной линии, оценивать развитие трещин и нелинейное поведение материала. При исследовании композитов комплекс позволяет визуализировать расслоения, зоны концентрации деформаций, повреждения матрицы и влияние ориентации армирующих волокон.

Для сварных соединений и аддитивно изготовленных деталей метод позволяет анализировать неоднородность механических свойств, локальные деформации в зоне термического влияния и поведение дефектных участков. В строительной механике Evercam DIC Pro может использоваться для испытаний бетона, древесины, кирпичной кладки, металлических узлов, фасадных элементов и армированных конструкций.

Анализ динамических процессов

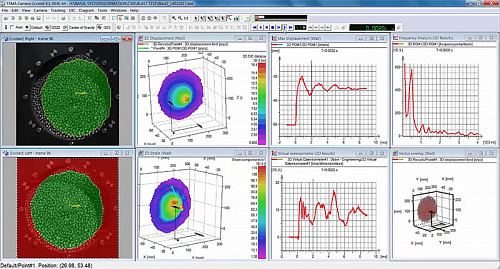

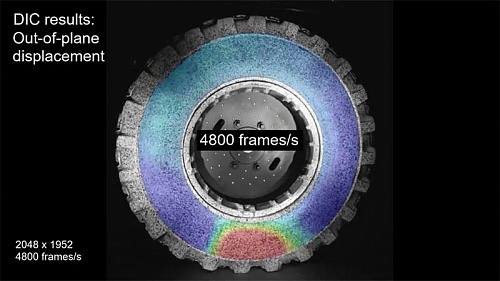

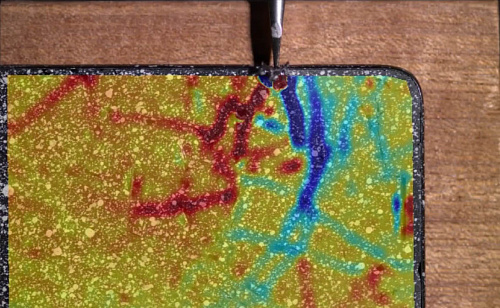

При использовании высокоскоростных камер комплекс способен регистрировать быстропротекающие процессы: ударные испытания, разрушение, вибрации, баллистические воздействия на материалы, динамическое растяжение, падение груза, раскрытие трещин и распространение волн деформации. Высокая частота кадров позволяет получать временные ряды перемещений и деформаций с малым шагом по времени.

В динамических задачах особенно важны синхронизация камер, мощное освещение и высокая скорость записи данных. Программный анализ может включать расчет скоростей и ускорений, построение временных диаграмм, определение моментов начала разрушения, анализ фазовых задержек и сопоставление результатов с сигналами внешних датчиков.

Сравнение с контактными методами измерений

По сравнению с тензорезисторами и экстензометрами Evercam DIC Pro обладает рядом существенных преимуществ. Система не требует механического контакта с объектом, не изменяет его массу, жесткость или локальные свойства, а также позволяет измерять распределенные поля деформаций на большой площади. Один эксперимент может заменить установку множества датчиков, поскольку информация снимается со всей видимой поверхности.

Контактные методы, однако, сохраняют значение в задачах, где требуется предельно высокая точность в конкретной точке или работа в условиях, непригодных для оптического наблюдения. На практике DIC и контактные датчики часто применяются совместно, что повышает достоверность испытаний и расширяет объем получаемой информации.

Интеграция с конечно-элементным моделированием

Данные, полученные с помощью Evercam DIC Pro, могут использоваться для валидации расчетных моделей. Сравнение экспериментальных полей деформаций с результатами конечно-элементного анализа позволяет уточнять граничные условия, параметры материала, модели пластичности, критерии разрушения и характеристики контактного взаимодействия.

Особую ценность представляет сопоставление не отдельных скалярных величин, а полных пространственных полей. Это позволяет выявлять расхождения между расчетом и экспериментом на ранних стадиях, корректировать модель и повышать надежность инженерных прогнозов.

Преимущества комплекса Evercam DIC Pro

Evercam DIC Pro ориентирован на получение полевых данных о деформации без вмешательства в механическое поведение объекта. Комплекс обеспечивает гибкую конфигурацию под разные задачи: от лабораторных испытаний малых образцов до анализа крупногабаритных конструкций. Использование нескольких камер расширяет возможности измерений, позволяя работать с трехмерной геометрией, сложными формами и динамическими процессами.

Ключевыми преимуществами являются бесконтактность, высокая информативность, возможность визуализации процессов разрушения, совместимость с внешними измерительными системами, применимость к различным материалам и возможность документирования всего хода испытаний в виде изображений, карт деформаций, графиков и отчетов.

Ограничения и требования к условиям эксперимента

Несмотря на широкие возможности, метод DIC предъявляет определенные требования к эксперименту. Объект должен быть видим для камер, а его поверхность должна иметь достаточную текстуру. Недопустимы сильные блики, резкие изменения освещения, загрязнение оптики, потеря фокуса и значительные вибрации системы регистрации. При двумерных измерениях необходимо учитывать возможные внеплоскостные перемещения, которые могут вносить погрешности.

Для успешной работы требуется правильный выбор камер, объективов, освещения, калибровочной схемы и параметров корреляции. Качество результата напрямую зависит от подготовки эксперимента и квалификации оператора.

Перспективы развития

Развитие комплексов цифровой корреляции изображений связано с повышением разрешения камер, ростом частоты съемки, применением интеллектуальных алгоритмов обработки, автоматическим обнаружением дефектов, интеграцией с цифровыми двойниками и системами машинного зрения. В перспективе Evercam DIC Pro может использоваться не только как лабораторный измерительный комплекс, но и как элемент интеллектуального контроля состояния конструкций, испытательных стендов и производственных линий.

Особое направление развития связано с ускорением обработки данных в реальном времени. Это позволит использовать DIC не только для последующего анализа, но и для управления испытательным процессом, автоматического останова при достижении критических деформаций, адаптивного нагружения и мониторинга безопасности.

Evercam DIC Pro представляет собой современный комплекс цифровой корреляции изображений, предназначенный для бесконтактного анализа механического поведения материалов и конструкций. Объединение высококачественной оптической регистрации, синхронизированной съемки, специализированного программного обеспечения и развитых алгоритмов корреляционного анализа делает систему эффективным инструментом экспериментальной механики.

Комплекс позволяет получать полные поля перемещений и деформаций, исследовать локальные процессы повреждения, анализировать динамические явления, проводить валидацию расчетных моделей и повышать информативность испытаний. Благодаря универсальности и масштабируемости Evercam DIC Pro может применяться в научных исследованиях, инженерных испытаниях, контроле качества и разработке новых материалов и конструкций.
