Evercam FluoroFlow: высокоскоростная видеосъемка, которая делает флуоресценцию видимой

Evercam FluoroFlow — это комплекс высокоскоростной видеосъемки для исследований потоков, основанный на методах лазерно-индуцированной флуоресценции PLIF/LIF. Такая система позволяет не просто наблюдать движение жидкости или газа, а получать наглядные данные о распределении примесей, концентраций, температурных полей и структуре потока в реальном времени или с последующей детальной обработкой.

Методы LIF и PLIF широко применяются там, где обычная видеосъемка уже не дает достаточной информации. Если стандартная камера фиксирует форму, границы и движение видимых объектов, то лазерно-индуцированная флуоресценция помогает увидеть то, что скрыто внутри среды: зоны смешения, тонкие вихревые структуры, фронты распространения вещества и неравномерности потока.

Что такое лазерно-индуцированная флуоресценция

Лазерно-индуцированная флуоресценция, или LIF, основана на способности некоторых веществ испускать свет после возбуждения лазерным излучением. В исследуемую среду вводится флуоресцентный маркер, либо используется вещество, уже обладающее подходящими оптическими свойствами. Лазер освещает область измерения, молекулы поглощают энергию, а затем переизлучают ее на другой длине волны.

Камера фиксирует не отраженный лазерный свет, а именно флуоресцентное излучение. Это позволяет отделить полезный сигнал от фонового освещения с помощью оптических фильтров и получить контрастное изображение исследуемого процесса.

Когда речь идет о PLIF, то есть planar laser-induced fluorescence, лазерное излучение формируется в тонкий световой лист. Он подсвечивает сечение потока, а камера регистрирует распределение флуоресценции в этой плоскости. В результате исследователь получает двумерную карту концентрации, температуры или состава среды в выбранном срезе.

Зачем нужна высокоскоростная съемка

Многие процессы в жидкостях и газах развиваются слишком быстро для обычных камер. Турбулентные вихри, импульсные струи, распыление, перемешивание, распространение фронта реагента или образование неустойчивостей могут происходить за миллисекунды и даже микросекунды.

Evercam FluoroFlow использует высокоскоростную регистрацию, чтобы разложить такие события на последовательность кадров. Это дает возможность увидеть динамику процесса, измерить скорости изменения структуры потока, проследить эволюцию отдельных зон и сопоставить эксперимент с расчетными моделями.

Высокая частота кадров особенно важна при исследовании нестационарных процессов. Вместо усредненной картины система позволяет анализировать, как именно развивается поток от момента к моменту.

Как работает Evercam FluoroFlow

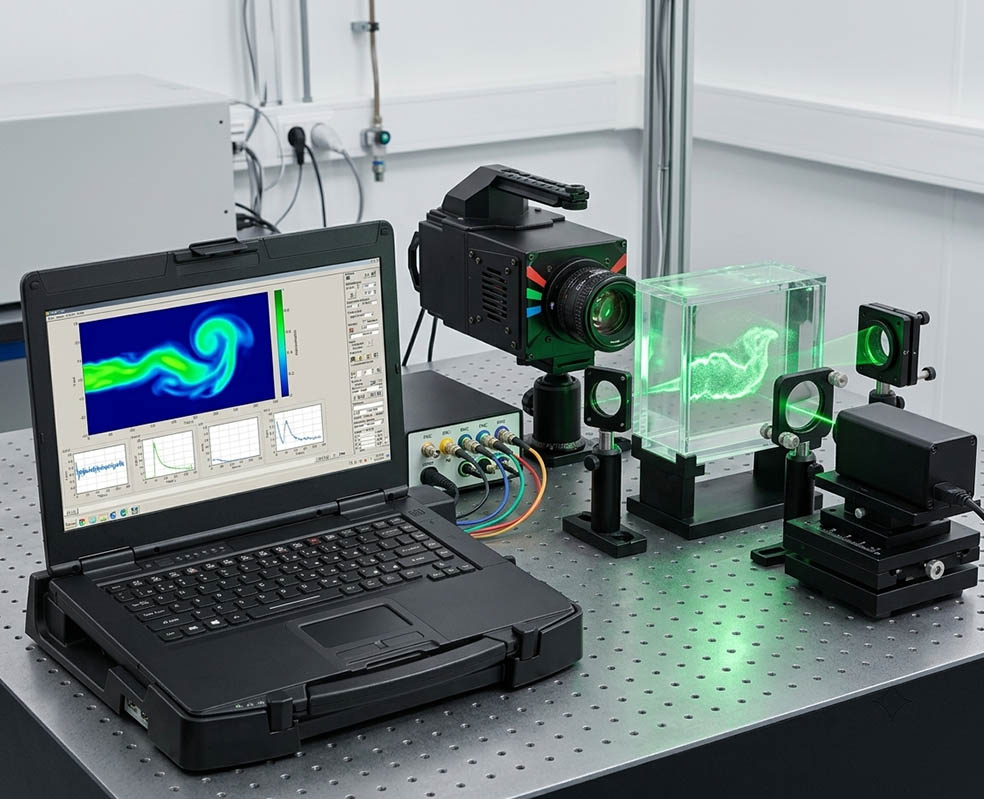

Работа комплекса начинается с формирования лазерного излучения, которое возбуждает флуоресцентный сигнал в исследуемой области. В зависимости от задачи лазер может освещать объем или формировать тонкий оптический лист для PLIF-измерений.

Высокоскоростная камера регистрирует излучение флуоресцентного маркера через набор оптических фильтров. Эти фильтры отсекают лазерную длину волны и пропускают свет флуоресценции. Благодаря этому изображение получается более чистым и информативным.

Далее данные поступают в программный модуль обработки. Он может выполнять коррекцию неоднородности лазерного листа, калибровку интенсивности, построение карт концентрации или температуры, синхронизацию кадров с внешними датчиками и анализ временной эволюции процесса.

Возможности комплекса

Evercam FluoroFlow может применяться для визуализации смешения жидкостей и газов, исследования турбулентности, анализа струйных течений, контроля распыления и испарения, изучения тепло- и массообмена, а также для наблюдения за быстрыми химическими и физическими процессами.

Ключевое преимущество подхода состоит в том, что система показывает не только форму потока, но и распределение измеряемого параметра внутри него. При правильной калибровке интенсивность флуоресценции может быть связана с концентрацией, температурой или другим физическим параметром.

Это делает Evercam FluoroFlow полезным инструментом для лабораторий, инженерных центров, испытательных стендов и исследовательских установок, где требуется не просто красивая визуализация, а количественные данные.

PLIF и LIF: в чем разница

LIF — более общий термин. Он описывает сам принцип возбуждения флуоресцентного излучения лазером и его регистрации камерой или другим оптическим датчиком. Такой подход может использоваться для точечных, линейных, плоскостных или объемных измерений.

PLIF — частный случай LIF, при котором измерения проводятся в плоскости. Лазерный лист освещает тонкий срез исследуемой среды, а камера снимает распределение флуоресцентного сигнала по всей этой плоскости. Именно поэтому PLIF особенно удобен для визуализации структуры потоков и построения двумерных полей параметров.

Проще говоря, LIF отвечает на вопрос «как получить флуоресцентный сигнал», а PLIF — «как получить карту этого сигнала в сечении потока».

Где применяется технология

Технологии PLIF/LIF применяются в гидродинамике, аэродинамике, энергетике, химической технологии, микрофлюидике, биомедицинских исследованиях и разработке промышленных процессов.

В гидродинамике Evercam FluoroFlow может использоваться для изучения смешения струй, вихревых структур, пограничных слоев и турбулентных пульсаций. В аэродинамических задачах система помогает исследовать распределение трассеров и поведение газовых потоков. В химической инженерии она полезна для анализа реакторов, процессов перемешивания и массообмена.

В микрофлюидике PLIF/LIF позволяет наблюдать распределение веществ в каналах малых размеров, где традиционные методы измерения часто затруднены. В теплофизических экспериментах флуоресцентные методы могут использоваться для оценки температурных полей при наличии подходящего температурочувствительного маркера.

Почему это важно для науки и инженерии

Современные инженерные системы становятся все сложнее, а требования к точности расчетов и эффективности процессов постоянно растут. Чтобы улучшать модели и проектировать более надежные устройства, нужны экспериментальные данные высокого качества.

Evercam FluoroFlow помогает увидеть процесс изнутри. Он превращает невидимые распределения концентрации или температуры в последовательность изображений, которые можно измерять, сравнивать и анализировать. Это сокращает разрыв между расчетной моделью и реальным экспериментом.

Такие данные особенно ценны при валидации численного моделирования, например CFD-расчетов. Если симуляция предсказывает определенную структуру потока, PLIF/LIF-съемка позволяет проверить, действительно ли она возникает в эксперименте.

Преимущества Evercam FluoroFlow

Главное преимущество комплекса — сочетание высокой скорости съемки с чувствительной регистрацией флуоресцентного сигнала. Это позволяет исследовать быстрые процессы без потери пространственной структуры.

Другим важным достоинством является селективность. Поскольку камера регистрирует излучение на длине волны флуоресценции, система может выделять нужный сигнал даже в сложной оптической обстановке.

Кроме того, метод является бесконтактным. Он не требует установки датчиков внутрь потока, а значит, минимально влияет на сам исследуемый процесс. Для многих задач это принципиально важно, особенно при изучении тонких структур, малых объемов или чувствительных сред.

От изображения к данным

На первый взгляд результат PLIF/LIF-эксперимента выглядит как серия светящихся кадров. Однако научная ценность таких изображений раскрывается после обработки и калибровки. Интенсивность свечения может быть преобразована в численные карты, если известна зависимость сигнала от измеряемого параметра.

Программная обработка позволяет компенсировать шум, учитывать неоднородность освещения, корректировать фон, проводить пространственно-временной анализ и строить графики изменения параметров. В итоге Evercam FluoroFlow становится не только системой визуализации, но и измерительным комплексом.

Будущее флуоресцентной диагностики потоков

Развитие высокоскоростных камер, лазеров, оптических фильтров и алгоритмов обработки делает методы PLIF/LIF все более доступными и точными. В будущем такие комплексы смогут чаще объединяться с другими методами диагностики, например PIV для измерения скорости потока или спектральными методами для анализа состава.

Evercam FluoroFlow отражает этот тренд: современная экспериментальная установка должна не просто фиксировать изображение, а превращать световой сигнал в достоверные данные о сложном физическом процессе.
