Evercam InterFlow: как измерить невидимые изменения среды с помощью света
Evercam InterFlow — это комплекс высокоскоростной видеосъемки на основе интерферометрии, предназначенный для наблюдения и анализа быстропротекающих процессов в прозрачных средах. В отличие от обычной съемки, такая система фиксирует не только форму или движение объекта, но и мельчайшие изменения оптических свойств среды, связанные с плотностью, температурой, давлением и составом газа или жидкости.
Интерферометрия позволяет использовать свет как высокоточный измерительный инструмент. Благодаря этому Evercam InterFlow помогает увидеть и количественно оценить процессы, которые в обычных условиях остаются невидимыми для глаза и стандартной камеры.
Что такое интерферометрия
Интерферометрия основана на явлении интерференции света. Если один световой луч разделить на два, направить их по разным путям, а затем снова совместить, они образуют интерференционную картину — систему светлых и темных полос. Эта картина очень чувствительна к малейшим изменениям оптического пути.
Когда один из лучей проходит через исследуемую область, например через нагретый воздух, газовый поток или область с перепадом давления, его фаза меняется. После совмещения с опорным лучом это изменение проявляется в смещении или деформации интерференционных полос. По этим изменениям можно судить о том, как меняются параметры среды.
Как работает Evercam InterFlow

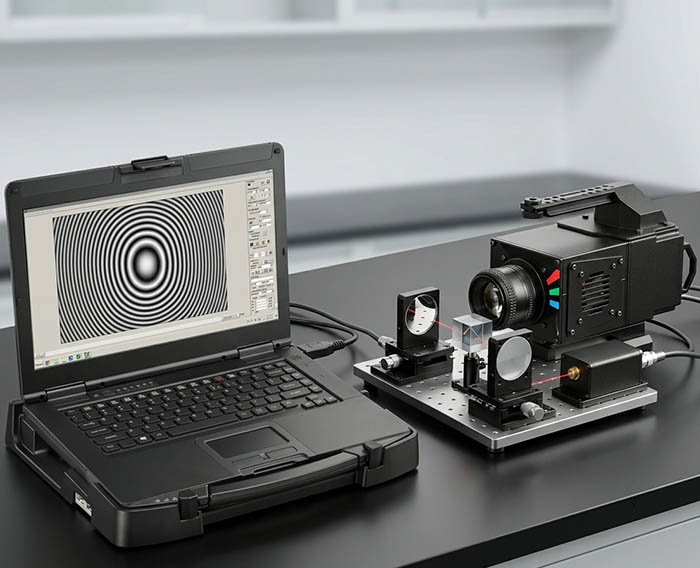

Комплекс Evercam InterFlow объединяет высокоскоростную камеру, когерентный источник света, оптическую схему интерферометра, систему синхронизации и программное обеспечение для обработки данных. В зависимости от задачи может использоваться схема с разделением луча, опорным каналом и измерительным каналом.
Во время эксперимента свет проходит через исследуемую область, где происходят быстрые изменения плотности, температуры или давления. Эти изменения влияют на показатель преломления среды и, следовательно, на фазу проходящего светового луча. Высокоскоростная камера регистрирует интерференционную картину с большой частотой кадров, позволяя проследить развитие процесса во времени.
После съемки программная обработка анализирует смещение полос, изменение фазового поля и динамику оптических неоднородностей. В результате исследователь получает не только наглядное видео, но и данные, пригодные для измерений и сравнения с расчетными моделями.
Что можно исследовать
Evercam InterFlow может применяться для изучения газовых потоков, тепловых полей, ударных волн, конвективных процессов, смешения газов, течений в прозрачных жидкостях, процессов горения, работы сопел и аэродинамических структур.
Особенно полезна интерферометрия там, где необходимо не просто увидеть наличие неоднородности, а оценить ее величину. Например, можно исследовать распределение температуры в потоке, изменение плотности в ударной волне, формирование градиентов давления или динамику теплового следа вокруг объекта.
Почему это важно
Многие процессы в газах и жидкостях развиваются очень быстро и не имеют видимых границ. При этом именно они определяют эффективность охлаждения, устойчивость потока, качество смешения, потери энергии и работу технических систем.
Evercam InterFlow позволяет наблюдать такие процессы с высокой временной детализацией. Это особенно важно для проверки физических моделей и инженерных расчетов: если численное моделирование показывает одно распределение температуры или плотности, а интерферометрическая съемка — другое, исследователь получает важную информацию для уточнения модели.
Преимущества интерферометрического подхода
Главное преимущество Evercam InterFlow — высокая чувствительность к малым изменениям показателя преломления. Там, где обычная камера не видит ничего, а теневой метод показывает лишь общую картину неоднородностей, интерферометрия позволяет получить более точные данные о фазовых изменениях светового поля.
Кроме того, метод является бесконтактным. В исследуемую область не нужно вводить датчики, которые могли бы нарушить поток или изменить тепловой режим. Это делает систему особенно ценной для аэродинамики, теплофизики и исследований быстропротекающих процессов.
От изображения к измерению
Высокоскоростная интерферометрическая съемка — это не просто визуализация. Каждая интерференционная картина содержит информацию о состоянии среды в конкретный момент времени. Анализируя последовательность таких кадров, можно восстановить динамику фазового поля, определить скорость распространения возмущений и оценить пространственное распределение физических параметров.
Evercam InterFlow превращает световые полосы в карту невидимых процессов. Благодаря этому исследователь получает инструмент, который соединяет наглядность эксперимента с точностью измерительной системы.
