Evercam LaserFlow: как измерять скорость потока с помощью света
Evercam LaserFlow — это комплекс высокоскоростной видеосъемки на основе лазерной доплеровской анемометрии LDA/LDV, предназначенный для исследования движения газов и жидкостей без вмешательства в сам поток. Такая система позволяет не просто увидеть структуру течения, но и измерить скорость частиц в выбранной области с высокой временной точностью.
В отличие от обычной камеры, которая фиксирует видимое изображение, Evercam LaserFlow использует лазерный свет как измерительный инструмент. Это особенно важно там, где поток слишком быстрый, сложный или чувствительный к установке контактных датчиков.
Что такое лазерная доплеровская анемометрия
Лазерная доплеровская анемометрия основана на эффекте Доплера. Если частица, находящаяся в потоке, рассеивает лазерный свет, частота рассеянного излучения немного изменяется в зависимости от скорости движения этой частицы. Измеряя этот частотный сдвиг, можно определить скорость потока в точке наблюдения.
В практической схеме два лазерных луча пересекаются в небольшой измерительной области. В месте их пересечения возникает интерференционная структура из светлых и темных полос. Когда через эту область проходит частица, она рассеивает свет с характерной частотой. Эта частота связана со скоростью частицы и позволяет вычислить скорость потока.
Как работает Evercam LaserFlow

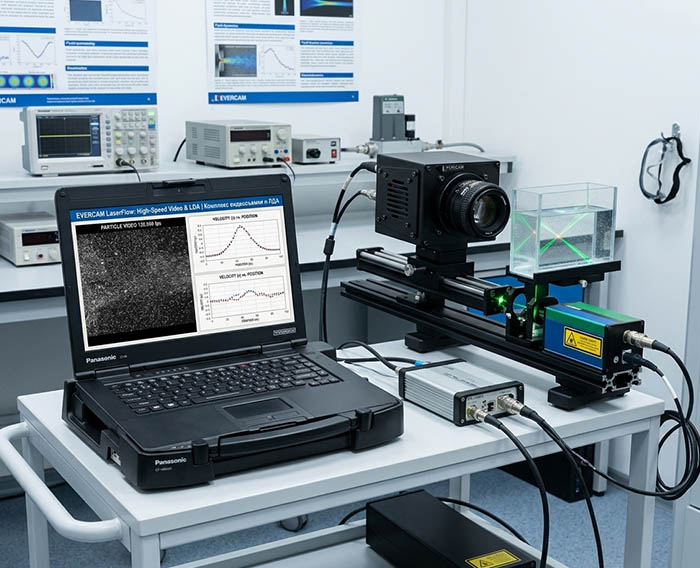

Комплекс Evercam LaserFlow объединяет лазерный источник, оптическую схему формирования измерительного объема, высокоскоростную камеру или фотоприемную систему, синхронизацию и программное обеспечение для обработки данных. В зависимости от задачи система может быть настроена для измерения одной, двух или нескольких компонент скорости.
Во время эксперимента лазерные лучи направляются в исследуемую область, например в газовый поток, струю жидкости, аэродинамический канал или прозрачную модель. Частицы-трассеры, движущиеся вместе со средой, проходят через измерительный объем и рассеивают свет. По изменению частоты или по временной структуре сигнала система определяет скорость движения частиц.
Высокоскоростная регистрация позволяет наблюдать быстрые изменения потока, пульсации, переходные режимы и нестационарные процессы. В результате исследователь получает не только визуальную картину течения, но и измерительные данные, пригодные для анализа, сравнения с расчетными моделями и настройки инженерных систем.
Что можно исследовать
Evercam LaserFlow может применяться для изучения газовых и жидкостных потоков, струй, вихрей, турбулентности, пограничных слоев, течений в каналах и трубах, процессов смешения, аэродинамических структур и работы сопел.
Система особенно полезна там, где важно точно измерить скорость без внесения возмущений в поток. Например, с ее помощью можно исследовать распределение скоростей в аэродинамической трубе, динамику струи, пульсации потока после препятствия, структуру вихрей или изменение скорости вблизи поверхности модели.
Почему это важно
Во многих технических и научных задачах недостаточно просто увидеть поток. Необходимо знать, с какой скоростью он движется, как меняется во времени и пространстве, где возникают пульсации, зоны отрыва, вихревые структуры или неравномерности. Эти данные важны для аэродинамики, гидродинамики, теплообмена, энергетики, двигателестроения, микро- и макрофлюидики.
Evercam LaserFlow позволяет получать такие данные бесконтактно. В поток не вводятся механические датчики, которые могли бы изменить его структуру. Это особенно важно при исследовании малых скоростей, тонких пограничных слоев, чувствительных течений и быстропротекающих процессов.
Преимущества лазерного подхода
Главное преимущество LDA/LDV — высокая точность измерения скорости в локальной области. Метод не требует калибровки по скорости потока, так как измерение основано на оптической частоте и геометрии лазерных лучей. Это делает его надежным инструментом для лабораторных исследований и валидации численных моделей.
Кроме того, лазерная доплеровская анемометрия обладает высокой временной разрешающей способностью. Она позволяет фиксировать быстрые пульсации скорости и анализировать турбулентные процессы. В сочетании с высокоскоростной видеосъемкой это дает возможность связать численные данные с наглядной картиной движения среды.
От светового сигнала к карте скорости
Каждый зарегистрированный оптический сигнал содержит информацию о скорости частицы, прошедшей через измерительный объем. Анализируя последовательность таких сигналов, можно получить временной ряд скорости, оценить пульсации, построить распределения и выявить характерные структуры потока.
Evercam LaserFlow превращает движение частиц в измеримые данные о скорости среды. Благодаря сочетанию лазерной диагностики, высокоскоростной регистрации и программной обработки система становится инструментом, который помогает не только наблюдать потоки, но и точно понимать их поведение.
