Evercam Motion2D: высокоскоростной 2D-анализ движения

Многие технические процессы происходят настолько быстро, что человек видит только их итог. Деталь ударяется о поверхность, механизм срабатывает, пружина разжимается, клапан открывается, объект отскакивает, образец разрушается — всё это может занимать миллисекунды.

Обычное наблюдение в таких случаях почти бесполезно. Даже если процесс удаётся снять на видео, стандартной частоты кадров часто недостаточно, чтобы понять, как именно двигался объект и в какой момент произошло ключевое событие.

Evercam Motion2D решает эту задачу с помощью высокоскоростной видеосъёмки и двумерного анализа движения. Система фиксирует процесс по кадрам, а затем позволяет измерять перемещения, скорости, ускорения, углы поворота и траектории объектов в плоскости изображения.

Что такое 2D-анализ движения

2D-анализ движения — это метод измерения параметров движения по видеозаписи, полученной одной камерой. В отличие от обычного просмотра видео, где оператор только визуально оценивает происходящее, система рассчитывает координаты выбранных точек или контуров на каждом кадре.

Если известно, как меняется положение объекта во времени, можно определить не только его траекторию, но и скорость, ускорение, угловое перемещение и другие параметры. Таким образом, видеозапись превращается в измерительные данные.

Evercam Motion2D работает в плоскости изображения. Это означает, что метод особенно эффективен, когда основное движение объекта происходит в одной плоскости или когда именно проекция движения на эту плоскость представляет интерес для анализа.

Как Evercam Motion2D измеряет движение

Принцип работы системы основан на последовательном отслеживании объекта от кадра к кадру. На объект могут наноситься специальные маркеры, использоваться контрастные точки, естественные особенности поверхности, границы детали или контуры объекта.

Камера регистрирует быстрое событие с высокой частотой кадров. Затем программное обеспечение определяет положение выбранных элементов на каждом изображении. После этого строятся зависимости координат от времени, рассчитываются скорости, ускорения, углы поворота и траектории.

Например, если нужно исследовать движение рычага, система может отслеживать одну или несколько точек на его поверхности. Если изучается падение объекта, анализируется траектория его центра или характерной метки. Если важно понять поворот детали, измеряется изменение угла между заданными точками или линиями.

От картинки к числам

Главная ценность Evercam Motion2D заключается в том, что система переводит визуальное наблюдение в количественный анализ. Вместо фразы «объект двигался быстро» инженер получает график скорости. Вместо оценки «деталь немного повернулась» можно измерить угол поворота во времени. Вместо приблизительного описания «траектория была нестабильной» можно построить точную кривую движения.

Такой подход особенно важен при настройке механизмов, испытаниях изделий, поиске причин отказов и сравнении различных режимов работы оборудования.

Высокоскоростная видеосъёмка позволяет зафиксировать короткие переходные процессы, а 2D-анализ помогает понять их структуру. Это делает систему полезной не только для визуальной диагностики, но и для инженерных расчётов.

Что можно измерять

Evercam Motion2D позволяет измерять линейные перемещения объектов в плоскости изображения, скорости движения, ускорения, углы поворота, угловые скорости, траектории отдельных точек, контуры объектов, амплитуды колебаний и временные интервалы между событиями.

Система может применяться как для простых задач, например измерения скорости падающего тела, так и для более сложного анализа: движения нескольких элементов механизма, деформации контура, вибраций, отскока, удара или работы быстродействующего исполнительного устройства.

Если процесс повторяется, можно сравнивать несколько испытаний между собой и оценивать стабильность работы объекта.

Маркеры, контуры и алгоритмы трекинга

Для надёжного анализа движения системе нужно «видеть», что именно отслеживать. В простейшем случае на объект наносят маркеры — небольшие контрастные точки или метки. Они хорошо распознаются на изображении и позволяют точно определять координаты.

Но маркеры нужны не всегда. Evercam Motion2D может использовать естественные особенности объекта: края, отверстия, углы, текстуру, границы детали или контрастные элементы поверхности.

В некоторых задачах применяется контурный анализ. Он полезен, когда нужно отслеживать не отдельную точку, а форму объекта или его границу. Например, при анализе деформации оболочки, колебаний гибкого элемента или движения детали сложной формы.

Алгоритмы трекинга позволяют автоматически сопровождать выбранные точки или области на протяжении всей записи. Это сокращает время обработки и уменьшает влияние субъективной оценки оператора.

Почему важна высокая частота кадров

Чем быстрее процесс, тем больше кадров требуется для его точного анализа. Если событие длится всего несколько миллисекунд, обычная камера может записать за это время один или два кадра. Этого недостаточно, чтобы восстановить движение.

Высокоскоростная камера Evercam фиксирует процесс с высокой временной детализацией. Благодаря этому можно увидеть не только начальное и конечное положение объекта, но и все промежуточные фазы движения.

Это особенно важно при анализе удара, отскока, разрушения, срабатывания механизма, движения быстрых приводов, вибраций и переходных режимов. Чем больше кадров содержит запись, тем точнее можно построить графики координат, скорости и ускорения.

Где применяется Evercam Motion2D

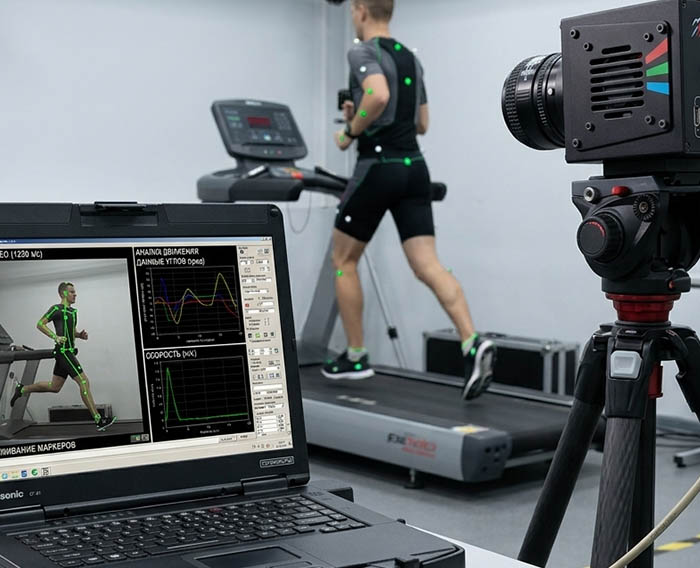

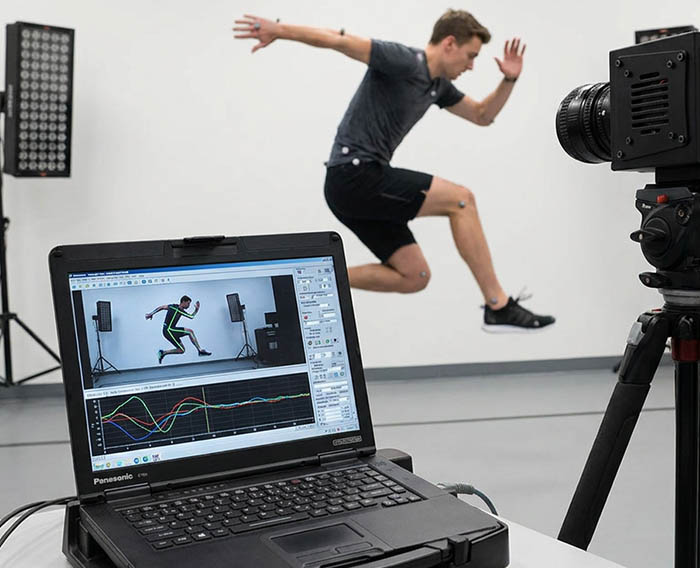

Evercam Motion2D может использоваться в машиностроении, испытательных лабораториях, производственной диагностике, материаловедении, робототехнике, биомеханике, контроле технологических процессов и научных исследованиях.

В машиностроении система помогает анализировать движение механизмов, рычагов, клапанов, пружин, приводов, захватов и подвижных узлов.

В испытательных лабораториях она применяется для изучения ударов, падений, отскоков, разрушения образцов и динамических нагрузок.

В производстве Evercam Motion2D помогает находить причины нестабильной работы оборудования, задержек, вибраций, перекосов, неправильного срабатывания исполнительных механизмов и нарушений синхронизации.

В научных исследованиях система используется для получения экспериментальных данных о движении объектов, которые невозможно измерить контактными датчиками.

Анализ механизмов и быстродействующих устройств

Одно из типичных применений Evercam Motion2D — исследование работы механизмов. Многие неисправности проявляются не в статическом состоянии, а именно во время движения. Деталь может запаздывать, пружина может давать лишние колебания, клапан может открываться не полностью, а исполнительный механизм может срабатывать с задержкой.

Высокоскоростная съёмка показывает последовательность событий, а 2D-анализ позволяет измерить их количественно. Можно определить время открытия, скорость перемещения, амплитуду колебаний, момент удара, величину отскока и точную траекторию детали.

Такой подход помогает быстрее находить причины сбоев и проверять эффективность изменений в конструкции.

Удар, отскок и разрушение

При ударных процессах движение часто меняется резко. Объект может деформироваться, изменить направление, повернуться, отскочить или разрушиться. Контактные датчики в таких условиях не всегда удобны: они могут влиять на объект или сами повреждаться.

Evercam Motion2D позволяет проводить бесконтактные измерения по видеозаписи. Система фиксирует движение до удара, момент контакта и последующее поведение объекта.

Это полезно при испытаниях материалов, упаковки, защитных элементов, деталей машин, спортивного оборудования и любых изделий, где важна динамика столкновения.

Вибрации и колебания

Двумерный анализ движения также подходит для измерения вибраций. Если на объекте есть маркер или хорошо видимый контур, Evercam Motion2D может отслеживать его положение во времени и определять амплитуду, частоту и форму колебаний.

Метод удобен тем, что не требует установки датчиков на объект. Это особенно важно для лёгких, гибких или малогабаритных деталей, где даже небольшой датчик может изменить динамические свойства системы.

Видеоанализ позволяет исследовать колебания пластин, мембран, рычагов, трубок, пружин, корпусов и элементов механизмов.

Сравнение режимов и поиск оптимальных параметров

Evercam Motion2D полезна не только для разового анализа, но и для сравнения разных режимов работы. Например, можно записать движение механизма при разных настройках, а затем сравнить графики перемещения, скорости и ускорения.

Такой подход помогает объективно оценить, какой режим обеспечивает более плавное движение, меньшую вибрацию, меньший отскок, более точное позиционирование или более стабильное срабатывание.

Для инженера это означает, что выбор параметров можно делать не только по внешнему впечатлению, но и по измеренным данным.

Преимущества бесконтактного измерения

Ключевое преимущество Evercam Motion2D — бесконтактность. Система не требует установки датчиков силы, перемещения или ускорения непосредственно на объект. Это снижает риск влияния измерительной системы на сам процесс.

Бесконтактный метод особенно важен при исследовании малых, лёгких, горячих, быстро движущихся, деформируемых или разрушающихся объектов.

Кроме того, видеозапись остаётся доступной для повторного анализа. Если после испытания возникнет новый вопрос, можно вернуться к записи, выбрать другие точки или построить дополнительные графики.

Ограничения 2D-подхода

Как и любой измерительный метод, 2D-анализ имеет свои ограничения. Он наиболее точен, когда движение происходит преимущественно в плоскости, перпендикулярной оптической оси камеры. Если объект значительно смещается в глубину, поворачивается сложным образом или выходит из плоскости анализа, результаты могут требовать осторожной интерпретации.

Для объёмного движения лучше использовать 3D-системы с несколькими камерами. Однако для большого числа инженерных задач именно 2D-анализ остаётся оптимальным решением: он проще в настройке, быстрее в обработке и требует меньшего количества оборудования.

Evercam Motion2D как часть измерительного комплекса

Evercam Motion2D может использоваться как самостоятельная система или как часть более сложного измерительного комплекса. Видеоданные можно синхронизировать с сигналами датчиков, испытательных машин, систем управления, энкодеров, триггеров и других источников информации.

Это позволяет сопоставить движение объекта с нагрузкой, давлением, током, управляющим сигналом, положением привода или другим параметром. В результате исследователь получает полную картину процесса: что произошло, когда произошло и с какими физическими величинами это было связано.

Когда визуальный анализ становится инженерным измерением

Evercam Motion2D показывает, что видеосъёмка может быть не просто иллюстрацией, а точным инструментом анализа. Система помогает увидеть быстрые процессы, измерить параметры движения и превратить видеозапись в набор полезных инженерных данных.

Для производства это означает более быструю диагностику и настройку оборудования. Для испытательных лабораторий — объективные результаты и повторяемость измерений. Для научных исследований — возможность изучать динамику объектов без контакта и с высокой временной детализацией.

Evercam Motion2D — это система для тех задач, где важно не только увидеть движение, но и понять его количественно.
