Комплекс цифровой трассерной визуализации PIV для исследования полей скорости в потоках

Комплекс цифровой трассерной визуализации PIV представляет собой современную оптико-измерительную систему, предназначенную для бесконтактного количественного исследования полей скорости в жидкостных и газовых потоках. Метод PIV, или Particle Image Velocimetry, основан на регистрации перемещения трассирующих частиц, введенных в исследуемую среду, с последующей цифровой корреляционной обработкой последовательных изображений. В результате измерений формируются двумерные, стереоскопические или объемные поля скорости, позволяющие анализировать структуру течения, вихревую динамику, зоны отрыва, турбулентные пульсации, процессы смешения и переходные режимы.

В статье рассматриваются физические основы цифровой трассерной визуализации, состав измерительного комплекса PIV, требования к камерам, лазерной оптике, трассирующим частицам и синхронизации, а также основные алгоритмы обработки изображений, метрологические характеристики, области применения и перспективы развития технологии.

Исследование потоков жидкости и газа является одной из ключевых задач экспериментальной механики сплошных сред, аэрогидродинамики, теплофизики, энергетики, химической технологии, биомеханики и микрофлюидики. Для понимания структуры течения недостаточно измерять скорость в одной точке: во многих случаях требуется получить распределение скоростей по всей области исследования. Именно такую возможность предоставляет метод цифровой трассерной визуализации PIV.

Традиционные контактные методы измерения скорости, включая трубки Пито, крыльчатые анемометры, термоанемометры и локальные датчики давления, могут вносить возмущения в поток и дают информацию только в ограниченном числе точек. Оптические методы диагностики, напротив, позволяют проводить бесконтактные измерения и получать пространственно распределенные данные с высоким временным и пространственным разрешением.

Комплекс цифровой трассерной визуализации PIV объединяет высокочувствительные цифровые камеры, источник импульсного или непрерывного лазерного излучения, оптическую систему формирования светового листа, синхронизатор, вычислительный модуль и специализированное программное обеспечение. Такая интеграция позволяет проводить воспроизводимые экспериментальные исследования, получать количественные данные о скорости потока и использовать их для научного анализа, инженерной оптимизации и валидации численных моделей.

Физические основы метода PIV

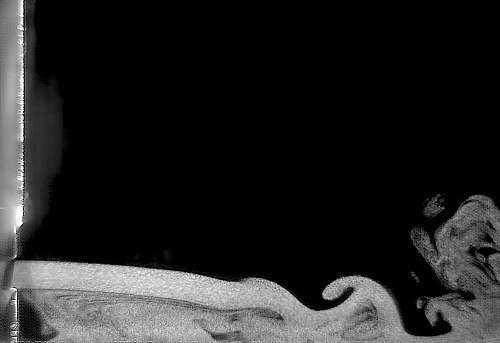

Метод PIV основан на визуализации движения малых трассирующих частиц, равномерно распределенных в исследуемой среде. Частицы подбираются таким образом, чтобы они с минимальной инерционной задержкой следовали за движением жидкости или газа. При освещении области измерения лазерным световым листом частицы рассеивают свет и регистрируются цифровой камерой.

Для определения скорости потока выполняется съемка как минимум двух последовательных изображений с известным временным интервалом. Если частицы за время между экспозициями сместились на расстояние Δx, то локальная скорость может быть выражена соотношением:

v = Δx / Δt,

где v — скорость потока, Δx — перемещение частиц в физической системе координат, Δt — временной интервал между кадрами.

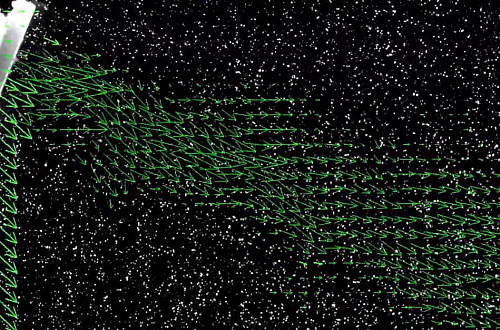

На практике отслеживаются не отдельные частицы, а статистическое смещение ансамбля частиц в малой расчетной области изображения. Изображение разбивается на множество малых окон анализа, для каждой пары окон между двумя кадрами рассчитывается функция взаимной корреляции. Положение максимума корреляционной функции соответствует наиболее вероятному смещению группы частиц. После пересчета пиксельного смещения в физические единицы формируется векторное поле скорости.

Состав комплекса цифровой трассерной визуализации PIV

Комплекс PIV включает несколько взаимосвязанных подсистем, обеспечивающих регистрацию, синхронизацию, обработку и анализ экспериментальных данных.

Оптическая подсистема предназначена для формирования освещенной измерительной плоскости или объема. В ее состав входят лазерный источник, цилиндрические и сферические линзы, расширители пучка, зеркала, фильтры, держатели и элементы юстировки. Основной задачей оптики является создание равномерного светового листа с заданной толщиной и интенсивностью.

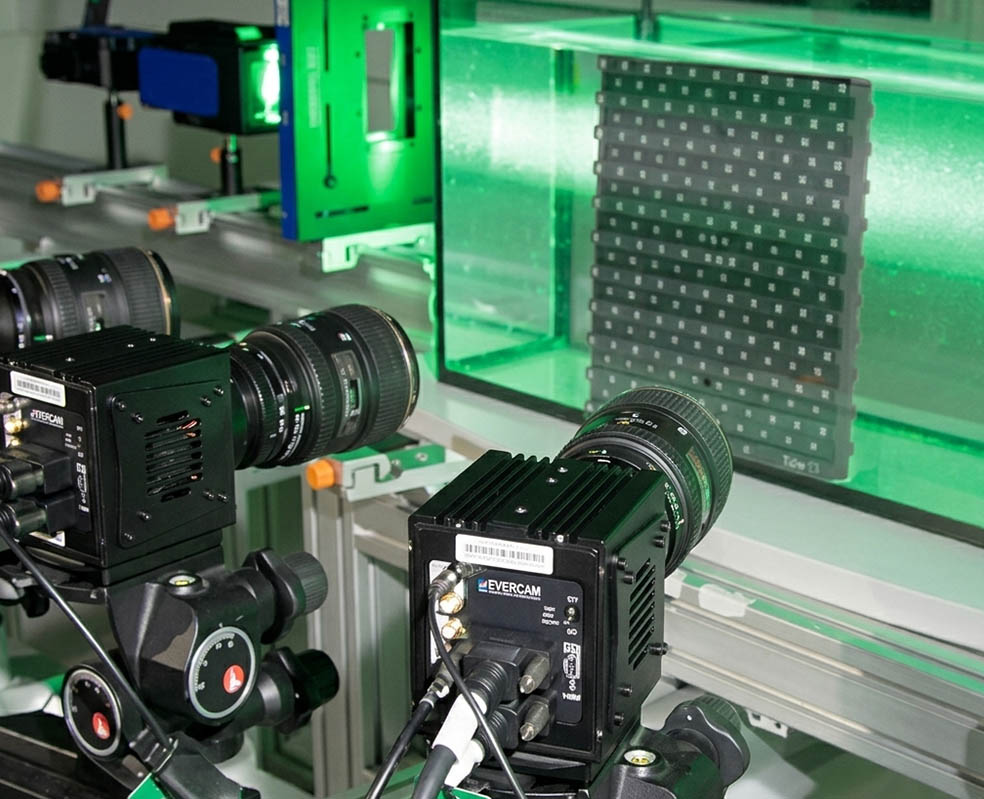

Регистрационная подсистема включает одну или несколько цифровых камер. В двумерной конфигурации обычно используется одна камера, расположенная перпендикулярно плоскости лазерного листа. В стереоскопическом режиме применяются две камеры, установленные под углом к измерительной плоскости, что позволяет определять три компоненты скорости в одной плоскости. В томографическом PIV используется многокамерная система для восстановления объемного распределения скорости.

Синхронизационная подсистема обеспечивает точное управление моментами вспышек лазера, экспозициями камер и внешними триггерными сигналами. Для высокоскоростных процессов требуется микросекундная или субмикросекундная точность синхронизации, поскольку даже небольшая временная ошибка может приводить к заметной погрешности измерения скорости.

Вычислительная подсистема выполняет прием изображений, их сохранение, предварительную обработку, корреляционный анализ, фильтрацию ошибочных векторов, статистическую обработку и экспорт результатов. Современное программное обеспечение PIV также может поддерживать автоматическую калибровку, построение карт вихревости, расчет градиентов скорости, анализ турбулентных характеристик и сравнение с CFD-моделями.

Камеры и требования к регистрации изображений

Качество цифровых изображений частиц определяет точность последующего корреляционного анализа. Поэтому камеры комплекса PIV должны обладать высокой чувствительностью, низким уровнем шума, стабильной экспозицией, глобальным затвором, широким динамическим диапазоном и возможностью точной внешней синхронизации.

Разрешение камеры определяет пространственную детализацию измеряемого поля скорости. Чем выше разрешение сенсора, тем больше расчетных областей можно разместить в кадре и тем подробнее будет восстановлена структура потока. Однако увеличение разрешения часто сопровождается ростом объема данных и повышением требований к вычислительной системе.

Частота кадров и минимальный межкадровый интервал особенно важны при исследовании быстрых и нестационарных процессов. Для медленных течений достаточно стандартной частоты съемки, тогда как для турбулентных потоков, импульсных струй, вихревых структур и акустически возбуждаемых течений могут потребоваться высокоскоростные камеры.

Оптическая система камеры также играет значимую роль. Объектив должен обеспечивать малую дисторсию, достаточную светосилу, требуемую глубину резкости и равномерную резкость по всему полю изображения. При необходимости используются оптические фильтры, пропускающие только длину волны излучения частиц и подавляющие паразитные отражения.

Лазерное освещение и формирование светового листа

Лазерное освещение является центральным элементом PIV-эксперимента. Оно обеспечивает высокую интенсивность света, малую длительность импульса и возможность формирования тонкой измерительной плоскости. В зависимости от задачи могут применяться импульсные лазеры, непрерывные лазеры или высокочастотные лазерные системы.

Световой лист формируется с помощью цилиндрической и сферической оптики. Его толщина выбирается с учетом размеров исследуемой области, глубины резкости камеры, плотности частиц и характера потока. Слишком толстый световой лист приводит к усреднению скорости по глубине и снижению точности плоскостного измерения. Слишком тонкий световой лист может уменьшить число видимых частиц и ухудшить качество корреляции.

Равномерность освещения имеет важное значение для достоверного анализа. Сильные перепады интенсивности, блики, отражения от стенок и оптические неоднородности могут вызывать ложные корреляционные пики и ошибочные векторы. Для снижения этих эффектов используются настройка углов освещения, антибликовые покрытия, маскирование неподвижных объектов, фонокоррекция и оптическая фильтрация.

Трассирующие частицы

Трассирующие частицы должны максимально точно воспроизводить движение исследуемой среды. Их выбор зависит от типа потока, плотности среды, вязкости, температурных условий, химической совместимости и требований к рассеянию света.

Для жидкостей могут применяться полимерные микросферы, полые стеклянные частицы, частицы полиамида, капли масла или флуоресцентные микрочастицы. Для газовых потоков используются аэрозольные частицы, масляный туман, дымовые частицы или специальные микрокапли.

Важным параметром является инерционность частиц. Если частицы слишком крупные или имеют плотность, значительно отличающуюся от плотности среды, они могут отставать от быстрых изменений потока. Это особенно критично при исследовании турбулентных течений, ударных воздействий, сильных сдвиговых слоев и мелкомасштабных вихревых структур.

Концентрация частиц также должна быть оптимальной. При недостаточном числе частиц корреляционная функция становится неустойчивой, а часть расчетных областей не содержит достаточной информации. При чрезмерной концентрации возникают перекрытия изображений частиц, многократное рассеяние и снижение контраста.

Алгоритмы цифровой обработки

Цифровая обработка изображений в комплексе PIV состоит из нескольких этапов. Сначала выполняется предварительная обработка, направленная на повышение контраста и устранение нежелательных оптических эффектов. Она может включать вычитание фонового изображения, коррекцию неравномерности освещения, фильтрацию шума, нормализацию яркости и маскирование неподвижных элементов установки.

Затем изображения делятся на расчетные области. Для каждой области первого кадра находится соответствующее смещение частиц во втором кадре путем взаимной корреляции. Максимум корреляционной функции указывает наиболее вероятное перемещение ансамбля частиц. Для повышения точности используется субпиксельное определение положения корреляционного пика.

Современные PIV-алгоритмы часто используют многошаговую обработку. На первом этапе применяются крупные расчетные окна, позволяющие определить грубое поле смещений. На последующих этапах размер окон уменьшается, а изображения деформируются с учетом найденного поля движения. Такой подход улучшает точность в областях с большими градиентами скорости и повышает пространственное разрешение результатов.

После получения векторного поля выполняется постобработка. Ошибочные векторы выявляются по локальным статистическим критериям, соотношению главного и вторичного пиков корреляции, допустимому диапазону скоростей и физической согласованности поля. Удаленные значения могут заменяться интерполяцией по соседним достоверным векторам.

Калибровка измерительной системы

Калибровка необходима для перехода от координат изображения в пикселях к физическим координатам в исследуемой области. В простейшем двумерном случае калибровка определяет масштаб изображения и позволяет пересчитать смещение частиц из пикселей в миллиметры или метры.

Для калибровки используются мишени с известной геометрией, размещаемые в плоскости измерения. На основании изображений калибровочной мишени определяется масштаб, корректируются оптические искажения объектива, перспективные деформации и несоосность камеры относительно измерительной плоскости.

В стереоскопическом PIV калибровка существенно сложнее. Необходимо определить пространственное соответствие между изображениями двух камер и физическими координатами измерительной плоскости. Для этого используются многоплоскостные калибровочные мишени или процедуры перемещения мишени вдоль нормали к плоскости измерения. Точность калибровки напрямую влияет на восстановление внеплоскостной компоненты скорости.

Метрологические характеристики и неопределенность измерений

Неопределенность измерений в PIV определяется совокупностью оптических, временных, алгоритмических и физических факторов. Основные источники погрешности включают ошибку определения положения корреляционного пика, неопределенность временного интервала между экспозициями, погрешность калибровки, дисторсию оптики, неидеальное следование частиц потоку и статистическую нестабильность корреляционного анализа.

Для повышения достоверности результатов необходимо контролировать плотность частиц, качество фокусировки, равномерность освещения, отношение сигнал/шум, величину смещения частиц и стабильность синхронизации. Оптимальным считается такое смещение частиц между кадрами, при котором оно достаточно велико для точного измерения, но не приводит к выходу частиц за пределы расчетного окна.

Метрологическое обеспечение комплекса включает проверку геометрической калибровки, контроль временной синхронизации, оценку повторяемости измерений, валидацию алгоритмов на тестовых изображениях и расчет доверительных интервалов для средних и пульсационных характеристик потока.

Режимы работы комплекса

Комплекс цифровой трассерной визуализации PIV может работать в нескольких режимах в зависимости от конфигурации оборудования и научно-технической задачи.

Двумерный PIV позволяет определять две компоненты скорости в плоскости лазерного листа. Это наиболее распространенный режим, применяемый для исследования плоских сечений потоков, струй, каналов, пограничных слоев и следов за телами.

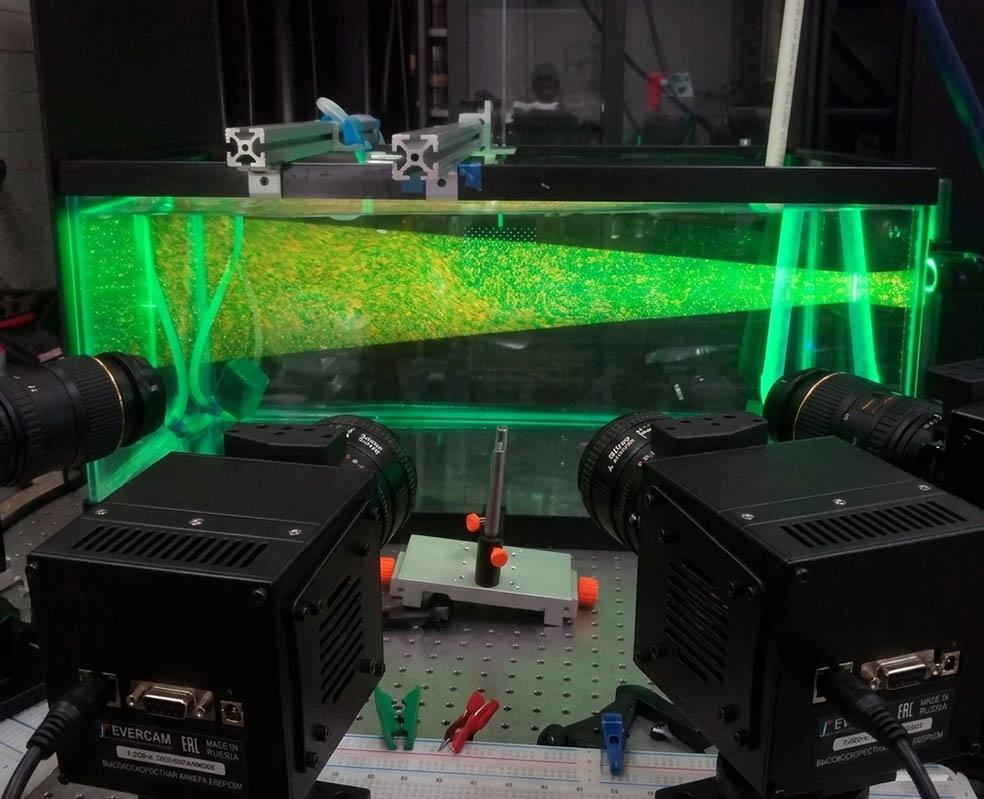

Стереоскопический PIV обеспечивает измерение трех компонент скорости в одной плоскости. Он используется при анализе трехмерных течений, где внеплоскостная компонента скорости имеет существенное значение.

Time-resolved PIV предназначен для регистрации последовательностей полей скорости с высокой частотой. Такой режим позволяет исследовать эволюцию вихрей, турбулентные спектры, периодические процессы, переходные режимы и нестационарные взаимодействия потоков.

Micro-PIV применяется для изучения течений в микроканалах, биомедицинских устройствах, лабораториях-на-чипе и пористых средах. В этом случае используются микроскопическая оптика, флуоресцентные частицы и специальные методы подавления фонового сигнала.

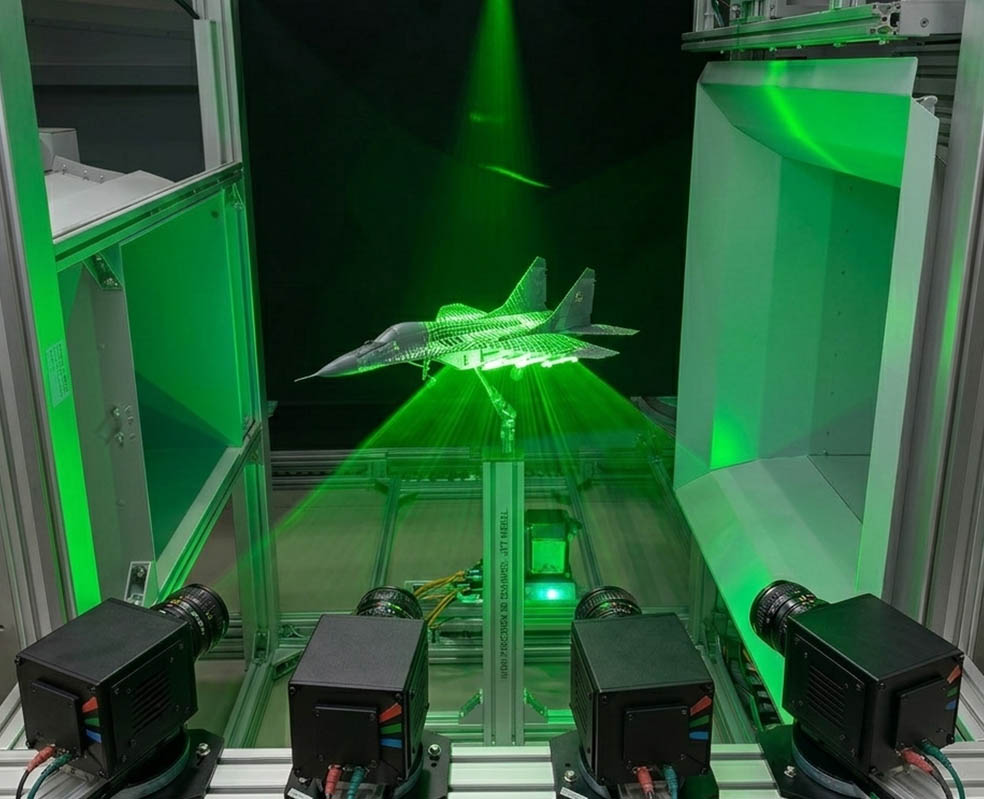

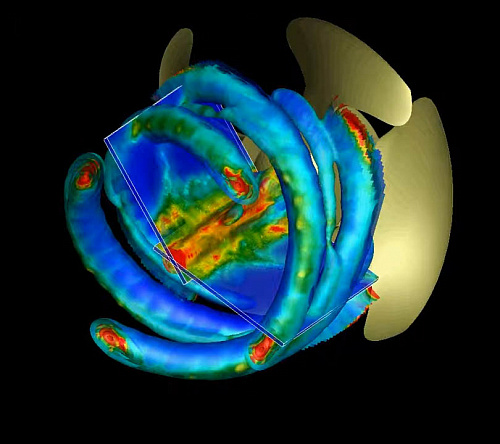

Томографический PIV позволяет восстанавливать трехмерное поле скорости в объеме. Для этого применяется несколько камер, регистрирующих частицы с разных направлений, а затем выполняется реконструкция объемного распределения частиц и расчет их перемещений.

Области применения

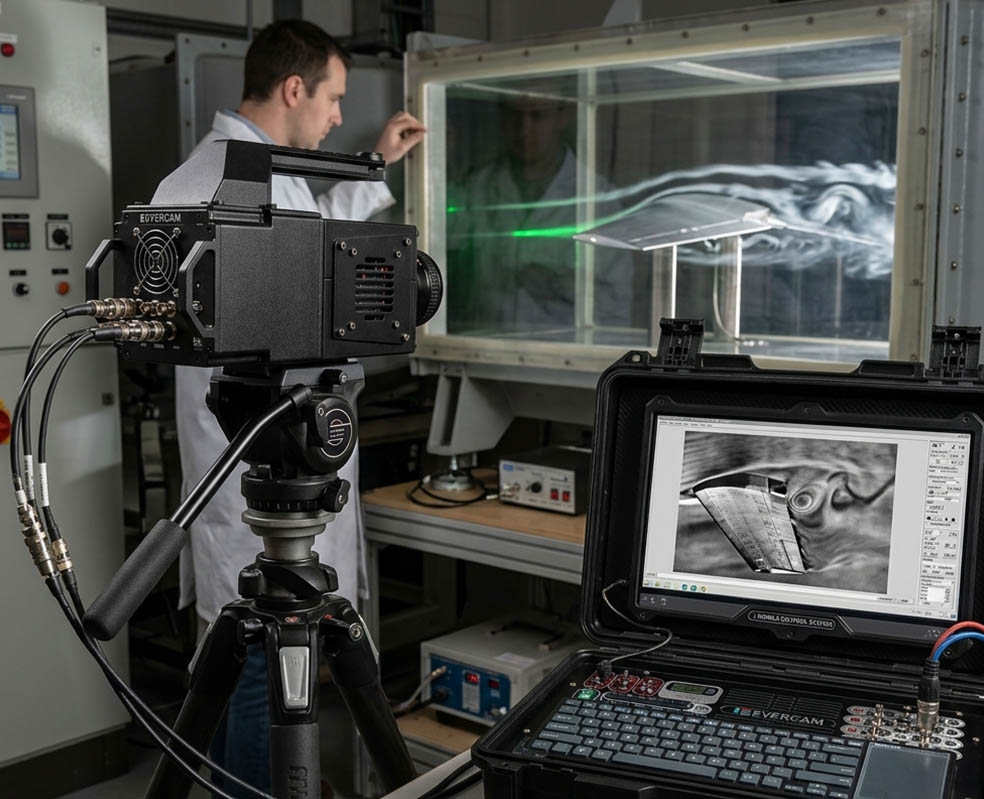

Комплекс цифровой трассерной визуализации PIV широко применяется в аэродинамике для исследования обтекания профилей, лопаток турбомашин, элементов транспортных средств, вентиляторов, воздуховодов и аэродинамических моделей. Метод позволяет выявлять зоны отрыва, вихри, следы, сдвиговые слои и распределение скоростей в пограничных областях.

В гидродинамике PIV используется для изучения течений в каналах, трубопроводах, насосах, гидротурбинах, смесителях, реакторах и свободных струях. Полученные данные помогают оптимизировать геометрию устройств, снижать потери энергии и повышать эффективность перемешивания.

В теплофизике комплекс применяется для анализа естественной и вынужденной конвекции, тепловых струй, смешения сред с различной температурой, процессов охлаждения и теплообмена в инженерных системах.

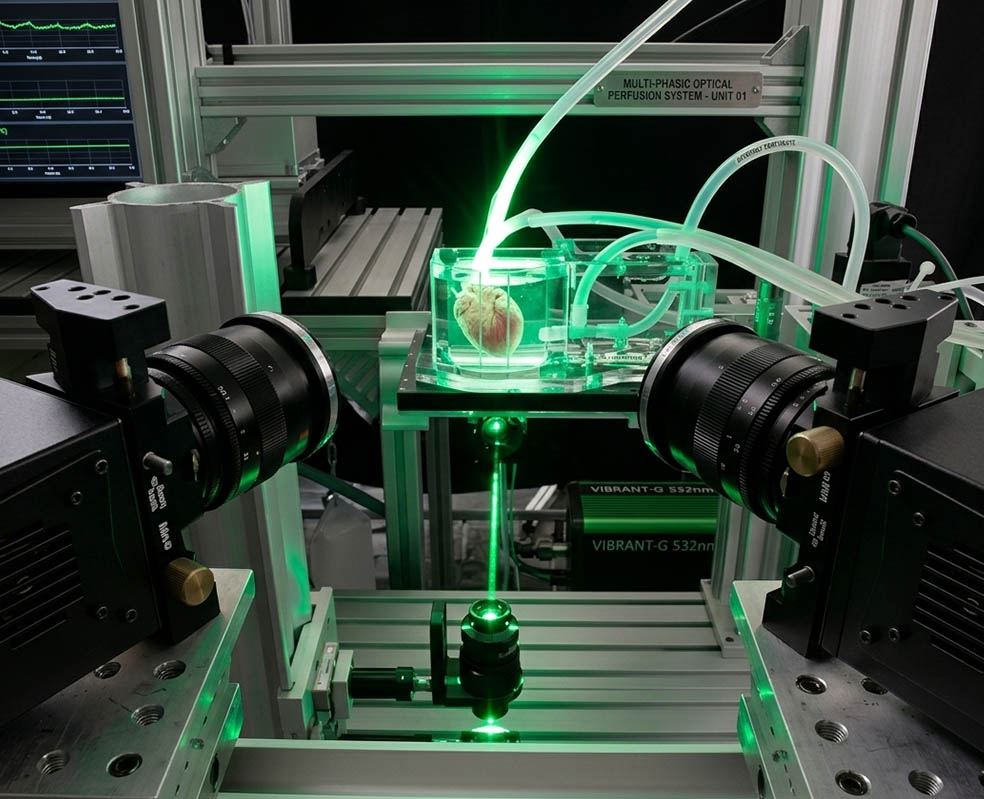

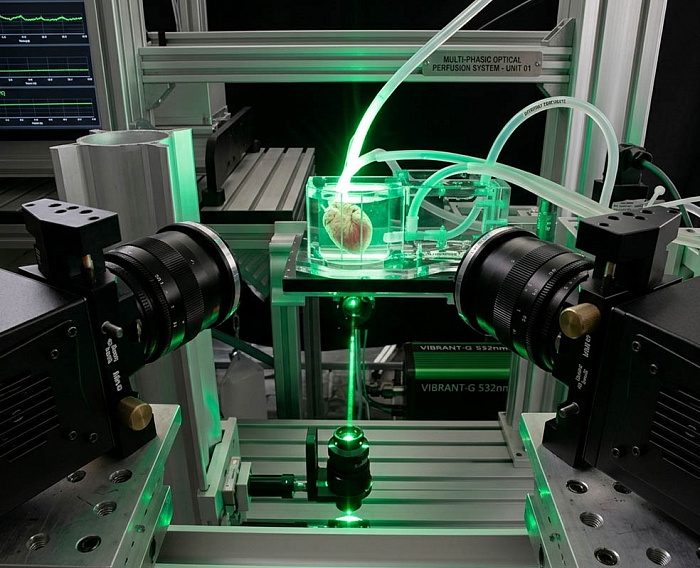

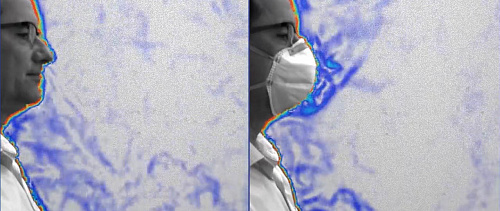

В биомеханике метод востребован при моделировании кровотока, исследовании искусственных клапанов, сосудистых моделей, дыхательных потоков и микрофлюидных биологических систем.

В химической и технологической промышленности PIV используется для изучения перемешивания, диспергирования, течений в реакторах, аппаратах с мешалками, сепараторах и многофазных системах.

В научных исследованиях комплекс служит важным инструментом для валидации численных расчетов CFD. Экспериментальные поля скорости позволяют сравнивать реальные течения с моделями, уточнять граничные условия, выбирать турбулентные модели и повышать достоверность расчетов.

Преимущества цифровой трассерной визуализации PIV

Главное преимущество PIV заключается в бесконтактном характере измерений. Система не вводит механический зонд в поток и, следовательно, не нарушает его структуру. Это особенно важно при исследовании тонких пограничных слоев, микропотоков, чувствительных биологических течений и быстроменяющихся процессов.

Второе важное преимущество состоит в возможности получения мгновенных пространственных полей скорости. В отличие от точечных методов, PIV дает целостную картину потока, что позволяет изучать взаимосвязь между различными зонами течения и анализировать крупномасштабные структуры.

Третье преимущество связано с универсальностью метода. Один и тот же комплекс может быть адаптирован для жидкостей и газов, малых и крупных экспериментальных установок, стационарных и нестационарных процессов, двумерных и объемных измерений.

Ограничения метода

Несмотря на высокую информативность, PIV имеет ряд ограничений. Метод требует оптического доступа к исследуемой области, что может быть затруднено в непрозрачных средах, сложных технических устройствах или при наличии сильных загрязнений.

Точность измерений зависит от качества трассировки потока. Частицы должны быть правильно подобраны по размеру, плотности и оптическим свойствам. Неправильный выбор частиц может привести к запаздыванию относительно потока или ухудшению видимости.

Сложности могут возникать вблизи стенок и границ раздела сред из-за отражений, бликов, преломления света и уменьшения количества видимых частиц. Также проблемы возможны при очень больших градиентах скорости, когда частицы внутри одного расчетного окна имеют существенно разные смещения.

Высокоскоростные процессы требуют дорогостоящих камер, мощных источников света и больших объемов памяти для хранения данных. Поэтому конфигурация комплекса должна подбираться с учетом конкретной измерительной задачи.

Перспективы развития

Развитие комплексов цифровой трассерной визуализации PIV связано с совершенствованием камер, лазерных источников, вычислительных алгоритмов и методов объемной реконструкции. Повышение частоты кадров и чувствительности сенсоров позволит исследовать более быстрые и слабоконтрастные процессы.

Перспективным направлением является применение алгоритмов машинного обучения для улучшения качества корреляционного анализа, восстановления пропущенных векторов, подавления шумов, автоматического выбора параметров обработки и оценки неопределенности.

Другое важное направление связано с интеграцией PIV с численным моделированием. Совмещение экспериментальных данных с CFD-расчетами позволяет создавать более точные цифровые модели потоковых систем, проводить валидацию расчетов и оптимизировать инженерные конструкции.

Также возрастает интерес к томографическому и голографическому PIV, которые позволяют получать объемную информацию о течении. Такие подходы особенно важны для исследования сложных трехмерных турбулентных структур.

Комплекс цифровой трассерной визуализации PIV является высокоинформативной оптико-измерительной системой для исследования жидкостных и газовых потоков. Он позволяет получать количественные поля скорости бесконтактным способом, анализировать пространственную и временную структуру течений, выявлять вихревые образования, зоны отрыва, процессы смешения и турбулентные характеристики.

Благодаря сочетанию цифровых камер, лазерного освещения, точной синхронизации и корреляционной обработки изображений PIV стал одним из наиболее эффективных методов экспериментальной диагностики потоков. Комплекс может использоваться в фундаментальных исследованиях, инженерных испытаниях, промышленной оптимизации, биомеханике, микрофлюидике и валидации численных моделей.

Дальнейшее развитие технологии связано с ростом быстродействия, повышением точности, расширением объемных измерений и внедрением интеллектуальных алгоритмов обработки данных.
