Evercam ShadowFlow: как увидеть невидимое движение воздуха

Такие системы применяются там, где важно увидеть не сам объект, а его влияние на окружающую среду: ударные волны, турбулентные потоки, тепловые струи, вихри, следы от движущихся тел и процессы смешения газов.

Что такое теневой метод

Теневой метод — это оптический способ наблюдения неоднородностей в прозрачной среде. Если свет проходит через область с разной плотностью, температурой или давлением, его лучи слегка отклоняются. Эти отклонения обычно слишком малы, чтобы их заметить напрямую, но специальная оптическая схема превращает их в видимые контрастные картины.

Иначе говоря, теневой метод делает видимыми те процессы, которые происходят в воздухе или другой прозрачной среде, но не имеют собственного цвета и формы.

Как работает Evercam ShadowFlow

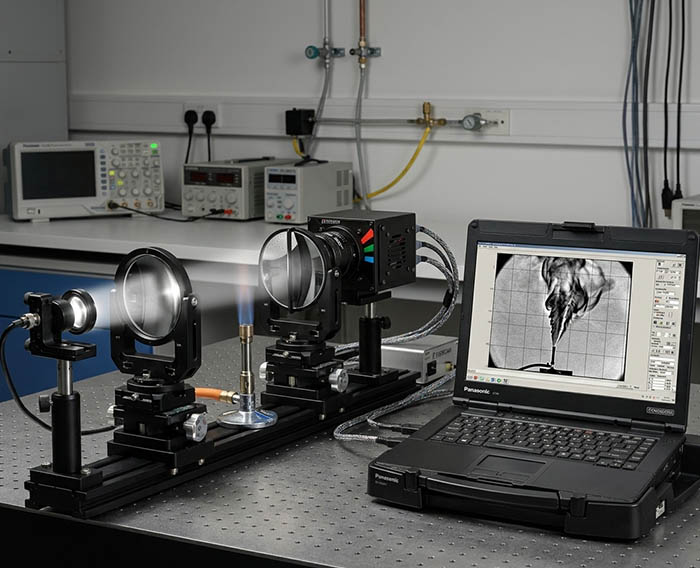

Комплекс Evercam ShadowFlow объединяет высокоскоростную камеру, источник света, оптические элементы, систему синхронизации и программное обеспечение для анализа изображения.

Во время эксперимента свет проходит через исследуемую область и попадает в объектив камеры. Если в этой области возникают перепады плотности, например из-за нагрева, движения газа или ударной волны, световой поток искажается. Камера фиксирует эти искажения с высокой частотой кадров, превращая быстротечное явление в последовательность изображений, доступную для детального изучения.

Высокоскоростная съемка особенно важна для процессов, которые длятся миллисекунды или даже микросекунды. Обычная камера в таких условиях успевает зафиксировать лишь размытый след, тогда как Evercam ShadowFlow позволяет разложить событие на отдельные фазы.

Что можно исследовать

Evercam ShadowFlow подходит для наблюдения за потоками воздуха и газов, тепловыми конвективными струями, аэродинамическими следами, турбулентностью, фронтами ударных волн, распространением пламени, смешением газов и процессами истечения из сопел.

Система может использоваться в аэродинамике, теплофизике, энергетике, двигателестроении, промышленной диагностике, научных лабораториях и образовательных демонстрациях. Она помогает не только увидеть процесс, но и понять его структуру: где возникает вихрь, как распространяется волна, как меняется форма потока во времени.

Почему это важно

Многие физические процессы невозможно оценить только по внешнему виду объекта. Например, нагретый поток воздуха над поверхностью может быть полностью прозрачным, но при этом существенно влиять на охлаждение, сопротивление, устойчивость или эффективность технической системы.

Визуализация таких потоков помогает инженерам и исследователям принимать более точные решения. Можно сравнивать разные конструкции, проверять расчетные модели, выявлять нестабильности и находить причины нежелательных эффектов.

Преимущества комплекса

Главное преимущество Evercam ShadowFlow — возможность наблюдать быстрые и слабоконтрастные процессы без внесения датчиков в исследуемую среду. Это означает, что сам метод практически не нарушает поток и позволяет получать более естественную картину явления.

Высокая частота съемки делает систему пригодной для анализа кратковременных событий, а цифровая обработка изображений помогает усилить контраст, выделить характерные структуры и провести количественную оценку динамики процесса.

От наблюдения к анализу

Современная высокоскоростная визуализация — это не только красивые кадры. Последовательность изображений можно использовать для измерения скорости распространения фронта, оценки формы потока, анализа частотных колебаний и сравнения экспериментальных данных с численным моделированием.

Evercam ShadowFlow превращает невидимую динамику среды в измеряемую информацию. Благодаря этому исследователь получает не просто видеозапись, а инструмент для понимания физики процесса.
