Evercam WeldVision: высокоскоростная видеорегистрация процессов сварки

Сварка — это процесс, в котором за доли секунды происходят десятки важных событий: зажигание дуги, перенос капель металла, формирование сварочной ванны, разбрызгивание, колебания расплава, изменение геометрии шва и взаимодействие тепла с материалом. Для человеческого глаза большая часть этих явлений остаётся скрытой. Обычная видеосъёмка тоже часто не помогает: процесс слишком яркий, быстрый и контрастный.

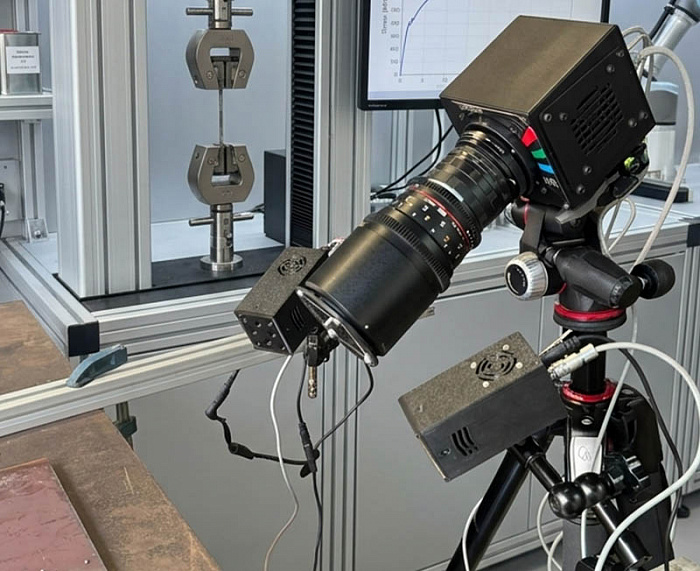

Evercam WeldVision — это комплекс высокоскоростной видеорегистрации процессов сварки, предназначенный для детального наблюдения, анализа и документирования быстропротекающих явлений в зоне сварки. Он помогает увидеть то, что обычно скрыто за интенсивным свечением дуги и высокой скоростью процесса.

Почему сварку сложно изучать обычными методами

На первый взгляд сварка кажется непрерывным процессом: горит дуга, плавится металл, формируется шов. Но в действительности сварочная зона постоянно меняется. Металл переносится порциями, сварочная ванна колеблется, капли отделяются от электрода, брызги вылетают с большой скоростью, а дуга меняет форму и положение.

Многие из этих событий длятся миллисекунды или даже микросекунды. Если камера снимает с обычной частотой 25 или 30 кадров в секунду, между двумя соседними кадрами успевает произойти целая цепочка изменений. В результате исследователь видит только усреднённую картину, а не реальную динамику процесса.

Кроме того, сварочная дуга создаёт экстремально яркое свечение. Оно может засвечивать изображение, скрывать контуры электрода, капель, ванны и кромок изделия. Поэтому для качественной видеорегистрации нужны не только высокая частота съёмки, но и правильно подобранная оптика, фильтры, подсветка, настройки экспозиции и синхронизация.

Что позволяет увидеть Evercam WeldVision

Комплекс Evercam WeldVision позволяет разложить сварочный процесс на последовательность кадров и рассмотреть его в замедленном виде. Это даёт возможность изучать детали, которые невозможно уверенно оценить визуально.

С помощью высокоскоростной видеорегистрации можно наблюдать момент зажигания дуги, стабильность её горения, форму и положение дугового столба, характер переноса металла, отделение капель, образование брызг, поведение сварочной ванны, формирование шва, взаимодействие электрода с материалом и появление дефектов.

Такая информация особенно важна при подборе режимов сварки, сравнении расходных материалов, настройке оборудования, исследовании новых технологий и анализе причин нестабильного качества шва.

Высокоскоростная съёмка как измерительный инструмент

Evercam WeldVision — это не просто средство визуального наблюдения. При правильной настройке комплекс превращает видеозапись в источник измерительных данных. По кадрам можно оценивать скорость движения капель, частоту их отделения, траектории брызг, размеры сварочной ванны, динамику перемещения дуги, временные интервалы между событиями и изменение геометрии процесса.

Например, если при определённом режиме сварки появляется повышенное разбрызгивание, высокоскоростная съёмка позволяет понять, когда именно оно возникает: в момент короткого замыкания, при отделении капли, при изменении длины дуги или при нестабильной подаче проволоки.

Такой подход помогает перейти от субъективных оценок вроде «процесс нестабилен» к конкретным наблюдаемым причинам.

Применение в исследовании сварочных технологий

Evercam WeldVision может использоваться в научных и прикладных исследованиях различных сварочных процессов. Комплекс подходит для анализа дуговой сварки, сварки плавящимся и неплавящимся электродом, импульсных режимов, лазерной и гибридной сварки, наплавки, микросварки, роботизированных сварочных операций и других процессов, где важна динамика зоны соединения.

В исследовательской лаборатории высокоскоростная видеорегистрация помогает проверять гипотезы о поведении расплава, влиянии параметров тока, напряжения, скорости подачи проволоки, защитного газа, геометрии разделки и состава материала.

При разработке новых режимов сварки она позволяет увидеть, как изменение одного параметра влияет на весь процесс: от устойчивости дуги до конечной формы шва.

Контроль и оптимизация технологических режимов

На производстве качество сварного соединения зависит от множества факторов. Даже небольшие изменения режима могут привести к дефектам: пористости, непровару, прожогам, подрезам, избыточному разбрызгиванию или нестабильной форме шва.

Evercam WeldVision помогает инженерам и технологам анализировать процесс до появления готового дефекта. Если видно, что ванна ведёт себя нестабильно, дуга отклоняется, капли переносятся нерегулярно или металл разбрызгивается, можно скорректировать параметры ещё на этапе настройки технологии.

Комплекс особенно полезен при отработке новых изделий, переходе на другие материалы, внедрении роботизированной сварки, сравнении источников питания, горелок, проволоки, электродов и защитных газов.

Роботизированная сварка и автоматизация

В роботизированных сварочных системах процесс может выглядеть стабильным внешне, но при этом внутри зоны сварки происходят быстрые отклонения. Высокоскоростная видеорегистрация позволяет проверить, насколько точно робот выдерживает траекторию, как изменяется положение дуги относительно стыка, как ведёт себя ванна при изменении направления движения и что происходит на участках разгона, торможения или поворота.

Evercam WeldVision может использоваться для отладки программ роботизированной сварки, анализа повторяемости процесса и поиска причин локальных дефектов на сложных траекториях.

Особенно важна такая диагностика при сварке тонких материалов, ответственных соединений и изделий со сложной геометрией.

Анализ разбрызгивания и переноса металла

Одна из ключевых задач при исследовании сварки — понимание механизма переноса металла. При разных режимах капли могут переноситься по-разному: крупными порциями, мелкими каплями, струйно, импульсно или через короткие замыкания.

Обычным наблюдением различить эти режимы сложно. Evercam WeldVision позволяет увидеть момент образования капли, её рост, отделение, движение через дуговой промежуток и попадание в сварочную ванну.

То же относится к разбрызгиванию. Высокоскоростная съёмка показывает не только количество брызг, но и причину их появления, направление вылета, скорость, размер и связь с электрическими параметрами процесса.

Совместная регистрация видео и технологических сигналов

Для глубокого анализа сварки важно сопоставлять изображение с параметрами процесса. Evercam WeldVision может применяться в составе измерительного комплекса, где видеозапись синхронизируется с током, напряжением, скоростью подачи проволоки, сигналами источника питания, положением робота, усилием прижатия, температурой или другими данными.

Такой подход позволяет точно определить, какой электрический или механический режим соответствует конкретному кадру. Например, можно увидеть, как изменение тока влияет на форму дуги, как скачок напряжения связан с отделением капли или как изменение скорости подачи проволоки отражается на стабильности ванны.

Синхронизация данных делает анализ не только наглядным, но и количественным.

Оптика, фильтры и подсветка

Качество съёмки сварки во многом зависит от правильной оптической схемы. Из-за высокой яркости дуги обычное изображение может быть полностью засвечено. Поэтому в составе комплекса Evercam WeldVision могут использоваться специальные светофильтры, объективы, защитные стёкла, нейтральные фильтры, узкополосные фильтры и внешняя подсветка.

Фильтрация позволяет уменьшить влияние яркого свечения и выделить нужные элементы процесса: контуры электрода, каплю, сварочную ванну, кромки заготовки или шов. В некоторых задачах применяют подсветку, которая помогает видеть геометрию объекта даже на фоне интенсивной дуги.

Правильно подобранная оптика превращает видеосъёмку из красивого замедленного ролика в полноценный инструмент диагностики.

Где применяется Evercam WeldVision

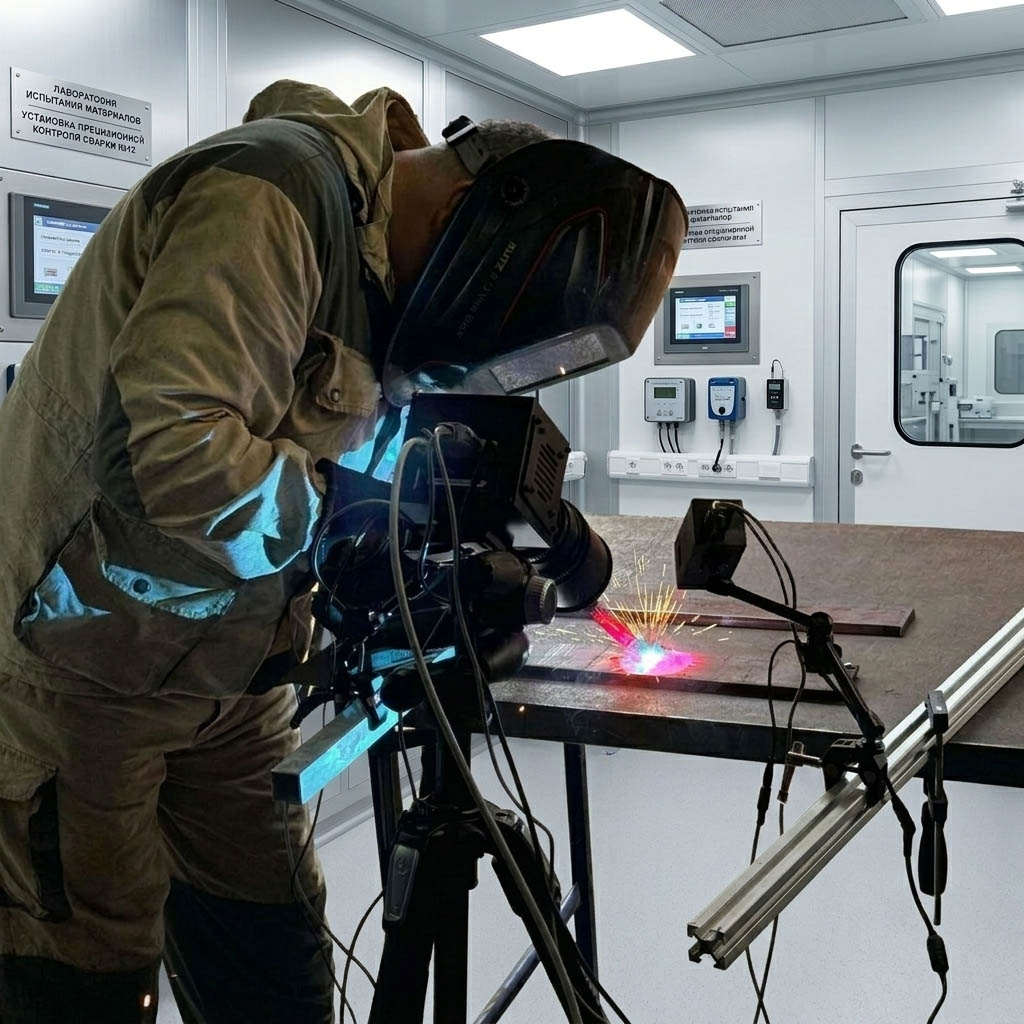

Комплекс может быть полезен в сварочных лабораториях, на производственных предприятиях, в центрах разработки технологий, учебных организациях, испытательных лабораториях и научных институтах.

Его применяют для настройки режимов сварки, исследования новых материалов, анализа дефектов, сравнения расходных материалов, контроля роботизированных процессов, обучения специалистов и документирования экспериментов.

В образовательной среде Evercam WeldVision помогает показать студентам и инженерам реальную динамику сварки. То, что обычно воспринимается как яркое пятно дуги, превращается в понятную последовательность физических событий.

Преимущества для инженеров и технологов

Главное преимущество Evercam WeldVision — возможность увидеть процесс в развитии. Это особенно важно, когда результат на готовом шве уже известен, но причина дефекта остаётся непонятной.

Высокоскоростная видеорегистрация помогает быстрее находить нестабильные участки, сокращать количество пробных сварок, обосновывать выбор режимов, сравнивать оборудование и повышать воспроизводимость процесса.

Для инженера это означает меньше догадок и больше фактических данных. Для производства — меньше брака, быстрее настройка технологии и лучшее понимание причин отклонений.

От наблюдения к управлению качеством

Современная сварка требует не только мощного оборудования, но и точной диагностики. Чем быстрее процесс, тем важнее уметь его правильно зарегистрировать и проанализировать.

Evercam WeldVision делает быстропротекающие явления в зоне сварки видимыми, измеряемыми и понятными. Комплекс помогает исследовать физику процесса, оптимизировать технологические параметры, выявлять причины дефектов и повышать стабильность сварных соединений.

Высокоскоростная видеорегистрация становится мостом между тем, что происходит в сварочной зоне, и тем, что инженер может измерить, объяснить и улучшить.
