Видеоэкстензометр Evercam StrainVision

Видеоэкстензометр Evercam StrainVision: высокоскоростная съёмка и анализ деформаций

Испытания материалов давно перестали ограничиваться только графиком «нагрузка — перемещение». Для инженера важно не просто узнать, при каком усилии образец разрушился, а понять, как именно он деформировался до разрушения: где возникла локальная зона растяжения, когда началось сужение, как распространялась трещина, почему один материал выдержал нагрузку, а другой потерял устойчивость раньше.

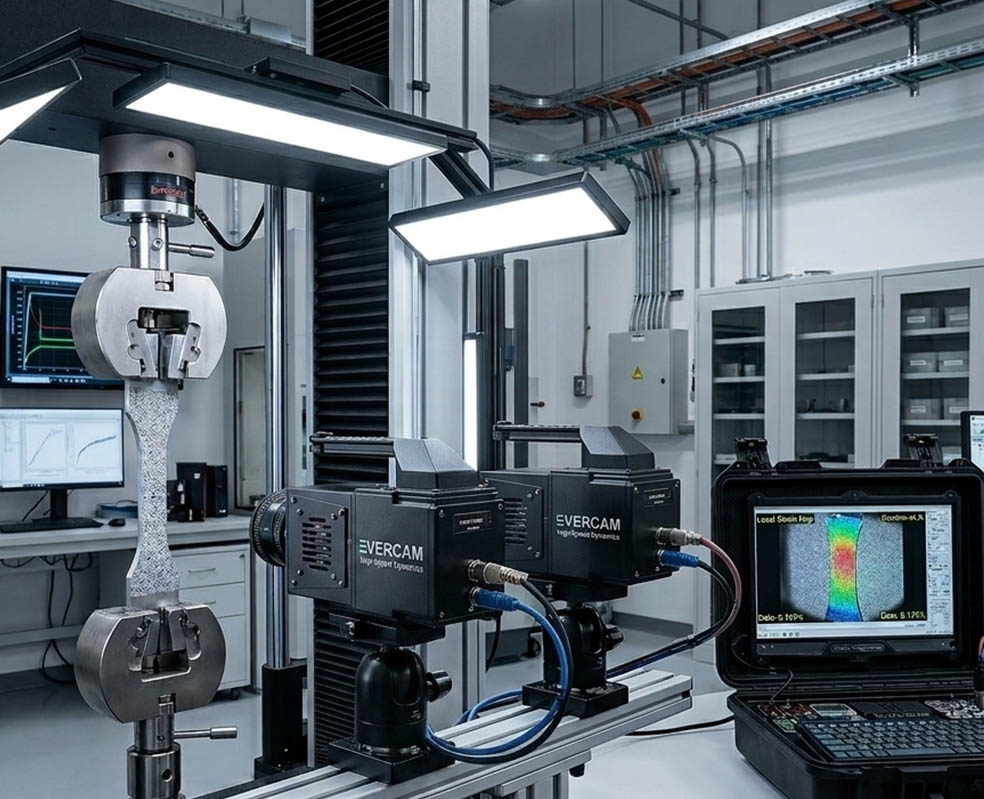

Видеоэкстензометр Evercam StrainVision — это комплекс высокоскоростной съёмки и анализа деформаций, который позволяет бесконтактно измерять перемещения, удлинения и деформации образцов по видеозаписи. Он объединяет высокоскоростную камеру, оптику, освещение, синхронизацию с испытательным оборудованием и программный анализ изображения.

Главная идея системы проста: если точно отслеживать движение контрольных точек или структуры поверхности на каждом кадре, можно получить количественную картину деформации во времени. При этом на образец не нужно устанавливать механический датчик, который может влиять на результат испытания или разрушиться вместе с материалом.

Почему деформации важно измерять бесконтактно

Классические контактные экстензометры хорошо работают во многих стандартных испытаниях, но у них есть ограничения. Они крепятся непосредственно на образец, имеют собственную массу, диапазон перемещений и механическую жёсткость. При испытании хрупких, тонких, мягких, горячих, миниатюрных или быстроразрушающихся материалов контактный датчик может быть неудобен или даже невозможен.

Бесконтактный видеоэкстензометр решает эту проблему. Evercam StrainVision наблюдает за объектом на расстоянии и измеряет деформацию по изображению. Это особенно важно при динамических испытаниях, испытаниях до разрушения, высокоскоростных процессах, работе с образцами сложной формы и ситуациях, где нельзя допустить влияния измерительного устройства на объект.

Кроме того, видеоданные сохраняют не только численное значение деформации, но и визуальную историю всего эксперимента. Исследователь может вернуться к любому моменту испытания и увидеть, что именно происходило с образцом.

Как работает Evercam StrainVision

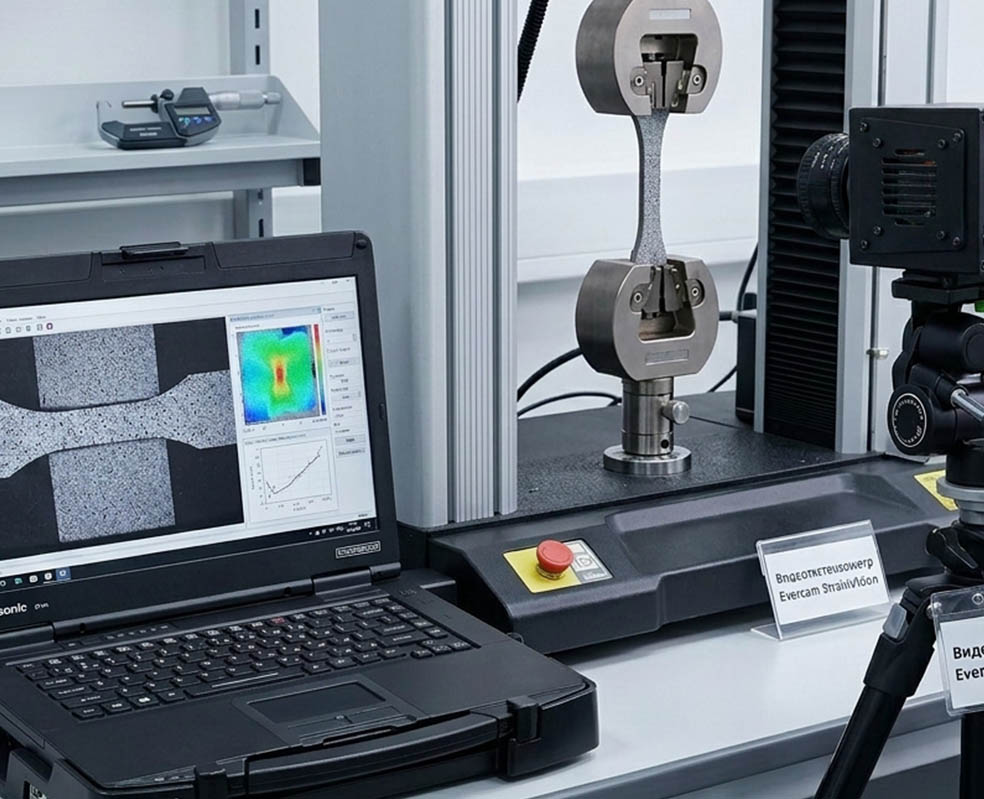

Во время испытания камера регистрирует последовательность кадров с высокой частотой. На поверхности образца могут быть нанесены метки, контрастный рисунок или естественная текстура материала. Программное обеспечение отслеживает положение выбранных точек, зон или участков изображения и рассчитывает их перемещение во времени.

Если известна исходная база измерения, система определяет относительное удлинение, скорость деформации, локальные перемещения, поперечное сужение и другие параметры. При использовании нескольких зон отслеживания можно оценивать неоднородность деформации и выявлять момент, когда материал перестаёт растягиваться равномерно.

В отличие от простой видеозаписи, Evercam StrainVision превращает каждый кадр в измерительную информацию. Видео становится не только иллюстрацией эксперимента, но и источником численных данных.

Высокоскоростная съёмка для быстрых процессов

Многие материалы разрушаются слишком быстро, чтобы обычная камера могла зафиксировать весь процесс. Разрыв полимерной плёнки, разрушение композита, ударное растяжение, динамическое сжатие, отрыв клеевого соединения или распространение трещины могут занимать миллисекунды.

Высокоскоростная съёмка Evercam StrainVision позволяет рассмотреть такие события по кадрам. Это помогает определить, где началась локализация деформации, как быстро развивался дефект, какие участки образца работали до разрушения и как менялась форма материала перед потерей прочности.

Для испытательных лабораторий это особенно важно: конечный результат разрушения часто виден хорошо, но причина становится понятной только при анализе динамики.

Что можно измерять с помощью видеоэкстензометра

Evercam StrainVision позволяет измерять продольное удлинение, поперечное сужение, перемещения отдельных точек, относительную деформацию между метками, скорость деформации, динамику раскрытия трещины, прогиб, изгиб, растяжение тонких образцов, поведение зоны шейки и момент начала локализации.

Система может использоваться как для стандартных испытаний на растяжение, так и для более сложных экспериментов: сжатия, изгиба, циклического нагружения, ударных испытаний, отрыва, сдвига, испытаний клеевых соединений, испытаний резин, пластиков, металлов, композитов, тканей, плёнок и биоматериалов.

Важное преимущество видеометода — гибкость. После испытания можно изменить область анализа, выбрать другие точки, уточнить участок измерения или сравнить несколько зон образца без повторного эксперимента.

Синхронизация с испытательной машиной

Для полноценного анализа деформаций важно сопоставить видеоданные с нагрузкой, перемещением траверсы, временем, сигналами датчиков и режимом испытательной машины. Evercam StrainVision может использоваться в синхронном измерительном комплексе, где каждый кадр связан с параметрами испытания.

Это позволяет строить зависимости «напряжение — деформация», определять модуль упругости, предел текучести, момент начала шейки, точку разрушения и другие характеристики материала на основе бесконтактного измерения деформации.

Синхронизация особенно полезна при быстрых испытаниях, когда события развиваются стремительно и даже небольшое временное рассогласование может исказить интерпретацию результата.

Анализ локальных деформаций

Обычный экстензометр измеряет среднее удлинение между двумя точками. Это полезно, но не всегда достаточно. Реальный материал может деформироваться неравномерно: где-то возникает локальное растяжение, где-то начинается сдвиг, где-то зарождается трещина.

Evercam StrainVision позволяет отслеживать несколько областей одновременно и наблюдать распределение деформации по поверхности образца. Это помогает понять, является ли деформация однородной или локализуется в конкретной зоне.

Для композитов, сварных соединений, клеевых швов, аддитивно изготовленных деталей и материалов с неоднородной структурой такая информация особенно ценна. Она показывает не только итоговую прочность, но и механизм работы материала под нагрузкой.

Когда контактный датчик невозможен

Есть испытания, где контактный экстензометр использовать трудно. Например, при работе с очень тонкими плёнками, мягкими эластомерами, хрупкими образцами, малогабаритными деталями, горячими материалами, быстроразрушающимися объектами или образцами, которые нельзя повреждать креплением датчика.

В таких случаях Evercam StrainVision становится удобной альтернативой. Камера не касается образца, не добавляет массы, не ограничивает его движение и не мешает разрушению. При этом система сохраняет возможность точного измерения деформации.

Бесконтактный подход также повышает безопасность при испытаниях до разрушения, когда фрагменты образца могут разлетаться или контактный датчик может быть повреждён.

Применение в материаловедении и промышленности

Evercam StrainVision может применяться в научных лабораториях, испытательных центрах, отделах контроля качества, производственных предприятиях и инженерных бюро. Он полезен там, где требуется не только получить значение прочности, но и понять поведение материала под нагрузкой.

В материаловедении система помогает исследовать новые сплавы, полимеры, композиты, покрытия, клеевые соединения и биоматериалы. В промышленности — проверять стабильность партий, сравнивать поставщиков, контролировать технологические изменения и анализировать причины разрушения изделий.

Для разработчиков продукции видеоэкстензометр даёт возможность увидеть, как деталь или материал ведёт себя в реальных условиях нагружения, а не только по итоговому числу в протоколе испытаний.

Видео как доказательная база эксперимента

Одно из важных преимуществ Evercam StrainVision — сохранение полной визуальной истории испытания. Численные данные можно дополнить видеозаписью, на которой видно поведение образца в каждый момент времени.

Это удобно для отчётов, экспертного анализа, обучения, сравнения серий испытаний и подтверждения корректности результата. Если возник вопрос, почему образец разрушился именно так, можно вернуться к записи и проверить: не было ли смещения захватов, проскальзывания, дефекта поверхности, преждевременной локализации или нестандартного характера разрушения.

Таким образом, видеозапись становится не приложением к измерениям, а полноценной частью экспериментальных данных.

Преимущества Evercam StrainVision

Evercam StrainVision объединяет несколько важных возможностей: бесконтактное измерение деформаций, высокоскоростную регистрацию быстрых процессов, анализ перемещений по изображению, синхронизацию с испытательным оборудованием и визуальное документирование эксперимента.

Для лаборатории это означает более информативные испытания. Для инженера — лучшее понимание причин деформации и разрушения. Для производства — более точный контроль качества и возможность быстрее находить отклонения в материалах или технологиях.

Комплекс особенно полезен там, где стандартного измерения недостаточно: при динамических испытаниях, исследовании локальных деформаций, анализе разрушения, испытаниях сложных материалов и работе с образцами, к которым нельзя подключить контактный датчик.

От измерения удлинения к пониманию разрушения

Видеоэкстензометр Evercam StrainVision показывает, что деформация — это не просто число в таблице. Это процесс, который развивается во времени и пространстве. Его можно увидеть, измерить и связать с нагрузкой, структурой материала и условиями испытания.

Высокоскоростная съёмка делает быстрые изменения доступными для анализа, а видеоизмерения превращают изображение в количественные данные. Благодаря этому Evercam StrainVision помогает не только фиксировать результат испытания, но и понимать путь, по которому материал пришёл к этому результату.

Для современной лаборатории такой подход становится важным шагом от простого контроля прочности к глубокому анализу поведения материалов под нагрузкой.
