Evercam IRIG-B

Блок приема и распределения времени GPS/ГЛОНАСС для синхронизации измерительного и видеорегистрирующего оборудования

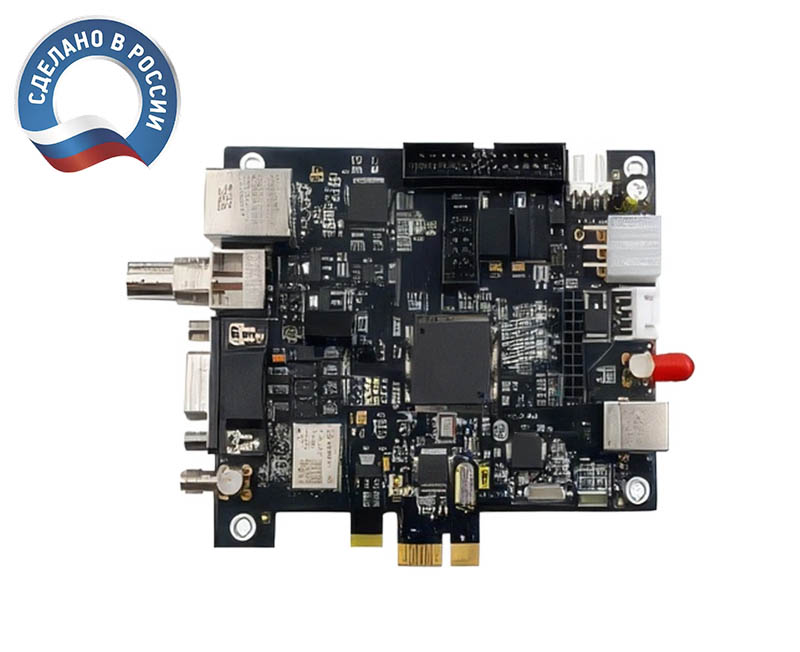

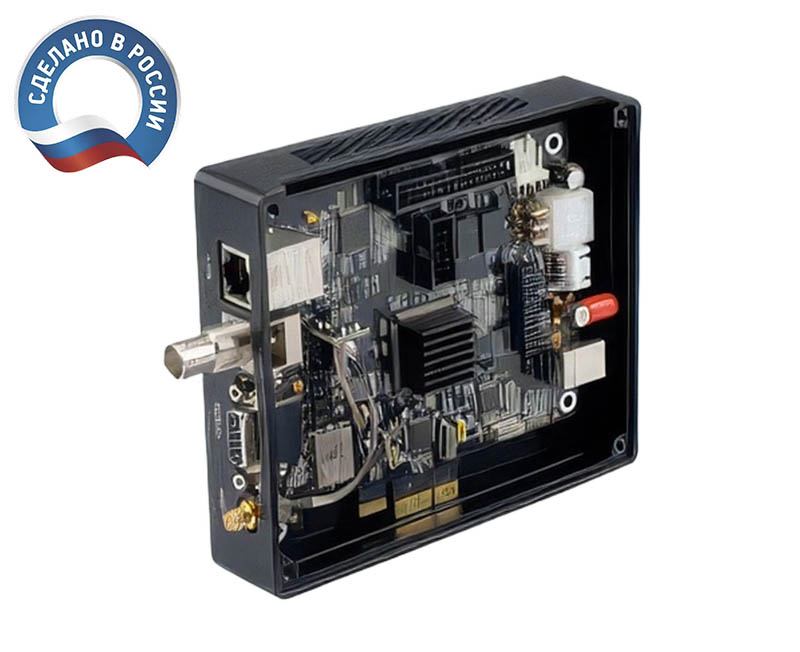

Evercam IRIG-B PCI-E Изготовление в виде PCI-E x1 платы	Evercam IRIG-B unit Изготовление в виде отдельного блока в герметичном корпусе
140 000,00	160 000,00

Современные измерительные, испытательные и видеорегистрирующие комплексы часто включают в себя оборудование различных типов: высокоскоростные видеокамеры, регистраторы данных, вычислительные станции, контроллеры, датчики и устройства локальной вычислительной сети. Для корректного анализа результатов работы таких систем необходимо обеспечить точную временную синхронизацию всех элементов комплекса.

Особенно важной задача синхронизации становится при регистрации быстропротекающих процессов. В высокоскоростной видеосъемке даже незначительная временная ошибка может привести к некорректной интерпретации последовательности событий. Аналогичные требования предъявляются к испытательным стендам и измерительным системам, где данные от разных источников должны сопоставляться по единой временной шкале.

Блок приема и распределения времени GPS/ГЛОНАСС предназначен для решения этой задачи. Он обеспечивает прием точного времени и даты от спутниковых навигационных систем, а затем передает синхронизирующую информацию потребителям по нескольким интерфейсам и протоколам.

Назначение блока приема времени

Основное назначение блока заключается в высокоточном приеме текущего времени и даты от спутниковых навигационных систем GPS/ГЛОНАСС и последующем распределении этих данных между подключенными устройствами. Использование спутникового источника времени позволяет получить независимую и стабильную временную опору, применимую для синхронизации оборудования в лабораторных, промышленных и полевых условиях.

Устройство может использоваться в составе комплексов высокоскоростной видеорегистрации, систем технического зрения, испытательных стендов, измерительных установок и распределенных систем мониторинга. При этом блок обеспечивает совместимость с различными типами потребителей за счет поддержки нескольких форматов выдачи временной информации.

Важным преимуществом такого подхода является возможность объединения разнородного оборудования в единую синхронизированную систему. Каждый элемент комплекса получает временную информацию в подходящем для него формате, что упрощает интеграцию и снижает необходимость в дополнительных преобразователях сигналов.

Использование спутниковых систем GPS/ГЛОНАСС

Спутниковые навигационные системы GPS и ГЛОНАСС являются надежными источниками точного времени. В составе рассматриваемого блока они используются не только для получения навигационной информации, но и для формирования стабильной временной шкалы, пригодной для синхронизации технических устройств.

Прием времени от спутниковых систем позволяет обеспечить автономность синхронизации относительно локальной инфраструктуры. Это особенно важно при проведении испытаний на удаленных площадках, в мобильных измерительных комплексах или в системах, где отсутствует постоянный доступ к внешним сетевым источникам времени.

Совместное использование GPS и ГЛОНАСС повышает надежность приема и устойчивость работы блока. Наличие двух спутниковых систем расширяет возможности позиционирования и временной синхронизации, что особенно актуально при эксплуатации оборудования в условиях ограниченной видимости небосвода или сложной электромагнитной обстановки.

Передача таймкода IRIG-B для высокоскоростных видеокамер

Для высокоскоростных видеокамер блок может выдавать временную информацию в формате таймкода стандартов IRIG-B B000 и IRIG-B B120. Данные стандарты широко применяются в измерительной технике, испытательных системах и видеорегистрирующем оборудовании для точной временной маркировки кадров и событий.

Формат IRIG-B позволяет передавать информацию о времени в виде специализированного сигнала, который может быть использован камерой или внешним регистратором для синхронизации съемки. Применение таймкода особенно важно при работе с несколькими камерами, когда необходимо сопоставить кадры, полученные с разных точек наблюдения.

Поддержка IRIG-B B000 и B120 расширяет область применения блока, поскольку разные типы оборудования могут требовать различные варианты представления временного кода. За счет этого устройство может быть интегрировано в уже существующие комплексы без существенной переработки их архитектуры.

Синхронизация по протоколу NTP

Для устройств локальной вычислительной сети предусмотрена передача времени по протоколу NTP. Этот протокол является распространенным средством синхронизации системного времени компьютеров, серверов, сетевых регистраторов и другого оборудования, работающего в составе IP-инфраструктуры.

Использование NTP позволяет синхронизировать рабочие станции, программные комплексы обработки данных и сетевые устройства с единым источником времени. Это обеспечивает согласованность временных меток в журналах событий, файлах данных, видеозаписях и результатах измерений.

В составе распределенных систем NTP играет важную роль, поскольку позволяет использовать стандартные сетевые механизмы без необходимости прокладки отдельных специализированных линий синхронизации ко всем устройствам. Таким образом, блок приема времени может выполнять функцию центрального источника синхронизации для локальной вычислительной сети.

Сигнал 1PPS как средство точной секундной синхронизации

Одним из важных выходных сигналов блока является 1PPS, то есть импульс начала каждой секунды. Такой сигнал используется для точной привязки оборудования к границам секунд и является распространенным средством аппаратной синхронизации.

Сигнал 1PPS особенно полезен в системах, где требуется высокая точность временной привязки и минимальная задержка между источником времени и потребителем. Он может применяться для синхронизации регистраторов, измерительных модулей, контроллеров и иных устройств, способных принимать внешний секундный импульс.

В отличие от программных методов синхронизации, аппаратный импульс 1PPS обеспечивает более строгую временную определенность. Это делает его востребованным в задачах, где важна точная фиксация момента начала измерения, срабатывания события или записи данных.

Передача навигационных данных по протоколу NMEA 0183

Помимо временной информации, блок обеспечивает выдачу навигационных данных по протоколу NMEA 0183. Этот протокол широко используется в навигационном и измерительном оборудовании для передачи данных о времени, координатах, состоянии спутникового приема и другой служебной информации.

Наличие NMEA 0183 позволяет подключать блок к устройствам, которым требуется не только точная временная шкала, но и сведения о навигационном состоянии. Такие данные могут использоваться для документирования условий проведения испытаний, привязки измерений к местоположению или контроля качества спутникового приема.

Передача данных NMEA 0183 через интерфейсы RS-485 и UART обеспечивает совместимость с широким спектром аппаратных средств. Это делает устройство пригодным как для интеграции в современные цифровые комплексы, так и для подключения к специализированному оборудованию с последовательными интерфейсами.

Интерфейсы RS-485 и UART

Поддержка интерфейсов RS-485 и UART расширяет возможности подключения блока к различным потребителям. UART является простым и распространенным последовательным интерфейсом, применяемым во встроенных системах, контроллерах и отладочном оборудовании. RS-485, в свою очередь, обладает высокой устойчивостью при передаче данных на большие расстояния и хорошо подходит для промышленной эксплуатации.

Интерфейс RS-485 особенно актуален в условиях, когда необходимо передавать данные между устройствами, расположенными на значительном расстоянии друг от друга. Его дифференциальный принцип передачи обеспечивает повышенную устойчивость к помехам, что важно для промышленных и испытательных объектов.

Наличие обоих интерфейсов позволяет использовать блок в системах с различной архитектурой. В зависимости от требований конкретного комплекса временные и навигационные данные могут передаваться как на локальные контроллеры, так и на удаленные устройства сбора и обработки информации.

Интеграция в разнородные измерительные системы

Одним из ключевых преимуществ блока является возможность синхронизации разнородного оборудования. В составе одного комплекса могут одновременно использоваться высокоскоростные видеокамеры, компьютеры, сетевые устройства, контроллеры и измерительные модули. Каждое из этих устройств может поддерживать собственный способ приема временной информации.

Блок приема времени решает эту задачу за счет многоканальной и многоформатной выдачи данных. Видеокамеры могут получать таймкод IRIG-B, сетевые устройства — время по NTP, измерительные модули — сигнал 1PPS, а контроллеры — данные NMEA 0183 через RS-485 или UART.

Такой подход снижает сложность построения системы и позволяет использовать единый источник времени для всех участников измерительного процесса. В результате временные метки, кадры видеозаписи и данные датчиков могут быть сопоставлены между собой с высокой точностью.

Применение при проведении измерений и испытаний

При проведении измерений и испытаний точность временной привязки является одним из факторов, определяющих достоверность результатов. Если разные подсистемы комплекса работают по несогласованным временным шкалам, последующий анализ может быть затруднен или содержать ошибки.

Использование блока GPS/ГЛОНАСС позволяет сформировать единую временную основу для всех устройств, участвующих в регистрации данных. Это особенно важно при изучении быстропротекающих процессов, сравнении показаний датчиков, анализе видеоматериалов и сопоставлении событий, зафиксированных различными средствами измерения.

В испытательных комплексах блок может выполнять функцию центрального узла синхронизации, обеспечивая единое время для камер, регистраторов и вычислительных систем. Это повышает воспроизводимость экспериментов и упрощает последующую обработку данных.

Значение для высокоскоростной видеосъемки

Высокоскоростная видеосъемка требует точной временной маркировки кадров, особенно если съемка ведется несколькими камерами или совмещается с измерением физических параметров. При высокой частоте кадров даже небольшое рассогласование времени может привести к ошибкам при определении последовательности событий.

Передача таймкода IRIG-B позволяет синхронизировать видеокамеры с единым источником времени и обеспечить точную привязку видеоряда. Это важно при анализе динамических процессов, регистрации испытаний, исследовании движения объектов и сопоставлении видеоданных с показаниями датчиков.

Возможность одновременной выдачи времени по другим интерфейсам обеспечивает синхронизацию не только камер, но и сопутствующего оборудования. Благодаря этому весь измерительный комплекс работает в единой временной системе.

Повышение точности фиксации событий

Точная фиксация событий является важной задачей в научных, инженерных и промышленных системах. Временная метка позволяет определить момент возникновения события, его длительность, последовательность относительно других событий и связь с измеренными параметрами.

Блок приема и распределения времени GPS/ГЛОНАСС повышает точность фиксации событий за счет использования спутникового времени и аппаратных сигналов синхронизации. Это особенно важно при работе с данными, поступающими от нескольких независимых источников.

В результате оператор или исследователь получает возможность корректно сопоставлять видеозаписи, измерительные данные и сетевые события. Это повышает качество анализа и снижает вероятность ошибочных выводов, связанных с временным рассогласованием оборудования.
