Evercam PH-LD

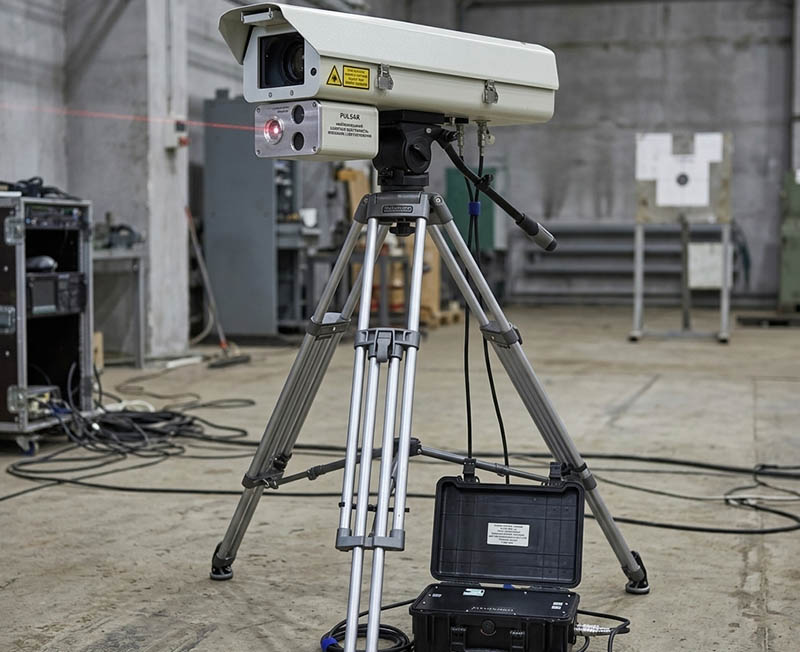

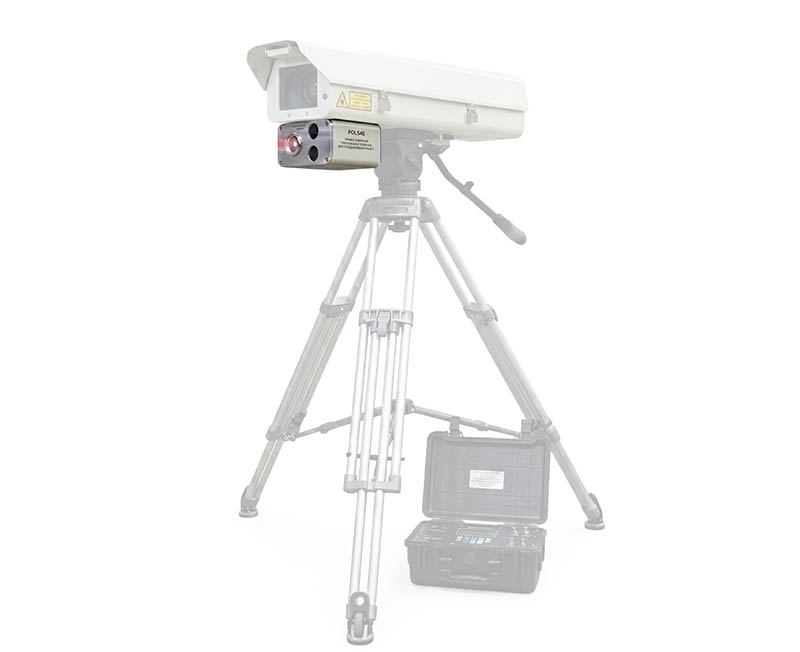

Лазерный целеуказатель, встроенный в кожух высокоскоростной видеокамеры на штативе

Высокоскоростная видеосъемка применяется для регистрации быстропротекающих процессов, требующих точного выбора зоны наблюдения и стабильного положения камеры. При работе с малыми объектами, короткими временными интервалами и высокой частотой кадров особенно важна предварительная настройка направления оптической оси. Ошибка наведения может привести к тому, что исследуемое событие окажется частично или полностью вне кадра.

Одним из средств повышения точности наведения является лазерный целеуказатель, встроенный в кожух высокоскоростной видеокамеры. В отличие от внешних временных указателей, интегрированное устройство сохраняет постоянное положение относительно корпуса камеры и может использоваться для оперативной ориентации системы на объект наблюдения. Установка камеры на штатив обеспечивает механическую устойчивость, а встроенный лазер облегчает подготовку съемки и последующую проверку направления.

Назначение лазерного целеуказателя в системе высокоскоростной видеосъемки

Лазерный целеуказатель предназначен для визуального обозначения направления, в котором ориентирована видеокамера. Его основная функция заключается в упрощении наведения на объект или область съемки. При включении лазер формирует световую точку или линию на поверхности объекта, мишени или калибровочной плоскости, что позволяет оператору быстро оценить направление камеры.

В высокоскоростной видеосъемке это особенно важно из-за ограниченного поля зрения, которое часто возникает при использовании длиннофокусных или макрообъективов. Чем меньше область кадра, тем выше требования к точности предварительного позиционирования. Лазерный целеуказатель помогает ускорить процесс настройки, уменьшить количество пробных кадров и сократить время подготовки оборудования.

Дополнительной функцией лазерного целеуказателя может быть контроль смещения камеры после установки. Если штатив, головка или сама камера были случайно сдвинуты, изменение положения лазерной точки позволяет быстро обнаружить нарушение исходной ориентации.

Конструктивная интеграция в кожух камеры

Встроенный лазерный целеуказатель размещается внутри или на поверхности защитного кожуха высокоскоростной видеокамеры. Интеграция в кожух имеет несколько преимуществ. Она обеспечивает механическую связь целеуказателя с камерой, уменьшает вероятность случайного смещения и защищает лазерный модуль от внешних воздействий.

Кожух может выполнять функции механической защиты, крепежной базы, теплоотвода и элемента позиционирования. В нем предусматривается посадочное место для лазерного модуля, отверстие или оптическое окно для выхода луча, а также элементы регулировки направления. Конструкция должна исключать люфт и сохранять положение лазера при вибрации, транспортировке и изменении угла наклона камеры.

Важным требованием является возможность юстировки. Лазерный целеуказатель должен быть установлен так, чтобы его направление соответствовало оптической оси камеры или заданной точке в поле зрения. Для этого могут использоваться микрометрические винты, регулируемые втулки, эксцентриковые элементы или калибровочные прокладки.

Оптическая соосность и калибровка

Оптическая соосность между лазерным целеуказателем и видеокамерой является ключевым параметром системы. На практике лазерный луч не всегда должен полностью совпадать с осью объектива, поскольку лазерный модуль физически размещается рядом с камерой или в кожухе с некоторым смещением. Поэтому требуется калибровка, учитывающая расстояние до объекта и геометрию установки.

При малых дистанциях эффект параллакса может быть значительным. Лазерная точка может указывать не на центр кадра, а на смещенную область. Для компенсации этого явления целеуказатель настраивают на конкретную рабочую дистанцию. В таких условиях лазерная точка совпадает с центром поля зрения только на заданном расстоянии, а при изменении дистанции возникает отклонение.

Для универсальных систем возможно применение двухрежимной или регулируемой калибровки. В первом случае используются фиксированные настройки для нескольких типовых дистанций. Во втором — оператор может вручную корректировать направление лазера под конкретную съемочную задачу. В обоих случаях целесообразно использовать калибровочную мишень с контрастной разметкой и контролировать положение лазерной точки через изображение с камеры.

Механическая стабильность штативной установки

Штатив является несущей основой камеры и влияет на точность наведения не меньше, чем сам лазерный целеуказатель. Высокоскоростная камера, особенно в защитном кожухе и с массивным объективом, может иметь значительную массу. Поэтому штатив должен обладать достаточной жесткостью, устойчивостью к вибрациям и надежной фиксацией углового положения.

Головка штатива должна обеспечивать плавную настройку панорамирования и наклона, а после фиксации не должна изменять положение под весом оборудования. Любой микросдвиг камеры приводит к изменению положения лазерной точки и, соответственно, области съемки. Для задач с высокой точностью предпочтительны штативы с усиленными ногами, низким центром тяжести и возможностью дополнительной фиксации.

При съемке в условиях вибраций применяются демпфирующие прокладки, утяжелители, распорки или отдельные виброизолирующие основания. Для лабораторной съемки возможно использование оптических столов, штативных стоек или жестких рамных конструкций.

Электропитание и управление лазерным модулем

Лазерный целеуказатель может питаться от внутреннего источника камеры, отдельного аккумулятора или внешнего блока питания. Интеграция с электрической системой камеры удобна, поскольку уменьшает количество отдельных батарей и упрощает управление. Однако такая схема требует электрической совместимости и защиты от помех.

Управление лазером может осуществляться отдельной кнопкой на корпусе, программным интерфейсом, переключателем на панели оператора или дистанционным контроллером. Важно, чтобы включение лазера было предсказуемым и контролируемым. Для предотвращения случайного включения применяются защитные переключатели, индикаторы состояния и ограничение времени работы.

В некоторых системах лазерный целеуказатель используется только на этапе настройки и автоматически отключается перед началом записи. Это снижает риск попадания лазерного пятна в кадр и уменьшает энергопотребление.

Тепловой режим и защита компонентов

Высокоскоростные камеры могут выделять значительное количество тепла, особенно при длительной работе на высоких частотах кадров. Если лазерный модуль встроен в кожух камеры, необходимо учитывать тепловое взаимодействие между камерой, кожухом и целеуказателем. Перегрев может привести к изменению характеристик лазера, смещению оптических элементов или снижению срока службы.

Кожух должен обеспечивать достаточный теплоотвод и не препятствовать вентиляции камеры. Лазерный модуль следует размещать в зоне, где температура остается в допустимых пределах. При необходимости применяются теплоизолирующие прокладки, металлические теплопроводящие элементы или вентиляционные каналы.

Кроме температуры, важна защита от пыли, влаги и механических повреждений. Выходное окно лазера должно быть прозрачным, устойчивым к загрязнению и легко очищаемым. Загрязнение окна может рассеивать луч, снижать яркость точки и ухудшать точность наведения.

Безопасность эксплуатации

Лазерный целеуказатель требует соблюдения мер безопасности. Даже маломощные лазеры могут быть опасны при попадании луча в глаза. Поэтому конструкция и процедура работы должны исключать случайное направление луча на людей, отражающие поверхности или оптические приборы.

На корпусе системы целесообразно размещать предупреждающую маркировку и индикатор включения лазера. Оператор должен включать целеуказатель только на время настройки и выключать его после завершения наведения. При работе с зеркальными, металлическими или стеклянными объектами следует учитывать риск отражения луча.

Для исследовательских и производственных условий важно выбирать лазерный модуль с параметрами, соответствующими требованиям безопасности. Предпочтение следует отдавать устройствам с минимальной мощностью, достаточной для уверенного визуального наведения, но не создающей избыточного риска.

Влияние лазера на видеорегистрацию

Лазерный целеуказатель может как помогать подготовке съемки, так и создавать помехи при записи. Если лазер включен во время съемки, его пятно может попасть в кадр, вызвать локальную пересветку, паразитные отражения или искажение анализа изображения. Особенно это актуально при съемке объектов с блестящей поверхностью или при использовании чувствительных сенсоров.

Поэтому в большинстве случаев лазер применяется до начала записи и отключается перед стартом высокоскоростной съемки. Если же задача требует одновременного использования лазера и камеры, необходимо оценивать спектральную чувствительность сенсора, яркость лазера, наличие оптических фильтров и влияние пятна на измеряемые параметры.

Иногда целеуказатель может использоваться как вспомогательный элемент калибровки, но не как часть основного изображения. В этом случае его положение фиксируется на подготовительном этапе, после чего система работает без лазерной подсветки.

Преимущества встроенного исполнения

Встроенное исполнение лазерного целеуказателя имеет ряд преимуществ по сравнению с внешним навесным устройством. Оно обеспечивает постоянное положение относительно корпуса камеры, уменьшает количество отдельных креплений, снижает риск потери аксессуара и улучшает общую компактность системы. Встроенный модуль быстрее готов к работе и может быть защищен тем же кожухом, что и камера.

Кроме того, интеграция в кожух позволяет разработать более аккуратную кабельную схему, скрыть проводку и обеспечить единое управление. Это особенно важно в мобильных системах, где лишние выступающие элементы и кабели повышают риск повреждения при транспортировке.

Встроенный целеуказатель также способствует воспроизводимости настроек. Если камера часто используется в однотипных задачах, однажды выполненная юстировка сохраняется дольше, чем при применении съемных внешних указателей.

Ограничения и возможные недостатки

Несмотря на преимущества, встроенный лазерный целеуказатель имеет ограничения. Главным является зависимость точности от качества калибровки и механической стабильности кожуха. Если кожух деформируется, ослабляется крепление или меняется положение объектива, соответствие лазерной точки центру кадра может нарушиться.

Другим ограничением является параллакс, особенно при съемке на разных дистанциях. Для точных измерительных задач простой лазерный указатель не заменяет полноценную оптическую калибровку. Он ускоряет наведение, но не гарантирует абсолютного совпадения с областью регистрации без проверки через изображение камеры.

Также следует учитывать вопросы безопасности и возможность появления лазерных артефактов в кадре. Неправильное использование целеуказателя может привести к пересветке, бликам или нежелательным отражениям.

Практические рекомендации по применению

Перед использованием лазерного целеуказателя необходимо проверить надежность крепления камеры на штативе, состояние кожуха, чистоту выходного окна лазера и корректность юстировки. Наведение следует выполнять на калибровочную мишень или непосредственно на объект съемки при установленной рабочей дистанции.

После наведения рекомендуется сверить положение лазерной точки с изображением на экране управления камерой. Если точка соответствует заданной области кадра, лазер следует выключить, чтобы исключить его влияние на запись. При изменении фокусного расстояния, объектива, дистанции или положения камеры калибровку необходимо повторить.

Для повышения надежности работы целесообразно вести журнал калибровок, фиксировать рабочие дистанции и условия настройки. В мобильных системах после транспортировки следует проверять целеуказатель перед каждой ответственной съемкой.
