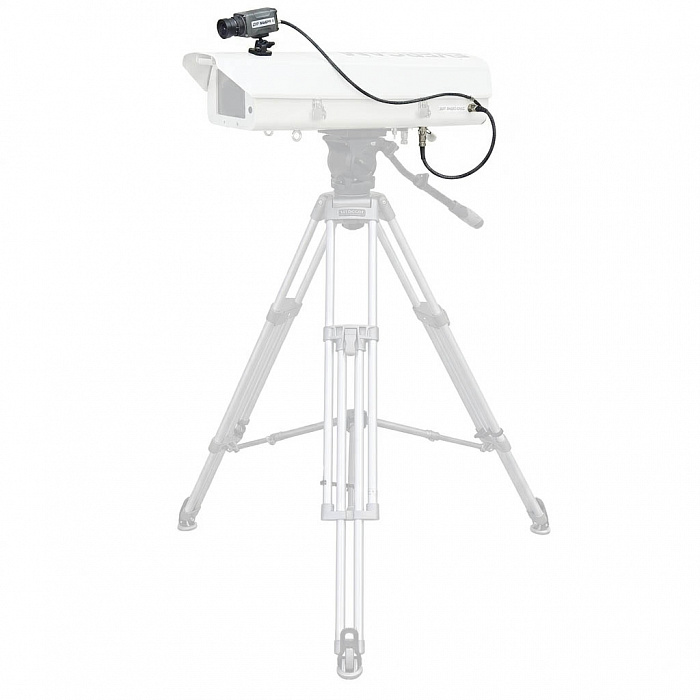

Evercam PH-RTI

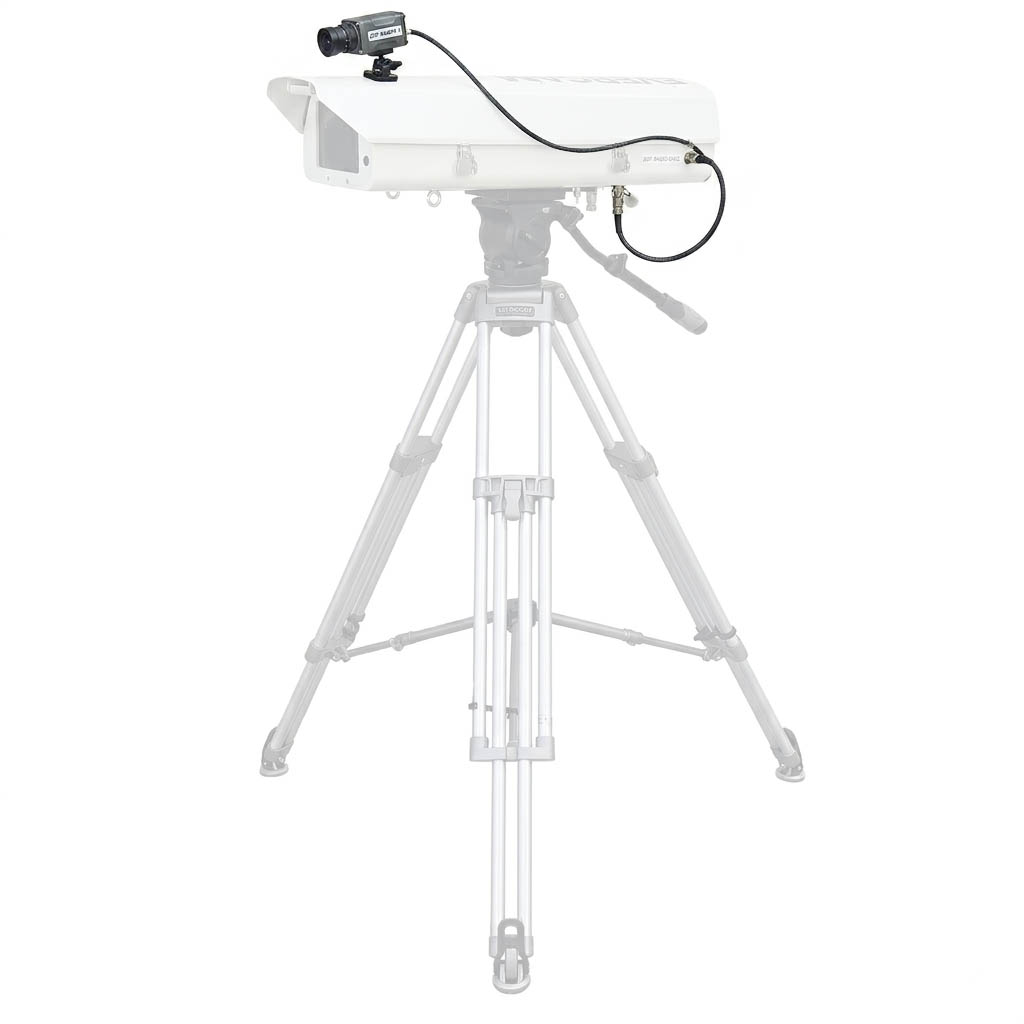

Дополнительный видеоканал с изображением реального времени для защитного кожуха высокоскоростной видеокамеры

Высокоскоростные видеокамеры применяются для регистрации быстропротекающих процессов, требующих высокой частоты кадров, точной синхронизации и надежного позиционирования оборудования. В отличие от обычных видеокамер, высокоскоростные системы часто работают в специализированных режимах, при которых изображение записывается в буфер, передается с задержкой, сохраняется фрагментами или требует существенной вычислительной обработки. В результате оператору не всегда удобно использовать основной видеопоток для постоянного наблюдения за сценой.

Для решения этой задачи может применяться дополнительный видеоканал с изображением реального времени. Он представляет собой миниатюрную видеокамеру, установленную на защитном кожухе высокоскоростной камеры и ориентированную на ту же область наблюдения. Такой канал обеспечивает непрерывный обзор сцены, помогает при наведении, контроле объекта, оценке освещения и наблюдении за внешними условиями.

Защитный кожух в данном случае выполняет не только функцию механической и климатической защиты основной камеры, но и роль конструктивной платформы для размещения вспомогательной оптики, кабельных вводов, креплений и элементов коммутации.

Назначение дополнительного видеоканала

Основное назначение дополнительного видеоканала заключается в предоставлении оператору непрерывного изображения реального времени. Это особенно важно в ситуациях, когда основной высокоскоростной канал используется только в момент события или когда его просмотр затруднен из-за высокой скорости передачи данных, ограниченного времени записи, закрытой архитектуры камеры или высокой нагрузки на компьютер.

Дополнительный видеоканал позволяет контролировать положение объекта в кадре, оценивать изменение сцены до начала записи, наблюдать за движением персонала и оборудования, проверять отсутствие препятствий перед объективом и фиксировать общую обстановку вокруг зоны съемки. Он также может использоваться для грубого наведения камеры перед точной настройкой основного канала.

В ряде случаев вспомогательная камера выполняет функцию обзорного канала, тогда как основная высокоскоростная камера имеет узкое поле зрения. Это позволяет оператору видеть не только исследуемую область, но и окружающую сцену, что облегчает принятие решений при динамических процессах.

Конструктивная интеграция в защитный кожух

Интеграция дополнительного видеоканала в защитный кожух должна обеспечивать механическую жесткость, стабильность ориентации и защиту миниатюрной камеры от внешних воздействий. Наиболее распространенным решением является установка вспомогательной камеры на верхней, боковой или передней части кожуха с использованием регулируемого кронштейна.

Кожух должен иметь достаточную прочность для размещения дополнительного оборудования без деформации. При этом миниатюрная видеокамера не должна мешать доступу к объективу, вентиляционным отверстиям, разъемам, крепежным элементам и органам управления основной камеры. Важно также исключить выступающие элементы, которые могут быть повреждены при транспортировке.

Встроенное исполнение может предусматривать отдельное оптическое окно для вспомогательной камеры, герметичный отсек, кабельный ввод и внутреннюю прокладку проводов. Такое решение повышает защищенность и снижает количество внешних кабелей. Однако оно усложняет обслуживание и требует точного проектирования кожуха.

Размещение и ориентация миниатюрной видеокамеры

Положение дополнительной камеры определяется задачей наблюдения. Если требуется контроль той же зоны, что и у высокоскоростной камеры, вспомогательный видеоканал ориентируют параллельно основной оптической оси или настраивают на совпадение с центром кадра на заданной дистанции. Если задача заключается в общем мониторинге, вспомогательная камера может иметь более широкое поле зрения.

При размещении на кожухе необходимо учитывать параллакс. Поскольку миниатюрная камера физически смещена относительно основного объектива, ее изображение не будет полностью совпадать с изображением высокоскоростной камеры на всех расстояниях. Для уменьшения ошибки применяют регулировку угла наклона, калибровочные мишени и программное нанесение рамки, соответствующей полю зрения основной камеры.

Оптимальным является такое размещение, при котором вспомогательная камера имеет широкий угол обзора и отображает границы кадра основной камеры в виде электронной рамки или меток. Это позволяет оператору одновременно видеть окружающую сцену и понимать, какая область будет записана высокоскоростной камерой.

Оптические требования к дополнительному видеоканалу

Оптическая система дополнительной камеры должна соответствовать условиям наблюдения. В большинстве случаев требуется широкоугольный объектив, обеспечивающий общий обзор зоны съемки. Однако слишком широкий угол может создавать геометрические искажения, затрудняющие точное сопоставление с основным кадром.

Разрешение вспомогательной камеры должно быть достаточным для распознавания объекта, оценки положения, контроля освещения и обнаружения препятствий. При этом чрезмерно высокое разрешение может увеличить нагрузку на канал передачи данных и питание без существенной практической пользы. Для оперативного мониторинга обычно важнее стабильная частота кадров, низкая задержка и хорошая чувствительность.

В условиях недостаточного освещения дополнительная камера должна иметь достаточную светочувствительность или использовать отдельную подсветку. Однако подсветка не должна влиять на основной эксперимент, изменять световую картину или создавать блики в объективе высокоскоростной камеры.

Изображение реального времени и задержка сигнала

Ключевым требованием к дополнительному видеоканалу является минимальная задержка между событием в сцене и отображением на мониторе оператора. В отличие от основного высокоскоростного канала, вспомогательная камера должна обеспечивать именно оперативное наблюдение.

Задержка может возникать в сенсоре камеры, интерфейсе передачи, кодировании видеопотока, программном отображении и мониторе. Для задач наведения и контроля допустима небольшая задержка, однако при наблюдении за динамическими процессами она должна быть минимальной. Предпочтительны интерфейсы и режимы передачи, ориентированные на низкую латентность.

Если видеоканал используется только для общего контроля, допускается сжатый поток. Если требуется точное оперативное позиционирование, предпочтительна передача без значительной компрессии или с минимальной обработкой.

Передача данных и интерфейсы

Дополнительный видеоканал может использовать различные интерфейсы передачи данных. Наиболее распространены USB, Ethernet, HDMI, SDI и беспроводные решения. Выбор интерфейса зависит от требуемой дальности, задержки, надежности, совместимости с оборудованием и условий эксплуатации.

USB-камеры удобны для подключения к управляющему компьютеру, но ограничены длиной кабеля и чувствительны к качеству соединения. Ethernet-камеры позволяют передавать изображение на большие расстояния и проще интегрируются в сетевые системы. HDMI и SDI удобны для прямого подключения к мониторам и видеорегистраторам, причем SDI предпочтителен при значительных расстояниях и профессиональной эксплуатации.

Беспроводная передача может быть полезна при мобильных сценариях, но требует учета задержки, устойчивости соединения и электропитания. Для ответственных измерительных задач проводные интерфейсы обычно надежнее.

Электропитание вспомогательной камеры

Питание дополнительного видеоканала может осуществляться от общей системы питания высокоскоростной камеры, отдельного аккумулятора, USB-порта, PoE-инжектора или внешнего блока питания. При проектировании важно исключить влияние вспомогательного канала на стабильность работы основной камеры.

Если используется единая система питания, необходимо предусмотреть фильтрацию, защиту от перепадов напряжения и достаточный запас мощности. При использовании отдельного источника питания упрощается электрическая изоляция, но увеличивается количество обслуживаемых компонентов.

Для полевых условий предпочтительны решения с надежными разъемами, фиксацией кабелей и защитой от случайного отключения. Индикатор питания вспомогательной камеры помогает оператору быстро определить готовность видеоканала к работе.

Синхронизация с основной камерой

Дополнительный видеоканал может работать независимо или синхронно с основной высокоскоростной камерой. Для задач простого мониторинга синхронизация не является обязательной. Вспомогательная камера лишь помогает оператору наблюдать за сценой и наводить систему.

Если же дополнительный канал используется для последующего анализа, документирования условий съемки или сопоставления событий, желательно обеспечить временную привязку. Это может быть синхронизация по внешнему сигналу, временным меткам, сетевому времени или общему событийному триггеру.

Даже при меньшей частоте кадров дополнительный канал может быть полезен для понимания контекста высокоскоростной записи. Он показывает, что происходило до и после события, как была расположена сцена и какие внешние факторы могли повлиять на результат.

Защита от внешних воздействий

Поскольку дополнительная камера устанавливается на защитном кожухе, она должна соответствовать условиям эксплуатации всей съемочной системы. Необходимо обеспечить защиту от пыли, влаги, ударов, вибраций и случайных механических контактов. Если основная камера работает в неблагоприятной среде, вспомогательный видеоканал не должен становиться слабым звеном.

Миниатюрная камера может размещаться в отдельном малом кожухе, под прозрачным защитным окном или внутри общего корпуса. Оптическое окно должно быть устойчивым к царапинам, не ухудшать изображение и не создавать существенных отражений. При съемке на открытом воздухе важно предусмотреть козырек или выступ, уменьшающий попадание капель и бликов.

Кабельные соединения должны быть защищены от натяжения, перегиба и попадания влаги. Для этого применяются герметичные разъемы, кабельные вводы, фиксаторы и гибкие защитные оболочки.

Влияние на основную высокоскоростную съемку

Дополнительный видеоканал не должен ухудшать работу основной камеры. Его размещение не должно перекрывать объектив, мешать смене оптики, ограничивать обзор, создавать блики, вносить вибрации или препятствовать охлаждению. Особенно важно учитывать вентиляционные потоки, поскольку высокоскоростные камеры могут требовать эффективного отвода тепла.

Электрические помехи от дополнительной камеры и ее кабелей не должны влиять на интерфейсы управления, синхронизации и передачи данных основной системы. Кабели желательно прокладывать отдельно от чувствительных сигнальных линий либо использовать экранирование.

Если вспомогательная камера имеет собственную подсветку, она должна быть отключаемой и регулируемой. Неконтролируемая подсветка может изменить условия эксперимента или создать паразитные отражения в кадре.

Программная интеграция и отображение изображения

Для эффективного применения дополнительного видеоканала важно удобное программное отображение. Изображение может выводиться на отдельный монитор, в окно управляющего программного обеспечения или на мобильное устройство оператора. Наиболее удобным является совмещение видеопотока с элементами разметки.

Программная система может отображать рамку поля зрения основной высокоскоростной камеры, центральную метку, координатную сетку, уровень горизонта, индикаторы записи, состояние питания и предупреждения. При необходимости изображение может записываться параллельно с основным видеоматериалом для документирования условий эксперимента.

Интерфейс должен быть простым и надежным. Задержки, зависания или сложное меню снижают ценность вспомогательного канала. При полевой работе предпочтительны крупные элементы управления, высокая читаемость и возможность быстрого включения просмотра.

Калибровка поля зрения

Для сопоставления изображения дополнительной камеры с основным кадром выполняется калибровка поля зрения. На калибровочной мишени определяют область, которую видит высокоскоростная камера, и переносят ее границы на изображение вспомогательного канала. Это может быть выполнено механической настройкой угла камеры или программным наложением рамки.

Калибровка зависит от объектива, фокусного расстояния, дистанции до объекта и положения камеры. При смене объектива или изменении дистанции рамка может потребовать корректировки. В системах с переменным увеличением целесообразно сохранять несколько профилей калибровки.

Точность калибровки должна соответствовать задаче. Для грубого наведения достаточно приблизительной рамки. Для точного позиционирования объекта в малом поле зрения требуется более тщательная настройка с учетом параллакса и геометрических искажений.

Преимущества применения дополнительного видеоканала

Дополнительный видеоканал повышает удобство и надежность работы с высокоскоростной камерой. Он обеспечивает постоянное наблюдение за сценой, сокращает время наведения, облегчает контроль положения объекта и позволяет оператору быстрее реагировать на изменения условий.

Особенно полезен такой канал при удаленном размещении камеры, работе в защитном кожухе, ограниченном доступе к оборудованию, использовании узкого поля зрения или съемке процессов, требующих предварительного ожидания события. Вспомогательная камера позволяет не нагружать основной канал постоянным просмотром и сохраняет ресурсы высокоскоростной системы.

Кроме того, дополнительный видеоканал может служить средством документирования общей сцены, что полезно при последующем анализе результатов и проверке корректности постановки съемки.

Ограничения и недостатки

Основным ограничением дополнительного видеоканала является несовпадение его изображения с основным кадром из-за параллакса, различий в оптике и геометрических искажений. Поэтому вспомогательный канал не может полностью заменить изображение с высокоскоростной камеры при точной фокусировке и окончательной настройке.

Дополнительная камера увеличивает сложность системы, требует питания, интерфейса передачи данных, крепления, кабельной разводки и обслуживания. При неправильной интеграции она может стать источником помех, механических зацепов или проблем с герметичностью кожуха.

Также следует учитывать, что изображение реального времени обычно имеет меньшую частоту кадров и разрешение по сравнению с основной высокоскоростной записью. Оно предназначено прежде всего для наблюдения и управления, а не для полноценного анализа быстропротекающих процессов.

Практические рекомендации

При проектировании дополнительного видеоканала необходимо определить его основную функцию: наведение, общий обзор, контроль безопасности, документирование или удаленное наблюдение. От этого зависят выбор объектива, места установки, интерфейса и способа отображения.

Миниатюрную камеру желательно устанавливать на жестком регулируемом кронштейне или в специально предусмотренном отсеке кожуха. После монтажа следует выполнить калибровку поля зрения и проверить совпадение с рабочей зоной основной камеры. Кабели должны быть надежно закреплены и не мешать повороту камеры на штативе.

Перед каждой ответственной съемкой необходимо проверять работоспособность видеоканала, чистоту оптического окна, состояние разъемов, задержку изображения и корректность отображаемой рамки. После транспортировки рекомендуется повторно контролировать ориентацию вспомогательной камеры.
