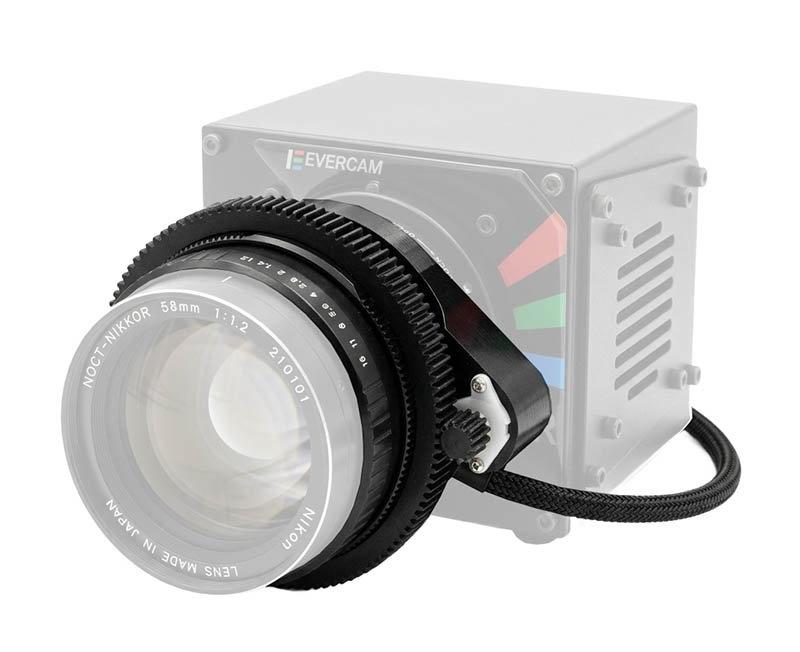

Система удаленной регулировки оптического объектива высокоскоростной видеокамеры на базе внешнего привода представляет собой оптомеханический комплекс, предназначенный для дистанционного управления фокусировкой, диафрагмой и при необходимости трансфокацией объектива без прямого контакта оператора с камерой, при этом исполнительные механизмы размещаются не внутри объектива, а снаружи и воздействуют на его регулировочные кольца через зубчатые ремни, фрикционные ролики, шестерни, муфты или специальные хомуты; такая архитектура особенно удобна при использовании сменной фото-, кино- или промышленной оптики, не имеющей встроенной электронной системы управления, поскольку позволяет автоматизировать ручные объективы без изменения их внутренней конструкции; внешний привод обычно включает шаговый двигатель, сервомотор или бесколлекторный исполнительный узел, механический держатель, узел сопряжения с кольцом фокусировки или диафрагмы, контроллер управления, датчики положения или энкодеры, силовую электронику и интерфейс связи с камерой, компьютером либо системой автоматизации; основными преимуществами такого решения являются универсальность, ремонтопригодность, возможность быстрой адаптации к объективам разных диаметров и типов, а также снижение риска вмешательства в штатную оптическую схему; дистанционное управление внешним приводом позволяет точно задавать положение фокусировочного кольца, выполнять повторяемые перемещения, сохранять предустановки, синхронизировать регулировки с запуском высокоскоростной видеозаписи и исключать механические смещения, возникающие при ручной настройке; для высокоскоростной съемки это особенно важно при работе с макрообъективами, длиннофокусной оптикой, лабораторными стендами и труднодоступными зонами, где даже небольшое прикосновение к объективу способно вызвать потерю резкости, изменение кадрирования или возникновение вибраций; к ключевым требованиям относятся высокая точность позиционирования, минимальный люфт, достаточный крутящий момент, надежная фиксация привода на объективе или риге, низкий уровень вибраций, малая задержка управляющих команд и стабильность работы при длительной эксплуатации; интерфейс управления может быть реализован через USB, Ethernet, RS-485, CAN, беспроводной канал или специализированный промышленный протокол, обеспечивая передачу команд, обратную связь по положению и интеграцию с программным обеспечением камеры; ограничениями внешней схемы являются увеличение габаритов системы, необходимость точной механической юстировки, возможное проскальзывание передаточного узла и зависимость точности от жесткости крепления, однако при правильном проектировании внешняя система удаленной регулировки объектива обеспечивает гибкое, точное и воспроизводимое управление оптическими параметрами высокоскоростной видеокамеры в научных, промышленных и испытательных применениях.
