Зажимы и специальные крепления для высокоскоростной видеосъёмки: конструктивные особенности, эксплуатационные требования и влияние на качество регистрации
Высокоскоростная видеосъёмка применяется для исследования быстропротекающих процессов, которые невозможно полноценно проанализировать при помощи обычных средств визуального наблюдения. К таким процессам относятся деформация материалов, движение механизмов, разрушение образцов, распыление жидкостей, колебательные явления, работа производственного оборудования и другие динамические события. Для получения достоверной видеозаписи важно обеспечить не только высокие характеристики камеры, объектива и освещения, но и надёжную механическую фиксацию всех элементов съёмочной системы.
Зажимы и специальные крепления являются важной частью монтажной инфраструктуры высокоскоростной видеосъёмки. Они позволяют быстро устанавливать оборудование, изменять его положение, фиксировать элементы в заданной конфигурации и сохранять стабильность пространственной схемы эксперимента. В отличие от стандартных крепёжных изделий, применяемых в бытовой или общей фото- и видеотехнике, крепления для высокоскоростной съёмки должны выдерживать повышенные требования к жёсткости, точности, устойчивости к вибрациям и эксплуатационной надёжности.
Актуальность рассмотрения данной темы связана с тем, что даже незначительное смещение камеры или осветителя может привести к ухудшению качества изображения, нарушению калибровки, изменению масштаба и ошибкам при расчёте параметров движения. Поэтому зажимы и специальные крепления должны рассматриваться как функциональные элементы измерительной системы, а не только как вспомогательная оснастка.
Назначение зажимов и специальных креплений
Основное назначение зажимов и специальных креплений заключается в фиксации оборудования в заданном положении относительно объекта съёмки и других элементов экспериментальной установки. В системах высокоскоростной видеосъёмки они используются для крепления видеокамер, объективов, осветительных модулей, зеркал, калибровочных мишеней, датчиков, кабельных трасс и защитных экранов.
Зажимы обеспечивают возможность оперативного монтажа и демонтажа оборудования без сложной разборки всей установки. Это особенно важно при проведении серий экспериментов, когда требуется изменять положение камеры, угол обзора, расстояние до объекта или конфигурацию освещения. Специальные крепления позволяют адаптировать оборудование к нестандартным условиям: ограниченному пространству, криволинейным поверхностям, вибронагруженным основаниям, подвижным платформам и сложным лабораторным стендам.
В измерительных задачах зажимы и крепления также выполняют функцию сохранения геометрической стабильности системы. Если камера используется для количественного анализа движения, её положение должно оставаться неизменным на протяжении всей съёмки и, во многих случаях, между последовательными испытаниями. Поэтому к крепёжным элементам предъявляются требования не только по прочности, но и по повторяемости позиционирования.
Классификация зажимов для высокоскоростной видеосъёмки
Зажимы, применяемые при высокоскоростной видеосъёмке, можно классифицировать по конструкции, назначению, способу фиксации и типу взаимодействия с опорной поверхностью. Наиболее распространены винтовые, рычажные, эксцентриковые, цанговые, магнитные, трубные, шарнирные и быстросъёмные зажимы.
Винтовые зажимы отличаются простотой конструкции и высокой силой прижатия. Они применяются для фиксации камер, пластин, направляющих и вспомогательных элементов. Их преимуществом является возможность точной регулировки усилия затяжки, однако при частой перенастройке они могут уступать быстродействующим механизмам по удобству эксплуатации.
Рычажные и эксцентриковые зажимы обеспечивают быстрое закрепление и освобождение оборудования. Они особенно полезны в ситуациях, когда необходимо многократно менять конфигурацию съёмочной системы. При этом качество фиксации зависит от точности изготовления механизма и правильной настройки прижимного усилия.
Цанговые зажимы применяются для фиксации цилиндрических элементов, таких как стойки, штанги, направляющие и оптические компоненты. Они обеспечивают равномерное распределение давления по поверхности детали и позволяют избежать локальных деформаций. Такие зажимы часто используются в оптических и лабораторных системах.
Магнитные зажимы удобны при монтаже на ферромагнитных поверхностях, например на металлических станинах, столах или корпусах оборудования. Их преимущество заключается в быстрой установке без сверления и дополнительного крепежа. Однако при использовании магнитных креплений необходимо учитывать вибрации, массу оборудования и возможные ограничения по безопасности.

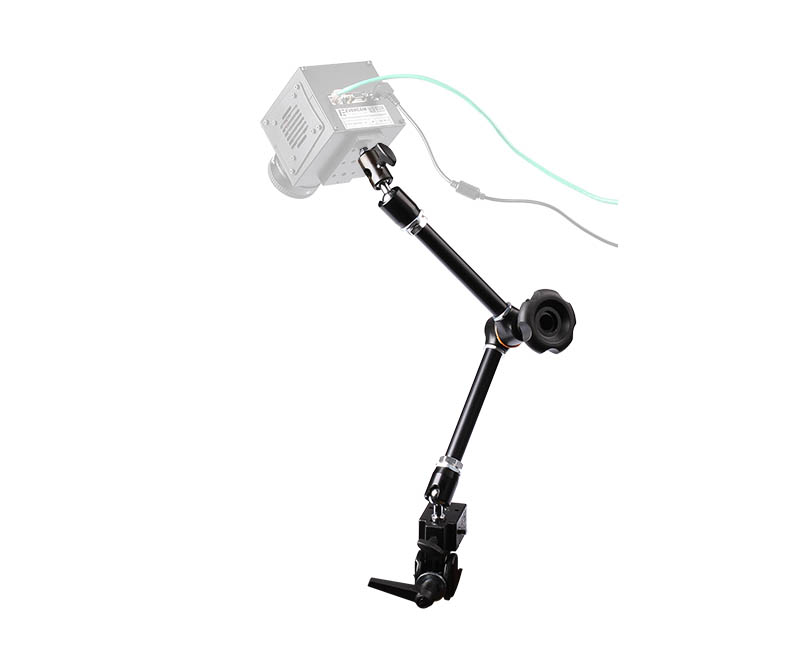

Трубные и шарнирные зажимы используются для построения пространственных монтажных конструкций. Они позволяют фиксировать элементы под различными углами и создавать гибкие конфигурации для съёмки в труднодоступных зонах. Шарнирные крепления удобны для настройки ориентации камеры или осветителя, однако требуют надёжного механизма блокировки, исключающего самопроизвольное смещение.
Специальные крепления и их конструктивные особенности
Специальные крепления разрабатываются для задач, в которых стандартные монтажные решения не обеспечивают требуемой точности, устойчивости или геометрической совместимости. Они могут иметь индивидуальную форму, соответствующую корпусу камеры, профилю объекта, конфигурации стенда или заданной траектории наблюдения.
К таким креплениям относятся адаптерные пластины, угловые держатели, рамные фиксаторы, поворотные узлы, прецизионные позиционеры, держатели объективов, опоры для кабелей, крепления для защитных кожухов и системы фиксации осветительных приборов. В некоторых случаях специальные крепления проектируются как часть единой экспериментальной установки и изготавливаются под конкретную задачу.
Конструктивная особенность специальных креплений заключается в необходимости сочетать жёсткость, регулировку и компактность. В условиях ограниченного пространства крепление должно обеспечивать доступ к разъёмам камеры, органам управления, системе охлаждения и оптической оси. При этом оно не должно попадать в поле зрения камеры или создавать паразитные отражения, влияющие на качество изображения.
Для высокоскоростной съёмки часто применяются крепления с возможностью тонкой настройки положения. Они позволяют изменять высоту, угол наклона, азимут, расстояние до объекта и положение оптической оси. В более сложных системах используются микрометрические винты, линейные направляющие и поворотные платформы, обеспечивающие прецизионное позиционирование.
Требования к механической жёсткости
Механическая жёсткость зажимов и креплений является одним из ключевых факторов, определяющих качество высокоскоростной видеорегистрации. Недостаточно жёсткая конструкция может деформироваться под действием массы камеры, объектива, кабелей или внешних вибраций. В результате оптическая ось камеры смещается, а изображение становится нестабильным.
Особую опасность представляют микроперемещения, которые визуально могут быть малозаметны, но существенно влияют на количественную обработку видеоданных. При анализе движения объекта такие смещения могут восприниматься алгоритмами как реальное перемещение, что приводит к ошибкам измерения координат, скоростей, ускорений и деформаций.
Жёсткость крепёжного узла зависит от материала, геометрии, длины выноса, площади контакта, числа точек фиксации и качества затяжки. Консольные крепления требуют повышенного внимания, поскольку при увеличении плеча нагрузки возрастает изгибающий момент. Для повышения жёсткости применяются усиленные профили, рёбра жёсткости, дополнительные опорные точки и замкнутые рамные конструкции.
Виброустойчивость и динамическая стабильность
Высокоскоростная видеосъёмка часто проводится в условиях, где присутствуют вибрации от работающих механизмов, ударных нагрузок, пневматического оборудования, приводов или транспортных систем. В таких условиях зажимы и крепления должны не только удерживать оборудование, но и препятствовать передаче или усилению колебаний.
Динамическая стабильность определяется собственной частотой крепёжной системы и её способностью противостоять резонансным явлениям. Если частота внешних воздействий совпадает с собственной частотой крепления, амплитуда колебаний может существенно увеличиться. Это приводит к дрожанию изображения и снижению точности измерений.
Для повышения виброустойчивости применяются массивные основания, демпфирующие прокладки, короткие силовые контуры, усиленные зажимы и разнесённые точки крепления. Однако использование мягких демпфирующих элементов требует осторожности, так как чрезмерная податливость может ухудшить точность позиционирования. Поэтому выбор между жёстким и демпфированным креплением должен определяться характером внешних воздействий и задачами съёмки.
Точность позиционирования и повторяемость установки
Точность позиционирования особенно важна при измерительной высокоскоростной съёмке, где изображение используется не только для визуального анализа, но и для расчёта физических параметров процесса. Зажимы и специальные крепления должны обеспечивать возможность установки камеры и вспомогательного оборудования в заданное положение с минимальными отклонениями.
Повторяемость установки требуется в случаях, когда оборудование снимается и устанавливается повторно. Например, при замене объектива, обслуживании камеры, перестройке стенда или проведении серии испытаний. Для повышения повторяемости применяются базирующие поверхности, штифты, направляющие, фиксированные упоры, шкалы и индикаторы положения.
Обычные фрикционные зажимы не всегда обеспечивают высокую повторяемость, поскольку положение элемента может незначительно изменяться при каждом цикле затяжки. В более точных системах используются кинематические крепления, в которых положение детали определяется заранее заданными контактными точками. Такие решения позволяют существенно повысить воспроизводимость геометрии съёмочной системы.
Материалы и покрытия
Материалы зажимов и специальных креплений должны обладать достаточной прочностью, жёсткостью, износостойкостью и стабильностью размеров. Наиболее распространены алюминиевые сплавы, нержавеющая сталь, конструкционная сталь, латунь, инженерные пластики и композитные материалы.
Алюминиевые сплавы применяются благодаря малой массе, хорошей обрабатываемости и достаточной жёсткости для большинства лабораторных задач. Стальные крепления используются в условиях повышенных нагрузок, вибраций и необходимости максимальной прочности. Нержавеющая сталь предпочтительна при эксплуатации в условиях повышенной влажности, загрязнений или агрессивных сред.
Инженерные пластики могут применяться для изолирующих, защитных или малонагруженных элементов. Они полезны в случаях, когда необходимо избежать повреждения поверхности оборудования или снизить массу конструкции. Однако при высоких нагрузках и требованиях к точности пластики уступают металлам по жёсткости и стабильности размеров.
Покрытия выполняют защитную и функциональную роль. Анодирование алюминия повышает коррозионную стойкость и износостойкость поверхности. Чернение и матовые покрытия уменьшают паразитные отражения, что особенно важно при работе с интенсивным освещением. Резиновые или полимерные накладки на зажимных поверхностях повышают сцепление и защищают закрепляемые элементы от повреждений, но могут снижать точность позиционирования из-за упругих деформаций.
Крепление осветительного оборудования
Высокоскоростная видеосъёмка требует интенсивного освещения, поскольку короткая экспозиция уменьшает количество света, попадающего на сенсор камеры. Поэтому в составе установки часто используются мощные светодиодные, лазерные, импульсные или другие специализированные источники света. Их крепление должно быть надёжным, регулируемым и термостойким.
Осветительные приборы могут иметь значительную массу и выделять тепло, что предъявляет дополнительные требования к зажимам. Крепления должны выдерживать температурные воздействия и не терять жёсткости при нагреве. Также необходимо учитывать направление светового потока, возможность тонкой регулировки угла освещения и безопасность персонала.
Нестабильное положение осветителя может привести к изменению яркости, появлению бликов, теней и неравномерности освещения между экспериментами. Поэтому крепления для источников света должны обеспечивать не только механическую фиксацию, но и воспроизводимость оптической схемы.
Кабельные крепления и разгрузка разъёмов
Высокоскоростные камеры обычно подключаются к системам питания, управления, синхронизации и передачи данных. Кабели могут быть жёсткими, тяжёлыми и чувствительными к изгибам. Если они свободно висят на разъёмах камеры, это создаёт механическую нагрузку, способную вызвать смещение камеры или повреждение интерфейсов.
Кабельные зажимы и разгрузочные крепления предназначены для фиксации кабельных трасс на опорной конструкции. Они уменьшают нагрузку на разъёмы, предотвращают случайное отсоединение и повышают безопасность эксплуатации. В динамических установках кабели должны быть закреплены так, чтобы не попадать в зону движения механизмов и не создавать дополнительных вибраций.
Для кабельной разгрузки применяются пластиковые и металлические хомуты, клипсы, направляющие каналы, прижимные планки и специальные держатели. При этом важно не допускать чрезмерного пережатия кабелей, особенно если используются оптоволоконные линии или высокоскоростные интерфейсные кабели.
Безопасность эксплуатации
Безопасность является важным аспектом применения зажимов и специальных креплений. Высокоскоростные камеры, объективы и осветительное оборудование могут иметь значительную стоимость и массу. Отказ крепления способен привести к повреждению оборудования, нарушению эксперимента или травмированию персонала.
Для повышения безопасности необходимо использовать крепления с запасом прочности, проверять состояние резьбовых соединений, контролировать затяжку и исключать эксплуатацию повреждённых элементов. В ответственных установках целесообразно применять страховочные тросы, дополнительные фиксаторы и ограничители перемещения.
Особое внимание требуется при креплении оборудования над объектом съёмки, на подвижных платформах или вблизи работающих механизмов. В таких условиях следует предусматривать защитные кожухи, механические упоры и независимые средства удержания оборудования при отказе основного крепления.
Методы оценки качества зажимов и креплений
Качество зажимов и специальных креплений можно оценивать по нескольким параметрам: силе фиксации, жёсткости, устойчивости к вибрациям, повторяемости позиционирования, удобству регулировки и долговечности. Для статической оценки используется измерение прогиба под нагрузкой, контроль усилия затяжки и проверка устойчивости к проворачиванию.
Динамическая оценка может выполняться путём съёмки неподвижной тестовой мишени при наличии внешних вибраций или ударных воздействий. Анализ последовательности кадров позволяет определить амплитуду паразитных смещений изображения. Такой метод особенно информативен, поскольку оценивает крепёжную систему в условиях, близких к реальной эксплуатации.
Повторяемость установки проверяется многократным снятием и повторным закреплением оборудования с последующим сравнением положения контрольных точек на изображении. Если отклонения превышают допустимые значения, крепление требует доработки или замены на более точное решение.
Практические рекомендации по применению
При выборе зажимов и специальных креплений для высокоскоростной видеосъёмки необходимо исходить из массы оборудования, характера внешних нагрузок, требуемой точности и условий эксплуатации. Для измерительных задач предпочтительно использовать жёсткие крепления с несколькими точками фиксации и возможностью повторяемого базирования.
Следует минимизировать длину консольных выносов и избегать крепления тяжёлых камер или осветителей на слабых шарнирных элементах. Если требуется гибкая настройка положения, шарнирный узел должен иметь надёжный механизм блокировки. Для тяжёлых объективов желательно использовать дополнительные опоры, разгружающие корпус камеры.
Кабели необходимо фиксировать отдельно от камеры, оставляя небольшой свободный участок для подключения, но исключая натяжение разъёмов. Осветительное оборудование следует закреплять с учётом тепловыделения, направления светового потока и риска случайного смещения. Все крепления должны регулярно проверяться перед съёмкой, особенно при работе в условиях вибраций или повторяющихся испытаний.
Перспективы развития специальных крепёжных систем
Развитие зажимов и специальных креплений для высокоскоростной видеосъёмки связано с повышением точности, модульности и удобства эксплуатации. Перспективными являются быстросъёмные системы с высокой повторяемостью установки, интеллектуальные крепления с датчиками положения и усилия затяжки, а также модульные платформы, совместимые с различными типами камер и осветителей.
Также возрастает интерес к применению аддитивных технологий для изготовления индивидуальных креплений сложной формы. Такие решения позволяют создавать лёгкие и жёсткие конструкции, оптимизированные под конкретную задачу. При этом необходимо учитывать свойства материалов, точность печати и долговечность изделий при многократном использовании.
В дальнейшем крепёжные системы могут стать более интегрированными с цифровыми экспериментальными комплексами. Например, данные о положении камеры, состоянии фиксации и параметрах вибрации могут автоматически передаваться в программное обеспечение для контроля качества съёмки и документирования условий эксперимента.
