Быстросъёмные площадки для высокоскоростных видеокамер: конструкция, требования и влияние на стабильность видеорегистрации
Высокоскоростные видеокамеры применяются для регистрации быстропротекающих процессов, требующих высокой частоты кадров, малой экспозиции и точной пространственной привязки изображения. В научных и промышленных экспериментах камера часто устанавливается на штативные головки, рельсовые направляющие, координатные столы или специальные монтажные рамы. При этом необходимо обеспечить не только надёжную фиксацию камеры, но и возможность быстрой установки, снятия и повторного монтажа оборудования.

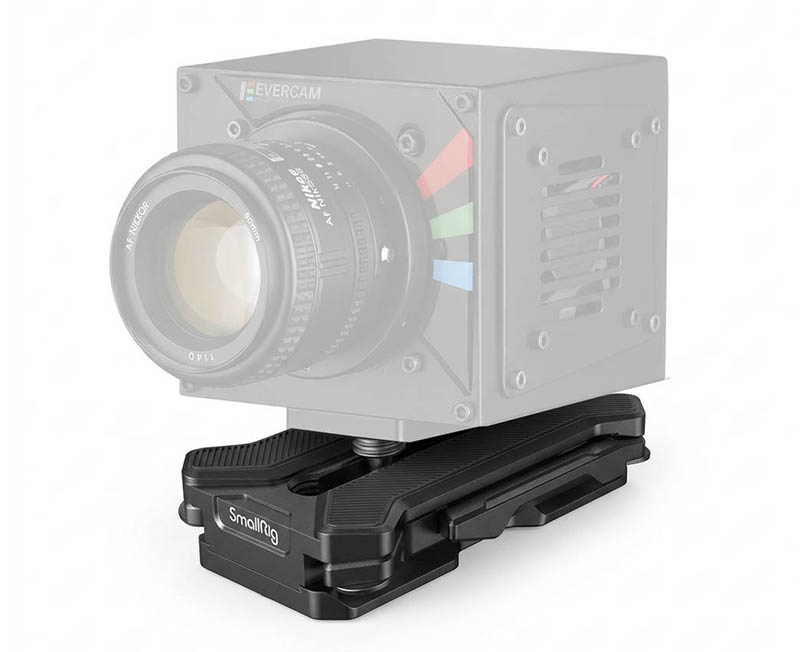

Быстросъёмная площадка представляет собой промежуточный монтажный элемент между камерой и опорной системой. Она позволяет оперативно закреплять и демонтировать камеру без полного разборa установки и повторного выполнения всех крепёжных операций. Для обычной фото- и видеосъёмки такие площадки в первую очередь повышают удобство работы оператора. В высокоскоростной видеорегистрации их значение шире: они влияют на точность позиционирования, стабильность кадра, воспроизводимость измерений и безопасность дорогостоящего оборудования.
Функциональное назначение быстросъёмных площадок
Основная функция быстросъёмной площадки заключается в создании разъёмного, но достаточно жёсткого механического соединения между камерой и штативной или лабораторной системой. Площадка крепится к корпусу камеры с помощью резьбового соединения, а затем фиксируется в приёмном зажиме штативной головки, салазок или монтажной платформы.
В условиях высокоскоростной съёмки быстросъёмная площадка должна выполнять несколько задач. Она должна обеспечивать надёжное удержание камеры, сохранять её ориентацию после фиксации, выдерживать статические и динамические нагрузки, а также обеспечивать повторяемость установки при многократном снятии и возвращении камеры на место. Последнее особенно важно при серийных экспериментах, когда камера может периодически сниматься для обслуживания, замены объектива, переноса данных или изменения конфигурации установки.
Кроме того, быстросъёмная площадка повышает безопасность работы. При использовании тяжёлой высокоскоростной камеры с объективом и кабелями риск случайного падения оборудования должен быть минимизирован. Поэтому в качественных системах применяются страховочные фиксаторы, ограничители хода и механизмы предварительного захвата, предотвращающие самопроизвольное отсоединение камеры.
Конструктивные особенности
Типовая быстросъёмная система состоит из площадки, закрепляемой на камере, и приёмного зажима, установленного на штативной головке или другой опоре. Площадка может иметь плоскую, профильную, клиновидную или направляющую форму. Наиболее распространены конструкции с боковым зажимом, винтовым прижимом, рычажной фиксацией или пружинным механизмом предварительного удержания.
Материал площадки должен сочетать прочность, малую деформацию и устойчивость к износу. Часто применяются алюминиевые сплавы, сталь, анодированные покрытия и вставки из материалов с повышенным коэффициентом трения. Для тяжёлых камер предпочтительны площадки с увеличенной площадью контакта и жёстким профилем, так как малые опорные поверхности могут создавать локальные напряжения и приводить к микросмещениям.
Важным конструктивным элементом является противоскользящее покрытие или механический упор, препятствующий повороту камеры вокруг крепёжного винта. Высокоскоростные камеры нередко имеют массивные объективы, из-за чего центр масс смещается вперёд. При недостаточной фиксации корпус камеры может медленно проворачиваться относительно площадки, особенно при наклоне оптической оси или воздействии вибраций.
Грузоподъёмность и распределение нагрузки
Грузоподъёмность быстросъёмной площадки должна оцениваться не только по массе камеры, но и по моментам, возникающим из-за смещения центра тяжести. Высокоскоростная камера с объективом, системой охлаждения, кабелями передачи данных и защитным кожухом может создавать значительную нагрузку на монтажный узел. Если объектив длинный или тяжёлый, возникает изгибающий момент, который передаётся на площадку и приёмный зажим.
Номинальная грузоподъёмность, указанная производителем, не всегда полностью описывает эксплуатационную пригодность площадки для измерительной видеосъёмки. Более информативными являются жёсткость соединения, сопротивление кручению, устойчивость к наклонным нагрузкам и величина возможного смещения при фиксации. Для ответственных задач целесообразно выбирать площадку с запасом прочности и использовать удлинённые монтажные пластины, позволяющие сбалансировать камеру относительно оси штативной головки.
При работе с тяжёлыми объективами может потребоваться дополнительная опора под объектив или применение общей монтажной рамы, на которой отдельно фиксируются корпус камеры и оптический узел. Такой подход снижает нагрузку на резьбовое соединение и уменьшает риск углового смещения.
Жёсткость и виброустойчивость соединения
Жёсткость быстросъёмной площадки имеет непосредственное значение для качества высокоскоростной видеорегистрации. Даже при короткой экспозиции каждого кадра нестабильность положения камеры может проявляться в виде дрожания изображения, изменения масштаба или смещения объекта в поле зрения. В измерительных задачах такие эффекты приводят к ошибкам при определении координат, скоростей, ускорений и деформаций.
Основными источниками нестабильности являются люфты в зажимном механизме, недостаточная площадь контакта, упругая деформация площадки, неплотная затяжка крепёжного винта и передача вибраций через кабели. Для уменьшения этих факторов применяются клиновидные профили, широкие направляющие поверхности, двойные зажимы, штифтовые упоры и высокоточные посадочные элементы.
Виброустойчивость особенно важна при съёмке на промышленных стендах, испытательных установках и оборудовании с движущимися механизмами. В таких условиях быстросъёмная площадка не должна становиться слабым звеном всей опорной системы. Если штатив, рельсовая направляющая и головка обладают высокой жёсткостью, но площадка имеет люфт, общая стабильность камеры будет ограничена именно этим узлом.
Повторяемость позиционирования
Одним из ключевых преимуществ качественной быстросъёмной площадки является возможность повторной установки камеры в прежнее положение. Для обычной видеосъёмки небольшое отклонение ракурса часто не критично, однако в научных экспериментах повторяемость положения камеры может быть принципиальной.
Повторяемость зависит от геометрии посадочных поверхностей, точности обработки деталей, типа зажима и наличия механических базирующих элементов. Системы с клиновидными направляющими и упорными поверхностями обычно обеспечивают более стабильную посадку, чем простые плоские площадки с фрикционной фиксацией. При необходимости высокой воспроизводимости могут применяться прецизионные штифты, базовые упоры или специальные адаптерные плиты.
Повторяемость установки следует проверять экспериментально. Для этого камера снимается и устанавливается обратно несколько раз, после чего оценивается смещение изображения калибровочной мишени. Такой метод позволяет определить, насколько конкретная площадка пригодна для задач, где требуется сопоставимость данных между сериями съёмки.
Влияние на калибровку измерительной системы
Высокоскоростные видеокамеры часто используются не только для визуального наблюдения, но и как измерительные приборы. На основе видеозаписи определяются траектории движения, поля деформаций, скорости частиц, перемещения механизмов и геометрические параметры объектов. Для этого выполняется калибровка камеры с использованием мишеней, масштабных линеек или пространственных эталонов.
Если после калибровки камера снимается с опоры и затем устанавливается обратно с заметным смещением, калибровочные параметры могут измениться. Особенно чувствительны к этому стереоскопические системы, макросъёмка, телецентрическая оптика и задачи цифровой корреляции изображений. Поэтому быстросъёмная площадка должна обеспечивать достаточную стабильность положения либо процедура калибровки должна повторяться после каждого демонтажа камеры.
В ряде случаев целесообразно использовать фиксированные монтажные адаптеры, которые остаются на камере постоянно. Это уменьшает вероятность ошибок при повторной установке и сохраняет взаимное положение корпуса камеры, объектива и площадки.
Совместимость с высокоскоростными камерами
Высокоскоростные камеры отличаются от бытовых фото- и видеокамер по массе, форме корпуса, расположению разъёмов и требованиям к охлаждению. Их корпуса могут иметь несколько монтажных резьб, боковые крепёжные отверстия, вентиляционные зоны и интерфейсные порты. Быстросъёмная площадка не должна перекрывать доступ к разъёмам, мешать охлаждению или создавать механическое напряжение в корпусе.
При выборе площадки необходимо учитывать расположение резьбовых отверстий на камере, формат крепления, длину винтов и допустимую глубину вворачивания. Слишком длинный винт может повредить внутренние элементы корпуса, а слишком короткий — не обеспечить достаточную прочность соединения. Для тяжёлых камер желательно использовать два крепёжных винта или дополнительные штифты, если конструкция корпуса это допускает.
Также важно учитывать кабельную нагрузку. Высокоскоростные камеры часто подключаются к компьютеру или регистратору через массивные кабели передачи данных. Если кабель тянет корпус камеры в сторону, площадка испытывает дополнительный момент. Для предотвращения смещения необходимо фиксировать кабели на штативе или монтажной раме, разгружая камеру и площадку.
Типы быстросъёмных систем
Быстросъёмные площадки можно классифицировать по принципу фиксации и области применения.
Площадки с винтовым зажимом обеспечивают простую и надёжную фиксацию за счёт прижимного винта. Они хорошо подходят для лабораторных установок, где важна жёсткость и не требуется мгновенное снятие камеры. Их преимуществом является контролируемое усилие зажима, а недостатком — сравнительно меньшая скорость работы.

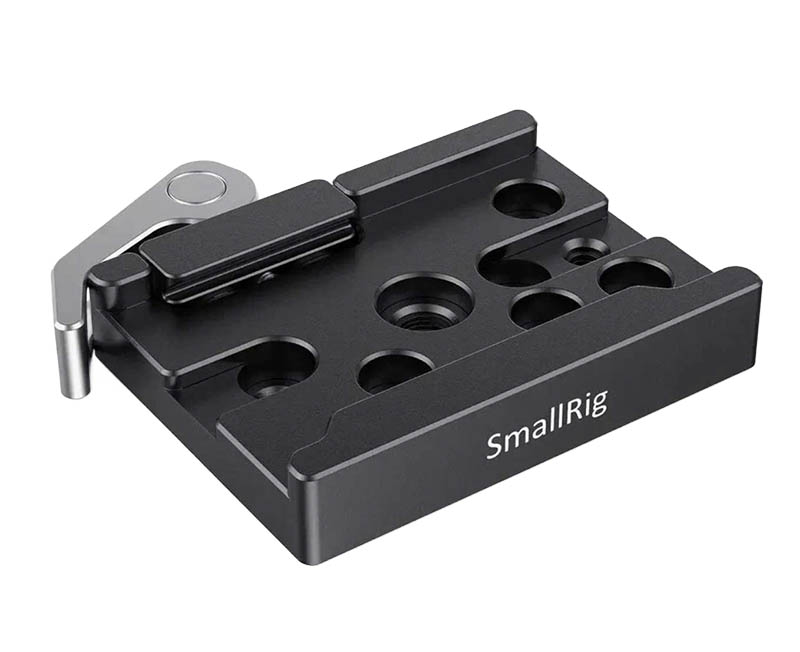

Рычажные быстросъёмные системы позволяют быстро закреплять и снимать камеру. Они удобны в полевых и производственных условиях, однако требуют точной регулировки прижимного усилия. Если рычажный механизм настроен неправильно, возможно либо недостаточное удержание, либо чрезмерное усилие, вызывающее износ посадочных поверхностей.

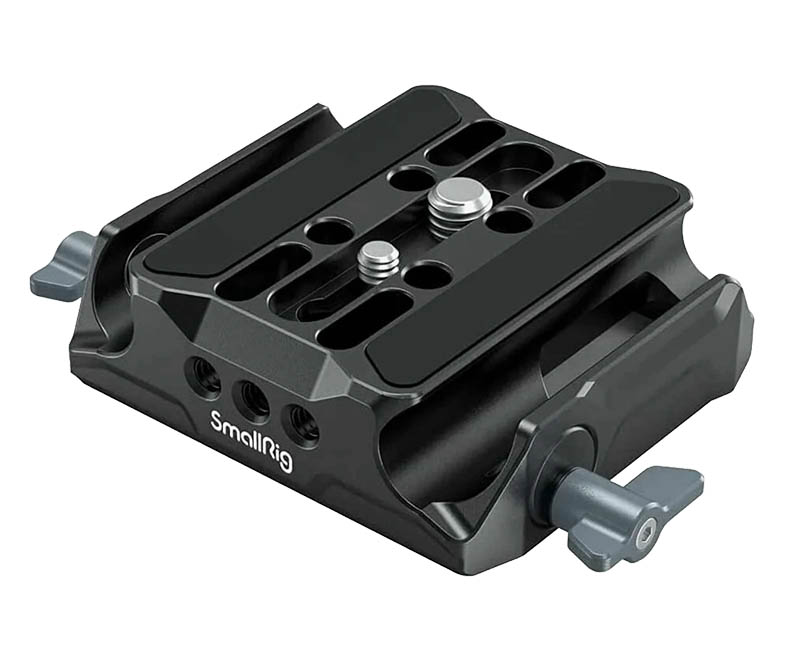

Клиновидные системы обеспечивают хорошую повторяемость и сопротивление сдвигу. За счёт самобазирующей геометрии площадка стабильно занимает одно и то же положение в зажиме. Такие системы часто предпочтительны для измерительных комплексов.
Площадки увеличенной длины применяются при работе с тяжёлыми камерами и длинными объективами. Они позволяют смещать камеру относительно опоры для балансировки, а также устанавливать дополнительные упоры и крепления.

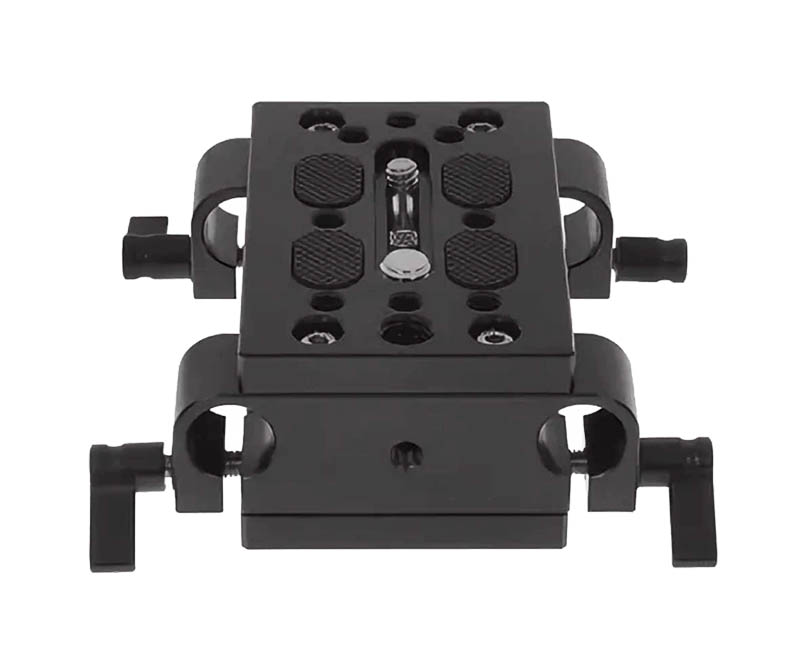

Специализированные лабораторные адаптеры используются в оптических стендах и координатных системах. Они могут иметь отверстия под штифты, сетку резьбовых отверстий, шкалы положения и возможность интеграции с рельсовыми направляющими.
Безопасность эксплуатации
Поскольку высокоскоростные видеокамеры являются дорогостоящим оборудованием, безопасность быстросъёмного соединения имеет первостепенное значение. Надёжная площадка должна предотвращать случайное выпадение камеры даже при неполной затяжке основного фиксатора. Для этого используются страховочные кнопки, ограничительные винты, подпружиненные защёлки и механические стопоры.
Перед началом съёмки необходимо проверять затяжку крепёжного винта, фиксацию площадки в зажиме, отсутствие люфта и устойчивость камеры при изменении угла наклона. При работе в условиях вибраций рекомендуется периодически контролировать состояние крепления, поскольку повторные динамические нагрузки могут ослаблять резьбовые соединения.
Важным аспектом является использование качественного инструмента и крепежа. Повреждённые резьбы, изношенные винты и деформированные площадки могут существенно снизить надёжность всей системы. В ответственных экспериментах рекомендуется применять страховочные тросы или дополнительные механические ограничители.
Методы оценки и испытаний
Для оценки пригодности быстросъёмной площадки к работе с высокоскоростной камерой можно использовать несколько методов. Наиболее простой способ заключается в проверке люфта вручную после фиксации камеры. Однако для измерительных задач этого недостаточно, поскольку микросмещения могут быть визуально незаметны.
Более точный метод основан на съёмке калибровочной мишени. Камера устанавливается на площадку, фиксируется, после чего выполняется контрольный кадр. Затем камера несколько раз снимается и снова устанавливается, а полученные изображения сравниваются по положению контрольных точек. На основе смещения точек можно оценить повторяемость установки.
Для проверки виброустойчивости можно регистрировать неподвижную мишень при наличии слабого механического воздействия или работающего оборудования. Анализ последовательности кадров позволяет определить амплитуду дрожания изображения и частотные характеристики колебаний. Также полезно измерять прогиб площадки под известной нагрузкой, особенно если планируется использование тяжёлой оптики.
Рекомендации по выбору
Для высокоскоростных видеокамер следует выбирать быстросъёмные площадки с высокой жёсткостью, достаточной грузоподъёмностью и минимальным люфтом. Предпочтительны конструкции с широкой опорной поверхностью, клиновидным базированием, страховочным фиксатором и возможностью балансировки камеры. При использовании тяжёлых объективов желательно применять удлинённые площадки или дополнительные опоры.
Если камера используется в измерительной системе, необходимо проверять повторяемость установки экспериментально. При высоких требованиях к точности следует избегать лёгких площадок, предназначенных для малых фотокамер, и отдавать предпочтение профессиональным или лабораторным монтажным решениям. Также важно учитывать совместимость с корпусом камеры, доступ к разъёмам, направление кабелей и возможность интеграции с существующей штативной головкой или рельсовой системой.
Перспективы развития
Развитие быстросъёмных площадок для высокоскоростных видеокамер связано с повышением точности базирования, увеличением жёсткости при меньшей массе и интеграцией с интеллектуальными измерительными системами. Перспективными направлениями являются применение высокопрочных сплавов и композитных материалов, встроенных датчиков фиксации, цифровой идентификации установленной камеры и автоматического контроля положения.
В будущем быстросъёмные площадки могут стать частью комплексных систем позиционирования, где механическое соединение будет не только удерживать камеру, но и передавать данные о положении, типе установленного оборудования и состоянии фиксации. Это особенно актуально для автоматизированных лабораторий, роботизированных испытательных стендов и многокамерных систем высокоскоростной регистрации.
