Триггеры для высокоскоростной видеосъёмки

Назначение, принципы работы и применение в системах Evercam

Высокоскоростная видеосъёмка применяется для регистрации быстропротекающих процессов, которые невозможно полноценно наблюдать с помощью обычных видеокамер или невооружённого глаза. Такие процессы могут развиваться в течение миллисекунд, микросекунд или ещё более коротких временных интервалов. Поэтому ключевое значение имеет не только высокая частота кадров, но и точность момента начала записи.

В практических задачах оператору часто необходимо запустить видеорегистрацию строго в заданный момент или синхронизировать её с конкретным событием в зоне наблюдения. Использование стандартного программного управления с рабочей станции не всегда является оптимальным решением, особенно если оператор находится на удалении от камеры, объект исследования расположен в труднодоступной зоне или процесс начинается внезапно. В подобных случаях применяются внешние триггерные устройства.

Триггеры для высокоскоростной видеосъёмки Evercam предназначены для удалённого управления запуском и остановкой записи. Они позволяют оператору контролировать процесс съёмки на расстоянии от управляющей рабочей станции, обеспечивают более точное срабатывание в нужный момент и повышают удобство эксплуатации видеосистемы. В зависимости от характера задачи могут применяться ручные и автоматические способы запуска, включая триггер-кнопку и фотонный триггер.

Роль триггеров в высокоскоростной видеорегистрации

В высокоскоростной видеосъёмке время является критическим параметром. Если запись начинается слишком поздно, начальная фаза процесса может быть потеряна. Если запись запускается слишком рано, возрастает объём сохраняемых данных, усложняется последующая обработка и увеличиваются требования к памяти. Особенно это важно при работе с высокими частотами кадров, когда даже короткий фрагмент видео может занимать значительный объём накопителя.

Триггер выполняет функцию внешнего управляющего сигнала, который инициирует определённое действие системы видеорегистрации. Обычно таким действием является старт записи, остановка записи или фиксация события в буфере предзаписи. В зависимости от конфигурации камеры и программного обеспечения триггерный сигнал может использоваться для запуска одной камеры или синхронного управления несколькими камерами.

Применение триггеров позволяет решить несколько важных задач. Во-первых, оператор получает возможность запускать и останавливать запись без непосредственного взаимодействия с рабочей станцией. Во-вторых, повышается точность реакции системы на событие. В-третьих, снижается вероятность ошибок, связанных с ручным управлением через интерфейс программного обеспечения. В-четвёртых, появляется возможность интегрировать высокоскоростную видеокамеру в более сложные экспериментальные стенды и автоматизированные измерительные комплексы.

Удалённое управление записью

Одним из основных назначений триггеров является удалённое управление процессом видеозаписи. Управляющая рабочая станция Evercam может находиться на безопасном или удобном расстоянии от объекта наблюдения, тогда как оператору требуется быстро инициировать запись непосредственно в момент подготовки или начала события. В такой ситуации внешний триггер становится простым и надёжным инструментом управления.

Удалённый запуск особенно важен при работе с объектами, доступ к которым ограничен конструкцией экспериментальной установки, условиями испытаний или требованиями безопасности. Оператор может находиться в стороне от рабочей зоны, но при этом сохранять возможность своевременно управлять записью. Это повышает эргономику работы и снижает необходимость постоянного перемещения между объектом съёмки и компьютером управления.

Кроме того, удалённое управление позволяет организовать более гибкую схему эксперимента. Например, один специалист может контролировать процесс подготовки объекта исследования, а другой — управлять параметрами камеры на рабочей станции. При этом триггер обеспечивает быстрый и понятный способ запуска видеорегистрации.

Минимизация влияния человеческого фактора

При ручном запуске записи через программный интерфейс неизбежно присутствует задержка, связанная с реакцией оператора, перемещением курсора, нажатием кнопки и обработкой команды системой. Для обычной видеосъёмки такая задержка может быть несущественной, однако при высокоскоростной регистрации она способна привести к пропуску важной начальной фазы процесса.

Триггерные устройства уменьшают влияние человеческого фактора. Триггер-кнопка обеспечивает более прямое и быстрое действие: оператор нажимает физическую кнопку, формируя управляющий сигнал. Фотонный триггер ещё в большей степени автоматизирует процесс, поскольку срабатывает не по действию человека, а по внешнему световому импульсу, связанному с исследуемым событием или с отдельным маркером.

Таким образом, триггеры повышают повторяемость экспериментов. При выполнении серии испытаний одинаковая схема запуска позволяет получать данные в сопоставимых условиях. Это особенно важно в научных исследованиях, инженерных испытаниях и промышленной диагностике, где требуется не только зафиксировать событие, но и обеспечить корректное сравнение результатов.

Синхронизация с исследуемым событием

Синхронизация момента начала записи с событием в зоне съёмки является одной из ключевых функций триггеров. В зависимости от задачи событие может быть механическим, оптическим, электрическим, тепловым или связанным с работой внешнего оборудования. Видеокамера должна начать регистрацию таким образом, чтобы нужная фаза процесса была зафиксирована с максимальной полнотой.

Фотонный триггер особенно полезен в ситуациях, когда событие сопровождается световым импульсом или когда световой импульс может быть специально сформирован как маркер начала процесса. Такой подход позволяет автоматически запускать видеозапись при появлении заданного оптического сигнала. В результате система реагирует непосредственно на физический признак события, а не на субъективное действие оператора.

В многокамерных системах триггерный сигнал может использоваться для согласованного запуска нескольких камер. Это позволяет получать синхронные видеоданные с разных ракурсов и выполнять последующий анализ пространственной динамики объекта. При высокоскоростной съёмке такая синхронизация особенно важна, поскольку даже небольшие временные расхождения между камерами могут затруднить интерпретацию результатов.

Триггер-кнопка: назначение и принцип применения

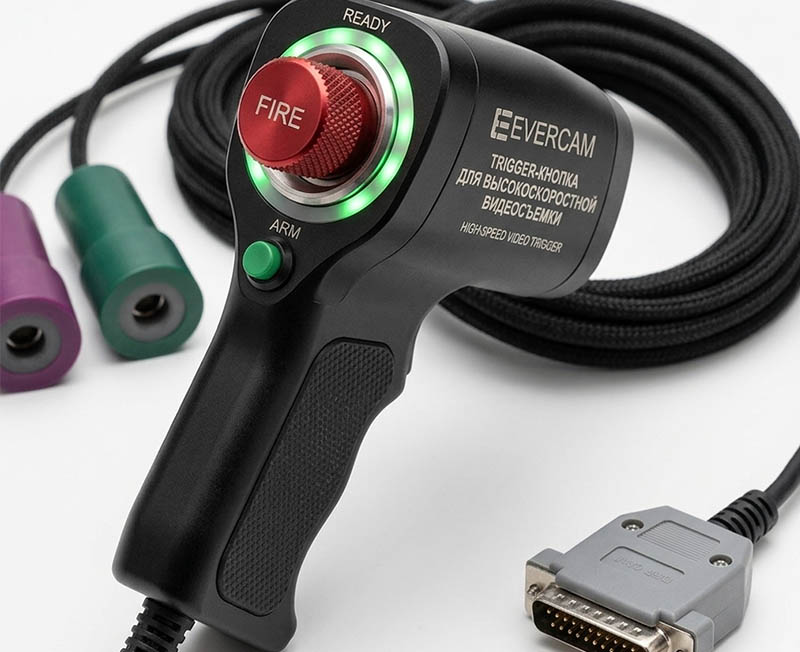

Триггер-кнопка представляет собой устройство ручного управления записью, предназначенное для формирования управляющего сигнала при физическом нажатии. Её основное преимущество заключается в простоте, надёжности и интуитивной понятности использования. Оператору не требуется работать с программным интерфейсом в момент запуска: достаточно нажать кнопку, расположенную в удобном месте.

Такое решение особенно удобно в повседневной эксплуатации высокоскоростной видеосистемы. Триггер-кнопка может применяться при настройке камер, проведении повторяющихся испытаний, регистрации процессов с известным временем начала или в случаях, когда оператор визуально контролирует подготовку объекта и самостоятельно принимает решение о запуске записи.

Физическое нажатие обеспечивает тактильную обратную связь и снижает вероятность ошибочного запуска по сравнению с работой через экранный интерфейс. Устройство может быть размещено рядом с оператором, у экспериментального стенда или в другой точке, откуда удобно контролировать процесс. Это особенно полезно, если камера установлена в труднодоступном месте, на штативе, в защитном боксе или на удалении от рабочей станции.

Преимущества триггер-кнопки

Триггер-кнопка обладает рядом эксплуатационных преимуществ. Прежде всего, она обеспечивает простое управление стартом и остановкой записи. Такой способ не требует сложной настройки и подходит для широкого круга задач. Оператор может быстро инициировать запись в нужный момент, не отвлекаясь на поиск команды в программном обеспечении.

Вторым важным преимуществом является надёжность. Механическая кнопка является понятным и устойчивым к ошибкам интерфейсом. В условиях лабораторных и полевых испытаний это может быть особенно важно, поскольку оператору часто приходится работать в перчатках, при ограниченном времени или в условиях, когда внимание распределено между несколькими элементами экспериментальной установки.

Третье преимущество связано с универсальностью. Триггер-кнопка может использоваться как при одиночной видеокамере, так и в составе многокамерного комплекса. При соответствующей настройке она может служить единым элементом запуска всей системы регистрации.

Фотонный триггер: назначение и принцип действия

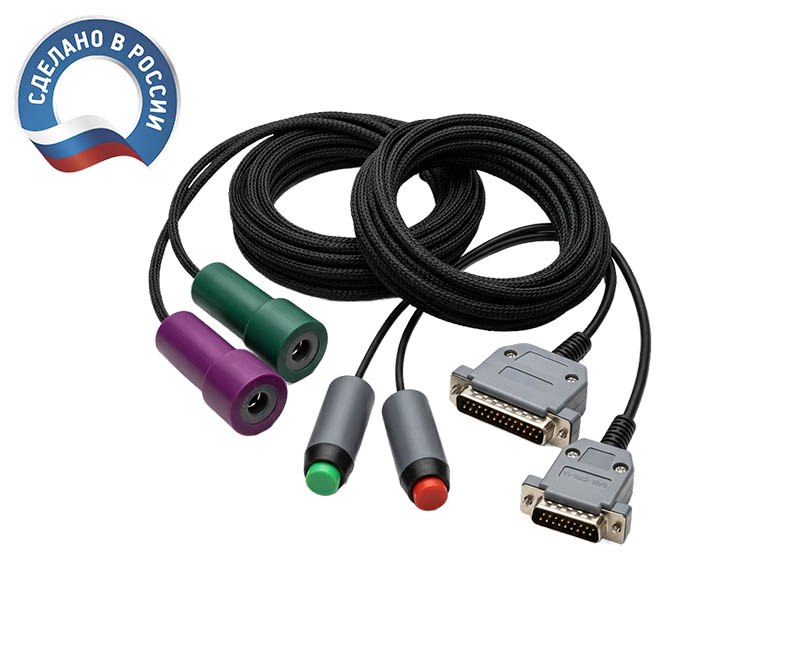

Фотонный триггер предназначен для автоматического запуска системы видеорегистрации по внешнему световому импульсу. В отличие от триггер-кнопки, которая требует ручного нажатия, фотонный триггер реагирует на оптическое событие. Это делает его эффективным инструментом в задачах, где момент начала процесса должен определяться не человеком, а физическим сигналом.

Принцип работы фотонного триггера основан на обнаружении светового импульса, соответствующего заданным условиям срабатывания. Такой импульс может возникать непосредственно в зоне эксперимента или формироваться специально с помощью внешнего источника света. После регистрации импульса триггер передаёт управляющий сигнал на систему Evercam, инициируя запуск записи или другое заданное действие.

Фотонный триггер особенно полезен при исследовании быстропротекающих процессов, момент начала которых трудно предсказать заранее. Если событие сопровождается кратким световым сигналом, вспышкой, оптическим маркером или включением светового индикатора, камера может быть запущена автоматически и с высокой временной точностью.

Преимущества фотонного триггера

Главным преимуществом фотонного триггера является высокая точность срабатывания относительно оптического события. Система реагирует на появление светового импульса, что позволяет минимизировать задержку, связанную с реакцией оператора. Это особенно важно в задачах, где начальная фаза процесса имеет решающее значение для анализа.

Второе преимущество заключается в возможности автоматизации. Фотонный триггер может быть интегрирован в экспериментальную установку и работать как часть общей системы синхронизации. Оператор заранее задаёт условия эксперимента, а запуск записи происходит автоматически при появлении светового сигнала.

Третье преимущество связано с воспроизводимостью. При повторных испытаниях фотонный триггер обеспечивает одинаковый принцип запуска, что повышает сопоставимость видеоданных. Это особенно важно при исследовании процессов, где требуется серия измерений с последующим сравнением.

Применение триггеров в системах Evercam

В системах высокоскоростной видеосъёмки Evercam триггеры могут использоваться как вспомогательные устройства управления, расширяющие функциональность камеры и рабочей станции. Они обеспечивают удобный запуск записи, позволяют работать на удалении от управляющего компьютера и повышают точность регистрации.

При использовании одной камеры триггер помогает оператору сосредоточиться на объекте исследования и управлять записью в нужный момент. При применении нескольких камер триггер может использоваться как единый элемент синхронного запуска, что особенно важно при съёмке одного процесса с разных ракурсов.

В лабораторных условиях триггеры позволяют интегрировать камеры Evercam в экспериментальные стенды, где важна точная последовательность действий. В полевых условиях они повышают удобство управления, поскольку рабочая станция может находиться в защищённой зоне, а оператор — ближе к объекту или к элементам управления испытанием.

Триггеры и буферная запись

В высокоскоростных камерах часто применяется режим буферной записи, при котором камера непрерывно сохраняет изображение во внутренний буфер, а триггерный сигнал определяет, какой участок видеоданных должен быть сохранён. Такой подход особенно полезен при регистрации непредсказуемых событий.

Если событие происходит внезапно, обычный запуск записи после его начала может оказаться слишком поздним. Буферный режим позволяет сохранить фрагмент, предшествующий срабатыванию триггера, а также последующую часть процесса. В этом случае триггер не просто запускает запись, а фиксирует временную точку, относительно которой формируется сохраняемый видеофрагмент.

Триггер-кнопка в такой схеме позволяет оператору вручную отметить событие после его наступления, сохранив важный предшествующий участок. Фотонный триггер делает это автоматически, если событие сопровождается световым импульсом. Такой режим существенно повышает вероятность успешной регистрации кратковременных и трудно прогнозируемых процессов.

Влияние триггеров на качество экспериментальных данных

Качество экспериментальных данных определяется не только разрешением, частотой кадров и экспозицией, но и правильным выбором момента записи. Даже технически качественное видео может оказаться малополезным, если ключевая фаза процесса не попала в кадр или была зафиксирована не полностью.

Триггеры повышают ценность видеоданных за счёт более точной временной привязки. Они позволяют фиксировать событие с нужного момента, уменьшать объём лишней информации и обеспечивать повторяемость условий съёмки. Это облегчает последующую обработку, измерения, покадровый анализ и сопоставление результатов.

В задачах, где высокоскоростная видеосъёмка используется совместно с другими измерительными системами, триггерный запуск также способствует синхронизации данных. Видео может быть сопоставлено с сигналами датчиков, временными метками, световыми маркерами или действиями экспериментальной установки.

Выбор типа триггера в зависимости от задачи

Выбор между триггер-кнопкой и фотонным триггером зависит от характера исследуемого процесса. Если оператор может визуально контролировать подготовку события и самостоятельно определить момент запуска, оптимальным решением является триггер-кнопка. Она проста, надёжна и удобна для повседневных задач.

Если же событие развивается слишком быстро, начинается непредсказуемо или сопровождается световым сигналом, предпочтительным становится фотонный триггер. Он обеспечивает автоматическую реакцию системы и уменьшает зависимость от реакции оператора.

В некоторых задачах оба типа триггеров могут использоваться совместно. Например, триггер-кнопка применяется для ручного управления и тестирования, а фотонный триггер — для основной автоматической регистрации события. Такая комбинация повышает гибкость системы и позволяет адаптировать её к различным экспериментальным сценариям.

Эксплуатационные требования и рекомендации

Для эффективного применения триггеров необходимо правильно организовать их подключение и размещение. Триггер-кнопка должна находиться в месте, удобном для оператора, чтобы запуск записи выполнялся без лишних движений и задержек. Кабели и соединения должны быть проложены так, чтобы исключить случайное отключение или механическое повреждение.

Фотонный триггер должен быть ориентирован на область появления светового импульса или на специально установленный источник света. Важно обеспечить стабильность оптических условий и исключить ложные срабатывания от посторонних источников освещения, бликов или случайных вспышек. При необходимости следует использовать экранирование, ограничение поля зрения датчика или настройку чувствительности, если она предусмотрена конструкцией устройства.

Перед основным экспериментом рекомендуется выполнять тестовые срабатывания. Это позволяет проверить корректность подключения, реакцию системы Evercam, временную привязку и соответствие выбранного режима записи требованиям задачи. Особенно важно проводить предварительную проверку при многокамерной съёмке и при работе с автоматическими триггерами.

В лабораторных исследованиях триггеры используются для точного управления экспериментом и повышения воспроизводимости результатов. Они позволяют синхронизировать высокоскоростную видеосъёмку с работой испытательных машин, оптических маркеров, световых индикаторов и других элементов стенда.

Триггер-кнопка удобна при настройке оборудования, калибровке, пробных запусках и регистрации процессов, управляемых оператором. Фотонный триггер применяется в задачах, где момент события связан с появлением светового импульса или где требуется исключить ручное вмешательство в момент запуска.

Такие устройства позволяют организовать видеорегистрацию как часть комплексной измерительной системы, в которой видеоданные являются одним из источников информации наряду с сигналами датчиков и результатами цифровой обработки изображений.

Применение в полевых условиях

В полевых условиях триггеры повышают удобство и надёжность управления высокоскоростной видеосъёмкой. Рабочая станция Evercam может быть размещена в мобильном посту управления, в защищённом кейсе или на удалённом рабочем месте, тогда как оператору необходимо иметь возможность оперативно запускать запись рядом с объектом исследования.

Триггер-кнопка в этом случае обеспечивает простой удалённый интерфейс управления. Она позволяет запускать и останавливать запись без перемещения к компьютеру. Фотонный триггер может использоваться при испытаниях, где событие сопровождается световым маркером или где необходимо автоматическое срабатывание без участия оператора.

Для полевого применения особенно важны надёжность соединений, устойчивость к внешним воздействиям и понятность управления. Триггеры позволяют упростить организацию съёмки и снизить риск потери данных из-за задержки запуска.

Интеграция в многокамерные системы

При использовании нескольких высокоскоростных камер Evercam возникает задача согласованного запуска. Если камеры начинают запись в разные моменты, последующий анализ становится сложнее, особенно при изучении пространственной динамики объекта. Внешний триггер позволяет сформировать единый управляющий сигнал для всей системы.

Многокамерная синхронизация особенно важна при съёмке процессов с разных ракурсов. Она позволяет сопоставлять кадры, полученные различными камерами, и выполнять анализ движения, деформаций, перемещений или других параметров. При этом триггер обеспечивает единую временную точку отсчёта.

Фотонный триггер может использоваться для автоматического запуска всей группы камер по оптическому событию, а триггер-кнопка — для ручного синхронного запуска оператором. Выбор конкретной схемы зависит от требований эксперимента и конфигурации оборудования.
