ВСКАМ-КОНТРОЛЬ

Состав и стоимость пакетных решений ПКП ВСКАМ-КОНТРОЛЬ, Руб. с НДС

Базовый функционал (доступен в любом пакете)

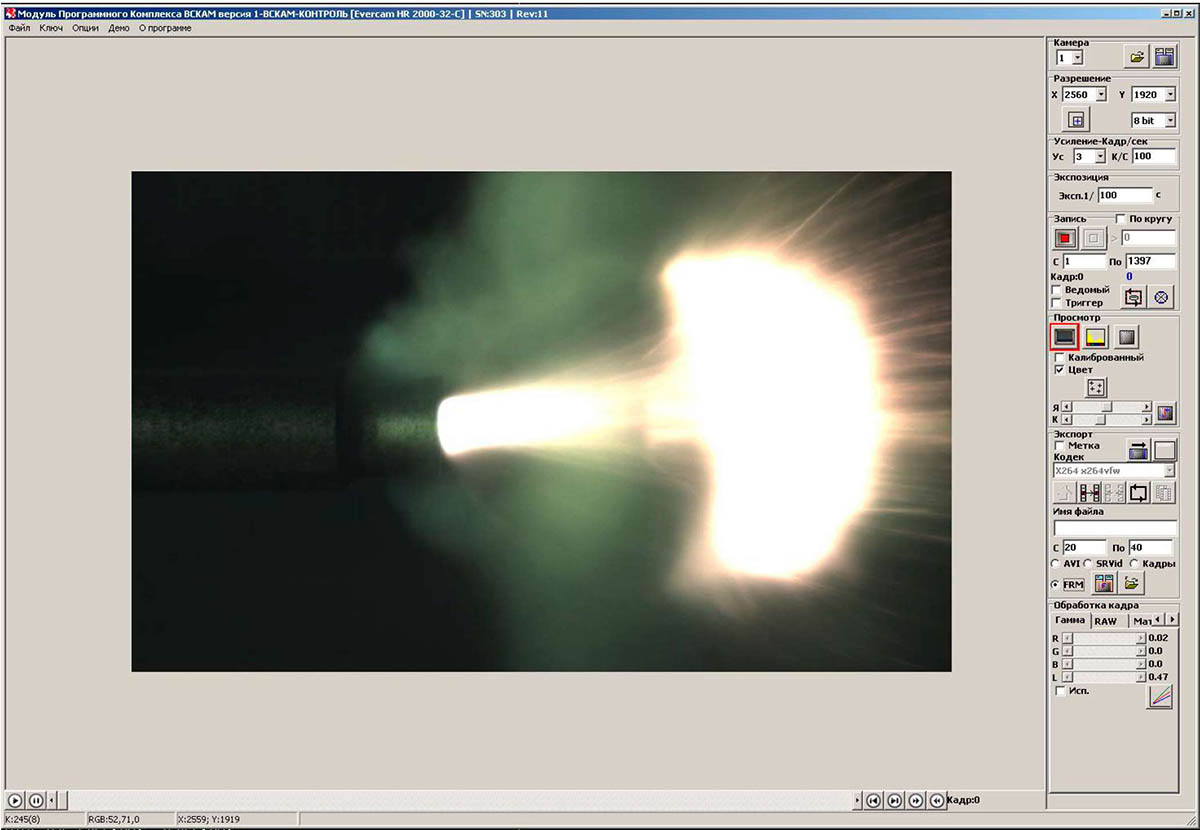

1. Управление настройками скоростных камер Evercam по GigE-интерфейсу:

· изменение разрешения;

· выбор произвольной зоны сенсора;

· задание глубины градаций серого / цвета 8 / 10 / 12 бит;

· изменение яркости и контрастности изображения;

· задание частоты кадров и времени экспозиции;

· задание усиления;

· выбор режима записи (однократный, циклический, по внешнему триггеру);

· пакетная запись роликов;

· запись с предустановленным числом кадров после отработки команды «стоп»;

· гамма-коррекция видеоряда по трем независимым каналам RGB с возможностью сохранения созданных профилей;

· ввод конфигурируемых текстовых меток в выходной видеоряд;

· вывод гистограммы изображения видеоряда;

· калибровка сенсора.

2. Сохранение произвольного фрагмента видеозаписи:

· контейнер AVI с предварительными настройками типа кодека и потока;

· SRVid с предварительными настройками степени сжатия и чередованием несжатых кадров;

· стоп-кадры формата JPEG, BMP, PCX, TGA, PNG, TIFF, GIF, JPEG2000 с предварительными настройками каждого формата;

· сохранение клипов с переменной FPS;

· сохранение сырого видеоряда с цветных камер.

3. Просмотр отснятого материала с видеокамеры:

· возможность выбора встроенного или внешнего проигрывателя AVI;

· преобразование SRVid в AVI;

· отображение раскадровки клипа с параметрами для формата SRVid;

· настраиваемая линза для живого видео и материала, снятого в формате SRVid.

Краткое описание функциональных модулей ПКП ВСКАМ-КОНТРОЛЬ

Подробное описание, функционал, видеоинструкция и стоимость опциональных модулей предоставляется по запросу.

Модуль индикации зебры используется для визуального выделения участков изображения по заданным порогам яркости или цветовым каналам. Он помогает быстро обнаруживать зоны пересвета, контрастные области или участки, соответствующие заданным значениям интенсивности.

Модуль маркеров используется для нанесения цветовых маркеров на изображение, обладает широкой настройкой выбора размера и цвета маркеров.

Модуль индикации фокуса помогает быстро определить, какие области кадра находятся в резкости. Резкие участки изображения подсвечиваются мерцающим белым цветом, а чувствительность детектирования можно настроить отдельно для монохромной или цветной камеры по каналам R, G, B. Модуль работает как с изображением реального времени получаемого видеосенсором, так и с видео, записанным в память видеокамеры.

Модуль индикации сетки позволяет накладывать на изображение координатную сетку с заданным размером ячейки и цветом линий. Сетка работает как с изображением реального времени получаемого видеосенсором, так и с видео, записанным в память видеокамеры. Модуль удобен для визуальной оценки положения, размеров и смещений объектов в кадре, а также может сохранять сетку вместе с изображением при записи или экспорте видео.

Модуль периодической записи по триггеру позволяет автоматически записывать видеоклипы по внешнему сигналу. При срабатывании триггера камера выполняет запись заданного фрагмента, экспортирует его на ПК и сохраняет файл с автоматическим именем по дате и времени. После завершения экспорта система переходит в режим ожидания следующего сигнала.

Модуль детектора движения предназначен для автоматического запуска записи при появлении заданного события в выбранной области кадра. Пользователь задаёт зону контроля и пороги срабатывания по каналам RGB, после чего система отслеживает изменения изображения. При превышении установленных порогов детектор срабатывает, и камера начинает запись. Настройки порогов сохраняются автоматически.

Модуль фильтров предназначен для обработки «живого» видео с камеры и видеороликов в формате SRVid. Он включает набор из 28 фильтров для повышения резкости, выделения границ, сглаживания, размытия и градиентной обработки изображения. Модуль поддерживает режим мультифильтра, позволяющий одновременно применять несколько фильтров с различными вариантами объединения результатов. Обработка может выполняться как группой масок, последовательно или параллельно. Для каждого фильтра доступны дополнительные настройки, включая сдвиг, поворот и зеркалирование маски. Настройки фильтров и мультифильтров можно сохранять и повторно использовать для обработки видео.

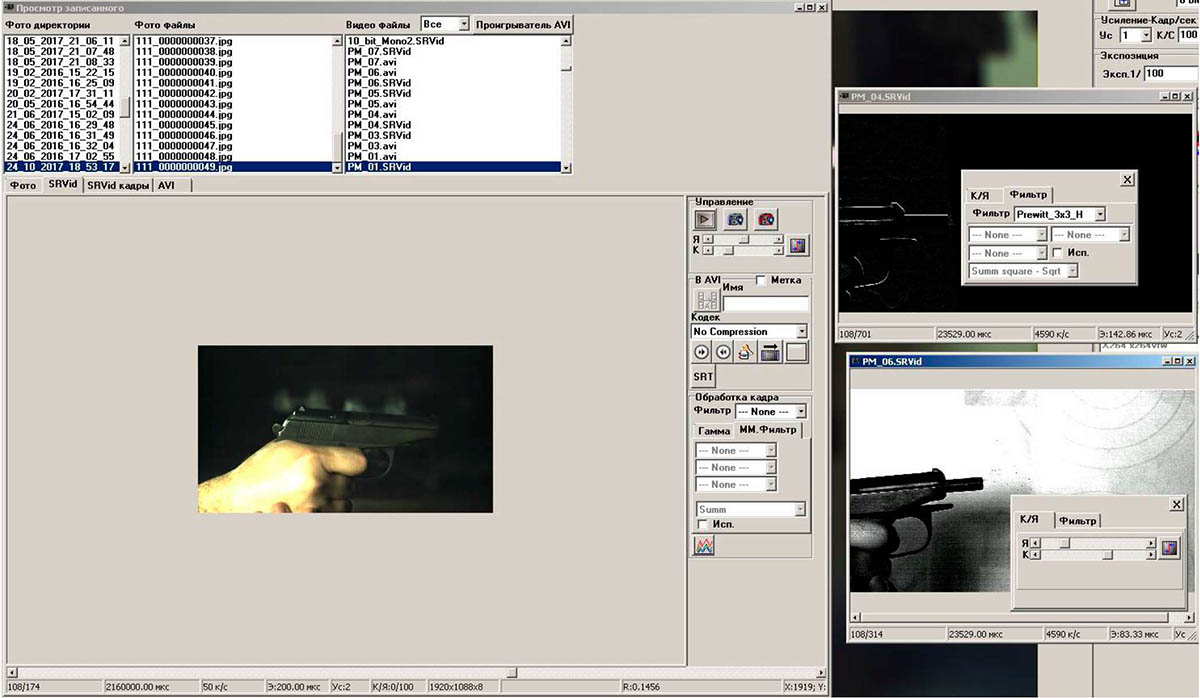

Модуль синхронного проигрывания клипов предназначен для просмотра отснятого материала в форматах SRVid и AVI, а также для одновременного анализа нескольких связанных видеоклипов. Пользователь может выбрать внешний AVI-проигрыватель или использовать встроенный проигрыватель SRV-HS при возникновении проблем с воспроизведением. Модуль позволяет привязывать к основному SRVid-клипу до 8 дополнительных клипов и открывать их в отдельных синхронизированных окнах. Для каждого связанного окна доступны индивидуальные настройки яркости, контрастности, фильтров, масштаба, положения и зума. В окнах отображается служебная информация о кадре, времени записи, FPS, экспозиции, усилении, контрасте и яркости, а все параметры автоматически сохраняются для последующего использования.

Модуль профиля предназначен для анализа уровня видеосигнала SRVid вдоль выбранного направления на изображении. Профиль может строиться по горизонтальной, вертикальной или произвольной линии, задаваемой пользователем с помощью мыши. Модуль поддерживает автоматическое масштабирование оси значений пикселов либо отображение в фиксированной шкале для 8- и 10-битных клипов. Для цветных изображений выводятся отдельные графики компонентов R, G и B, а для монохромных — один синий или серый профиль. Все настройки профиля автоматически сохраняются индивидуально для каждого SRVid-клипа.

Модуль 3D цветовой коррекции изображения предназначен для нелинейной коррекции изображения «живого» видео и записанных клипов формата SRVid с использованием LUT-таблиц в трехмерном цветовом пространстве RGB. Он поддерживает обработку 8- и 10-битных изображений и позволяет применять таблицы размером 16×16×16, 32×32×32 и 64×64×64. Пользователь может выбирать доступные LUT-таблицы, просматривать срезы куба до и после коррекции, задавать плоскость и уровень среза, а также применять выбранную таблицу к загруженному клипу. Дополнительно модуль позволяет выполнять поканальную настройку смещения и масштаба по каналам R, G и B. Все параметры LUT-коррекции, включая индивидуальные настройки сдвига и масштаба для каждой таблицы, автоматически сохраняются программой.

Модуль измерения скоростей предназначен для определения скорости перемещения объектов в поле зрения кадра по видеоряду SRVid. Перед измерением пользователь задаёт эталонный размер на изображении, указывая отрезок известной длины в миллиметрах, что позволяет выполнить корректный пересчёт перемещения в реальные единицы. Модуль поддерживает измерение скорости между двумя выбранными кадрами, а также по множеству смежных кадров. Пользователь отмечает одну и ту же точку объекта на разных кадрах, после чего программа автоматически рассчитывает скорость перемещения и отображает полученные значения.

Модуль видеотрекера предназначен для автоматического отслеживания выбранного объекта или точки на видеоклипе SRVid. Пользователь задаёт шаблон на нужном кадре, после чего программа определяет его положение на последующих кадрах и отображает найденную позицию с помощью маркера. Модуль позволяет работать в ручном режиме просмотра отслеживания, а также запускать автоматическое проигрывание клипа с построением трассы движения объекта. Для видеотрекера настраиваются размер шаблона, точность обнаружения, количество обрабатываемых кадров, цвет маркера и трассы, метод поиска шаблона и тип отображения траектории. Все настройки и положение шаблона сохраняются индивидуально для каждого SRVid-клипа.

Модуль расширенной конвертации стоп-кадров предназначен для преобразования полученных стоп-кадров в видеофайлы форматов MKV, MP4, MPG и MOV с использованием кодеков h.264 или h.265. Пользователь может выбрать нужные кадры для конвертации, просмотреть их перед обработкой и настроить параметры выходного видео: контейнер, кодек, поток, переменный битрейт, буфер, частоту кадров, глубину цвета, GOP, базовые и предсказанные кадры. Модуль также поддерживает наложение текстовых комментариев и параметров съёмки поверх видео, настройку шрифта, цвета и фона текста. Дополнительно предусмотрен фильтр повышения чёткости изображения, отображение графика текущего потока и прогресс-бара процесса конвертации. Вывод видео выполняется после выбора имени и директории выходного файла.

Модуль быстрого экспорта сырых кадров предназначен для быстрого экспорта отснятого материала в виде сырых стоп-кадров с возможностью последующего просмотра и предварительной обработки перед конвертацией в стандартные форматы. Пользователь может выбрать директорию сохранения, создавать отдельные поддиректории для видеорядов, просматривать записанные кадры, задавать диапазон конвертации и экспортировать материал в AVI, SRVid или набор стоп-кадров. Для цветных камер модуль поддерживает программную дебайеризацию и RAW-коррекцию изображения по каналам RGG’B, что позволяет выполнить базовую линейную настройку интенсивности пикселов перед дальнейшей обработкой или сохранением.

Модуль увеличения разрешения с использованием нейросетей предназначен для повышения разрешения FRM-кадров при их конвертации в SRVid, AVI или стоп-кадры стандартных форматов. Пользователь может выбрать метод увеличения, тип промежуточного фильтра и масштаб повышения разрешения от 20% до 100%, при котором площадь кадра увеличивается до 4 раз. При экспорте в AVI со сжатием учитывается ограничение по площади кадра: при размере более 5 Мп доступен только экспорт без сжатия. Дополнительно модуль поддерживает нейросетевое увеличение разрешения стоп-кадров с увеличением площади изображения в 16 раз. Обработка выполняется на видеокарте с поддержкой NVIDIA GeForce RTX и объёмом видеопамяти не менее 6 ГБ. Входными файлами могут быть JPG, BMP и PNG, а результат сохраняется в PNG. Пользователь может выбирать отдельные кадры для обработки, задавать модель нейросети, включать постобработку, разрешать перезапись файлов и контролировать ход преобразования по прогресс-барам и служебным сообщениям.

Модуль мультитриггера позволяет выполнять последовательную запись нескольких клипов по внешнему триггерному сигналу или вручную из программы. После каждого срабатывания камера записывает заданный диапазон кадров, автоматически переходит к следующему смежному участку памяти и увеличивает счётчик сессий. Для каждого записанного фрагмента формируется список клипов, который можно использовать для навигации по материалам в памяти камеры. При повторном запуске мультитриггерной записи параметры можно сбросить, а список ранее созданных клипов автоматически очищается.

Модуль управления оптикой предназначен для подключения и настройки объектива через интерфейс RS-485. Для работы необходимо наличие контроллера или конвертера USB-RS485 с установленными драйверами, после чего в системе появляется соответствующий COM-порт. Пользователь выбирает порт и скорость соединения, затем подключается к контроллеру объектива. Модуль позволяет управлять фокусировкой и, при наличии поддержки, диафрагмой объектива с помощью ползунков. Все изменения сразу отображаются на живом изображении с камеры, что обеспечивает удобную точную настройку оптики в процессе съёмки.

Модуль управления платформой предназначен для подключения и управления поворотной платформой через интерфейс RS-485. Для работы необходимо наличие контроллера или конвертера USB-RS485 с установленными драйверами, после чего в системе появляется дополнительный COM-порт. Пользователь выбирает нужный порт и скорость соединения, по умолчанию 9600 бод, после чего выполняет подключение к контроллеру поворотной платформы. Если устройство не обнаружено, программа выводит соответствующее уведомление. Модуль обеспечивает удобную подготовку платформы к дальнейшему управлению и работе совместно с камерой.
