Аксессуары для макросъемки и изменения дистанции при высокоскоростной видеосъемке
Высокоскоростная видеосъемка применяется для регистрации быстропротекающих процессов, которые невозможно детально наблюдать в реальном времени. При исследовании малых объектов или локальных зон процесса возникает необходимость в макросъемке, обеспечивающей увеличение масштаба изображения и детализацию микродвижений, деформаций, разрушений, капельных процессов, колебаний или взаимодействия элементов малых размеров.
Одной из ключевых задач при такой съемке является управление дистанцией между камерой, объективом и объектом исследования. Изменение рабочей дистанции влияет на масштаб изображения, резкость, освещенность, глубину резкости и удобство размещения дополнительного оборудования. Для решения этих задач применяются специализированные аксессуары, расширяющие возможности оптической системы высокоскоростной камеры.
Особенности макросъемки при высокоскоростной регистрации
Макросъемка в условиях высокоскоростной видеосъемки имеет ряд особенностей. Повышение частоты кадров обычно требует уменьшения времени экспозиции, что приводит к необходимости интенсивного освещения. При этом увеличение масштаба изображения дополнительно снижает количество света, поступающего на сенсор, особенно при использовании удлинительных колец или сильного оптического увеличения.
Кроме того, при макросъемке резко уменьшается глубина резкости. Даже небольшое смещение объекта или камеры может привести к потере фокуса. Поэтому аксессуары для макросъемки должны обеспечивать не только требуемое увеличение, но и высокую механическую стабильность, точную настройку положения и надежную фиксацию оптических компонентов.
Макрообъективы
Макрообъективы являются базовым средством получения увеличенного изображения при сохранении высокого качества оптической передачи. Они проектируются для съемки на малых дистанциях и обеспечивают низкий уровень геометрических искажений, хорошую резкость по полю кадра и устойчивое воспроизведение мелких деталей.
При высокоскоростной видеосъемке макрообъективы особенно полезны в задачах, где требуется стабильное изображение малых объектов без значительного ухудшения светопропускания. Важными параметрами являются фокусное расстояние, максимальный масштаб воспроизведения, светосила, минимальная дистанция фокусировки и совместимость с креплением камеры.
Короткофокусные макрообъективы позволяют работать на меньшей дистанции, но могут создавать сложности при размещении освещения. Длиннофокусные макрообъективы обеспечивают большую рабочую дистанцию, что удобно при съемке процессов, сопровождающихся брызгами, нагревом, механическим воздействием или необходимостью установки защитных элементов перед объективом.
Удлинительные кольца

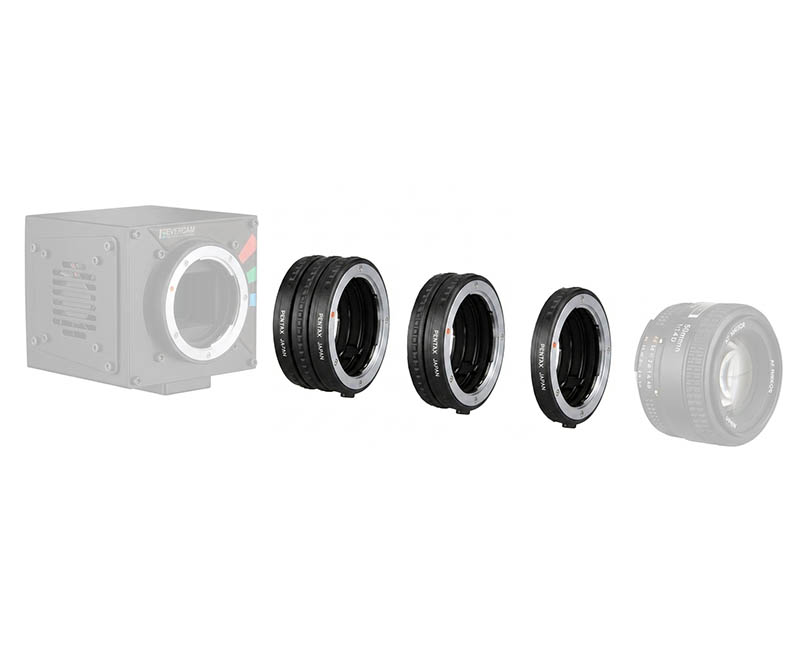

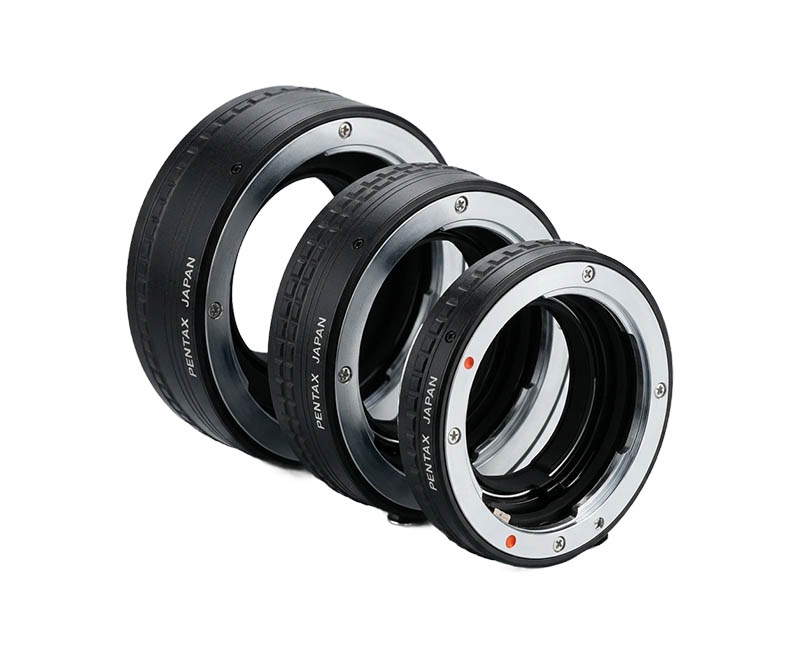

Удлинительные кольца устанавливаются между камерой и объективом, увеличивая расстояние от задней линзы объектива до сенсора. Это позволяет уменьшить минимальную дистанцию фокусировки и увеличить масштаб изображения без применения дополнительных оптических элементов.
Преимуществом удлинительных колец является отсутствие дополнительных линз, что снижает риск внесения хроматических аберраций и потери резкости. Однако их использование уменьшает светосилу системы и может ограничивать диапазон фокусировки. При высокоскоростной съемке это особенно важно, поскольку снижение освещенности требует увеличения мощности источников света или изменения параметров экспозиции.
Удлинительные кольца целесообразны при съемке небольших объектов, когда требуется умеренное увеличение и имеется возможность точно настроить положение камеры относительно объекта.
Макромехи

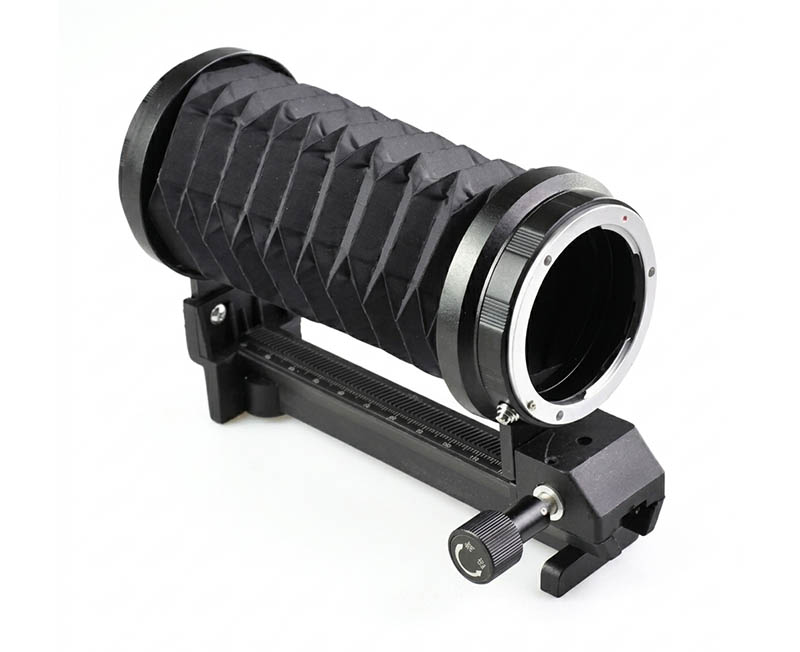

Макромех представляет собой регулируемую систему изменения расстояния между объективом и камерой. По принципу действия он близок к удлинительным кольцам, однако обеспечивает плавную регулировку выноса объектива.
Основное преимущество макромеха заключается в точной настройке масштаба изображения. Это особенно важно в экспериментальных установках, где объект съемки имеет фиксированное положение, а изменение масштаба должно выполняться без замены набора колец или перестройки всей системы.
Недостатками макромехов являются сравнительно большие габариты, возможное снижение жесткости конструкции и повышенные требования к фиксации. При высокоскоростной видеосъемке любые вибрации могут ухудшать качество изображения, поэтому макромех должен устанавливаться на устойчивую платформу.
Насадочные макролинзы
Насадочные макролинзы устанавливаются на переднюю резьбу объектива и уменьшают минимальную дистанцию фокусировки. Они позволяют быстро адаптировать стандартный объектив для съемки малых объектов.
Такие линзы удобны в случаях, когда требуется компактное и оперативное решение. Однако качество изображения зависит от оптической схемы насадки. Простые однолинзовые макролинзы могут вызывать снижение резкости по краям кадра и увеличение аберраций. Более качественные ахроматические насадки обеспечивают лучшую коррекцию и подходят для задач, где требуется высокая детализация.
При высокоскоростной видеосъемке насадочные линзы могут использоваться в условиях ограниченного пространства, когда установка макромеха или удлинительных колец затруднена.
Фокусировочные рельсы
Фокусировочные рельсы предназначены для точного перемещения камеры или объекта вдоль оптической оси. В макросъемке они часто оказываются более удобными, чем вращение кольца фокусировки объектива, поскольку позволяют изменять фокус без заметного изменения масштаба и оптических характеристик.
Для высокоскоростной съемки особенно важны рельсы с микрометрической регулировкой и надежной фиксацией положения. Они позволяют точно установить плоскость резкости на интересующую область быстрого процесса. В лабораторных условиях применяются ручные, винтовые и моторизованные фокусировочные рельсы.
Моторизованные системы полезны при повторяемых экспериментах, когда требуется точно воспроизводить положение камеры. Они также могут применяться для серийной настройки дистанции перед началом съемки.
Переходные адаптеры и байонетные крепления
Высокоскоростные камеры часто имеют специализированные крепления, например C-mount, F-mount, EF-mount или другие промышленные стандарты. Для использования различных объективов применяются переходные адаптеры.
Адаптер должен обеспечивать точное соблюдение рабочего отрезка, соосность объектива и сенсора, а также механическую жесткость. Нарушение этих параметров может привести к потере возможности фокусировки на нужной дистанции, перекосу плоскости резкости и снижению качества изображения.
Для макросъемки особенно важны адаптеры с минимальными люфтами, поскольку даже небольшое смещение может изменить фокусировку и масштаб изображения. В ряде случаев применяются адаптеры с дополнительной регулировкой длины, позволяющие тонко изменять дистанцию между объективом и сенсором.
Телеконвертеры

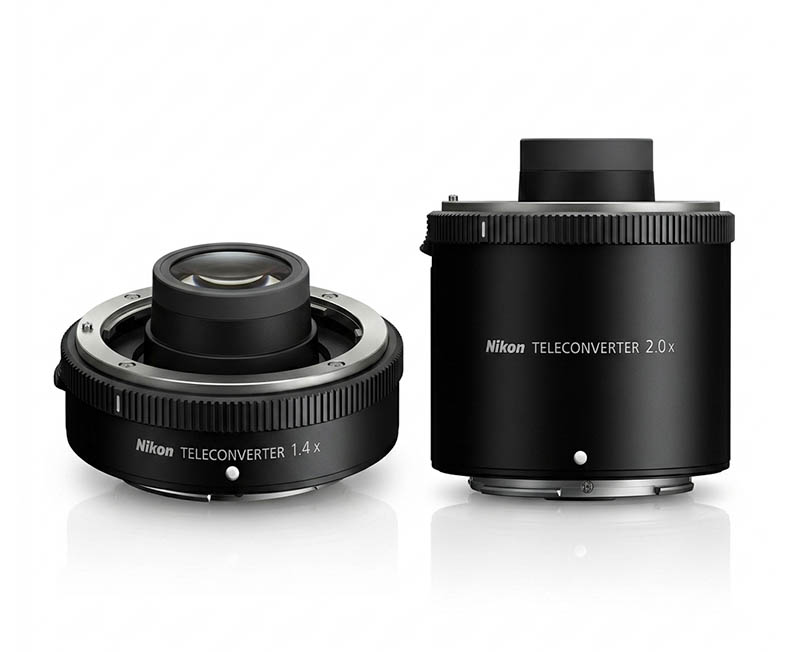

Телеконвертеры увеличивают эффективное фокусное расстояние объектива и позволяют получить более крупное изображение объекта без уменьшения рабочей дистанции. Это полезно при съемке процессов, к которым нельзя приблизить камеру из-за тепла, механической опасности, загрязнения или ограничений экспериментальной установки.
Недостатком телеконвертеров является снижение светосилы и возможное ухудшение резкости. При высокоскоростной видеосъемке это может стать существенным ограничением, поскольку система и так работает в условиях короткой выдержки. Поэтому телеконвертеры целесообразно применять с качественными светосильными объективами и мощным освещением.
Промежуточные кольца регулировки дистанции
Для точного изменения положения объектива относительно сенсора применяются промежуточные кольца различной толщины. Они могут использоваться как самостоятельный инструмент или в сочетании с адаптерами, макрообъективами и промышленными объективами.
Такие кольца позволяют корректировать рабочий отрезок, изменять диапазон фокусировки и добиваться требуемого масштаба. В промышленных системах машинного зрения и высокоскоростной регистрации они используются для точной настройки оптической схемы под конкретный объект.
Системы прецизионного позиционирования
При макросъемке быстропротекающих процессов большое значение имеет точное пространственное позиционирование камеры, объектива, объекта и источников света. Для этого применяются координатные столы, микрометрические подвижки, лабораторные стойки, оптические рельсы и моторизованные платформы.
Такие системы позволяют регулировать расстояние не только вдоль оптической оси, но и по вертикали и горизонтали. Это особенно важно при съемке малых объектов, когда зона резкости ограничена долями миллиметра. Прецизионное позиционирование повышает воспроизводимость эксперимента и снижает вероятность ошибок при повторных измерениях.
Защитные фильтры и оптические окна
В высокоскоростной видеосъемке макрообъекты нередко связаны с процессами, способными повредить объектив: разлет частиц, капли жидкости, искры, пыль, продукты разрушения или аэрозоли. Для защиты передней линзы применяются защитные фильтры, прозрачные оптические окна и сменные защитные пластины.
Такие элементы должны иметь высокую оптическую прозрачность, минимальные искажения и надежное просветляющее покрытие. При макросъемке следует учитывать, что дополнительная плоскопараллельная пластина может вызывать блики и переотражения, особенно при интенсивном освещении. Поэтому защитные элементы желательно устанавливать под небольшим углом к оптической оси или использовать антибликовые покрытия.
Светофильтры и нейтральные фильтры
Светофильтры применяются для управления спектральным составом излучения, подавления бликов или согласования освещения с чувствительностью сенсора. Нейтральные фильтры используются для уменьшения светового потока, если освещение слишком интенсивное или требуется сохранить определенные параметры диафрагмы.
В высокоскоростной макросъемке фильтры должны подбираться с учетом короткой экспозиции и высокой потребности в свете. Поляризационные фильтры могут быть полезны для уменьшения отражений от металлических, стеклянных или жидких поверхностей, однако они также снижают светопропускание.
Осветительные аксессуары
Хотя осветительные устройства не изменяют дистанцию напрямую, они критически важны для макросъемки при высокой частоте кадров. Используются светодиодные панели высокой мощности, волоконно-оптические осветители, импульсные источники света, кольцевые осветители и направленные прожекторы.
При макросъемке важно не только количество света, но и геометрия освещения. Кольцевые источники уменьшают тени, боковое освещение выявляет рельеф, а рассеиватели позволяют снизить контрастные блики. Правильное освещение повышает эффективность оптических аксессуаров и позволяет работать с меньшей диафрагмой для увеличения глубины резкости.
Влияние аксессуаров на глубину резкости и экспозицию
Большинство аксессуаров для макросъемки изменяет баланс между масштабом, рабочей дистанцией, освещенностью и глубиной резкости. Увеличение масштаба приводит к уменьшению глубины резкости, что требует точной фокусировки и устойчивой фиксации камеры. Закрытие диафрагмы увеличивает глубину резкости, но снижает количество света, что затрудняет съемку на высоких частотах кадров.
Удлинительные кольца и макромехи уменьшают эффективную светосилу. Телеконвертеры также снижают светопропускание. Насадочные линзы могут влиять на оптическое качество. Поэтому при выборе аксессуаров необходимо учитывать не только требуемое увеличение, но и световой бюджет всей системы.
Критерии выбора аксессуаров
Выбор аксессуаров для макросъемки и изменения дистанции должен основываться на нескольких технических критериях. Главными являются требуемый масштаб изображения, размер объекта, рабочая дистанция, частота кадров, доступное освещение, допустимая глубина резкости, механическая стабильность и совместимость с камерой.
Если требуется высокое качество изображения и стабильность, предпочтительны макрообъективы и жесткие адаптеры. Для гибкой настройки масштаба подходят макромехи и удлинительные кольца. Для точной фокусировки необходимы фокусировочные рельсы или микрометрические платформы. Если объект опасен для оптики, обязательны защитные фильтры или оптические окна.
Практические рекомендации
При построении системы высокоскоростной макросъемки целесообразно начинать с определения поля зрения и требуемого масштаба. После этого подбираются объектив и аксессуары для достижения нужной дистанции. Далее оценивается освещенность, выбирается диафрагма и проверяется глубина резкости.
Камера и объектив должны быть установлены на жестком основании. Все резьбовые и байонетные соединения необходимо фиксировать без люфтов. При использовании защитных фильтров следует контролировать появление бликов. Перед основной съемкой рекомендуется выполнить тестовую запись с теми же параметрами частоты кадров, экспозиции и освещения, которые будут применяться в эксперименте.
