Крепежные элементы для тяжелых объективов: подпорки Lens Support, штативные хомуты и кронштейны для навесного оборудования
Современные фото- и видеосистемы все чаще включают объективы значительной массы и длины. К таким оптическим элементам относятся телеобъективы, светосильные кинообъективы, макрообъективы с удлинительными кольцами, объективы с адаптерами, а также специализированная оптика, применяемая в научной, промышленной и студийной съемке. При эксплуатации подобных систем возникает необходимость в дополнительных крепежных элементах, обеспечивающих надежную фиксацию и устойчивость оборудования.
Если тяжелый объектив установлен только на байонет камеры, на соединительный узел действует значительный изгибающий момент. Это может приводить к механическим напряжениям, микросмещениям, нарушению соосности камеры и объектива, появлению люфта и повышенному износу крепления. Для предотвращения подобных явлений применяются подпорки Lens Support, штативные хомуты и кронштейны для вспомогательного оборудования.
Актуальность исследования крепежных элементов обусловлена тем, что качество изображения и надежность съемочной системы зависят не только от характеристик камеры и объектива, но и от механической стабильности всей конструкции. Особенно это важно при работе с длиннофокусной оптикой, где даже незначительные колебания способны вызвать заметное смещение изображения.
Функциональное назначение крепежных элементов
Крепежные элементы выполняют несколько взаимосвязанных функций. Их основное назначение заключается в удержании объектива, камеры и навесного оборудования в заданном положении. При этом они должны обеспечивать механическую жесткость, устойчивость к вибрациям и сохранение точного взаимного расположения компонентов.
В системах с тяжелыми объективами крепежные элементы перераспределяют нагрузку между камерой, объективом, штативом, рельсовой системой и дополнительными опорами. Это позволяет уменьшить воздействие массы объектива на байонет камеры и снизить риск деформации соединительных элементов.
Кроме того, крепежные устройства способствуют улучшению балансировки системы. Правильное расположение точки опоры относительно центра масс снижает нагрузку на штативную головку, облегчает панорамирование и повышает удобство эксплуатации. В видеосъемке это особенно важно при плавных движениях камеры, а в научной и технической съемке — при длительной фиксации объекта в кадре.
Подпорки для тяжелых объективов Lens Support
Подпорка Lens Support представляет собой специальный опорный элемент, предназначенный для поддержки тяжелого объектива снизу. Обычно она используется в составе рельсовой системы или монтажной платформы. Основная задача Lens Support заключается в уменьшении изгибающей нагрузки на байонет камеры и предотвращении провисания объектива.
Конструктивно подпорка состоит из основания, механизма регулировки по высоте и контактной площадки, взаимодействующей с корпусом объектива. Основание фиксируется на направляющих или платформе, а регулируемая часть позволяет точно подвести опору к объективу. Контактная площадка часто оснащается мягкой накладкой из резины, полиуретана или другого полимерного материала, чтобы исключить повреждение корпуса объектива.
Важным параметром подпорки является точность регулировки по высоте. Опора должна поддерживать объектив, но не создавать избыточного давления. Неправильная установка может вызвать перекос оптической оси и привести к дополнительным механическим напряжениям. Поэтому Lens Support следует рассматривать не как простую подставку, а как элемент точной оптомеханической настройки.
Подпорки Lens Support особенно востребованы при использовании объективов без штатного штативного хомута. Они также применяются при установке объективов через адаптеры, телеконвертеры, спидбустеры, удлинительные кольца и другие промежуточные элементы, увеличивающие длину и массу оптической системы.
Конструктивные разновидности Lens Support

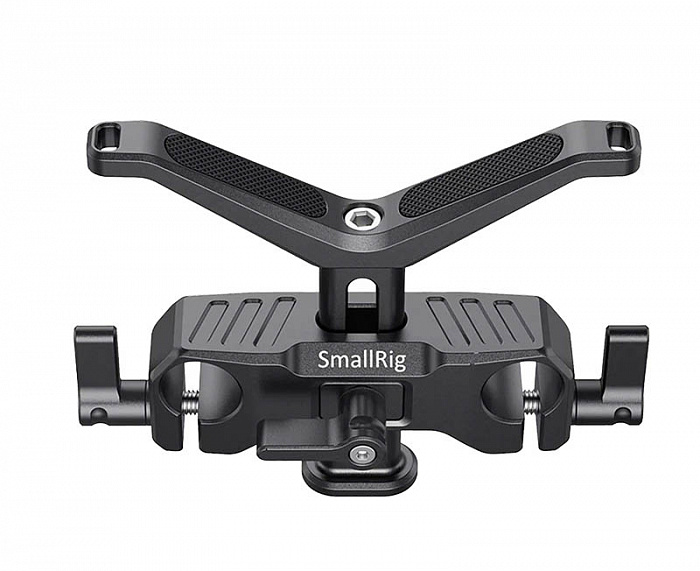

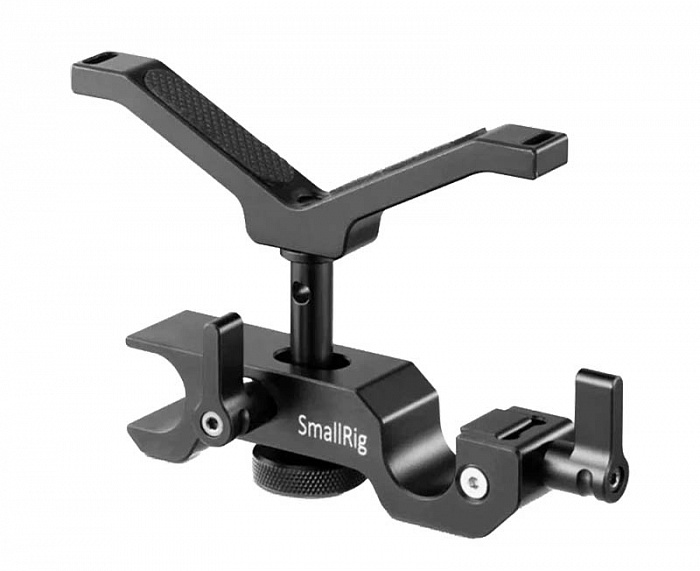

Существует несколько разновидностей подпорок Lens Support, различающихся по способу крепления и диапазону регулировки. Наиболее распространены подпорки для рельсовых систем диаметром 15 мм и 19 мм. Системы 15 мм обычно применяются в компактных и средних видеоригах, тогда как направляющие 19 мм используются в более тяжелых профессиональных конфигурациях.
Подпорки могут иметь винтовую, телескопическую или ступенчатую регулировку высоты. Винтовой механизм обеспечивает наиболее точную настройку, что важно при работе с чувствительными оптическими системами. Телескопические конструкции позволяют быстро изменять высоту, но могут уступать по точности фиксации. Ступенчатые решения применяются там, где требуется простота и высокая механическая надежность.
По форме контактной части подпорки могут быть плоскими, V-образными или роликовыми. Плоские площадки подходят для объективов с относительно ровной нижней поверхностью. V-образные опоры обеспечивают более устойчивую фиксацию цилиндрических корпусов. Роликовые элементы могут использоваться в случаях, когда необходимо поддерживать объектив, сохраняя возможность его осевого или вращательного перемещения при настройке.
Хомуты для крепления объектива к штативу
Хомут для крепления объектива к штативу представляет собой кольцевой держатель, охватывающий корпус объектива и снабженный штативной лапкой. В отличие от крепления камеры через стандартное гнездо, хомут позволяет установить на штатив непосредственно объектив. Это особенно важно для длинных и тяжелых объективов, у которых центр масс расположен далеко от камеры.
Применение хомута позволяет перенести точку опоры ближе к центру масс всей системы. Благодаря этому уменьшается изгибающий момент, действующий на байонет, повышается устойчивость конструкции и улучшается балансировка на штативной головке. Камера в такой конфигурации становится присоединенным модулем, а не основным несущим элементом.
Штативные хомуты широко применяются с телеобъективами, профессиональной фотооптикой, макрообъективами и некоторыми кинообъективами. Во многих случаях производители объективов предусматривают штатный хомут, поскольку его наличие является необходимым условием безопасной эксплуатации тяжелой оптики.
Дополнительным преимуществом хомута является возможность поворота объектива вокруг оптической оси. Это позволяет быстро менять ориентацию кадра с горизонтальной на вертикальную без изменения положения штатива. Для надежной работы такой механизм должен иметь плавный ход, точную фиксацию и отсутствие люфта.
Конструкция и параметры штативных хомутов
Типичный штативный хомут включает кольцо, зажимной механизм, поворотный узел и штативную лапку. Кольцо должно точно соответствовать диаметру корпуса объектива. Слишком свободная посадка приводит к люфту, а чрезмерно плотная может вызвать повреждение корпуса или затруднить установку.
Внутренняя поверхность хомута часто снабжается защитным покрытием или прокладкой, которая предотвращает появление царапин и повышает сцепление. Зажимной механизм может быть винтовым, рычажным или комбинированным. Винтовые механизмы обеспечивают надежную фиксацию, а рычажные позволяют быстрее устанавливать и снимать объектив.
Штативная лапка обычно содержит резьбовые отверстия стандартов 1/4 дюйма и 3/8 дюйма. В профессиональных моделях лапка может иметь встроенный профиль Arca-Swiss, что позволяет устанавливать объектив непосредственно на совместимую штативную головку без дополнительной площадки. Удлиненная лапка облегчает балансировку системы, поскольку позволяет смещать объектив вперед или назад относительно точки крепления.
Важнейшими характеристиками хомута являются жесткость, точность изготовления и устойчивость к деформациям. Для тяжелых объективов предпочтительны хомуты из алюминиевых сплавов, стали или магниевых сплавов. Недостаточно жесткий хомут может стать источником микровибраций и ухудшить стабильность изображения.
Кронштейны для навесного оборудования
Кронштейны для навесного оборудования предназначены для установки дополнительных устройств на камеру, объектив, риг, штативную платформу или рельсовую систему. К навесному оборудованию относятся мониторы, микрофоны, световые приборы, рекордеры, аккумуляторные блоки, радиопередатчики, фоллоу-фокусы, матбоксы, держатели фильтров, датчики и другие вспомогательные элементы.
Функция кронштейна заключается в надежном позиционировании оборудования без нарушения баланса основной системы. При работе с тяжелыми объективами это особенно важно, поскольку каждый дополнительный элемент изменяет распределение массы и может увеличивать нагрузку на отдельные узлы крепления.
Кронштейны могут быть жесткими, шарнирными, поворотными, рельсовыми или модульными. Жесткие кронштейны обеспечивают максимальную устойчивость и минимальные вибрации. Шарнирные модели позволяют свободно изменять положение аксессуара, но требуют тщательной фиксации. Рельсовые кронштейны применяются для установки оборудования вдоль оптической оси и часто используются в видеосистемах.
При выборе кронштейна необходимо учитывать массу устанавливаемого оборудования и длину плеча нагрузки. Даже небольшой аксессуар, вынесенный далеко от оси камеры, может создавать значительный момент силы. Поэтому предпочтительно размещать тяжелые элементы как можно ближе к центру масс системы.
Типы кронштейнов и особенности их применения
L-образные кронштейны используются для бокового или вертикального смещения точки крепления. Они применяются при установке мониторов, рукояток, небольших осветителей и вспомогательных модулей.
U-образные кронштейны охватывают камеру или объектив с нескольких сторон и обеспечивают более равномерное распределение нагрузки. Такие конструкции часто входят в состав камерных клеток и рамных систем.
Верхние кронштейны и ручки применяются для крепления мониторов, микрофонов, передатчиков и светового оборудования. При их использовании необходимо учитывать повышение центра масс, поскольку тяжелые элементы сверху могут снижать устойчивость системы.
Боковые кронштейны удобны для размещения компактных аксессуаров, кабельных фиксаторов и аккумуляторных модулей. Они позволяют разгрузить верхнюю часть камеры и сохранить доступ к органам управления.
Рельсовые кронштейны устанавливаются на направляющие и позволяют точно перемещать оборудование вдоль оптической оси. Они применяются для фоллоу-фокусов, матбоксов, приводов зума и дополнительных опорных элементов.
Шарнирные кронштейны обеспечивают гибкую настройку положения, но менее устойчивы к вибрациям по сравнению с жесткими конструкциями. Их целесообразно использовать для легких аксессуаров или в условиях, где требуется частое изменение положения оборудования.
Материалы изготовления крепежных элементов
Материалы крепежных элементов должны обеспечивать высокую прочность, жесткость, износостойкость и приемлемую массу. Наиболее распространенными являются алюминиевые сплавы, сталь, магниевые сплавы, углепластик и инженерные полимеры.
Алюминиевые сплавы широко применяются благодаря малой массе, достаточной прочности и хорошей технологичности. Анодирование поверхности повышает устойчивость к коррозии и механическому износу.
Сталь используется в винтах, осях, резьбовых втулках и элементах, испытывающих повышенную нагрузку. Несмотря на большую массу, стальные детали обеспечивают высокую надежность соединений.
Магниевые сплавы применяются в облегченных профессиональных системах. Они позволяют уменьшить массу конструкции, однако требуют качественной защитной обработки поверхности.
Углепластик используется в системах, где необходимо сочетание малой массы и высокой жесткости. Однако такие элементы обычно дороже и требуют точного проектирования соединительных зон.
Инженерные полимеры, резина и полиуретан применяются в защитных накладках, прокладках и демпфирующих элементах. Они предотвращают повреждение корпуса объектива и снижают передачу высокочастотных вибраций.
Влияние крепежных элементов на вибрации
Вибрационная устойчивость является одним из ключевых факторов качества съемки. При использовании тяжелых и длиннофокусных объективов даже малые колебания приводят к заметному смещению изображения. Источниками вибраций могут быть прикосновения оператора, работа механизмов фокусировки, движение штативной головки, внешние воздействия и собственные колебания конструкции.
Подпорки Lens Support уменьшают прогиб объектива и снижают относительные перемещения между объективом и камерой. Штативные хомуты улучшают балансировку и уменьшают нагрузку на байонет. Кронштейны при правильном применении позволяют рационально разместить дополнительное оборудование и не допустить возникновения паразитных колебаний.
Однако любой крепежный элемент может стать источником вибраций, если он имеет люфт, недостаточную жесткость или неправильно установлен. Длинные консольные кронштейны, слабые шарнирные соединения и плохо затянутые винты ухудшают стабильность системы. Поэтому оценивать необходимо не отдельный элемент, а всю механическую цепь от объектива до штатива.
Совместимость с рельсовыми системами и штативными платформами

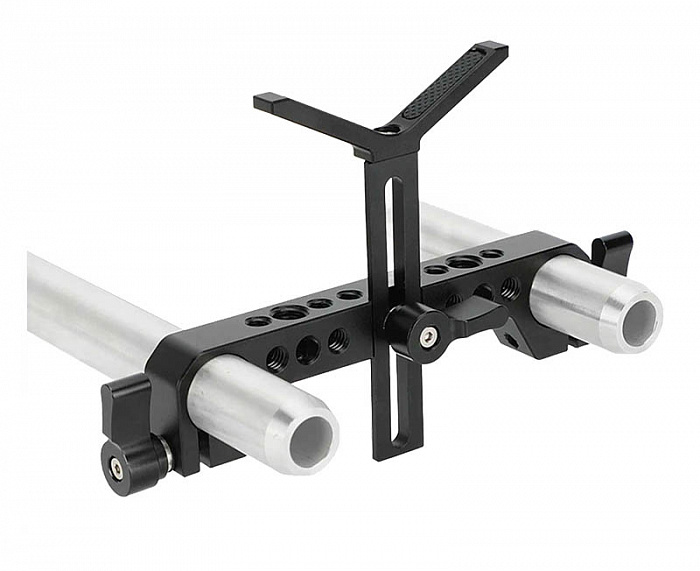

Рельсовые системы являются распространенной основой для установки тяжелой оптики и дополнительного оборудования. Наиболее часто применяются направляющие диаметром 15 мм и 19 мм. Системы 15 мм используются в компактных и средних видеоконфигурациях, а системы 19 мм — в тяжелых профессиональных установках.
При выборе подпорки или кронштейна необходимо учитывать диаметр направляющих, расстояние между ними, высоту оптической оси и тип базовой площадки. Несоответствие этих параметров может привести к перекосу объектива или невозможности точной установки аксессуаров.
Штативные платформы также должны соответствовать массе оборудования. Даже качественный хомут или Lens Support не обеспечит стабильности, если штативная головка недостаточно жесткая или рассчитана на меньшую нагрузку. Поэтому крепежные элементы следует подбирать в составе единой системы, включающей камеру, объектив, риг, штатив и дополнительные устройства.
Критерии выбора крепежных элементов
Выбор крепежных элементов определяется массой объектива, его длиной, расположением центра масс, наличием штатного хомута, типом камеры, характером съемки и количеством навесного оборудования.
Если объектив имеет штатный хомут, крепление к штативу целесообразно выполнять через него. Это обеспечивает оптимальное распределение нагрузки и снижает воздействие на байонет камеры. Если хомут отсутствует, но объектив имеет значительную массу или длину, следует применять Lens Support.
Для систем с большим количеством аксессуаров предпочтительны рельсовые платформы и модульные кронштейны. Они позволяют гибко изменять компоновку, сохранять баланс и снижать нагрузку на отдельные узлы.
Качественный крепеж должен иметь достаточную грузоподъемность, точную обработку посадочных поверхностей, надежные зажимы, совместимость со стандартными резьбами и отсутствие люфта. Для тяжелого оборудования предпочтительны короткие и жесткие кронштейны, а шарнирные держатели следует использовать только в пределах допустимой нагрузки.
Практические рекомендации по эксплуатации
Перед установкой тяжелого объектива необходимо определить центр масс системы и выбрать основную точку опоры. При наличии штативного хомута именно он должен использоваться как основной элемент крепления к штативу.

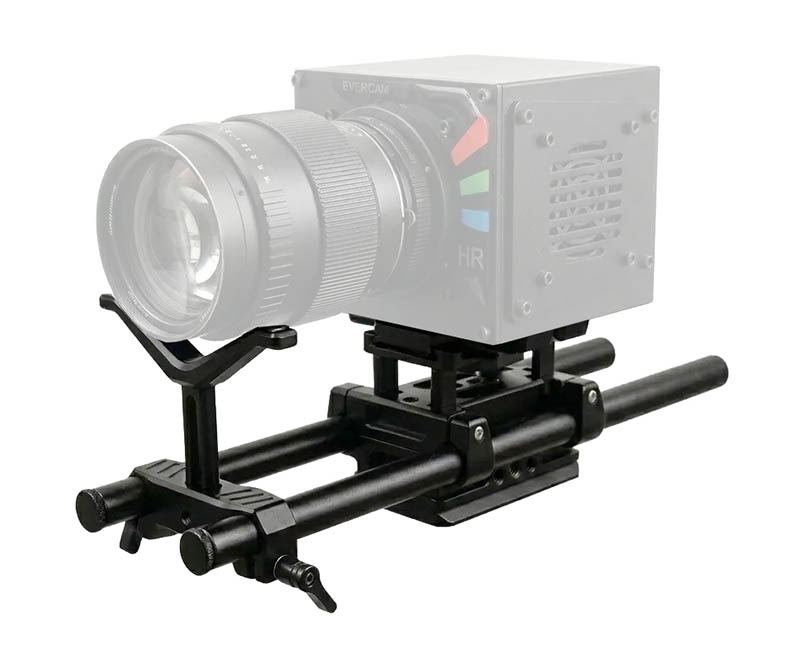

Lens Support следует устанавливать после фиксации камеры и объектива на базовой платформе. Высоту подпорки необходимо регулировать до легкого контакта с корпусом объектива, избегая чрезмерного давления. Цель подпорки состоит в поддержке, а не в принудительном подъеме объектива.
Все винтовые соединения должны быть надежно затянуты. При длительной съемке рекомендуется периодически проверять фиксацию, поскольку вибрации и изменение положения оборудования могут ослаблять соединения.
Навесное оборудование следует размещать так, чтобы минимизировать вынос массы от основной оси. Кабели необходимо фиксировать, чтобы они не создавали дополнительной нагрузки на разъемы и не вызывали случайных смещений оборудования.
Перед началом работы следует проверить отсутствие люфтов, провисаний и самопроизвольных поворотов. Особенно это важно при съемке с длиннофокусными объективами и при использовании моторизованных систем фокусировки или зумирования.
Применение в фото-, видео-, научных и промышленных системах
В фотографии крепежные элементы используются преимущественно с телеобъективами, макрообъективами и тяжелой профессиональной оптикой. Они повышают устойчивость камеры на штативе и облегчают смену ориентации кадра.
В видеосъемке значение крепежных элементов возрастает из-за большого количества дополнительного оборудования. Риги, матбоксы, фоллоу-фокусы, мониторы и аккумуляторы требуют продуманной системы крепления, обеспечивающей баланс и жесткость.
В научной съемке крепежные элементы необходимы для сохранения точной геометрии оптической системы. Смещение объектива может повлиять на масштаб, фокусировку и точность измерений.
В промышленной визуализации крепеж используется в системах контроля качества, машинного зрения и технической регистрации. Здесь особенно важны повторяемость установки, устойчивость к вибрациям и надежность при длительной эксплуатации.
