Бленды для объектива высокоскоростной видеокамеры: классификация, конструктивные особенности и функциональное значение
Высокоскоростная видеосъемка применяется для регистрации быстропротекающих процессов, требующих малой экспозиции и высокой частоты кадров. Одной из характерных особенностей такой съемки является необходимость использования интенсивного освещения, поскольку уменьшение времени экспозиции снижает количество света, попадающего на сенсор камеры. При этом мощные источники света могут создавать паразитную засветку, блики, снижение контраста и локальные отражения в оптической системе.
Бленда является простым, но важным оптомеханическим элементом, который устанавливается перед объективом и ограничивает попадание света вне рабочего угла поля зрения. В системах высокоскоростной видеосъемки она способствует повышению качества изображения и устойчивости визуальной регистрации, особенно при работе с направленными источниками света, отражающими поверхностями и сложными экспериментальными установками.
Назначение бленды в высокоскоростной видеосъемке
Основная функция бленды заключается в отсечении бокового и паразитного света, который не участвует в формировании полезного изображения, но может попадать на переднюю линзу объектива. Такой свет вызывает снижение микроконтраста, появление бликов, засветку темных участков и ухудшение различимости мелких деталей.
Для высокоскоростной видеокамеры это особенно важно, поскольку анализ видеозаписи часто связан с определением формы, траектории, деформации, скорости или положения объекта. Даже незначительное снижение контраста может затруднить последующую обработку кадров, автоматическое распознавание контуров и измерение параметров движения.
Дополнительная функция бленды связана с механической защитой. Она частично предохраняет переднюю линзу от случайных касаний, пыли, капель и небольших механических воздействий. Однако бленда не заменяет защитное стекло или специализированный корпус, особенно если съемка проводится в условиях разлета частиц, загрязнения или повышенной опасности повреждения оптики.
Классификация бленд по форме

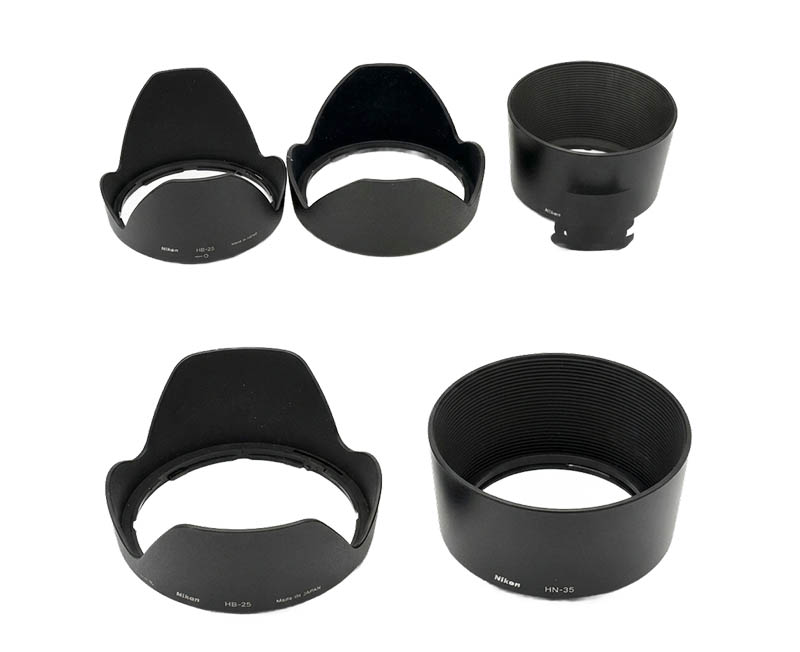

Бленды различаются по геометрии, которая определяет эффективность отсечения бокового света и риск попадания краев бленды в кадр. Основными формами являются лепестковые, цилиндрические, конические, прямоугольные и складные бленды.
Лепестковые бленды

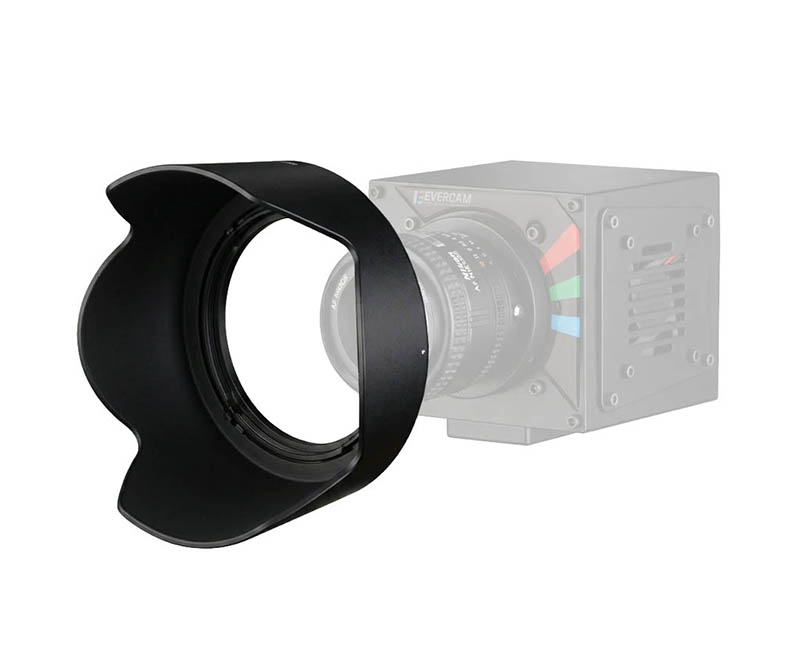

Лепестковая бленда имеет характерную форму с выступами и вырезами, соответствующими прямоугольному формату кадра. Более длинные лепестки располагаются в зонах, где они не перекрывают поле зрения, а вырезы уменьшают риск виньетирования по углам кадра.
Такие бленды широко применяются со стандартными и широкоугольными объективами. В высокоскоростной видеосъемке лепестковая конструкция удобна при использовании объективов с относительно широким углом обзора, когда требуется эффективное подавление боковой засветки без затемнения углов изображения.
Недостатком лепестковой бленды является необходимость правильной ориентации относительно кадра. Если такая бленда установлена с поворотом, ее лепестки могут попасть в поле зрения и вызвать виньетирование. Поэтому для объективов с вращающейся передней частью лепестковая бленда менее удобна, особенно при частой перенастройке фокусировки.
Цилиндрические бленды
Цилиндрическая бленда имеет форму прямой трубки постоянного диаметра. Она конструктивно проста, жестка и хорошо подходит для объективов с узким углом поля зрения, особенно телеобъективов.
В системах высокоскоростной видеосъемки цилиндрические бленды применяются при съемке удаленных объектов, локальных зон процесса или макрообъектов с большим рабочим расстоянием. Узкий угол обзора позволяет использовать более длинную бленду без риска виньетирования, что повышает эффективность защиты от бокового света.
Преимуществом цилиндрической конструкции является технологичность и механическая прочность. Внутренняя поверхность такой бленды может иметь матовое черное покрытие или ребристую структуру для уменьшения переотражений. Недостатком является меньшая универсальность при работе с широкоугольной оптикой.
Конические бленды
Коническая бленда имеет расширяющуюся форму и может рассматриваться как промежуточный вариант между цилиндрической и широкоугольной блендой. Такая геометрия позволяет уменьшить риск перекрытия поля зрения при сохранении способности отсекать свет, падающий под нежелательными углами.
Конические бленды используются с объективами среднего диапазона фокусных расстояний и могут быть полезны в высокоскоростной съемке, когда требуется баланс между компактностью, светозащитной эффективностью и отсутствием виньетирования.
Оптическая эффективность конической бленды зависит от угла раскрытия, длины и диаметра переднего отверстия. При неправильном подборе размеров она может либо недостаточно защищать от бокового света, либо частично перекрывать изображение.
Прямоугольные бленды
Прямоугольная бленда имеет форму, приближенную к геометрии кадра. Она особенно эффективна, поскольку ограничивает световой поток в соответствии с прямоугольным полем изображения. Такие бленды часто используются в видеосъемке, киносъемке, технической и лабораторной регистрации.
Для высокоскоростных видеокамер прямоугольные бленды удобны при построении стационарных оптических схем, где положение камеры, объектива и объекта фиксировано. Они позволяют точно отсечь лишний свет от источников, расположенных за пределами полезного поля зрения, и снизить вероятность внутренних отражений.
Прямоугольные бленды могут быть частью матбокса или отдельного оптомеханического узла. Их преимущество заключается в высокой эффективности светозащиты, а недостаток — в необходимости точной настройки положения и ориентации относительно кадра.
Складные бленды
Складные бленды обычно изготавливаются из резины или гибкого полимерного материала. Они могут складываться для транспортировки и иногда позволяют изменять рабочую длину. Такие конструкции удобны при мобильной съемке, ограниченном пространстве или необходимости быстрой установки.
В высокоскоростной видеосъемке складные бленды применяются реже, чем жесткие, поскольку гибкая конструкция хуже сохраняет точную геометрию. Тем не менее они могут быть полезны в полевых условиях, при работе с компактными камерами или при отсутствии повышенных требований к механической жесткости.
Главным преимуществом складной бленды является компактность, а ограничением — меньшая устойчивость к деформации и потенциально более низкая эффективность подавления паразитного света по сравнению с жесткими конструкциями.
Классификация бленд по способу крепления
Помимо формы, важным параметром является способ крепления бленды к объективу или к оптомеханической системе. Наиболее распространены байонетные, резьбовые, зажимные и встроенные бленды.
Байонетные бленды
Байонетная бленда крепится к объективу с помощью специальных пазов и фиксируется поворотом. Такой способ установки обеспечивает быструю замену, точное позиционирование и надежную фиксацию.
Для высокоскоростной видеосъемки байонетное крепление удобно в случаях, когда используется штатная оптика с соответствующим посадочным узлом. Оно позволяет быстро установить бленду перед съемкой и снять ее при транспортировке или обслуживании оборудования.
Ограничением является зависимость от конкретной модели объектива. Байонетная бленда часто рассчитана на определенную оптическую схему и не всегда совместима с другими объективами.
Резьбовые бленды
Резьбовая бленда вкручивается в переднюю резьбу объектива, предназначенную обычно для светофильтров. Такой способ крепления универсален при совпадении диаметра резьбы и шага.
В высокоскоростной видеосъемке резьбовые бленды удобны при использовании фотообъективов, макрообъективов и компактных оптических систем. Они обеспечивают простую механическую фиксацию и могут сочетаться с защитными фильтрами или переходными кольцами.
Недостатком является возможность затрудненного снятия при сильной затяжке, а также риск изменения ориентации лепестковой бленды, если передняя часть объектива вращается при фокусировке. Кроме того, при установке нескольких резьбовых элементов возрастает риск виньетирования.
Зажимные бленды
Зажимные бленды фиксируются на внешней поверхности объектива или адаптера с помощью винта, хомута или прижимного механизма. Такой вариант широко используется в технических и видеосистемах, где требуется совместимость с различными объективами.
Для высокоскоростных видеокамер зажимные бленды полезны при работе с промышленными объективами, нестандартной оптикой, макросистемами и сборными оптическими узлами. Они позволяют устанавливать бленду не только непосредственно на объектив, но и на переходное кольцо, защитный корпус или передний адаптер.
Главным преимуществом является гибкость применения. Недостатком может быть риск перекоса при неправильной установке, а также необходимость контролировать надежность зажима при вибрациях.
Встроенные бленды
Встроенная бленда является частью конструкции объектива и обычно выдвигается или раскрывается при необходимости. Такие решения чаще встречаются в телеобъективах и специализированной оптике.
Преимущество встроенной бленды заключается в точном соответствии оптической схеме объектива, компактности и удобстве эксплуатации. Она всегда находится с объективом и не требует отдельного хранения.
Для высокоскоростной съемки встроенная бленда удобна при работе в стандартных условиях, однако ее эффективность и длина ограничены конструкцией объектива. В сложных условиях освещения может потребоваться дополнительная внешняя бленда, матбокс или защитный экран.
Материалы и внутренняя обработка
Бленды изготавливаются из пластика, металла, резины или композитных материалов. Пластиковые бленды легкие и распространенные, металлические обладают большей жесткостью и устойчивостью к механическим воздействиям, резиновые обеспечивают складную конструкцию, а композитные могут сочетать малую массу и высокую прочность.
Внутренняя поверхность бленды должна быть матовой и темной. Это необходимо для подавления переотражений, которые могут возникать при попадании света на стенки бленды. В технических системах применяются внутренние насечки, ребристые поверхности или специальные светопоглощающие покрытия.
Для высокоскоростной съемки внутренняя обработка особенно важна из-за высокой яркости источников освещения. Даже небольшие отражения внутри бленды могут создавать заметную засветку или снижать контраст изображения.
Проблема виньетирования
Одним из основных ограничений при выборе бленды является виньетирование, то есть затемнение углов изображения из-за частичного перекрытия светового пучка. Оно возникает, если бленда слишком длинная, имеет слишком малый диаметр или неправильно ориентирована.
В высокоскоростной видеосъемке виньетирование может быть критичным, поскольку оно искажает яркостное распределение кадра и затрудняет количественный анализ изображения. Поэтому перед началом регистрации необходимо проверить изображение на всех рабочих настройках объектива, включая фокусировку, диафрагму и масштабирование, если используется зум-объектив.
Особое внимание следует уделять широкоугольным объективам и объективам с вращающейся передней линзой. В таких случаях предпочтительны короткие, лепестковые или специально рассчитанные бленды.
Критерии выбора бленды для высокоскоростной видеокамеры
Выбор бленды должен учитывать фокусное расстояние объектива, размер сенсора, угол поля зрения, рабочее расстояние, схему освещения и условия эксплуатации. Для широкоугольной оптики предпочтительны лепестковые или короткие прямоугольные бленды. Для телеобъективов эффективны длинные цилиндрические бленды. Для лабораторных систем с фиксированным кадром целесообразно применять прямоугольные бленды или матбоксы.
Если камера используется в условиях вибрации, бленда должна иметь жесткое и надежное крепление. При работе в загрязненной среде необходимо сочетать бленду с защитным стеклом или корпусом. Если требуется мобильность, удобны складные или быстроустанавливаемые байонетные конструкции.
Также следует учитывать совместимость с фильтрами, защитными стеклами, адаптерами и системами дистанционного управления объективом. В сложных оптических сборках бленда должна быть частью общей оптомеханической схемы, а не случайно подобранным аксессуаром.
Практическая проверка эффективности
Эффективность бленды оценивается путем сравнения изображения с установленной блендой и без нее при одинаковых условиях освещения. Важными признаками улучшения являются повышение контраста, уменьшение бликов, снижение локальной засветки и лучшая различимость мелких деталей.
Перед основной высокоскоростной записью необходимо выполнить тестовую съемку с реальными источниками света и рабочими настройками экспозиции. Следует проверить, не попадает ли бленда в кадр, не возникает ли виньетирование и не появляются ли дополнительные отражения от внутренних поверхностей или защитных стекол.
При необходимости положение источников света, угол камеры и длина бленды корректируются. В лабораторных условиях для дополнительного подавления засветки могут использоваться флаги, экраны, матбоксы и светопоглощающие панели.
