Адаптеры и переходники для высокоскоростной видеосъемки: байонетные адаптеры, реверсивные кольца, Step-up/Step-down кольца и оптические адаптеры для спецтехники

Высокоскоростная видеосъемка применяется для регистрации процессов, протекающих с большой скоростью и недоступных для детального анализа при обычной частоте кадров. К таким процессам относятся ударные взаимодействия, разрушение материалов, движение капель, работа механизмов, деформации, вибрации, биомеханические явления и технологические операции. Для получения информативного изображения требуется не только высокоскоростная камера, но и корректно подобранная оптическая система.

Одной из практических задач при построении такой системы является согласование различных компонентов: камеры, объектива, фильтров, осветительных насадок, микроскопных модулей, эндоскопических систем, промышленных линз и защитных элементов. Для этого применяются адаптеры и переходники, которые обеспечивают механическое, оптическое и функциональное соединение оборудования разных стандартов.

В отличие от обычной видеосъемки, высокоскоростная регистрация предъявляет повышенные требования к жесткости конструкции, точности рабочего отрезка, светопропусканию, отсутствию люфтов и устойчивости к вибрациям. Поэтому выбор адаптеров должен рассматриваться как важная часть проектирования всей съемочной системы.

Роль адаптеров в системах высокоскоростной видеосъемки

Адаптеры и переходники выполняют несколько ключевых функций. Они обеспечивают совместимость камер и объективов с разными типами креплений, позволяют использовать фильтры и насадки отличающихся диаметров, изменяют положение оптических элементов относительно сенсора, а также расширяют возможности макро- и микросъемки.

В высокоскоростной видеосъемке адаптеры особенно важны из-за разнообразия применяемых камер. Такие камеры могут иметь крепления C-mount, CS-mount, F-mount, EF-mount, PL-mount, M42, MFT и другие стандарты. В лабораторной и промышленной практике часто возникает необходимость установить фотообъектив на промышленную камеру, микроскопный объектив на высокоскоростной корпус или специализированную оптическую систему на нестандартное крепление.

Качество адаптера непосредственно влияет на резкость, геометрию изображения и стабильность фокусировки. Даже небольшой перекос между оптической осью объектива и плоскостью сенсора может привести к неравномерной резкости по полю кадра. Люфт в соединении способен вызвать микросмещения, особенно при съемке вибрационных или ударных процессов. Поэтому адаптер должен рассматриваться не как второстепенная деталь, а как элемент, определяющий точность всей оптической системы.

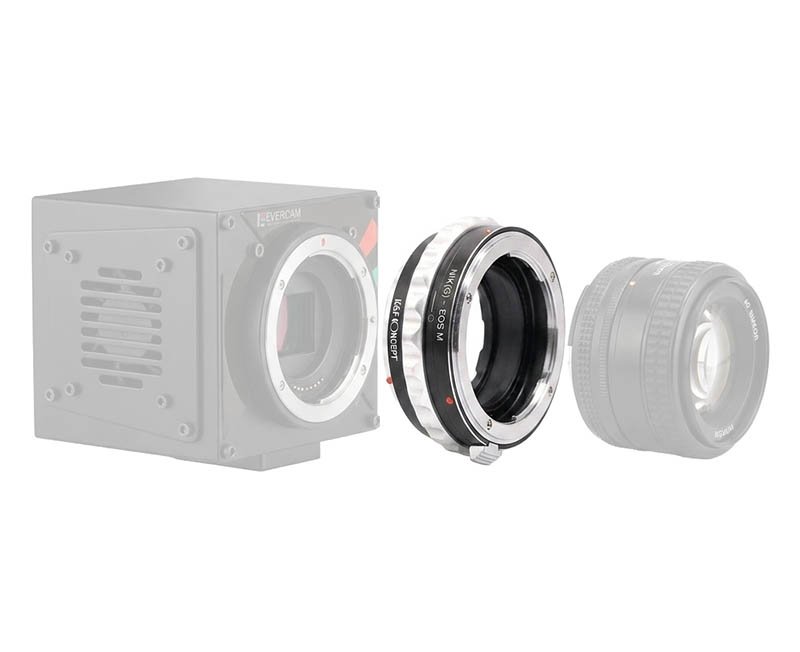

Байонетные адаптеры

Байонетные адаптеры предназначены для соединения камеры и объектива с различными типами креплений. Они позволяют использовать объективы одного стандарта на камерах другого стандарта, например объективы Nikon F на камерах с C-mount или EF-объективы на промышленных высокоскоростных камерах.

Основным параметром байонетного адаптера является сохранение рабочего отрезка. Рабочий отрезок представляет собой расстояние от плоскости крепления объектива до плоскости сенсора. Если это расстояние нарушено, объектив может потерять возможность фокусировки на бесконечность или, наоборот, сместить рабочий диапазон в сторону ближних дистанций.

Для высокоскоростной видеосъемки это особенно значимо, поскольку настройка фокуса часто выполняется до начала эксперимента, а сам процесс может быть кратковременным и невоспроизводимым. Ошибка в рабочем отрезке может привести к потере резкости в момент регистрации основного события.

Байонетные адаптеры бывают механическими и электронными. Механические адаптеры обеспечивают только физическое соединение объектива и камеры. Они просты, надежны и часто применяются в лабораторных системах, где управление диафрагмой и фокусом выполняется вручную. Электронные адаптеры могут передавать сигналы управления диафрагмой, стабилизацией, автофокусом и метаданными. Однако в высокоскоростной съемке автоматические функции часто имеют второстепенное значение, поскольку предпочтение отдается ручной фиксации параметров.

Требования к байонетным адаптерам

Байонетный адаптер для высокоскоростной съемки должен обладать высокой механической жесткостью. Корпус адаптера должен выдерживать массу объектива без прогиба и смещения. Это особенно важно при использовании длиннофокусной, светосильной или промышленной оптики.

Важным требованием является точность изготовления посадочных поверхностей. Несоосность, перекос или зазоры могут вызвать смещение фокальной плоскости и ухудшение резкости. Для научных и технических задач предпочтительны адаптеры из металла с точной обработкой резьбы и байонетных элементов.

Также следует учитывать наличие внутреннего чернения и антибликовой обработки. При высокоинтенсивном освещении внутренние отражения в адаптере могут снижать контраст изображения. Матовая черная поверхность внутри переходника уменьшает паразитную засветку и повышает качество регистрации.

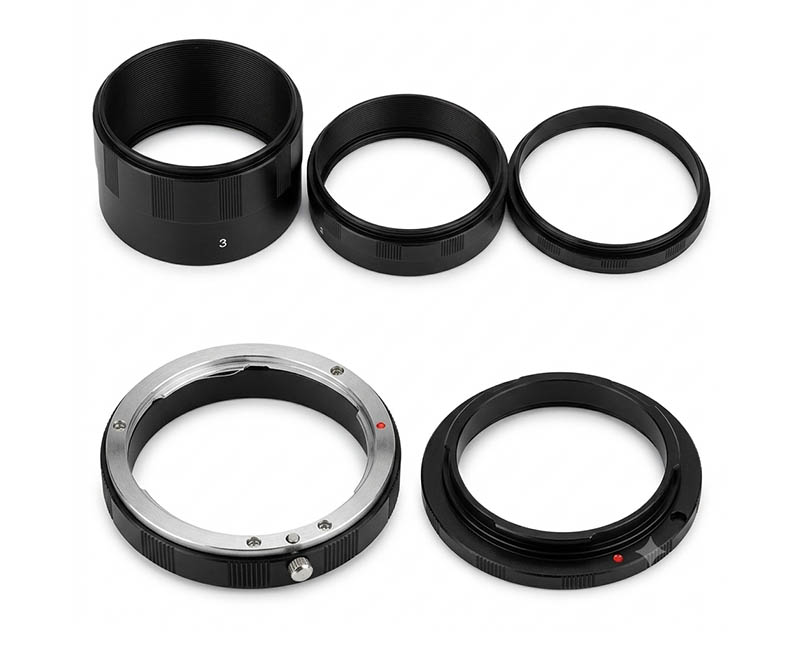

Реверсивные кольца

Реверсивные кольца предназначены для установки объектива в перевернутом положении, то есть передней линзой к камере. Такой способ используется преимущественно для макросъемки и позволяет получить значительное увеличение при сравнительно простой конструкции системы.

Принцип действия реверсивного кольца основан на том, что обычный фотообъектив, рассчитанный на формирование уменьшенного изображения удаленного объекта на сенсоре, при обратной установке эффективнее работает с малыми объектами на короткой дистанции. Особенно хорошо для этого подходят объективы с фокусным расстоянием около 28–50 мм.

В высокоскоростной видеосъемке реверсивные кольца могут применяться для регистрации мелких объектов, микрокапель, частиц, волокон, фрагментов разрушения, контактов поверхностей и других процессов малого масштаба. Их преимуществами являются доступность, компактность и возможность получения большого увеличения без сложной специализированной оптики.

Однако такая схема имеет ограничения. Рабочая дистанция может быть очень малой, что затрудняет установку освещения и защитных элементов. Глубина резкости при большом увеличении резко уменьшается, а световой поток снижается. Кроме того, при использовании современных объективов без механического кольца диафрагмы может потребоваться дополнительное устройство для фиксации отверстия диафрагмы.

Особенности применения реверсивных колец

При использовании реверсивного кольца необходимо обеспечить надежную фиксацию объектива, так как передняя резьба объектива становится основным несущим элементом. Если объектив тяжелый, нагрузка на резьбу может быть значительной. В таких случаях рекомендуется использовать дополнительную опорную систему или крепление объектива на отдельной стойке.

Также важно учитывать защиту задней линзы объектива, которая при реверсивной установке оказывается направленной наружу. Она становится более уязвимой для пыли, капель, механических частиц и случайного контакта. Для лабораторных условий может потребоваться защитный кожух или дополнительный фильтр, установленный с помощью вспомогательных переходников.

Реверсивные кольца особенно эффективны в сочетании с фокусировочными рельсами. Поскольку глубина резкости мала, точная настройка расстояния между объектом и оптической системой имеет критическое значение.

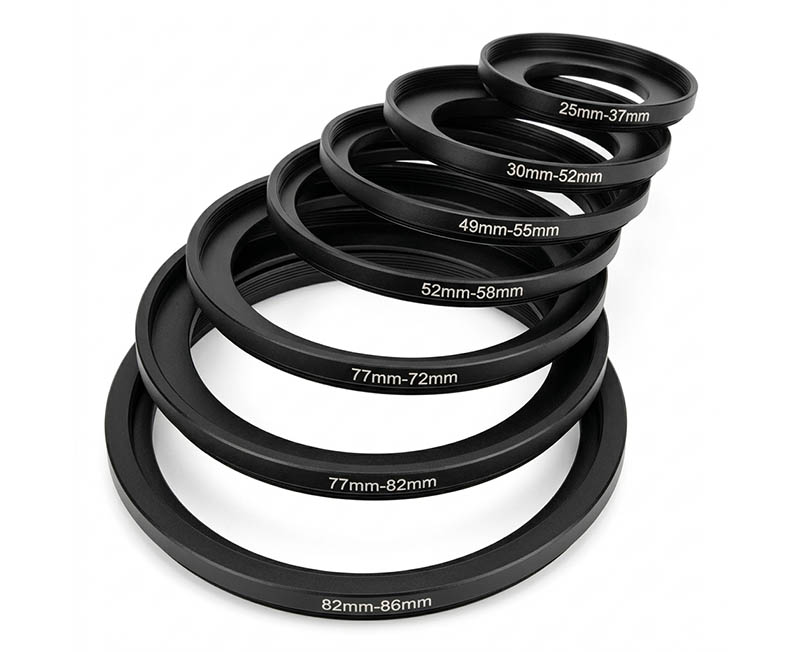

Повышающие кольца Step-up

Повышающие кольца Step-up позволяют установить фильтр, насадку или иной резьбовой аксессуар большего диаметра на объектив с меньшей передней резьбой. Например, с их помощью фильтр диаметром 77 мм может быть установлен на объектив с резьбой 58 мм.

В высокоскоростной видеосъемке Step-up кольца применяются для унификации набора фильтров и аксессуаров. Это удобно, когда в лаборатории используется несколько объективов с разными диаметрами резьбы, но требуется применять один комплект нейтральных, поляризационных, защитных или спектральных фильтров.

Повышающие кольца также полезны при установке крупных насадочных линз, кольцевых осветителей, защитных стекол и специальных оптических элементов. Применение фильтра большего диаметра снижает риск виньетирования, особенно при использовании широкоугольной оптики.

С практической точки зрения Step-up кольца являются одним из наиболее универсальных и безопасных способов адаптации резьбовых аксессуаров. Однако они увеличивают внешний диаметр передней части объектива, что может осложнять размещение оборудования в ограниченном пространстве.

Понижающие кольца Step-down

Понижающие кольца Step-down позволяют установить аксессуар меньшего диаметра на объектив с большей передней резьбой. Например, фильтр диаметром 52 мм может быть установлен на объектив с резьбой 67 мм.

Такие кольца применяются реже, поскольку они могут приводить к виньетированию, особенно на широкоугольных объективах или при больших размерах сенсора. Тем не менее в некоторых задачах высокоскоростной съемки Step-down кольца оказываются полезными. Например, если используется объектив с узким полем зрения, центральная часть изображения может не страдать от затемнения краев. Кроме того, при съемке с уменьшенной областью сенсора, что часто встречается в высокоскоростных камерах для повышения частоты кадров, риск виньетирования может быть ниже.

Понижающие кольца могут применяться для установки небольших спектральных фильтров, защитных окон, диафрагмирующих элементов или специализированных насадок. При этом необходимо заранее проверить равномерность освещенности и отсутствие обрезания поля зрения.

Оптические адаптеры

Оптические адаптеры отличаются от простых механических переходников тем, что содержат линзовые элементы. Они могут изменять фокусное расстояние, масштаб изображения, рабочую дистанцию, светосилу или обеспечивать совместимость систем с различными оптическими параметрами.

К оптическим адаптерам относятся редукторы фокусного расстояния, телеконвертеры, адаптеры для микроскопных объективов, проекционные модули, эндоскопические адаптеры и специализированные согласующие системы. В высокоскоростной видеосъемке они используются для адаптации камеры к конкретной исследовательской задаче.

Оптический адаптер может быть необходим, когда механического соединения недостаточно для формирования корректного изображения на сенсоре. Например, микроскопный объектив требует определенной тубусной линзы или расчетной длины оптической системы. Эндоскопическая система может требовать согласующего объектива. Телеконвертер может использоваться для увеличения изображения удаленного объекта без физического приближения камеры.

Редукторы фокусного расстояния

Редукторы фокусного расстояния уменьшают эффективное фокусное расстояние объектива и концентрируют световой поток на меньшей площади сенсора. Это позволяет увеличить светосилу системы и расширить угол обзора.

Для высокоскоростной видеосъемки увеличение светосилы особенно ценно, поскольку короткие выдержки требуют большого количества света. Редуктор может позволить снизить уровень освещения или уменьшить шум за счет более эффективного использования светового потока.

Однако редукторы имеют ограничения. Они должны быть совместимы с размером сенсора, рабочим отрезком и оптической схемой объектива. Некачественный редуктор может ухудшить резкость, повысить уровень аберраций и привести к неравномерности освещения.

Телеконвертеры

Телеконвертеры увеличивают эффективное фокусное расстояние объектива и позволяют получить более крупное изображение удаленного объекта. Они применяются в случаях, когда камеру невозможно приблизить к объекту из-за конструктивных, температурных, защитных или пространственных ограничений.

В высокоскоростной съемке телеконвертеры полезны при регистрации процессов в труднодоступных зонах или при необходимости сохранить безопасную дистанцию до объекта. Однако их применение сопровождается снижением светосилы. Например, телеконвертер 2x обычно уменьшает световой поток примерно на две ступени экспозиции.

Поэтому использование телеконвертеров требует мощного освещения, светосильной оптики и точной фокусировки. Также следует учитывать усиление влияния вибраций, так как увеличение фокусного расстояния делает систему более чувствительной к микросмещениям.

Адаптеры для микроскопной съемки

Для регистрации микроскопических процессов высокоскоростные камеры могут подключаться к микроскопам или использовать микроскопные объективы напрямую. В таких схемах применяются специальные адаптеры, обеспечивающие согласование камеры с оптическим трактом микроскопа.

Микроскопные адаптеры могут включать тубусные линзы, проекционные окуляры, C-mount переходники и элементы регулировки положения сенсора. Их задача состоит в формировании резкого изображения на сенсоре камеры с требуемым увеличением и минимальными искажениями.

При высокоскоростной микросъемке критически важны светопропускание и отсутствие паразитных отражений. Также необходимо учитывать, что при увеличении частоты кадров многие камеры используют уменьшенную область сенсора. Это может изменить эффективное поле зрения и требования к адаптеру.

Эндоскопические и бороскопические адаптеры

Эндоскопические и бороскопические системы применяются для съемки в труднодоступных полостях, каналах, закрытых механизмах, трубопроводах и технологических узлах. Для подключения таких систем к высокоскоростным камерам используются оптические адаптеры, согласующие изображение с сенсором.

Такие адаптеры должны обеспечивать достаточную яркость изображения, поскольку эндоскопические системы часто имеют ограниченное светопропускание. В высокоскоростной съемке это является серьезным фактором, так как короткое время экспозиции требует интенсивной подсветки.

Дополнительной задачей является сохранение резкости по полю и минимизация геометрических искажений. В ряде технических задач искажения могут быть допустимы для визуального наблюдения, но нежелательны для измерительного анализа движения, скорости или деформации.

Оптические адаптеры для спецтехники

Под оптическими адаптерами для спецтехники в контексте высокоскоростной видеосъемки понимаются переходные и согласующие устройства, предназначенные для работы с нестандартными оптическими системами, промышленными установками, испытательными стендами, технологическими линиями, научным оборудованием и специализированными визуальными каналами.

Такие адаптеры могут соединять высокоскоростную камеру с телескопическими системами, микроскопами, бороскопами, тепловыми защитными окнами, волоконно-оптическими модулями, проекционными каналами, лазерными диагностическими системами и промышленными объективами. Их конструкция часто разрабатывается под конкретную задачу.

Ключевыми требованиями являются точность центровки, устойчивость к вибрациям, термостабильность, защита от загрязнений, совместимость с крепежными стандартами и возможность точной регулировки положения. В некоторых случаях адаптер должен обеспечивать герметичность, экранирование от пыли или защиту камеры от внешних факторов.

Влияние адаптеров на рабочую дистанцию

Рабочая дистанция является одним из наиболее важных параметров при высокоскоростной съемке. Она определяет расстояние от передней части объектива или насадки до объекта. Адаптеры могут как сохранять рабочую дистанцию, так и существенно изменять ее.

Байонетные адаптеры при правильном соблюдении рабочего отрезка обычно не должны изменять расчетные свойства объектива. Однако адаптеры с дополнительной толщиной могут смещать диапазон фокусировки в сторону ближних дистанций. Это иногда используется как простой способ получить макроэффект, но при этом теряется фокусировка на дальних объектах.

Реверсивные кольца обычно резко сокращают рабочую дистанцию и увеличивают масштаб. Телеконвертеры позволяют увеличить изображение при сохранении или увеличении дистанции до объекта. Редукторы фокусного расстояния, наоборот, расширяют угол обзора и могут изменить требования к положению камеры.

Влияние адаптеров на светопропускание

Высокоскоростная видеосъемка чрезвычайно чувствительна к потерям света. Простые механические адаптеры практически не уменьшают световой поток, если не создают виньетирования и внутренних отражений. Однако оптические адаптеры могут существенно влиять на экспозицию.

Телеконвертеры снижают эффективную светосилу, что требует компенсации освещением или увеличением чувствительности камеры. Редукторы фокусного расстояния могут повысить эффективную светосилу. Насадки и адаптеры с большим количеством линз могут снижать контраст из-за отражений и рассеяния.

Для минимизации потерь желательно использовать адаптеры с просветленными оптическими элементами, матовым внутренним покрытием и достаточным внутренним диаметром. Перед основной съемкой необходимо проверить отсутствие виньетирования, бликов и падения контраста.

Механическая стабильность и виброустойчивость

При высокоскоростной съемке часто регистрируются процессы, сопровождающиеся вибрацией, ударом или резким движением. Несмотря на малую длительность экспозиции, механическая нестабильность оптической системы может привести к смещению кадра, изменению фокуса или потере повторяемости эксперимента.

Адаптеры должны иметь жесткую конструкцию, плотную посадку и надежные фиксирующие элементы. При использовании тяжелых объективов необходимо разгружать байонет камеры с помощью дополнительной опоры. Особенно это важно для длинных оптических систем, микроскопных модулей и бороскопических адаптеров.

Резьбовые соединения должны быть затянуты без перекоса, но без чрезмерного усилия, способного повредить резьбу. В ответственных системах используются стопорные винты, контргайки или крепления на оптических рельсах.

Проблема соосности и перекоса

Соосность оптических элементов определяет равномерность резкости и геометрическую корректность изображения. Некачественные переходники могут создавать наклон объектива относительно сенсора. В макросъемке и микросъемке даже небольшой угол наклона приводит к тому, что одна часть кадра оказывается резкой, а другая — размытой.

Для научной видеорегистрации это особенно критично, если изображение используется не только для визуального наблюдения, но и для измерений. Ошибки соосности могут привести к неверной оценке размеров, скоростей и траекторий.

Поэтому для точных задач следует применять адаптеры с высокой точностью изготовления. При необходимости используются регулируемые наклонно-сдвиговые узлы, позволяющие выровнять плоскость резкости относительно объекта.

Совместимость с фильтрами и защитными элементами

Step-up и Step-down кольца широко применяются для установки фильтров и защитных стекол. В высокоскоростной видеосъемке чаще всего используются нейтральные, поляризационные, спектральные, инфракрасные, ультрафиолетовые и защитные фильтры.

Защитные элементы особенно важны при съемке процессов, сопровождающихся разлетом частиц, каплями жидкости, пылью или высокой температурой. Переходные кольца позволяют быстро установить защитное стекло нужного диаметра на объектив или адаптер.

При этом следует учитывать, что дополнительное стекло может вызвать блики, особенно при использовании мощных источников света. Для уменьшения отражений рекомендуется применять фильтры с многослойным просветлением и при возможности располагать защитное окно под небольшим углом к оптической оси.

Практические критерии выбора адаптеров

Выбор адаптера должен начинаться с определения типа крепления камеры и объектива. Затем необходимо проверить рабочий отрезок, механическую совместимость, допустимую массу объектива и наличие электронного или ручного управления диафрагмой.

Для макросъемки важны возможность точной фокусировки, отсутствие люфта и совместимость с фокусировочными рельсами. Для микросъемки необходимы тубусные линзы или микроскопные адаптеры, соответствующие используемым объективам. Для промышленных и специальных систем важны жесткость, защита, термостойкость и возможность интеграции в стенд.

Step-up кольца предпочтительны для унификации фильтров и снижения риска виньетирования. Step-down кольца следует применять осторожно, предварительно проверяя поле зрения. Реверсивные кольца целесообразны для получения большого увеличения при ограниченном бюджете или в компактных установках, но требуют аккуратной настройки освещения и защиты оптики.

Методика проверки адаптера перед съемкой

Перед проведением высокоскоростной съемки необходимо выполнить тестовую сборку всей оптической системы. Сначала проверяется надежность механического соединения и отсутствие люфтов. Затем оценивается возможность фокусировки на требуемой дистанции. После этого выполняется контроль резкости по центру и краям кадра.

Следующим этапом является проверка виньетирования, бликов и паразитных отражений при рабочем освещении. Особенно важно проводить проверку при тех же параметрах, которые будут использоваться в основной съемке: частоте кадров, выдержке, диафрагме, усилении и размере активной области сенсора.

Если съемка используется для измерительных задач, рекомендуется выполнить калибровку масштаба по объекту известного размера. При смене адаптера, объектива или дистанции калибровку следует повторить.
