Защитные фильтры для объективов высокоскоростных видеокамер
Высокоскоростная видеосъемка является важным инструментом исследования процессов, протекающих с большой скоростью и требующих регистрации с высокой частотой кадров. К таким задачам относятся анализ механического движения, деформаций, разрушения материалов, распыления жидкостей, перемещения частиц, работы механизмов и других динамических явлений. В подобных условиях видеокамера и объектив часто размещаются вблизи зоны наблюдения, где существует повышенный риск загрязнения или повреждения оптики.
Объектив высокоскоростной видеокамеры является одним из наиболее ответственных элементов оптической системы. Его передняя линза определяет качество формирования изображения и при этом находится на внешней стороне оптического тракта. Повреждение линзы, появление царапин, загрязнений или следов агрессивных сред может привести к ухудшению резкости, снижению контрастности и необходимости дорогостоящего ремонта.

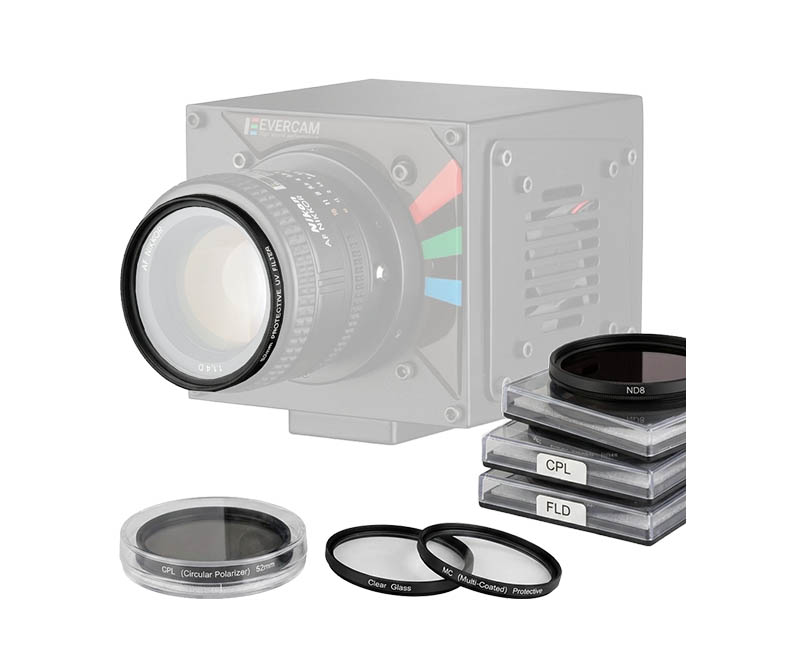

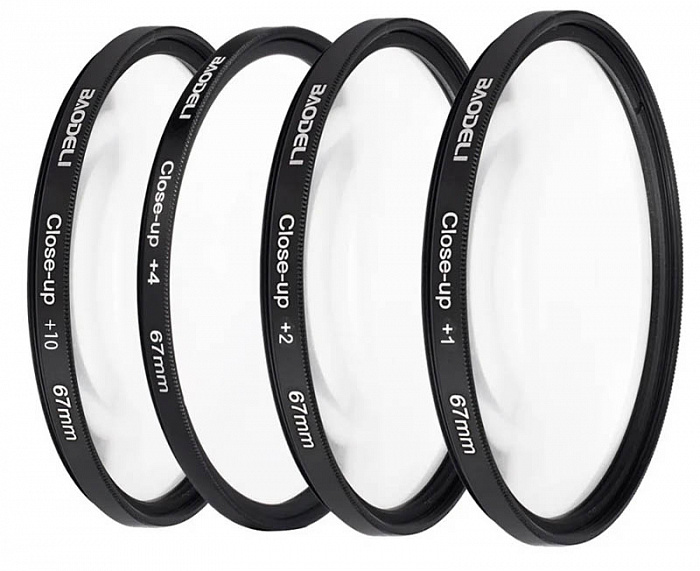

Защитный фильтр устанавливается перед объективом и принимает на себя воздействие внешней среды. В отличие от передней линзы объектива, фильтр может быть быстро заменен или очищен без нарушения конструкции камеры. Однако использование дополнительного оптического элемента требует учета его влияния на параметры изображения, особенно при высокоскоростной съемке.
Актуальность применения защитных фильтров
Актуальность применения защитных фильтров обусловлена сочетанием двух факторов: высокой стоимости оптических систем высокоскоростных камер и сложностью условий, в которых выполняется видеорегистрация. При съемке быстропротекающих процессов объектив может подвергаться воздействию пыли, капель жидкости, мелких частиц, брызг, конденсата, абразивных включений и интенсивного освещения.
Даже незначительное повреждение передней линзы объектива способно существенно снизить качество изображения. Царапины вызывают рассеяние света и появление бликов, загрязнения уменьшают светопропускание, а локальные дефекты могут перекрывать важные области кадра. При высокоскоростной съемке эти эффекты становятся особенно заметными из-за малой экспозиции и необходимости использования мощной осветительной системы.
Защитный фильтр позволяет перенести риск повреждения с дорогостоящего объектива на сменный и более доступный элемент. Кроме того, фильтр упрощает обслуживание оптического тракта, поскольку его можно очистить, заменить или подобрать под конкретные условия съемки.
Назначение защитных фильтров
Основное назначение защитного фильтра заключается в механической и эксплуатационной защите передней линзы объектива. Фильтр предотвращает прямое попадание загрязнений на оптику, снижает вероятность образования царапин и защищает объектив от капель, пыли и мелких частиц.
Дополнительной функцией может быть оптическая фильтрация. В зависимости от типа фильтра он может ограничивать ультрафиолетовое или инфракрасное излучение, уменьшать блики, снижать интенсивность светового потока или выделять определенный спектральный диапазон. Однако в контексте защиты объективов высокоскоростных видеокамер главным требованием остается сохранение максимально возможного качества изображения.
Защитный фильтр также выполняет роль расходного элемента. В условиях интенсивного загрязнения или риска повреждения предпочтительно заменить фильтр, чем подвергать очистке сам объектив.
Классификация защитных фильтров
Защитные фильтры для объективов высокоскоростных видеокамер можно классифицировать по функциональному назначению, материалу, спектральным характеристикам, конструкции крепления и степени оптической защиты.
По функциональному назначению выделяют нейтральные защитные фильтры, ультрафиолетовые фильтры, инфракрасные фильтры, нейтрально-серые фильтры, поляризационные фильтры и специализированные защитные стекла. Нейтральные защитные фильтры предназначены преимущественно для механической защиты и минимально изменяют спектральный состав света. Ультрафиолетовые и инфракрасные фильтры ограничивают соответствующие диапазоны излучения. Нейтрально-серые фильтры уменьшают интенсивность света без изменения цветопередачи. Поляризационные фильтры применяются для снижения отражений, но требуют осторожности из-за потерь светового потока.
По материалу фильтры могут быть изготовлены из оптического стекла, кварцевого стекла, полимерных материалов или специальных прозрачных защитных пластин. Наиболее предпочтительным для измерительных задач является оптическое стекло с высокой однородностью и низким уровнем искажений.
По конструкции крепления фильтры могут быть резьбовыми, кассетными, зажимными, байонетными или устанавливаемыми в специальный держатель перед объективом.
Оптические требования
К защитным фильтрам для высокоскоростных видеокамер предъявляются повышенные оптические требования. Фильтр должен обладать высоким светопропусканием, минимальным волновым искажением, низким уровнем рассеяния и высокой однородностью материала. Любые дефекты фильтра могут проявляться на изображении и снижать точность анализа видеоданных.
Светопропускание является одним из ключевых параметров. При высокоскоростной съемке экспозиция кадра часто составляет доли миллисекунды и менее, поэтому потери света должны быть минимальными. Некачественный фильтр может потребовать увеличения мощности освещения или повышения чувствительности камеры, что приведет к росту шумов.
Плоскопараллельность поверхностей фильтра также имеет большое значение. Отклонения от параллельности могут вызывать смещение изображения, астигматизм, снижение резкости и неравномерность фокуса по полю кадра. Для задач измерительной видеорегистрации эти эффекты недопустимы.
Материалы защитных фильтров
Наиболее распространенным материалом защитных фильтров является оптическое стекло. Оно обеспечивает высокую прозрачность, стабильность геометрии и возможность нанесения качественных покрытий. Для условий повышенных температур или расширенного спектрального диапазона может применяться кварцевое стекло, обладающее высокой устойчивостью и хорошей прозрачностью в ультрафиолетовой области.
Полимерные материалы отличаются меньшей массой и более высокой ударной вязкостью, однако чаще имеют худшую устойчивость к царапинам и могут вносить оптические искажения. Их применение возможно в ситуациях, где главную роль играет защита от ударных частиц, а требования к измерительной точности несколько ниже.
Для сложных условий могут использоваться закаленные стекла или многослойные защитные элементы. Они обладают повышенной механической прочностью, но требуют контроля оптического качества, поскольку дополнительные слои могут увеличивать отражения и снижать светопропускание.
Антибликовые и защитные покрытия
Антибликовое покрытие является важным элементом защитного фильтра. При установке дополнительного стекла перед объективом появляются две дополнительные отражающие поверхности. Без просветления это может приводить к снижению контраста, появлению паразитных изображений и бликов, особенно при использовании мощного освещения.
Многослойные просветляющие покрытия уменьшают коэффициент отражения и повышают светопропускание. Для высокоскоростной видеосъемки предпочтительны фильтры с широкополосным просветлением, обеспечивающим стабильные характеристики в рабочем спектральном диапазоне.
Кроме антибликовых покрытий могут применяться упрочняющие, гидрофобные, олеофобные и антистатические покрытия. Гидрофобное покрытие облегчает удаление капель воды, олеофобное снижает удержание маслянистых загрязнений, а антистатическое уменьшает осаждение пыли. Упрочняющее покрытие повышает устойчивость к царапинам при очистке.
Механическая прочность и устойчивость
Защитный фильтр должен обладать достаточной механической прочностью для работы в условиях возможного попадания мелких частиц, капель и абразивных загрязнений. При этом необходимо учитывать, что чрезмерное увеличение толщины фильтра может ухудшить оптические характеристики, увеличить массу и вызвать дополнительные отражения.
Механическая устойчивость определяется материалом, толщиной, способом крепления и наличием упрочняющих покрытий. Фильтр должен надежно удерживаться в оправе и не смещаться при вибрациях. Для полевых условий важна устойчивость к температурным перепадам, влажности и механическим нагрузкам при транспортировке.
Если существует риск интенсивного механического воздействия, целесообразно использовать сменные защитные стекла или фильтры в кассетном исполнении. Это позволяет быстро заменить поврежденный элемент без демонтажа объектива.
Способы крепления защитных фильтров
Наиболее распространенным способом крепления является установка фильтра в резьбу объектива. Такой вариант прост и удобен, но требует соответствия диаметра резьбы и аккуратного монтажа. При частой замене существует риск повреждения резьбы или загрязнения передней линзы.
Кассетные и держательные системы позволяют быстро менять фильтры и использовать элементы разного типа. Они особенно удобны в экспериментальных установках, где необходимо оперативно адаптировать оптическую систему к условиям съемки. Однако держатель должен быть жестким и не допускать перекоса фильтра относительно оптической оси.
В защитных кожухах фильтр может устанавливаться не непосредственно на объектив, а в составе оптического окна. В этом случае важно обеспечить герметичность, отсутствие напряжений в стекле и возможность замены без нарушения положения камеры.
Влияние фильтра на качество изображения
Защитный фильтр, несмотря на простоту конструкции, может заметно влиять на качество изображения. Основные возможные негативные эффекты включают снижение резкости, уменьшение контраста, появление бликов, виньетирование, изменение цветопередачи и формирование паразитных отражений.
Снижение резкости часто связано с низкой плоскопараллельностью стекла, неоднородностью материала или неправильной установкой фильтра. Блики возникают при отражении света от поверхностей фильтра, особенно если источник освещения расположен близко к оптической оси или под малым углом к стеклу.
Виньетирование возможно при использовании широкоугольных объективов, если оправа фильтра частично перекрывает крайние лучи. Для предотвращения этого применяются тонкие оправы или фильтры увеличенного диаметра. Цветовые искажения возникают при неравномерном спектральном пропускании, что особенно важно при количественном анализе цветовых параметров изображения.
Особенности применения при высокоскоростной съемке
Высокоскоростная съемка предъявляет к защитному фильтру более строгие требования, чем обычная видеозапись. Короткая выдержка требует максимального светопропускания. Мощное освещение повышает риск бликов. Высокая детализация и последующий покадровый анализ делают заметными даже небольшие дефекты оптики.
При съемке быстропротекающих процессов защитный фильтр должен быть установлен и проверен заранее. Необходимо выполнить тестовую запись с тем же освещением, ракурсом и частотой кадров, которые будут использоваться в основном эксперименте. Это позволяет выявить блики, падение резкости или локальные дефекты до начала ответственной регистрации.
Особое значение имеет чистота фильтра. Даже качественный фильтр теряет свои преимущества при наличии пыли, отпечатков пальцев, разводов или микрокапель. Поэтому фильтр должен рассматриваться как элемент, требующий регулярного контроля и обслуживания.
Защитные фильтры в составе кожуха камеры
Если высокоскоростная видеокамера размещается в защитном кожухе, фильтр может выполнять роль внутреннего или внешнего оптического окна. Внешний фильтр принимает на себя воздействие окружающей среды и может быть выполнен сменным. Внутренний фильтр дополнительно защищает объектив при повреждении или загрязнении внешнего стекла.
В кожухах важно учитывать расстояние между объективом и защитным фильтром. При неправильном расположении возможны отражения между передней линзой и стеклом, а также появление паразитных изображений. Наклонная установка фильтра может уменьшить обратные отражения, но требует учета возможного смещения оптической оси и изменения геометрии изображения.
Для систем, работающих в загрязненной среде, защитный фильтр может сочетаться с системой дистанционной очистки, воздушной завесой или сменной пленкой. Такое сочетание повышает надежность оптической защиты.
Обслуживание и очистка защитных фильтров
Очистка защитных фильтров должна выполняться с учетом типа стекла и покрытий. Неправильная очистка может привести к появлению царапин, повреждению просветляющего слоя или образованию стойких разводов. Перед протиранием необходимо удалить абразивные частицы воздушной продувкой или мягкой кистью.
Для очистки следует использовать безворсовые салфетки, специальные жидкости для оптики и инструменты, не повреждающие поверхность. Не рекомендуется применять грубые ткани, загрязненные салфетки или избыточное механическое давление.
В условиях интенсивного загрязнения предпочтительно иметь комплект сменных фильтров. Загрязненный фильтр можно заменить на чистый, а очистку выполнить позже в контролируемых условиях. Это снижает риск повреждения покрытия в полевых условиях.
Контроль качества защитных фильтров
Перед применением защитного фильтра в ответственной съемке необходимо оценить его качество. Визуальный контроль позволяет обнаружить царапины, сколы, пятна, разводы и дефекты покрытия. Оптический контроль может включать съемку тестовой таблицы, оценку резкости по полю кадра, проверку контрастности и выявление бликов при рабочем освещении.
Для измерительных задач целесообразно сравнивать изображение с фильтром и без него. Если установка фильтра приводит к заметному снижению разрешения, изменению масштаба, искажению геометрии или появлению паразитных отражений, такой фильтр не должен использоваться в ответственной регистрации.
Также необходимо контролировать состояние оправы. Перекос, люфт или неплотная посадка фильтра могут привести к нестабильности изображения при вибрациях.
Критерии выбора защитного фильтра
Выбор защитного фильтра должен основываться на условиях съемки, характеристиках объектива, требованиях к изображению и ожидаемых внешних воздействиях. В первую очередь следует учитывать диаметр объектива, угол поля зрения, рабочий спектральный диапазон, мощность освещения и допустимые потери светового потока.
Для большинства задач высокоскоростной видеосъемки предпочтителен нейтральный защитный фильтр из оптического стекла с многослойным просветляющим покрытием. При работе во влажной среде полезны гидрофобные покрытия. В запыленных условиях целесообразны антистатические покрытия. При риске механического воздействия следует использовать упрочненные или сменные защитные элементы.
Необходимо избегать применения низкокачественных фильтров, не предназначенных для точной оптической работы. Экономия на фильтре может привести к существенному ухудшению качества видеоданных.
Преимущества использования защитных фильтров
Использование защитных фильтров повышает эксплуатационную надежность высокоскоростных видеосистем. Фильтр защищает объектив от загрязнения и повреждения, упрощает обслуживание, снижает риск дорогостоящего ремонта и позволяет быстро восстановить работоспособность оптического канала путем замены расходного элемента.
Кроме того, фильтр может выполнять дополнительные функции: снижать блики, ограничивать нежелательные спектральные компоненты, уменьшать световой поток или облегчать очистку поверхности благодаря специальным покрытиям.
В многокамерных системах применение стандартизированных защитных фильтров упрощает обслуживание и позволяет унифицировать комплекты запасных оптических элементов.
Ограничения и возможные недостатки
Основным недостатком защитного фильтра является введение дополнительного оптического элемента в тракт изображения. Даже качественный фильтр может создавать небольшие потери света и дополнительные отражения. Некачественный фильтр способен существенно ухудшить резкость, контрастность и геометрию изображения.
Дополнительной проблемой является загрязнение самого фильтра. Если его поверхность не очищается своевременно, он становится источником тех же дефектов, от которых должен защищать объектив. Кроме того, при частой установке и снятии возможны повреждения резьбы, оправы или покрытия.
Поэтому защитный фильтр должен применяться не как формальный аксессуар, а как ответственный элемент оптической системы, требующий правильного выбора, установки и обслуживания.
