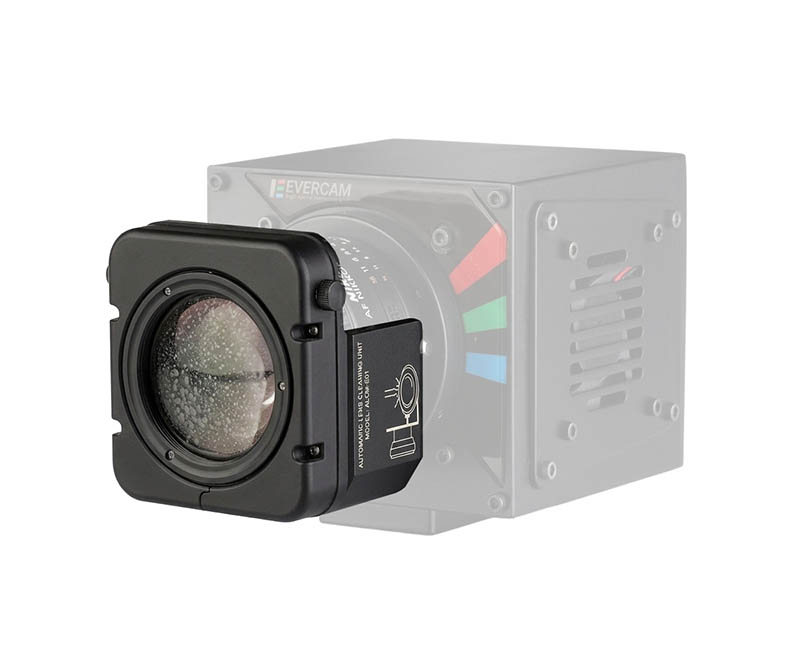

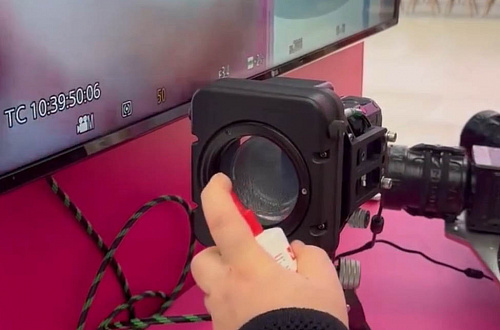

Система дистанционной очистки защитного стекла объектива системы высокоскоростной видеосъемки быстропротекающих процессов
Высокоскоростная видеосъемка является одним из наиболее эффективных методов регистрации быстропротекающих процессов, характеризующихся малой длительностью, высокой скоростью изменения параметров и невозможностью повторного визуального наблюдения в реальном времени. Достоверность получаемых данных во многом определяется качеством оптического канала, включающего объектив, защитное стекло, систему освещения и регистрирующую матрицу камеры.
При проведении экспериментальных исследований видеокамера часто устанавливается в непосредственной близости от зоны наблюдения либо за специальным защитным кожухом. Внешним элементом оптического канала в таких условиях становится защитное стекло объектива или оптическое окно кожуха. Оно предохраняет объектив от механических повреждений, пыли, влаги, аэрозолей и других воздействий, однако само подвергается загрязнению.
Даже незначительное загрязнение защитного стекла может существенно повлиять на качество высокоскоростной видеозаписи. В отличие от обычной видеосъемки, где дефекты изображения иногда могут быть компенсированы повторной записью, при регистрации быстропротекающих процессов каждый кадр может иметь уникальное значение. Поэтому обеспечение чистоты защитного стекла становится важной технической задачей.
Актуальность разработки
Актуальность системы дистанционной очистки определяется тем, что при регистрации быстропротекающих процессов доступ оператора к видеокамере может быть ограничен или невозможен. Камера может находиться в труднодоступной зоне, за защитным экраном, внутри специального бокса, на мачте, штативной ферме или в непосредственной близости от исследуемого объекта. В таких условиях ручная очистка защитного стекла требует остановки работ, изменения положения оборудования или выхода персонала в зону размещения аппаратуры.
Дистанционная очистка позволяет выполнять обслуживание оптического окна без демонтажа оборудования и без нарушения подготовленной схемы съемки. Это особенно важно при точной юстировке камеры, когда любое механическое воздействие на корпус или объектив может привести к изменению направления оптической оси, фокусировки или масштаба изображения.
Дополнительным фактором актуальности является высокая стоимость повторных испытаний. Потеря качества видеоматериала из-за загрязнения стекла может привести к необходимости повторения эксперимента, что требует дополнительных временных, технических и финансовых ресурсов.
Источники загрязнения защитного стекла
Загрязнение защитного стекла может быть вызвано различными факторами внешней среды и особенностями исследуемого процесса. Наиболее распространенными загрязнителями являются пыль, песок, мелкие частицы грунта, капли воды, конденсат, аэрозольные осаждения и следы технологических жидкостей.
В условиях лабораторных и полигонных испытаний загрязнение может возникать вследствие движения воздушных потоков, работы вспомогательного оборудования, разрушения материалов, образования дыма, выброса частиц или распыления жидкостей. Частицы, оседающие на стекле, изменяют прохождение света и вызывают локальное рассеяние. Капли жидкости действуют как микролинзы, искажая изображение отдельных участков кадра.
Особенно критичным является загрязнение центральной области стекла, совпадающей с основной зоной наблюдения. При высокоскоростной съемке, где часто используются короткие выдержки и интенсивное освещение, загрязнения могут проявляться в виде ярких бликов, темных пятен, падения резкости и снижения измерительной точности.
Влияние загрязнений на качество высокоскоростной видеосъемки
Загрязнение защитного стекла оказывает комплексное влияние на параметры изображения. Наиболее заметным эффектом является снижение прозрачности оптического канала. Это приводит к уменьшению светового потока, поступающего на матрицу камеры, что особенно нежелательно при высоких частотах съемки и малом времени экспозиции.
Другим значимым последствием является снижение контрастности. Пыль и аэрозольные загрязнения рассеивают падающий свет, формируя паразитную засветку. При наличии мощных источников освещения загрязненное стекло может создавать отражения, которые ухудшают видимость объекта наблюдения.
Капли жидкости и неоднородные загрязнения вызывают локальные искажения изображения. В задачах измерительной видеорегистрации это может приводить к ошибкам определения координат, скорости, траекторий и геометрических параметров объектов. Если загрязнение возникает непосредственно в момент протекания процесса, отдельные фазы явления могут быть утрачены без возможности восстановления.
Общие требования к системе дистанционной очистки
Система дистанционной очистки должна обеспечивать удаление загрязнений с поверхности защитного стекла без нарушения положения камеры, фокусировки объектива и параметров съемки. Она должна быть совместима с конструкцией оптического узла и не должна перекрывать поле зрения.
Основными требованиями являются эффективность удаления загрязнений, минимальное влияние на качество изображения, высокая надежность, возможность дистанционного управления, устойчивость к внешним воздействиям и простота обслуживания. Система должна работать в заданном диапазоне температур, влажности и запыленности.
Важным требованием является отсутствие дополнительных оптических дефектов. Элементы очистки не должны создавать паразитных отражений, теней и бликов. При использовании жидкостной очистки раствор не должен оставлять разводов, а при использовании механического контакта не должно происходить повреждение защитного стекла.
Принципы построения системы
Система дистанционной очистки защитного стекла может строиться на основе воздушного, жидкостного, механического или комбинированного принципа. Выбор конкретной схемы определяется условиями эксплуатации, типом загрязнений, длительностью съемки и требованиями к автономности оборудования.
Воздушная очистка основана на воздействии направленного потока сжатого воздуха на поверхность стекла. Такой метод эффективен для удаления пыли, сухих частиц и мелких капель. Жидкостная очистка предусматривает подачу моющего раствора или воды с последующим удалением остатков жидкости. Она применяется при наличии прочно удерживаемых загрязнений. Механическая очистка реализуется с помощью щетки, скребка, эластичного стеклоочистителя или иной контактной детали.
На практике наиболее перспективным является комбинированный подход. Например, жидкость может использоваться для растворения или смывания загрязнения, а воздушная продувка — для удаления капель и сушки стекла. Такая схема повышает универсальность системы и позволяет адаптировать ее к разным условиям съемки.
Воздушная система очистки
Воздушная система очистки является одним из наиболее простых и надежных решений. Она включает источник сжатого воздуха, фильтр, редуктор давления, электромагнитный клапан, подводящую магистраль и сопло, ориентированное на поверхность защитного стекла.
Эффективность воздушной очистки зависит от давления, расхода воздуха, формы сопла и угла направления струи. Поток должен охватывать рабочую область стекла и обеспечивать удаление частиц за пределы поля зрения. При этом давление не должно быть чрезмерным, поскольку сильная струя может вызвать вибрацию камеры, смещение легких элементов конструкции или подъем пыли в окружающей зоне.
Для предотвращения дополнительного загрязнения стекла воздух должен быть очищен от масла, влаги и твердых частиц. Использование фильтра-влагоотделителя является обязательным условием стабильной работы системы. В ряде случаев целесообразно создание постоянной воздушной завесы перед стеклом, препятствующей осаждению загрязнений.
Жидкостная система очистки
Жидкостная система очистки применяется при загрязнениях, которые невозможно эффективно удалить только воздушной продувкой. В ее состав входят резервуар с рабочей жидкостью, насос или система подачи под давлением, трубопроводы, клапаны и форсунки распыления.
Рабочая жидкость должна обладать хорошими очищающими свойствами, не повреждать оптические покрытия, не оставлять разводов и быть безопасной для конструкционных материалов кожуха. При эксплуатации при низких температурах необходимо учитывать возможность замерзания жидкости в резервуаре, трубках и форсунках.
После подачи жидкости требуется ее удаление с поверхности стекла. Для этого может использоваться воздушная продувка или механический стеклоочиститель. Наличие остаточных капель на стекле недопустимо при точной видеорегистрации, поскольку они вызывают локальные искажения изображения.
Механическая очистка защитного стекла
Механическая очистка основана на физическом удалении загрязнений с поверхности стекла. В качестве исполнительного элемента может использоваться эластичная щетка, резиновый скребок или миниатюрный стеклоочиститель. Привод может быть электрическим, пневматическим или электромагнитным.
Преимуществом механической очистки является способность удалять капли, плотные осадки и частично прилипшие частицы. Однако данный способ требует тщательного выбора материала контактной детали. Она должна быть достаточно мягкой, чтобы не царапать стекло, но при этом обеспечивать эффективное удаление загрязнений.
Механический очиститель должен находиться вне поля зрения во время съемки. Его движение не должно создавать вибраций, влияющих на устойчивость изображения. Кроме того, необходимо предусмотреть защиту привода от пыли, влаги и температурных воздействий.
Комбинированная система очистки
Комбинированная система объединяет преимущества нескольких методов. Наиболее рациональной является схема, включающая жидкостное омывание, механическое удаление загрязнений и завершающую воздушную продувку. Такая последовательность позволяет удалять как сухие, так и влажные загрязнения, а также обеспечивать восстановление прозрачности стекла перед началом съемки.
Комбинированная система может работать в нескольких режимах. В профилактическом режиме используется кратковременная воздушная продувка. В режиме интенсивной очистки включается подача жидкости, после чего выполняется удаление загрязнений и сушка стекла. В аварийном режиме система может быть активирована оператором при внезапном ухудшении изображения.
Недостатком комбинированного решения является увеличение сложности конструкции, массы, энергопотребления и числа потенциальных точек отказа. Поэтому его применение целесообразно в тех случаях, когда условия загрязнения являются сложными или заранее плохо предсказуемыми.
Система управления
Управление системой дистанционной очистки может осуществляться вручную, полуавтоматически или автоматически. При ручном управлении оператор принимает решение о включении очистки на основе визуального контроля изображения. Такой вариант прост, но зависит от внимательности оператора.
Полуавтоматическое управление предполагает выполнение заранее заданного цикла очистки по команде оператора. Например, после нажатия кнопки система последовательно включает подачу жидкости, механический очиститель и воздушную продувку. Это снижает вероятность ошибок и обеспечивает повторяемость процесса.
Автоматическое управление может основываться на сигналах датчиков загрязнения, влажности, давления воздуха, уровня жидкости или анализа видеосигнала. При обнаружении снижения контрастности или появления характерных пятен система может инициировать очистку. Однако автоматическая очистка должна быть согласована с режимом видеосъемки, чтобы не нарушить регистрацию основного процесса.
Интеграция с системой высокоскоростной видеосъемки
Интеграция системы очистки с высокоскоростной видеокамерой требует учета оптических, механических и электрических факторов. Расположение сопел, форсунок и механических элементов должно исключать попадание этих компонентов в поле зрения объектива. Конструкция должна сохранять возможность регулировки фокуса, диафрагмы и положения камеры.
Электрические цепи управления очисткой должны быть защищены от помех и не должны влиять на работу камеры, синхронизаторов и осветительного оборудования. Желательно предусмотреть отдельные цепи питания для исполнительных механизмов и управляющей электроники.
При использовании мощного импульсного или постоянного освещения необходимо учитывать возможность бликов от элементов системы очистки. Наружные поверхности деталей рекомендуется выполнять матовыми, а их расположение выбирать так, чтобы отраженный свет не попадал в объектив.
Алгоритм работы системы
Типовой алгоритм работы системы дистанционной очистки включает предварительную проверку состояния, очистку перед началом съемки, контроль прозрачности стекла и восстановление готовности после завершения цикла. Перед началом эксперимента оператор проверяет давление воздуха, наличие жидкости, исправность клапанов и работоспособность исполнительных механизмов.
Непосредственно перед съемкой может выполняться короткий цикл очистки. При воздушной схеме это продувка стекла в течение заданного времени. При комбинированной схеме сначала подается жидкость, затем включается механический очиститель и завершающая продувка. После этого система переходит в режим ожидания.
Во время съемки очистка, как правило, блокируется, если ее работа может повлиять на изображение. Исключение составляют случаи, когда загрязнение стекла является более критичным фактором, чем кратковременное воздействие очистки на кадр. После завершения съемки система может выполнить дополнительную продувку для удаления остаточных загрязнений.
Требования к надежности
Надежность системы дистанционной очистки определяется работоспособностью исполнительных механизмов, герметичностью магистралей, устойчивостью управляющей электроники и сохранением эффективности в течение всего периода эксплуатации. Особое внимание должно уделяться форсункам и соплам, поскольку их засорение приводит к снижению качества очистки.
Для повышения надежности следует использовать фильтрацию воздуха и жидкости, устойчивые к перегибам трубки, герметичные электрические разъемы и защищенные корпуса приводов. Все элементы должны выдерживать вибрационные и климатические воздействия, характерные для условий размещения видеокамеры.
Перед ответственными испытаниями необходимо проводить функциональную проверку системы. Она должна включать оценку направления струи, равномерности распыления, отсутствия утечек, корректности работы клапанов и времени выполнения цикла очистки.
Эксплуатационные особенности
При эксплуатации системы дистанционной очистки необходимо учитывать условия окружающей среды и характер загрязнений. В сухой пыльной среде основным режимом может быть воздушная продувка. В условиях влажности и появления капель предпочтительно использовать комбинацию механического удаления и продувки. При наличии липких загрязнений требуется жидкостная очистка.
После завершения работы систему следует обслужить: удалить остатки жидкости, проверить состояние сопел и форсунок, очистить фильтры, осмотреть стекло на наличие царапин и загрязнений. Если камера хранится или транспортируется при отрицательных температурах, жидкостные магистрали должны быть освобождены от воды или заполнены составом, устойчивым к замерзанию.
Регулярное техническое обслуживание повышает надежность системы и снижает вероятность отказа в момент проведения съемки.
Оценка эффективности
Эффективность системы дистанционной очистки может оцениваться по нескольким критериям. Основными являются степень восстановления прозрачности стекла, снижение количества видимых загрязнений, отсутствие разводов и капель, сохранение резкости и контрастности изображения.
Для количественной оценки может использоваться сравнение тестовых изображений до и после очистки. Анализируются яркость, контраст, равномерность поля, наличие пятен и изменение разрешающей способности. В измерительных системах дополнительно оценивается влияние очистки на точность определения координат объектов.
Эффективной следует считать такую систему, которая обеспечивает восстановление качества изображения до уровня, достаточного для решения поставленных задач видеорегистрации, при минимальном вмешательстве оператора и без нарушения положения камеры.
Преимущества дистанционной очистки
Применение дистанционной очистки повышает надежность получения видеоданных, уменьшает зависимость результата от внешних условий и снижает необходимость ручного обслуживания камеры. Система позволяет поддерживать готовность видеорегистрирующего комплекса в течение всего периода ожидания и проведения эксперимента.
Дополнительным преимуществом является снижение риска смещения камеры при обслуживании. Поскольку очистка выполняется без физического контакта оператора с оптическим узлом, сохраняется юстировка, фокусировка и выбранный ракурс съемки.
Также дистанционная очистка повышает безопасность и удобство эксплуатации, особенно при размещении аппаратуры в труднодоступных местах или при необходимости управления несколькими камерами одновременно.
Ограничения применения
Несмотря на очевидные преимущества, система дистанционной очистки имеет определенные ограничения. Она усложняет конструкцию видеосъемочного комплекса, увеличивает количество компонентов, требует питания, подачи воздуха или жидкости и регулярного обслуживания.
При неправильном проектировании система может создавать дополнительные помехи. Например, чрезмерное давление воздушной струи может вызвать вибрации, жидкость может оставлять разводы, а механический очиститель — перекрывать поле зрения или повреждать стекло. Поэтому конструкция должна разрабатываться с учетом конкретных условий применения.
Выбор метода очистки должен основываться на анализе вероятных загрязнений, продолжительности съемки, требований к качеству изображения и допустимой сложности оборудования.
