Штативы, кронштейны и крепления для ПК и мониторов комплексов высокоскоростной видеосъемки
Комплексы высокоскоростной видеосъемки представляют собой совокупность оптических, электронных, вычислительных и механических компонентов, предназначенных для регистрации и анализа быстропротекающих процессов. В состав таких комплексов обычно входят высокоскоростные камеры, объективы, источники освещения, системы синхронизации, вычислительные станции, сетевое оборудование, мониторы и периферийные устройства управления.
Несмотря на то что основное внимание при проектировании подобных систем часто уделяется камерам, каналам передачи данных и программному обеспечению, механические средства размещения вычислительного и отображающего оборудования имеют не меньшее значение. Штативы, кронштейны и крепления обеспечивают стабильное положение ПК и мониторов, упорядочивают рабочее пространство, повышают безопасность и позволяют оператору эффективно управлять процессом съемки.
Роль механических креплений в комплексе высокоскоростной видеосъемки
Механические крепления выполняют не только функцию физической поддержки оборудования. Они обеспечивают пространственную организацию комплекса, позволяют оптимально расположить монитор относительно оператора, зафиксировать компьютерный блок в защищенной зоне и обеспечить доступ к разъемам, кабелям и органам управления.
В условиях высокоскоростной видеосъемки особенно важно минимизировать случайные перемещения оборудования. Даже незначительное смещение монитора, управляющего ПК или периферийного устройства может привести к неудобству управления, натяжению кабелей или нарушению компоновки измерительной зоны. При использовании мобильных комплексов крепления также должны обеспечивать быструю сборку, разборку и транспортировку без ухудшения надежности фиксации.
Классификация штативов, кронштейнов и креплений
Средства механической установки ПК и мониторов можно условно разделить на стационарные, мобильные и специализированные. Стационарные конструкции применяются в лабораторных комплексах, где оборудование постоянно размещается на рабочем месте. Они характеризуются высокой жесткостью, возможностью точной настройки положения и интеграцией с рабочими столами, стойками или промышленными рамами.

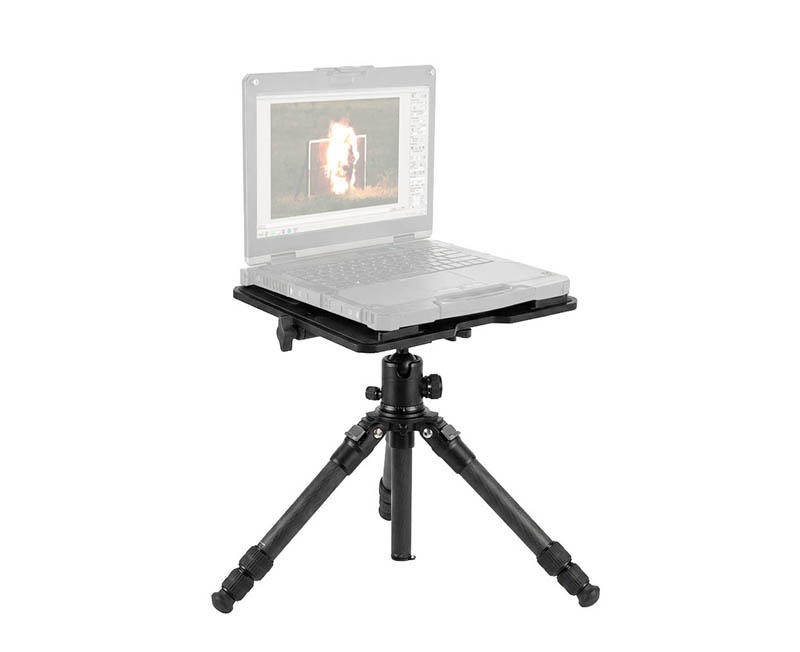

Мобильные штативы и стойки используются в переносных комплексах, где требуется оперативное развертывание системы. Такие решения обычно оснащаются колесными опорами, регулируемыми секциями, быстрозажимными механизмами и площадками для установки вычислительного оборудования. Их основное преимущество заключается в гибкости конфигурации и возможности быстрого изменения положения оборудования.
Специализированные крепления разрабатываются для конкретных условий эксплуатации. Они могут включать виброизолирующие элементы, усиленные кронштейны, защитные кожухи, поворотные консоли, складные платформы и крепления для оборудования нестандартной формы.
Требования к жесткости и устойчивости
Одним из ключевых требований к штативам и кронштейнам является достаточная механическая жесткость. Конструкция должна выдерживать массу мониторов, ПК, кабельных сборок и вспомогательных устройств без заметных деформаций, раскачивания или самопроизвольного изменения положения.
Устойчивость особенно важна для мобильных стоек и напольных штативов. Центр масс конструкции должен располагаться таким образом, чтобы исключить опрокидывание при повороте монитора, подключении кабелей или случайном механическом воздействии. Для повышения устойчивости применяются широкие основания, утяжеленные опоры, блокируемые колеса и дополнительные распорки.
Для креплений мониторов важна также устойчивость к крутящим моментам. Современные мониторы могут иметь значительную диагональ и массу, поэтому поворотные и наклонные механизмы должны сохранять заданное положение без проскальзывания. Это особенно актуально при использовании нескольких экранов, размещенных на общей стойке.
Виброустойчивость и защита оборудования
Комплексы высокоскоростной видеосъемки могут применяться в средах, где присутствуют вибрации от технологического оборудования, испытательных стендов, систем охлаждения или перемещаемых механизмов. В таких условиях крепления для ПК и мониторов должны снижать передачу вибраций на электронные устройства и предотвращать расшатывание соединений.
Для повышения виброустойчивости используются демпфирующие прокладки, эластомерные вставки, усиленные шарниры, резьбовые фиксаторы и замковые механизмы. При установке промышленного ПК может применяться амортизированная платформа, защищающая накопители данных и разъемы от механических нагрузок.
Особое внимание следует уделять кабельным соединениям. Вибрации и случайные перемещения могут вызывать постепенное ослабление разъемов. Поэтому крепления должны предусматривать фиксацию кабелей, разгрузку натяжения и защиту соединительных линий от перегиба.
Эргономика рабочего места оператора
Высокоскоростная видеосъемка требует от оператора точного контроля параметров записи, экспозиции, синхронизации, освещения и состояния системы хранения данных. Поэтому расположение мониторов и вычислительного оборудования должно обеспечивать удобство наблюдения и управления.
Кронштейны для мониторов должны позволять регулировать высоту, наклон, поворот и расстояние до оператора. Это снижает утомляемость при длительной работе и позволяет адаптировать рабочее место под конкретную задачу. При использовании нескольких мониторов важно обеспечить их согласованное расположение, исключающее избыточные повороты головы и ухудшение обзора.
Крепления для ПК должны обеспечивать доступ к кнопкам включения, портам подключения, съемным накопителям и индикаторам состояния. При этом компьютерный блок не должен мешать передвижению оператора и не должен размещаться в зоне возможного механического повреждения.
Совместимость с ПК, промышленными компьютерами и мониторами
Современные комплексы высокоскоростной видеосъемки могут использовать как стандартные персональные компьютеры, так и промышленные вычислительные модули. Поэтому крепежная инфраструктура должна учитывать различия в габаритах, массе, расположении вентиляционных отверстий, разъемов и монтажных точек.
Для мониторов широко применяются крепления, совместимые с распространенными монтажными стандартами. Однако в специализированных системах могут использоваться экраны нестандартной формы, защищенные панели, сенсорные дисплеи или мониторы в промышленных корпусах. В таких случаях требуется адаптерная пластина или индивидуальное крепежное решение.
При креплении ПК важно не перекрывать вентиляционные каналы и не ухудшать тепловой режим. Закрытые монтажные ниши и плотное прилегание к поверхностям могут привести к перегреву, особенно при длительной записи больших массивов данных.
Материалы и конструктивные решения
Материалы креплений выбираются с учетом требуемой прочности, массы, коррозионной стойкости и условий эксплуатации. Для стационарных конструкций часто применяются сталь и алюминиевые профили. Сталь обеспечивает высокую жесткость и несущую способность, а алюминий снижает массу и упрощает сборку модульных конструкций.
Для мобильных стоек важны сочетание легкости и устойчивости. В таких конструкциях применяются трубчатые элементы, литые основания, усиленные соединительные узлы и регулируемые фиксаторы. Поверхности могут иметь порошковое покрытие, анодирование или защитные полимерные слои.
Шарнирные механизмы должны обладать достаточной износостойкостью. При частой перенастройке положения мониторов повышенное значение имеют качество подшипников, надежность зажимов и возможность регулировки усилия фиксации.
Кабельная организация
Кабельная инфраструктура является важной частью механической организации комплекса. Высокоскоростные камеры и вычислительные системы используют кабели питания, передачи данных, синхронизации и управления. Неправильная укладка кабелей может привести к случайным отключениям, повреждению разъемов и ухудшению безопасности рабочего места.
Штативы и кронштейны должны иметь каналы, зажимы или направляющие для кабелей. Это позволяет снизить риск зацепления, разгрузить разъемы и сохранить аккуратную компоновку комплекса. При использовании подвижных кронштейнов необходимо оставлять достаточный запас кабеля для поворота и наклона монитора без натяжения.
Для мобильных комплексов рекомендуется предусматривать быстроразъемные соединения и маркировку кабельных линий. Это ускоряет сборку и снижает вероятность ошибочного подключения оборудования.
Мобильность и транспортируемость
Мобильные комплексы высокоскоростной видеосъемки требуют креплений, пригодных для быстрой транспортировки и развертывания. Штативы и стойки должны иметь складную или разборную конструкцию, надежные фиксаторы и минимальное количество операций при подготовке к работе.
Колесные основания повышают удобство перемещения комплекса внутри лаборатории или производственного помещения. При этом колеса должны оснащаться тормозами, исключающими самопроизвольное движение во время съемки. Для неровных поверхностей могут применяться регулируемые опоры, позволяющие выставить конструкцию по уровню.
При транспортировке важно защищать шарнирные узлы, экраны и крепежные элементы от ударов. Поэтому специализированные стойки могут комплектоваться транспортными кейсами, мягкими вставками и фиксаторами положения.
Безопасность эксплуатации
Безопасность креплений определяется способностью конструкции предотвращать падение оборудования, защемление кабелей, опрокидывание стойки и травмирование оператора. Все несущие элементы должны иметь запас прочности относительно расчетной нагрузки. Особое внимание следует уделять креплению мониторов на высоте и установке тяжелых компьютерных блоков.
Регулировочные механизмы должны иметь надежную фиксацию и не допускать резкого самопроизвольного перемещения. Острые кромки, выступающие винты и незащищенные элементы должны быть исключены или закрыты защитными деталями.
При эксплуатации вблизи измерительных стендов необходимо учитывать возможные внешние воздействия и размещать ПК и мониторы вне зон повышенного риска. Конструкция креплений должна обеспечивать устойчивость даже при подключении нескольких кабелей и периферийных устройств.
Интеграция с другими элементами комплекса
Крепления для ПК и мониторов должны быть совместимы с общей архитектурой комплекса высокоскоростной видеосъемки. Они могут устанавливаться на единую раму с камерами, на отдельные операторские стойки или на рабочие столы. В некоторых случаях мониторный кронштейн совмещается с креплением клавиатуры, мыши, блока синхронизации или панели управления.
Интеграция упрощает обслуживание и сокращает время подготовки к съемке. Однако чрезмерное объединение элементов может увеличивать массу конструкции и снижать гибкость конфигурации. Поэтому оптимальное решение выбирается с учетом условий работы, количества операторов, типа съемки и требований к мобильности.
Критерии выбора
При выборе штативов, кронштейнов и креплений необходимо учитывать массу и габариты оборудования, требуемые диапазоны регулировки, условия эксплуатации, частоту перемещения комплекса и необходимость виброизоляции. Важны также совместимость с монтажными стандартами, удобство кабельной организации, прочность фиксаторов и доступность обслуживания.
Для лабораторных комплексов предпочтительны жесткие стационарные системы с точной регулировкой положения мониторов. Для мобильных комплексов более значимы компактность, скорость сборки, устойчивость и наличие транспортных решений. Для промышленных условий следует выбирать усиленные конструкции с защитой от вибраций, пыли, случайных ударов и интенсивной эксплуатации.
Перспективные направления развития
Развитие комплексов высокоскоростной видеосъемки приводит к повышению требований к механической инфраструктуре. Перспективными являются модульные стойки, позволяющие быстро изменять конфигурацию под конкретную задачу, а также интеллектуальные крепления с датчиками положения, нагрузок и состояния фиксации.
Важным направлением является снижение массы при сохранении жесткости, что достигается применением алюминиевых профилей, композитных материалов и оптимизированных конструктивных форм. Также возрастает интерес к интегрированным решениям, объединяющим крепления, кабельные каналы, распределение питания и интерфейсы управления.
