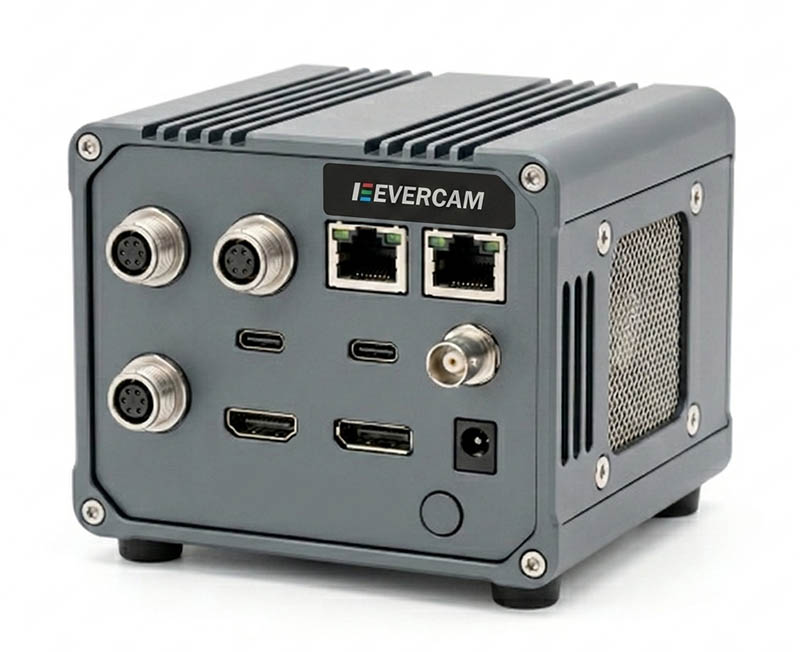

Evercam PC-IEU

Интерфейсные блоки расширения для высокоскоростной съёмки

Высокоскоростная съёмка используется для регистрации процессов, протекающих с высокой скоростью и требующих точной временной фиксации. Такие процессы могут изучаться в научных лабораториях, инженерных испытаниях, производственном контроле, биомеханике, материаловедении, робототехнике, гидродинамике и других областях. В отличие от обычной видеосъёмки, высокоскоростная регистрация предъявляет повышенные требования не только к камере и оптике, но и ко всей системе передачи, синхронизации, управления и хранения данных.

Интерфейсные блоки расширения играют значимую роль в построении таких комплексов. Они позволяют подключать дополнительные камеры, внешние датчики, синхронизирующие устройства, осветительные системы, накопители, управляющие компьютеры и периферийное оборудование. В ряде случаев интерфейсный блок выполняет функцию преобразователя между различными стандартами связи, что обеспечивает совместимость оборудования разных типов и поколений.

Актуальность применения интерфейсных блоков расширения обусловлена ростом сложности съёмочных комплексов. Современная высокоскоростная съёмка всё чаще требует одновременной работы нескольких камер, точной синхронизации с измерительными системами, передачи больших потоков данных и интеграции с промышленными сетями. Без специализированных интерфейсных модулей такие задачи становятся трудно реализуемыми или требуют значительных аппаратных доработок.

Понятие интерфейсного блока расширения

Интерфейсный блок расширения представляет собой аппаратное устройство, предназначенное для увеличения количества и разнообразия доступных интерфейсов в комплексе высокоскоростной съёмки. Он может подключаться к камере, управляющему компьютеру, серверу, промышленному контроллеру или системе синхронизации и обеспечивать дополнительные входы, выходы, порты связи, линии питания или каналы управления.

В простейшем случае интерфейсный блок расширения выполняет роль коммутационного узла, позволяющего подключить несколько внешних устройств к одному управляющему центру. В более сложных вариантах он содержит контроллеры, буферы, преобразователи уровней сигналов, средства гальванической развязки, генераторы синхросигналов, встроенную память, сетевые адаптеры и диагностические модули.

Функционально такие блоки могут использоваться для расширения USB, Ethernet, GPIO, последовательных портов, триггерных входов и выходов, линий синхронизации, интерфейсов передачи видеоданных и каналов управления внешним оборудованием. Их применение позволяет адаптировать съёмочный комплекс под конкретную экспериментальную или производственную задачу без замены основной камеры или управляющего компьютера.

Назначение интерфейсных блоков в высокоскоростной съёмке

Основное назначение интерфейсных блоков расширения заключается в повышении гибкости и масштабируемости комплекса высокоскоростной съёмки. Они позволяют объединять устройства с различными протоколами, расширять число доступных портов, обеспечивать надёжную передачу сигналов и синхронизировать работу компонентов системы.

В задачах управления камерой интерфейсный блок может обеспечивать подключение дополнительных органов управления, внешних пультов, сенсорных панелей, промышленных контроллеров или компьютерных интерфейсов. В задачах синхронизации он может принимать и распределять триггерные импульсы, сигналы временной привязки, частотные метки и управляющие события.

При работе с данными интерфейсные блоки могут служить промежуточным звеном между камерой и системой хранения, обеспечивая подключение высокоскоростных накопителей, сетевых хранилищ или рабочих станций. В многокамерных системах такие блоки помогают согласовать запуск, временную привязку и передачу видеопотоков от нескольких камер.

Классификация интерфейсных блоков расширения

Интерфейсные блоки расширения можно классифицировать по функциональному назначению, типу поддерживаемых интерфейсов, уровню защиты, способу подключения и области применения. По функциональному назначению выделяются блоки передачи данных, блоки синхронизации, блоки управления внешними устройствами, блоки ввода-вывода сигналов, сетевые шлюзы и комбинированные модули.

Блоки передачи данных предназначены для организации высокоскоростного обмена между камерой, компьютером и накопителями. Блоки синхронизации обеспечивают распределение временных сигналов и триггеров. Блоки ввода-вывода позволяют подключать датчики, исполнительные устройства, осветители и контроллеры. Сетевые шлюзы обеспечивают интеграцию камеры в Ethernet-сети, промышленные сети или удалённые системы управления.

По конструктивному исполнению интерфейсные блоки могут быть настольными, встраиваемыми, стоечными, полевыми, промышленными или миниатюрными модульными. В лабораторных условиях часто применяются настольные устройства, тогда как в производственных и полевых комплексах востребованы защищённые корпуса, фиксируемые разъёмы и расширенный температурный диапазон.

Интерфейсы передачи видеоданных

Высокоскоростная съёмка формирует большие объёмы данных, поэтому интерфейсы передачи видеопотока имеют критическое значение. Интерфейсные блоки расширения могут поддерживать USB 3.x, USB4, Thunderbolt, Gigabit Ethernet, 10 GigE, 25 GigE, Camera Link, CoaXPress, PCI Express и другие стандарты.

USB-интерфейсы удобны для компактных систем и лабораторного применения, однако их стабильность зависит от качества кабелей, контроллеров и драйверов. Thunderbolt и PCIe обеспечивают высокую пропускную способность и применяются для подключения быстрых накопителей, внешних графических модулей и камерных адаптеров. Ethernet-интерфейсы востребованы при удалённом размещении камер и интеграции с сетевой инфраструктурой.

Camera Link и CoaXPress широко применяются в профессиональных и промышленных системах машинного зрения, где требуется высокая скорость передачи и надёжная синхронизация. Интерфейсные блоки расширения могут выполнять роль адаптеров, распределителей или преобразователей между этими стандартами и вычислительной системой.

Интерфейсы синхронизации и триггеров

Синхронизация является одной из ключевых задач высокоскоростной съёмки. Интерфейсные блоки расширения могут содержать входы и выходы для внешнего триггера, генератора импульсов, временного кода, частотного сигнала, синхронизации нескольких камер и связи с измерительными системами.

Триггерные входы позволяют запускать запись по внешнему событию, например по сигналу датчика, контроллера, оптического барьера или измерительного прибора. Триггерные выходы используются для управления освещением, другими камерами, регистраторами или исполнительными устройствами. В многокамерной съёмке интерфейсный блок может распределять единый синхросигнал на несколько камер, обеспечивая согласованную регистрацию события.

Важными характеристиками являются малая задержка, предсказуемость времени срабатывания, стабильность фронтов сигналов, защита от помех и возможность настройки логики запуска. Для точных измерений задержки должны быть документированы и, при необходимости, компенсированы программно или аппаратно.

GPIO и дискретные линии ввода-вывода

GPIO, или универсальные дискретные линии ввода-вывода, широко применяются для подключения внешних датчиков, кнопок, индикаторов, реле, осветителей и промышленных контроллеров. В составе комплекса высокоскоростной съёмки GPIO позволяют организовать гибкую связь между камерой и окружающей измерительной средой.

Через GPIO можно получать сигналы состояния оборудования, запускать запись, включать импульсный свет, фиксировать момент события, управлять электромеханическими узлами и формировать метки в видеозаписи. Интерфейсный блок расширения увеличивает число таких линий и может обеспечивать их защиту, развязку и преобразование уровней.

Особенно важны электрические параметры GPIO: допустимое напряжение, ток, логические уровни, наличие подтяжек, защита от перенапряжения и гальваническая изоляция. Несогласованность уровней между устройствами может привести к ложным срабатываниям или повреждению оборудования.

Преобразование сигналов и согласование интерфейсов

В практических комплексах высокоскоростной съёмки часто используются устройства разных производителей, имеющие различные электрические стандарты и протоколы связи. Интерфейсные блоки расширения решают задачу согласования таких устройств. Они могут преобразовывать USB в Ethernet, TTL в оптоизолированный вход, RS-232 в RS-485, одиночный триггерный сигнал в распределённый многоканальный сигнал или специализированный камерный интерфейс в стандартный компьютерный порт.

Преобразование сигналов должно выполняться без существенных задержек и искажений, особенно если речь идёт о синхронизации. Для цифровых линий важно сохранение формы импульсов и логических уровней. Для сетевых и видеоданных критична целостность передачи, отсутствие потерь пакетов и поддержка требуемой скорости.

Согласование интерфейсов повышает универсальность комплекса и позволяет модернизировать отдельные компоненты без полной замены системы.

Пропускная способность и задержки

Пропускная способность интерфейсного блока расширения должна соответствовать максимальному потоку данных, создаваемому камерой или несколькими камерами. Недостаточная пропускная способность приводит к потере кадров, снижению частоты записи, увеличению задержки предпросмотра или невозможности передачи данных в реальном времени.

При оценке блока следует учитывать не только паспортную скорость интерфейса, но и реальную устойчивую производительность. На неё влияют внутренний контроллер, шина подключения, качество кабелей, драйверы, программная среда, температура и нагрузка от других устройств.

Задержки особенно важны при управлении триггерами, синхронизации и потоковой передаче изображения. Для измерительных задач необходимо знать величину задержки и её вариативность. Нестабильная задержка может затруднить точную временную привязку кадров к внешним событиям.

Электрическая совместимость и защита

Интерфейсный блок расширения должен обеспечивать электрическую совместимость между подключаемыми устройствами. Это включает согласование напряжений, токов, типов сигналов, заземления и уровней защиты. В промышленных и полевых условиях также необходима защита от электростатических разрядов, импульсных помех, перенапряжений и ошибок подключения.

Гальваническая развязка применяется для предотвращения протекания паразитных токов между устройствами, особенно если они питаются от разных источников или размещены на значительном расстоянии. Она снижает риск повреждения оборудования и уменьшает влияние помех на сигналы синхронизации.

Надёжная электрическая защита особенно важна при подключении внешних датчиков, исполнительных механизмов и осветительных систем, поскольку такие устройства могут создавать значительные электромагнитные помехи.

Конструктивные особенности

Конструкция интерфейсного блока расширения должна соответствовать условиям эксплуатации комплекса высокоскоростной съёмки. Для лабораторного применения важны компактность, удобство подключения, наличие индикации состояния и доступность разъёмов. Для промышленного применения требуются прочный корпус, фиксация кабелей, защита от пыли и влаги, устойчивость к вибрациям и возможность монтажа на DIN-рейку, стойку или операторскую панель.

Разъёмы должны быть рассчитаны на многократные подключения и обеспечивать надёжный контакт. Для ответственных систем предпочтительны фиксируемые соединители, исключающие случайное отсоединение во время съёмки. Индикация питания, активности портов, синхросигналов и ошибок упрощает диагностику.

Тепловой режим также имеет значение, особенно для блоков передачи данных с высокоскоростными контроллерами. Перегрев может привести к сбоям связи или снижению производительности, поэтому необходимы эффективный теплоотвод и достаточная вентиляция.

Программная интеграция и драйверы

Интерфейсные блоки расширения должны поддерживаться программным обеспечением управления камерой и операционной системой управляющего компьютера. Для стандартных интерфейсов часто достаточно универсальных драйверов. Для специализированных блоков могут требоваться фирменные драйверы, SDK, библиотеки или утилиты настройки.

Программная интеграция позволяет конфигурировать порты, задавать логику триггеров, контролировать состояние сигналов, регистрировать события, управлять внешними устройствами и выполнять диагностику. В научных и инженерных задачах полезна возможность записи служебных событий в журнал эксперимента.

При обновлении драйверов и прошивок необходимо проверять совместимость с камерой и программным обеспечением анализа. Неконтролируемое обновление может изменить поведение интерфейса, задержки или логику работы сигналов.

Применение в многокамерных системах

Многокамерная высокоскоростная съёмка требует согласованной работы нескольких камер, часто расположенных под разными углами или в разных точках наблюдения. Интерфейсные блоки расширения позволяют распределять сигналы синхронизации, объединять каналы передачи данных и управлять несколькими камерами из единого программного интерфейса.

Ключевой задачей является обеспечение временной согласованности кадров. Даже небольшие рассогласования могут привести к ошибкам при анализе движения, трёхмерной реконструкции или сравнении процессов с разных ракурсов. Поэтому интерфейсный блок должен обеспечивать стабильную синхронизацию и минимальный джиттер.

В многокамерных системах также важна организация кабельной инфраструктуры. Интерфейсный блок может выступать центральным узлом, уменьшающим сложность подключения и повышающим удобство обслуживания.

Интеграция с системами освещения

Высокоскоростная съёмка часто требует мощного импульсного или постоянного освещения. Интерфейсный блок расширения может использоваться для управления включением, синхронизацией и интенсивностью осветителей. Триггерные выходы позволяют согласовать момент вспышки или импульса света с экспозицией камеры.

При работе с импульсным освещением критична точность временного согласования. Неправильная задержка может привести к недоэкспонированным кадрам или неравномерному освещению. Поэтому интерфейсный блок должен поддерживать точное формирование управляющих импульсов.

Если осветительная система создаёт электромагнитные помехи, необходимы экранированные кабели, гальваническая развязка и фильтрация сигналов.

Интеграция с датчиками и измерительными системами

Комплексы высокоскоростной съёмки часто работают совместно с датчиками давления, силы, температуры, ускорения, положения, деформации и другими измерительными приборами. Интерфейсный блок расширения обеспечивает связь между видеорегистрацией и числовыми измерительными данными.

Сигналы датчиков могут использоваться для запуска записи, временной маркировки события или синхронизации с внешней системой сбора данных. В результате видеоматериал можно сопоставлять с графиками измерений и временными рядами.

Для корректной интеграции важны единая временная база, известные задержки, согласованные уровни сигналов и программная поддержка метаданных. Это повышает воспроизводимость эксперимента и точность анализа.

Применение в полевых и промышленных условиях

В полевых и промышленных условиях интерфейсные блоки расширения подвергаются воздействию вибраций, пыли, влаги, температурных перепадов и электромагнитных помех. Поэтому для таких сценариев требуется защищённое исполнение, устойчивые разъёмы, прочный корпус и стабильное питание.

Полевой интерфейсный блок должен быть простым в развёртывании и диагностике. Желательны световые индикаторы состояния, маркированные разъёмы, защита от неправильного подключения и возможность быстрого восстановления после сбоя.

В промышленной среде важна совместимость с существующими системами автоматизации, промышленными контроллерами и сетевыми протоколами. Интерфейсный блок может служить связующим звеном между высокоскоростной камерой и технологической линией.

Надёжность и резервирование

Надёжность интерфейсного блока расширения определяет устойчивость всей системы высокоскоростной съёмки. Отказ такого блока может привести к потере синхронизации, невозможности запуска записи, обрыву передачи данных или отключению внешних устройств.

Для повышения надёжности применяются качественные компоненты, защита от перегрева, резервные каналы связи, фиксация кабелей, мониторинг состояния и журналирование ошибок. В ответственных комплексах целесообразно иметь запасной блок или резервную схему подключения.

Перед важными испытаниями необходимо проводить проверку всех портов, линий синхронизации, сигналов триггера и скорости передачи данных в реальных режимах работы.

Практические рекомендации по выбору

При выборе интерфейсного блока расширения необходимо определить, какие устройства должны быть подключены к комплексу, какие интерфейсы требуются, каков суммарный поток данных, какие сигналы синхронизации используются и в каких условиях будет работать система. Для лабораторной съёмки может быть достаточно компактного блока с USB, Ethernet и несколькими GPIO-линиями. Для многокамерных и промышленных задач требуется более сложный модуль с синхронизацией, гальванической развязкой, высокоскоростными портами и защищённым корпусом.

Следует проверять совместимость с конкретной моделью камеры, управляющим компьютером, программным обеспечением и внешними устройствами. Важны наличие документации, драйверов, технической поддержки и возможности обновления прошивки.

Перед эксплуатацией необходимо провести тестирование задержек, устойчивости передачи данных, реакции на триггеры, работы при полной нагрузке и поведения системы при отключении или подключении внешних устройств.

Перспективы развития

Развитие интерфейсных блоков расширения связано с ростом скоростей передачи данных, увеличением числа подключаемых устройств, внедрением интеллектуальной диагностики и поддержкой более точной синхронизации. Перспективными являются модульные блоки, позволяющие заменять интерфейсные платы под конкретную задачу, а также устройства с поддержкой высокоскоростных сетей, расширенной телеметрии и удалённого мониторинга.

Также ожидается более тесная интеграция интерфейсных блоков с программным обеспечением анализа видео и системами автоматизации. Это позволит не только передавать сигналы, но и автоматически регистрировать события, контролировать состояние оборудования и формировать отчёты о параметрах съёмки.
