Монтажный инструмент для сетевой инфраструктуры при высокоскоростной видеосъемке

Комплексы высокоскоростной видеосъемки характеризуются высокой интенсивностью передачи данных, необходимостью точной синхронизации и повышенными требованиями к надежности коммуникационных каналов. Современные высокоскоростные камеры могут передавать значительные объемы информации по интерфейсам Gigabit Ethernet, 10 Gigabit Ethernet, CoaXPress, Camera Link HS, USB, оптическим линиям и специализированным промышленным протоколам. При этом качество сетевой инфраструктуры во многом определяется не только выбранным оборудованием, но и корректностью монтажа кабельных линий, разъемов, патч-панелей и коммутационных узлов.

Монтажный инструмент является важным элементом технологического обеспечения сетевой инфраструктуры. Он позволяет формировать надежные соединения, контролировать параметры линий, выявлять дефекты, обеспечивать повторяемость операций и снижать вероятность отказов во время съемки. В условиях высокоскоростной видеосъемки ошибки монтажа могут проявляться в виде потери кадров, нестабильной передачи данных, задержек, нарушения синхронизации или полной потери связи с оборудованием.

Роль сетевой инфраструктуры в комплексах высокоскоростной видеосъемки

Сетевая инфраструктура выполняет несколько ключевых функций: передачу видеоданных, управление параметрами камер, синхронизацию устройств, передачу служебной информации, удаленный мониторинг и интеграцию с системами хранения данных. При многокамерной съемке сеть становится центральным элементом взаимодействия между камерами, вычислительными станциями, коммутаторами, серверами и системами управления.

Для высокоскоростной видеосъемки характерны высокие требования к пропускной способности, стабильности задержек и помехоустойчивости. Даже если камера использует локальную запись во внутреннюю память, сеть часто необходима для настройки, запуска, синхронизации, выгрузки данных и контроля состояния оборудования. Поэтому монтаж сетевой инфраструктуры должен выполняться с применением специализированного инструмента и измерительных средств.

Классификация монтажного инструмента

Монтажный инструмент для сетевой инфраструктуры можно условно разделить на несколько групп: инструмент для подготовки кабелей, инструмент для оконцевания медных линий, инструмент для работы с оптическим волокном, средства маркировки и организации кабельных трасс, измерительные приборы, диагностические устройства и вспомогательные средства безопасности.

Инструмент для подготовки кабелей включает кабельные ножи, стрипперы, кусачки, бокорезы и устройства для снятия внешней оболочки. Инструмент для оконцевания медных линий включает обжимные клещи, ударные инструменты для кроссировки, монтажные рамки, инструменты для установки модульных разъемов и патч-панелей. Для оптических линий применяются скалыватели, стрипперы для волокна, сварочные аппараты, очистители, микроскопы и измерители оптической мощности.

Измерительные приборы представлены кабельными тестерами, квалификационными и сертификационными анализаторами, трассоискателями, генераторами тонального сигнала, рефлектометрами и сетевыми анализаторами. Вспомогательные средства включают маркираторы, кабельные органайзеры, стяжки, липучки, защитные вводы, монтажные перчатки и средства контроля электробезопасности.

Инструмент для подготовки медных кабелей

Медные витые пары широко применяются в сетях управления, передачи данных и коммутации оборудования. При высокоскоростной видеосъемке распространены кабели категорий Cat5e, Cat6, Cat6A и выше, поддерживающие передачу данных на скоростях от 1 до 10 Гбит/с и более при соблюдении требований к монтажу.

Подготовка кабеля требует аккуратного снятия внешней оболочки без повреждения изоляции жил и экранирующих элементов. Для этого применяются регулируемые стрипперы, позволяющие контролировать глубину реза. Повреждение жилы, нарушение скрутки пар или небрежное обращение с экраном способны ухудшить параметры линии, увеличить перекрестные наводки и снизить устойчивость соединения.

Кусачки и бокорезы должны обеспечивать чистый рез без деформации проводников. Для экранированных кабелей необходим инструмент, позволяющий корректно работать с фольгой, оплеткой и дренажным проводником. Особенно важно сохранять минимальную длину расплетения пар, так как избыточное расплетение ухудшает частотные характеристики линии.

Обжимной инструмент и оконцевание разъемов

Обжимные клещи используются для установки модульных разъемов, включая RJ-45 и другие типы соединителей. Качество обжима определяет механическую прочность соединения, стабильность электрического контакта и долговечность линии. Для профессионального монтажа следует применять инструмент с храповым механизмом, обеспечивающим полный цикл обжима и одинаковое усилие на каждом соединении.

При работе с кабелями различных категорий необходимо использовать совместимые разъемы. Разъемы для неэкранированных и экранированных кабелей отличаются конструкцией, способом контакта с экраном и требованиями к монтажу. Несоответствие разъема типу кабеля может привести к нестабильной работе сети даже при визуально корректном соединении.

Для патч-панелей и информационных розеток применяется ударный инструмент, обеспечивающий врезку жил в контакты типа IDC. Такой инструмент должен иметь регулируемое усилие, функцию обрезки лишней части проводника и сменные лезвия. Правильная врезка особенно важна для линий, работающих на высокой частоте, поскольку неполный контакт или повреждение проводника вызывают отражения сигнала и рост ошибок передачи.

Инструмент для экранированных сетевых линий

В комплексах высокоскоростной видеосъемки часто применяются экранированные кабели, особенно при работе рядом с мощными источниками освещения, приводами, преобразователями питания и другим оборудованием, способным создавать электромагнитные помехи. Монтаж таких кабелей требует дополнительных инструментов и контроля качества заземления экрана.

Для работы с экранированными линиями используются инструменты для аккуратной разделки оплетки, фиксации фольги, установки металлических корпусов разъемов и проверки целостности экранирующего контура. Неправильно подключенный экран может не только снизить помехозащищенность, но и создать паразитные токи при некорректной организации заземления.

Важным этапом является контроль электрической непрерывности экрана и отсутствие короткого замыкания между сигнальными проводниками. Для этого применяются мультиметры, кабельные тестеры и специализированные измерители.

Инструмент для оптоволоконной инфраструктуры

Оптические линии применяются в высокоскоростной видеосъемке при необходимости передачи данных на большие расстояния, обеспечения высокой пропускной способности и гальванической развязки оборудования. Они особенно полезны в условиях электромагнитных помех и при построении распределенных комплексов.

Монтаж оптоволокна требует высокой точности и чистоты выполнения операций. Основными инструментами являются стрипперы для снятия защитных покрытий, прецизионные скалыватели, сварочные аппараты, держатели волокна, очистители, безворсовые салфетки, изопропиловый спирт, микроскопы для контроля торцов и источники видимого излучения для проверки целостности линии.

Для контроля параметров оптических соединений применяются измерители оптической мощности, источники стабильного света и оптические рефлектометры. Загрязнение торца оптического коннектора является одной из распространенных причин ухудшения связи, поэтому инструменты очистки и контроля должны рассматриваться как обязательная часть комплекта монтажника.

Кабельные тестеры и сертификационные приборы

Кабельные тестеры позволяют выявлять обрывы, короткие замыкания, перепутанные пары, неправильную распиновку и другие базовые дефекты. Однако для сетей, передающих данные на высоких скоростях, простого теста целостности часто недостаточно. Линия может иметь правильную распиновку, но не соответствовать требованиям по затуханию, возвратным потерям или перекрестным наводкам.

Для ответственных комплексов применяются квалификационные и сертификационные анализаторы кабельных линий. Они позволяют оценить соответствие линии определенной категории, измерить параметры передачи и сформировать отчет о результатах испытаний. Такие приборы особенно важны при построении сетей 10 Gigabit Ethernet и выше, где качество монтажа оказывает существенное влияние на устойчивость работы.

В условиях высокоскоростной видеосъемки тестирование сетевых линий перед началом эксперимента позволяет снизить риск потери данных и сократить время поиска неисправностей. Результаты измерений целесообразно документировать, особенно для стационарных лабораторных комплексов.

Диагностические средства сетевого уровня

Помимо проверки кабельной физической среды, необходима диагностика сетевого уровня. Для этого используются сетевые анализаторы, портативные тестеры Ethernet, средства проверки PoE, генераторы нагрузки, анализаторы трафика и программно-аппаратные комплексы мониторинга.

Такие устройства позволяют определить скорость согласования порта, наличие ошибок передачи, потери пакетов, задержки, уровень загрузки канала и корректность питания по Ethernet. При использовании камер с передачей данных по сети диагностика помогает выявить недостаточную пропускную способность, ошибки конфигурации коммутаторов или нестабильность соединения.

Для многокамерных систем полезны средства мониторинга, позволяющие контролировать состояние каждого порта коммутатора, объем переданных данных, наличие перегрузок и параметры синхронизации. Это особенно важно при съемке процессов, которые невозможно повторить.

Инструмент для маркировки и организации кабелей

Организация кабельной инфраструктуры напрямую влияет на надежность и удобство эксплуатации комплекса. При большом количестве камер, мониторов, компьютеров, коммутаторов и синхронизирующих устройств без маркировки возрастает риск ошибочного подключения, случайного отключения или длительного поиска неисправности.

Для маркировки используются портативные принтеры этикеток, термоусадочные маркеры, бирки, цветовые кольца и кабельные флажки. Маркировка должна быть устойчивой к истиранию, влаге, температурным воздействиям и частой перекоммутации. Желательно указывать номер линии, назначение, направление подключения и принадлежность к конкретному сегменту комплекса.

Для укладки кабелей применяются кабельные стяжки, многоразовые ленты, гофрированные рукава, кабель-каналы, направляющие, органайзеры для стоек и защитные мосты. При монтаже следует избегать чрезмерного натяжения, малых радиусов изгиба, защемления и прокладки сигнальных кабелей рядом с силовыми линиями без необходимого разделения.

Инструмент для монтажа коммутационных шкафов и стоек

В стационарных и полумобильных комплексах высокоскоростной видеосъемки сетевое оборудование часто размещается в коммутационных шкафах или монтажных стойках. Для их сборки и обслуживания применяются отвертки, динамометрические инструменты, наборы крепежа, направляющие, монтажные полки, кабельные органайзеры и средства фиксации оборудования.

Динамометрический инструмент полезен для обеспечения правильного усилия затяжки крепежных элементов, особенно при установке тяжелого оборудования или вибронагруженных конструкций. Неправильная фиксация может привести к ослаблению креплений при транспортировке или эксплуатации.

Коммутационные шкафы должны обеспечивать доступ к портам, достаточную вентиляцию, безопасное размещение блоков питания и возможность обслуживания без демонтажа значительной части комплекса. Монтажный инструмент должен позволять быстро выполнять перекоммутацию и замену компонентов.

Особенности монтажа в мобильных комплексах

Мобильные комплексы высокоскоростной видеосъемки требуют особенно надежных и быстрообслуживаемых соединений. Частая сборка и разборка повышают нагрузку на разъемы, кабели и крепления. Поэтому монтажный инструмент должен обеспечивать не только первичную сборку, но и регулярную проверку состояния линий.

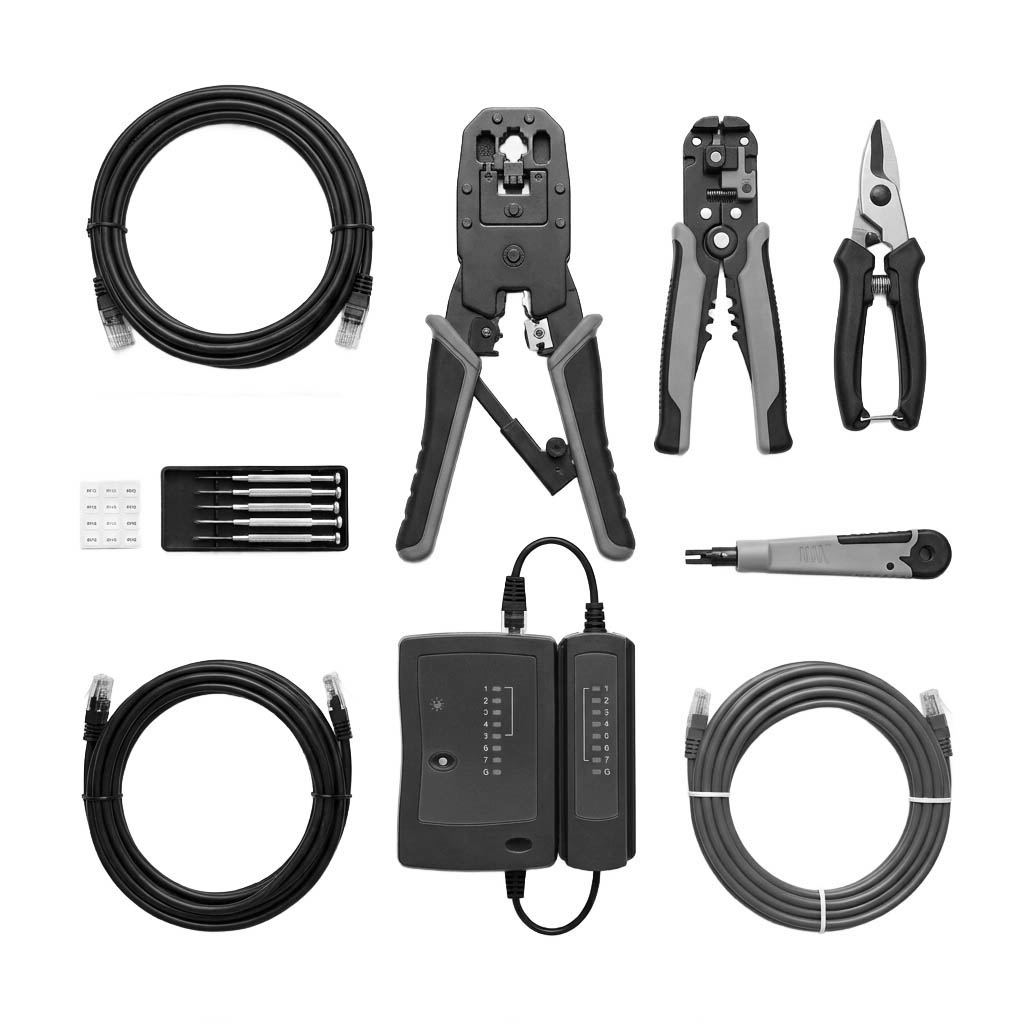

Для мобильных систем важны компактные наборы инструмента, включающие стриппер, обжимные клещи, запасные разъемы, тестер кабеля, маркиратор, мультиметр, кабельные фиксаторы и средства очистки оптических коннекторов. При использовании полевых условий полезны герметичные кейсы, защищающие инструмент от пыли и влаги.

Разъемы в мобильных комплексах должны иметь повышенную механическую надежность. В некоторых случаях применяются промышленные Ethernet-разъемы, защищенные корпуса, байонетные фиксаторы или специальные кабельные вводы. Их монтаж требует соответствующих ключей, матриц, адаптеров и контрольных шаблонов.

Электробезопасность при монтажных работах

При монтаже сетевой инфраструктуры необходимо учитывать наличие силовых линий, источников питания, PoE-инжекторов, коммутаторов, генераторов и осветительного оборудования. Перед подключением или обслуживанием линий требуется проверять отсутствие опасного напряжения и исправность заземления.

Для контроля используются мультиметры, индикаторы напряжения, тестеры PoE и приборы проверки защитного проводника. Инструмент должен иметь исправную изоляцию, а монтажные работы должны выполняться с учетом требований безопасности конкретного объекта.

Особое внимание необходимо уделять прокладке кабелей вблизи мощных источников света и систем питания. Неправильная трассировка может привести к перегреву кабелей, механическому повреждению оболочки или наведенным помехам.

Влияние качества монтажа на передачу данных

Качество монтажа сетевых линий оказывает прямое влияние на параметры передачи данных. Некачественный обжим, повреждение жил, нарушение геометрии кабеля, загрязнение оптических коннекторов или неправильная укладка могут приводить к ошибкам, которые сложно обнаружить визуально.

В высокоскоростной видеосъемке такие дефекты особенно критичны, поскольку поток данных может быть близок к предельной пропускной способности интерфейса. Даже небольшое увеличение числа ошибок может вызвать повторную передачу пакетов, снижение эффективной скорости, потерю кадров или сбой записи.

Поэтому монтажный инструмент должен обеспечивать воспроизводимое качество соединений, а каждая ответственная линия должна проходить проверку до начала эксплуатации. Профилактическое тестирование сетевой инфраструктуры является более эффективным подходом, чем поиск неисправностей после возникновения сбоя.

Требования к комплекту монтажного инструмента

Комплект монтажного инструмента для сетевой инфраструктуры комплекса высокоскоростной видеосъемки должен соответствовать типу используемых линий, условиям эксплуатации и уровню ответственности системы. Для базовой медной сети необходимы кабельный нож, стриппер, обжимной инструмент, ударный инструмент, запасные разъемы, тестер распиновки, мультиметр и средства маркировки.

Для сетей с повышенными требованиями дополнительно требуются сертификационный анализатор, тестер PoE, трассоискатель, запасные патч-корды, экранированные разъемы и инструмент для работы с кабельными экранами. Для оптической инфраструктуры обязательны средства очистки, визуальный локатор повреждений, измеритель оптической мощности и, при самостоятельном изготовлении линий, сварочный аппарат и скалыватель.

Комплект должен быть организован так, чтобы монтажник мог быстро найти нужный инструмент и выполнить диагностику на месте. Для выездных работ целесообразно использовать ударопрочные кейсы с разделением инструмента, расходных материалов и измерительных приборов.

Документирование и контроль качества

Документирование сетевой инфраструктуры является важной частью обеспечения надежности. После монтажа необходимо фиксировать схему соединений, номера кабельных линий, результаты тестирования, типы разъемов, длины кабелей и расположение коммутационных точек.

Наличие документации ускоряет поиск неисправностей, упрощает модернизацию комплекса и снижает вероятность ошибок при повторной сборке. Для мобильных комплексов полезны схемы быстрого развертывания, в которых указаны последовательность подключения, маркировка кабелей и контрольные операции перед началом съемки.

Контроль качества должен включать визуальный осмотр, проверку механической фиксации, тестирование электрических или оптических параметров и пробную передачу данных под нагрузкой. Только совокупность этих операций позволяет оценить готовность сетевой инфраструктуры к работе в условиях высокоскоростной съемки.

Перспективные направления развития монтажного инструмента

Развитие сетевых технологий приводит к усложнению требований к монтажному инструменту. Увеличение скоростей передачи данных требует более точного контроля параметров линий, улучшенной диагностики и автоматизированного документирования результатов. Перспективными являются интеллектуальные тестеры, способные не только выявлять дефекты, но и давать рекомендации по их устранению.

Важным направлением является интеграция измерительных приборов с программным обеспечением комплекса высокоскоростной видеосъемки. Это позволит оператору видеть состояние сетевой инфраструктуры, уровень ошибок, нагрузку каналов и предупреждения о возможных проблемах непосредственно перед началом эксперимента.

Также развивается инструмент для быстрого полевого монтажа, включая безинструментальные разъемы, промышленные коннекторы с повышенной защитой, компактные оптические тестеры и универсальные наборы для гибридных медно-оптических сетей.
