Мобильный пост высокоскоростной видеосъемки на базе автомобиля
Высокоскоростная видеосъемка является одним из ключевых методов регистрации и анализа быстропротекающих процессов. Она применяется в научных исследованиях, инженерных испытаниях, промышленной диагностике, контроле технологических операций и экспериментальной механике. Во многих случаях объект съемки невозможно доставить в стационарную лабораторию, поэтому возникает необходимость в мобильных комплексах, способных выполнять регистрацию непосредственно на месте проведения эксперимента или производственного процесса.

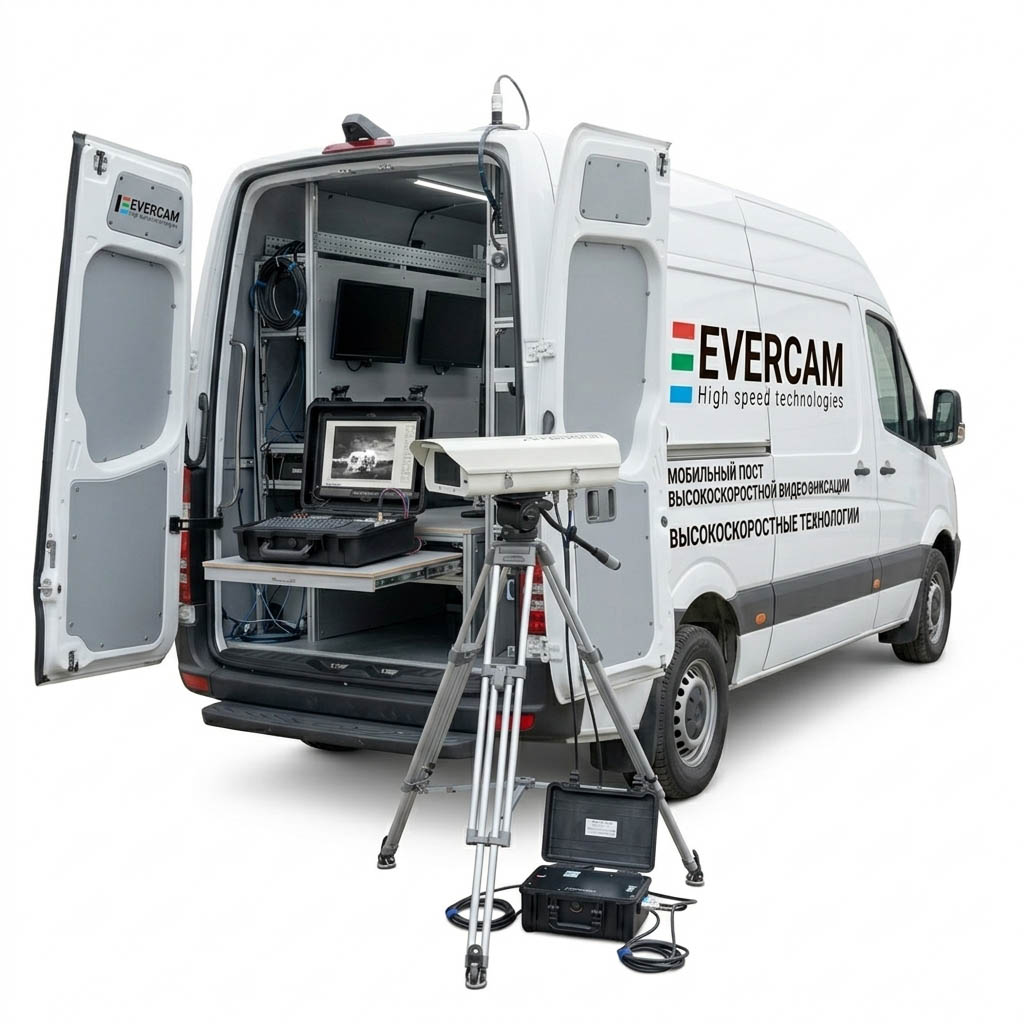

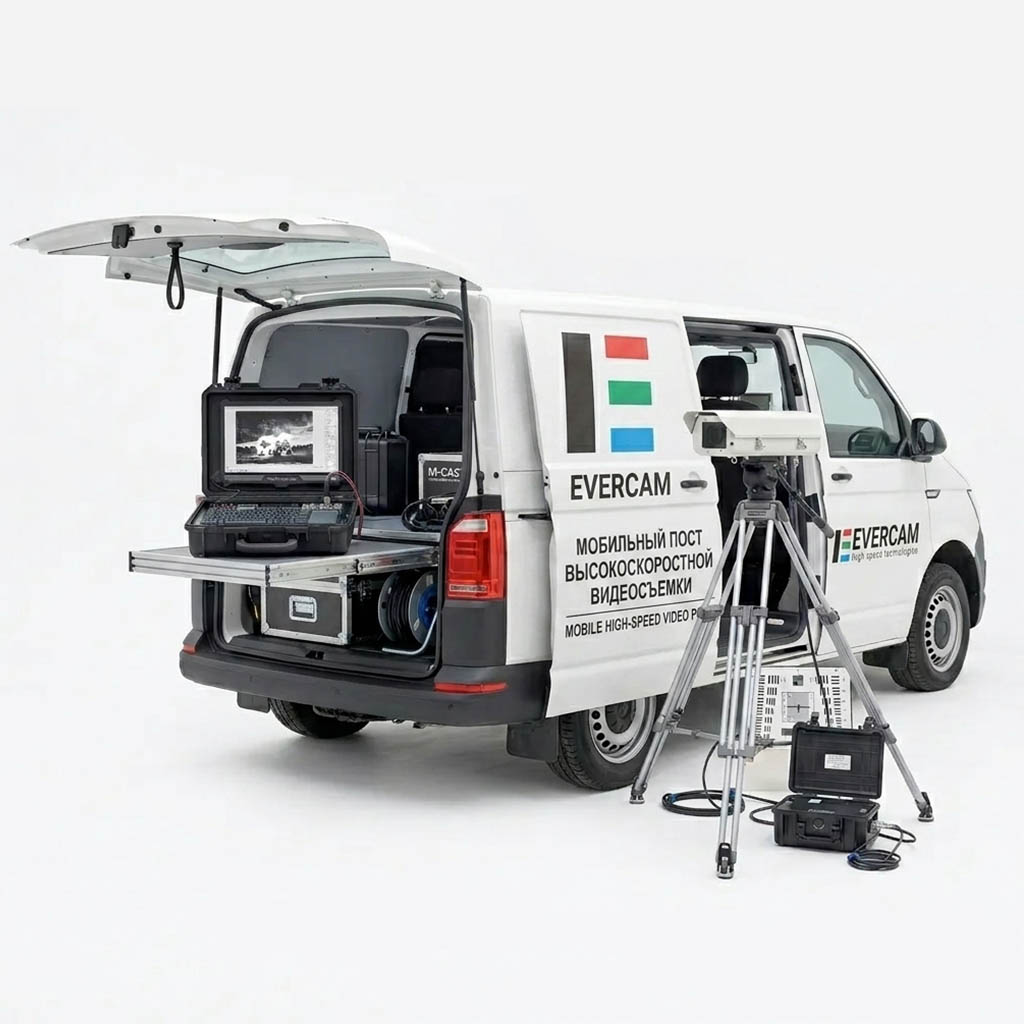

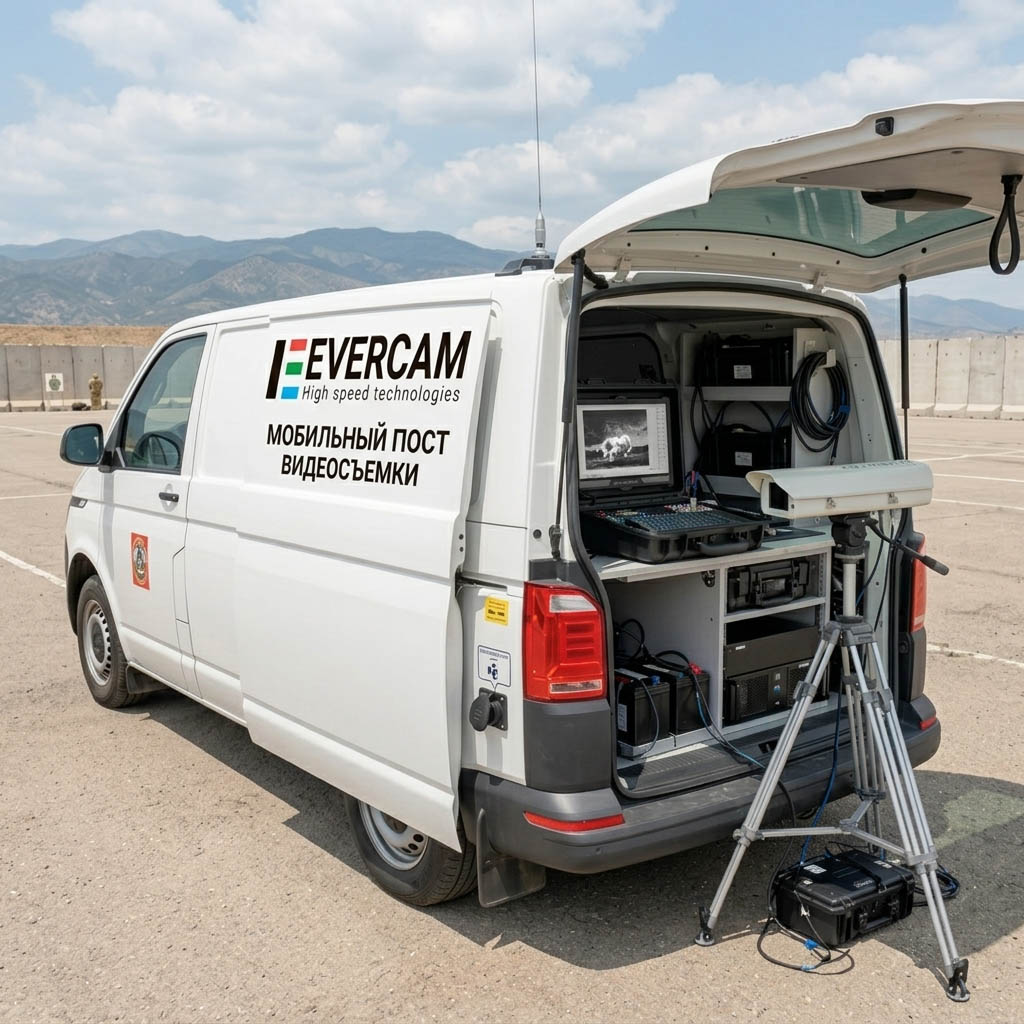

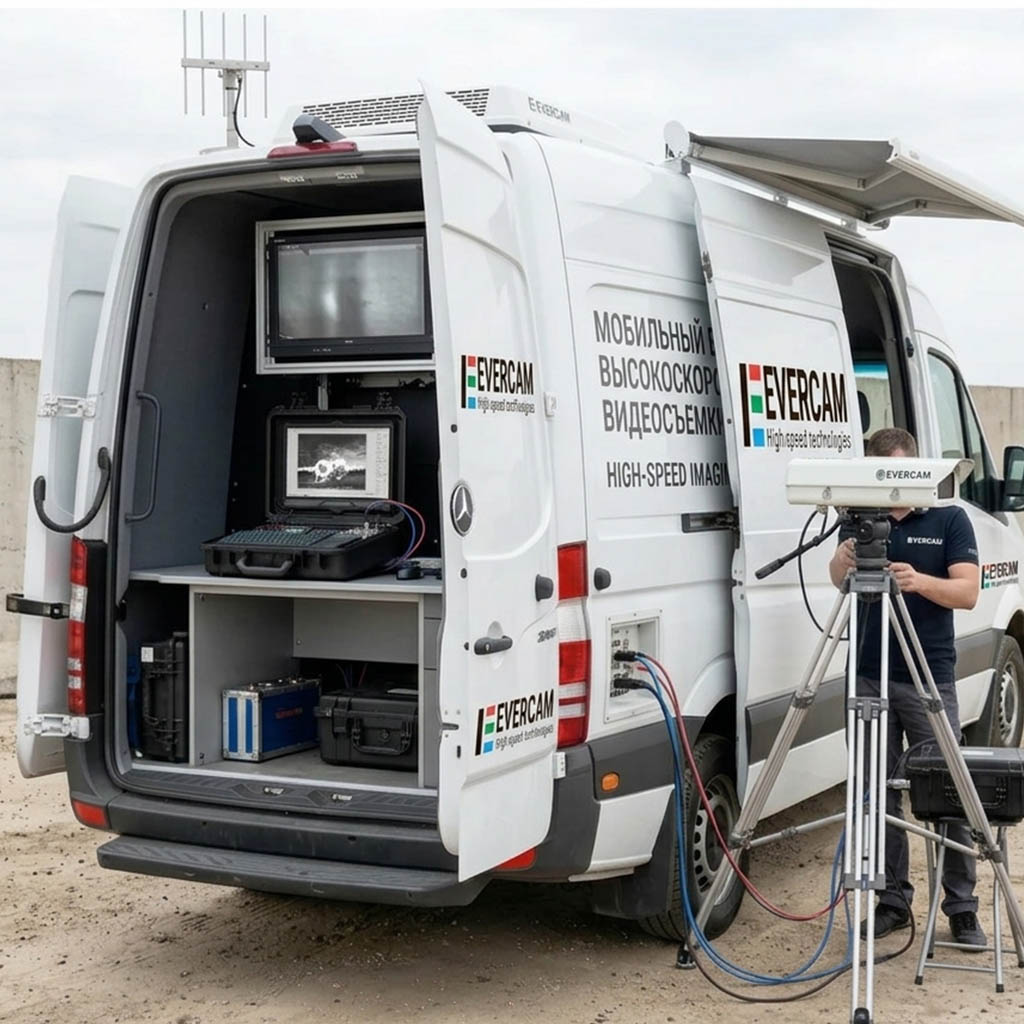

Мобильный пост высокоскоростной видеосъемки на базе автомобиля представляет собой специализированную техническую систему, объединяющую транспортную платформу, съемочное оборудование, вычислительные средства, источники питания, средства связи, климатические и механические подсистемы. Основная задача такого поста заключается в обеспечении быстрой доставки оборудования, оперативного развертывания, автономной работы и надежной регистрации данных в различных условиях эксплуатации.
Концепция мобильного поста
Концепция мобильного поста основывается на преобразовании автомобиля в автономную операторско-измерительную платформу. В отличие от переносного набора оборудования, размещаемого в кейсах, автомобильный пост обеспечивает постоянную интеграцию основных компонентов комплекса. Это сокращает время подготовки к работе, снижает вероятность ошибок подключения и повышает защищенность оборудования при транспортировке.
Автомобильная база может быть выполнена на основе фургона, микроавтобуса, универсального грузопассажирского автомобиля или специализированного кузова. Выбор платформы зависит от массы оборудования, числа операторов, требуемой автономности, условий дорог, объема внутреннего пространства и необходимости размещения внешних мачт, штативов или генераторных отсеков.
Мобильный пост может функционировать в нескольких режимах. В транспортном режиме оборудование фиксируется в защищенном положении. В режиме подготовки производится подключение камер, освещения и внешних датчиков. В рабочем режиме автомобиль выступает как операторский центр, пункт питания, узел хранения данных и коммуникационная станция.
Функциональная структура комплекса
Функциональная структура мобильного поста включает съемочную подсистему, вычислительно-управляющую подсистему, подсистему синхронизации, энергетическую подсистему, сетевую инфраструктуру, систему хранения данных, климатическую подсистему, механические крепления и операторское рабочее место.
Съемочная подсистема включает одну или несколько высокоскоростных камер, объективы, фильтры, защитные кожухи, штативы, кронштейны и осветительное оборудование. Вычислительно-управляющая подсистема обеспечивает настройку камер, контроль изображения, запуск записи, первичную обработку и сохранение данных. Подсистема синхронизации необходима для согласования работы нескольких камер, источников света, датчиков и внешних измерительных систем.
Энергетическая подсистема обеспечивает питание камер, компьютеров, мониторов, сетевого оборудования, освещения и вспомогательных устройств. Сетевая инфраструктура связывает компоненты комплекса и обеспечивает передачу больших объемов данных. Система хранения данных должна выдерживать высокую скорость записи и обеспечивать безопасное архивирование результатов.
Автомобильная платформа
Автомобильная платформа определяет мобильность, грузоподъемность и эксплуатационные возможности поста. Для таких задач наиболее пригодны автомобили с достаточным внутренним объемом, ровным полом, возможностью установки стеллажей, рабочих мест и инженерных систем. Важными характеристиками являются грузоподъемность, устойчивость кузова, доступность электропитания от бортовой сети, возможность установки дополнительного оборудования и удобство обслуживания.
Кузов автомобиля должен обеспечивать защиту оборудования от атмосферных воздействий, пыли, вибраций и механических повреждений. Внутреннее пространство целесообразно разделять на операторскую зону, техническую зону и зону хранения. Операторская зона содержит рабочие места, мониторы и органы управления. Техническая зона включает источники питания, сетевое оборудование, серверы и блоки хранения данных. Зона хранения предназначена для камер, объективов, кабелей, штативов, осветителей и расходных материалов.
Для повышения удобства развертывания автомобиль может оснащаться боковыми и задними дверями, выдвижными платформами, наружными кабельными вводами, креплениями для мачт, внешними розетками и навесами. При этом все элементы должны быть надежно зафиксированы в транспортном положении.
Съемочная подсистема
Съемочная подсистема является центральным элементом мобильного поста. Высокоскоростные камеры выбираются с учетом требуемой частоты кадров, разрешения, светочувствительности, динамического диапазона, объема внутренней памяти и интерфейсов передачи данных. В мобильном комплексе особенно важны компактность, механическая прочность, устойчивость к изменению температуры и удобство быстрой установки.

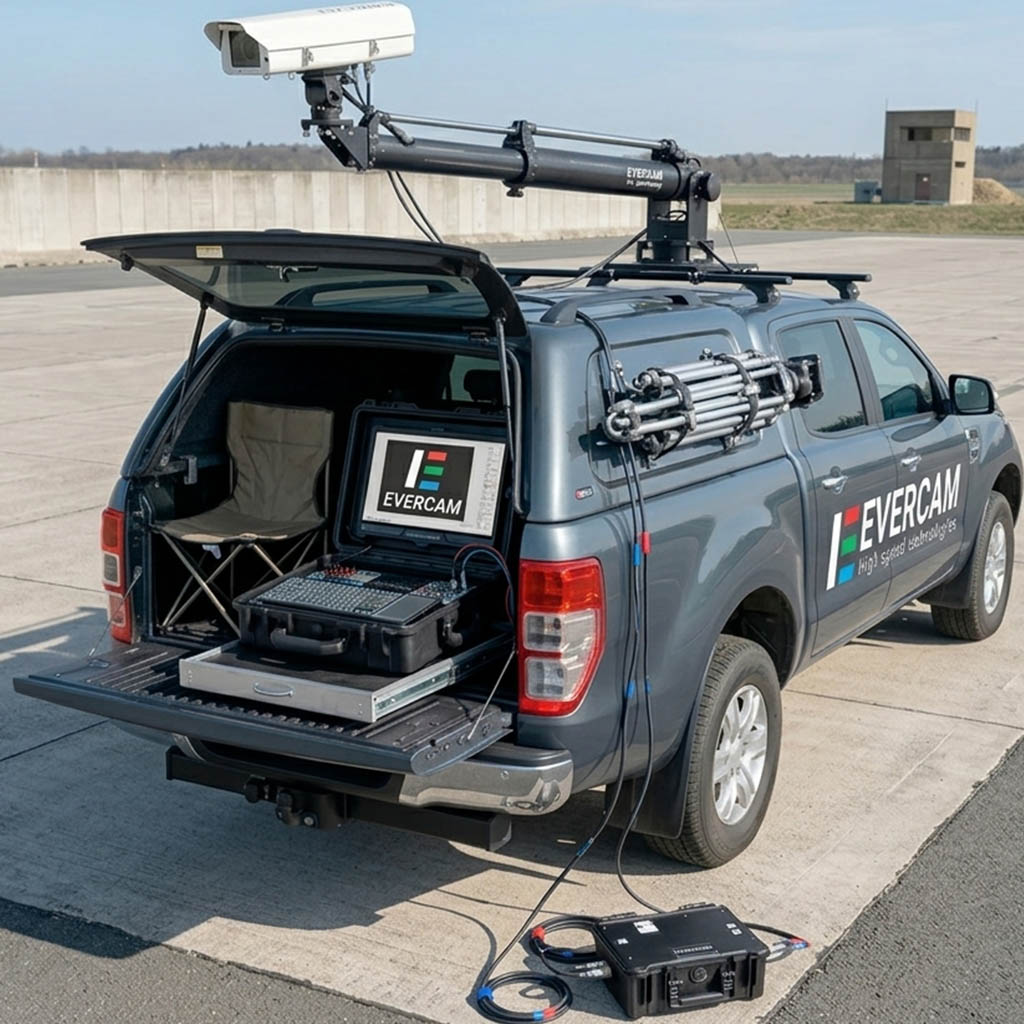

Камеры могут размещаться как внутри автомобиля, так и на внешних штативах, мачтах, кронштейнах или специальных выносных платформах. Для съемки удаленных объектов применяются длиннофокусные объективы, а для съемки локальных процессов — макрообъективы и высокоинтенсивное освещение. При необходимости камеры оснащаются защитными кожухами, фильтрами, окнами из оптического стекла и средствами обогрева или охлаждения.
Многокамерная конфигурация позволяет регистрировать процесс с разных ракурсов, выполнять пространственный анализ движения и повышать информативность эксперимента. Однако она требует более сложной синхронизации, увеличенной пропускной способности сети и большего объема хранения данных.
Осветительное оборудование
Высокоскоростная видеосъемка требует коротких выдержек, поэтому к освещению предъявляются повышенные требования. В мобильном посту могут применяться светодиодные прожекторы, импульсные источники света, волоконно-оптические осветители и специализированные панели. Осветительное оборудование должно обеспечивать достаточную интенсивность, равномерность освещения и минимальные пульсации.
Мощные источники света создают значительную нагрузку на энергетическую подсистему и могут выделять большое количество тепла. Поэтому при проектировании поста необходимо учитывать питание, охлаждение, крепление и безопасное размещение осветителей. Внешние осветительные мачты и штативы должны быть устойчивыми к ветровым и механическим воздействиям.
При работе в полевых условиях важны защищенность корпусов, устойчивость к влаге и возможность быстрой установки. Кабели питания осветителей должны быть уложены так, чтобы исключить повреждения, перегибы и опасность для персонала.
Вычислительно-управляющая подсистема
Вычислительно-управляющая подсистема обеспечивает взаимодействие оператора с камерами и вспомогательным оборудованием. В ее состав входят промышленные компьютеры, рабочие станции, мониторы, клавиатуры, манипуляторы, сетевые коммутаторы и специализированное программное обеспечение.
Высокоскоростная видеосъемка формирует большие массивы данных, поэтому вычислительные системы должны обладать высокой производительностью, достаточным объемом оперативной памяти, быстрыми накопителями и надежными интерфейсами передачи данных. Для мобильного поста предпочтительны промышленные или защищенные компьютеры, устойчивые к вибрации, температурным изменениям и нестабильному питанию.
Рабочее место оператора должно обеспечивать удобный обзор экранов, доступ к органам управления и возможность оперативной оценки качества изображения. При многокамерной съемке целесообразно использовать несколько мониторов или панель отображения, позволяющую одновременно контролировать изображения с разных камер.
Система хранения данных
Система хранения данных является критически важной частью мобильного поста. Высокоскоростные камеры могут генерировать значительные объемы информации за короткое время, особенно при высокой частоте кадров и большом разрешении. Для сохранения таких данных применяются твердотельные накопители, RAID-массивы, сетевые хранилища и съемные носители.
Основными требованиями к системе хранения являются высокая скорость записи, надежность, резервирование, устойчивость к вибрациям и удобство переноса данных в стационарную лабораторию. В мобильных условиях предпочтительно использовать твердотельные накопители, так как они лучше переносят механические воздействия по сравнению с традиционными жесткими дисками.
Необходимо предусмотреть процедуры резервного копирования и проверки целостности данных. После завершения съемки данные должны быть сохранены в нескольких экземплярах или переданы на внешнее хранилище. Потеря результатов эксперимента может быть недопустимой, особенно если процесс невозможно повторить.
Подсистема синхронизации
Синхронизация необходима для согласования работы камер, осветителей, датчиков и внешних измерительных систем. В мобильном посту могут применяться аппаратные триггеры, генераторы временных меток, синхронизаторы кадров, GPS-модули времени, импульсные входы и выходы, а также сетевые протоколы точного времени.
Для многокамерной съемки важно обеспечить одинаковое время начала записи и стабильную временную привязку кадров. Ошибки синхронизации могут привести к некорректному анализу движения и искажению результатов измерений. Поэтому подсистема синхронизации должна иметь проверяемые параметры задержки, устойчивость к помехам и возможность регистрации служебной информации.
Кабели синхронизации следует прокладывать отдельно от силовых линий и защищать от механических повреждений. При больших расстояниях между камерами может потребоваться использование оптических линий или буферных устройств.
Энергетическая подсистема
Энергетическая подсистема мобильного поста должна обеспечивать питание оборудования в различных режимах работы. Источниками энергии могут быть бортовая сеть автомобиля, дополнительные аккумуляторные батареи, инверторы, источники бесперебойного питания, внешняя электросеть и генератор.
Питание чувствительной электроники должно быть стабилизированным и защищенным от перепадов напряжения, импульсных помех и кратковременных отключений. Для этого применяются источники бесперебойного питания, фильтры, стабилизаторы и отдельные контуры питания для вычислительной техники, камер и освещения.
При работе от генератора необходимо учитывать качество выходного напряжения, шум, вибрации и требования к вентиляции. В ряде случаев целесообразна гибридная схема, при которой генератор заряжает аккумуляторный блок, а чувствительное оборудование питается через стабилизированную аккумуляторную шину.
Сетевая инфраструктура
Сетевая инфраструктура мобильного поста связывает камеры, компьютеры, системы хранения данных, коммутаторы и внешние устройства. Она должна обеспечивать высокую пропускную способность, низкий уровень ошибок, устойчивость к помехам и удобство быстрой коммутации.
В зависимости от конфигурации применяются интерфейсы Gigabit Ethernet, 10 Gigabit Ethernet, оптические линии, промышленные Ethernet-разъемы и специализированные интерфейсы передачи видеоданных. Для мобильного поста важны прочные кабели, надежные разъемы, маркировка линий и защита кабельных вводов.
Сетевое оборудование должно быть рассчитано на работу в условиях вибраций и изменения температуры. Коммутаторы и маршрутизаторы размещаются в защищенных отсеках с достаточным охлаждением. Для ответственных съемок необходимо предварительно проверять пропускную способность сети и отсутствие ошибок передачи.
Виброизоляция и механическая защита
Автомобильная платформа неизбежно связана с воздействием вибраций, ударов и переменных механических нагрузок. Поэтому оборудование должно быть установлено на амортизированных креплениях, направляющих, демпфирующих платформах или в транспортных ложементах.
Особенно чувствительными к механическим воздействиям являются оптические элементы, камеры, мониторы, серверы хранения данных и разъемы. Для их защиты применяются мягкие вставки, фиксирующие ремни, усиленные стойки, антивибрационные опоры и транспортные кейсы.
В рабочем режиме устойчивость внешних штативов, мачт и кронштейнов имеет решающее значение для качества съемки. Колебания камеры могут привести к смазыванию изображения, потере точности измерений и необходимости повторной съемки.
Климатическое обеспечение
Климатические условия внутри автомобиля и на съемочной площадке могут существенно влиять на работу оборудования. Электроника, аккумуляторы, объективы и накопители данных имеют допустимые температурные диапазоны. Перегрев может вызывать сбои, снижение производительности и ускоренное старение компонентов, а низкая температура — уменьшение емкости аккумуляторов и образование конденсата.
Мобильный пост должен иметь систему вентиляции, кондиционирования, обогрева и контроля влажности. Технические отсеки с компьютерами и сетевым оборудованием должны получать достаточный воздушный поток. При этом необходимо исключать попадание пыли и влаги внутрь оборудования.
При переходе из холодной среды в теплую возможно образование конденсата на оптике и электронных компонентах. Поэтому следует предусматривать режимы термостабилизации и защитные контейнеры для чувствительных устройств.
Эргономика операторского рабочего места
Операторское рабочее место должно обеспечивать эффективное управление комплексом и контроль качества съемки. Внутри автомобиля размещаются мониторы, клавиатура, панели управления, средства связи, сиденья и рабочие поверхности. Важно обеспечить удобную посадку, обзор экранов, достаточное освещение и доступ к аварийным выключателям.
При длительных работах эргономика влияет на точность действий оператора и снижение утомляемости. Мониторы должны быть закреплены на регулируемых кронштейнах, а кабели не должны мешать перемещению. Рабочее место должно позволять быстро переключаться между режимами настройки, записи, просмотра и сохранения данных.
Если в посту работают несколько специалистов, необходимо распределить зоны ответственности: оператор камер, специалист по данным, инженер по питанию и координатор испытаний. Такая организация снижает вероятность ошибок при сложных съемочных задачах.
Безопасность эксплуатации
Безопасность мобильного поста включает электрическую, механическую, пожарную и эксплуатационную безопасность. Электрическая система должна иметь защиту от перегрузки, короткого замыкания, утечки тока и неправильного подключения. Кабели должны быть рассчитаны на соответствующую нагрузку и защищены от механических повреждений.
Пожарная безопасность особенно важна при наличии аккумуляторов, генераторов, мощных источников света и зарядных устройств. В автомобиле должны быть средства пожаротушения, датчики перегрева, вентиляция аккумуляторных отсеков и регламент безопасной зарядки.
Механическая безопасность обеспечивается надежной фиксацией оборудования в транспортном положении, устойчивостью внешних опор и отсутствием опасных выступающих элементов. При развертывании на площадке необходимо учитывать движение людей, кабельные трассы, погодные условия и устойчивость грунта.
Развертывание мобильного поста
Процедура развертывания должна быть стандартизирована и включать выбор места установки автомобиля, фиксацию транспортной платформы, подключение питания, установку камер, прокладку кабелей, проверку сети, настройку синхронизации, контроль освещения и тестовую запись.
Стандартизация позволяет сократить время подготовки и снизить вероятность ошибок. Для этого используются маркированные кабели, предварительно настроенное программное обеспечение, чек-листы, транспортные крепления и модульные соединители.
После завершения съемки выполняется проверка сохранности данных, резервное копирование, выключение оборудования, демонтаж внешних элементов и фиксация компонентов в транспортном положении. Такой подход повышает ресурс оборудования и обеспечивает готовность комплекса к следующему выезду.
Критерии оценки эффективности
Эффективность мобильного поста высокоскоростной видеосъемки оценивается по нескольким критериям. К ним относятся время развертывания, автономность, надежность питания, качество синхронизации, устойчивость передачи данных, защищенность оборудования, объем и скорость хранения данных, эргономика рабочего места и безопасность эксплуатации.
Важным показателем является повторяемость процедур. Если комплекс может быстро и стабильно разворачиваться в разных условиях без длительной перенастройки, его практическая ценность существенно возрастает. Также значимы ремонтопригодность, доступность компонентов и возможность модернизации.
Перспективные направления развития
Развитие мобильных постов высокоскоростной видеосъемки связано с повышением автономности, уменьшением массы оборудования, ростом скорости передачи данных и интеграцией интеллектуальных систем управления. Перспективными являются модульные архитектуры, в которых камеры, источники питания, сетевые узлы и системы хранения быстро заменяются или масштабируются под конкретную задачу.
Важным направлением является автоматизация контроля состояния комплекса. Датчики температуры, вибрации, напряжения, нагрузки сети и заполнения накопителей позволяют оператору получать полную картину готовности системы. Также развивается удаленный мониторинг, при котором часть функций управления и анализа может выполняться вне автомобиля.
Повышение энергоэффективности оборудования, применение емких аккумуляторных систем и гибридных источников питания позволяют увеличивать время автономной работы. Совершенствование сетевых интерфейсов и накопителей данных обеспечивает возможность многокамерной съемки с высоким разрешением и частотой кадров.
