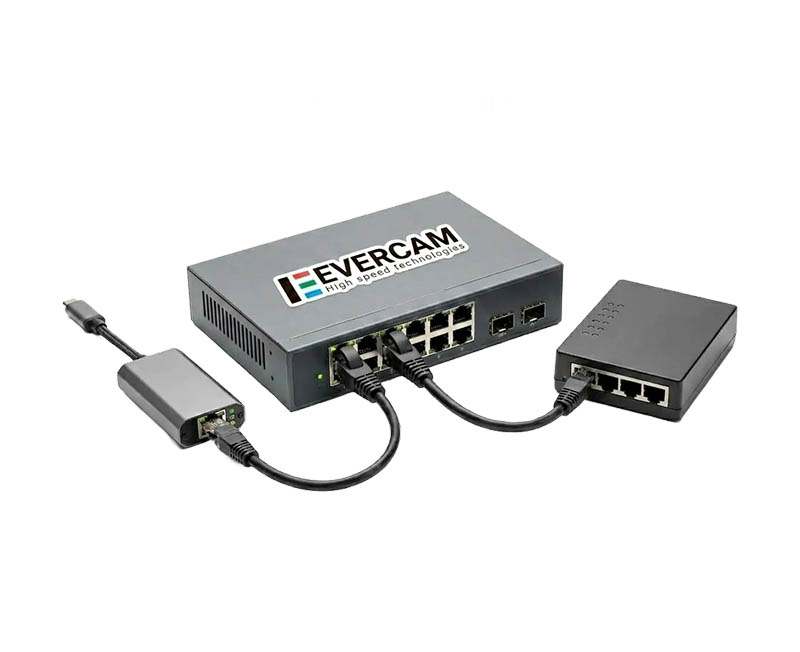

Сетевые коммутаторы, концентраторы и адаптеры для высокоскоростной видеосъёмки
Высокоскоростная видеосъёмка представляет собой технологию регистрации быстропротекающих процессов с высокой частотой кадров и, как следствие, с большим объёмом формируемых данных. В современных системах такая съёмка всё чаще реализуется не отдельной камерой, а комплексом устройств, включающим одну или несколько камер, вычислительную станцию, сетевую инфраструктуру, накопители, устройства синхронизации, осветители и программные средства анализа.
Одним из наиболее значимых факторов, влияющих на стабильность работы комплекса, является организация передачи данных. Высокоскоростные камеры могут генерировать видеопотоки, которые требуют высокой пропускной способности, малых задержек и минимальных потерь пакетов. Поэтому сетевые коммутаторы, концентраторы и адаптеры выполняют не вспомогательную, а системообразующую функцию.
Сетевой коммутатор обеспечивает объединение нескольких устройств в единую сеть и распределение потоков данных. Концентратор позволяет расширить число портов подключения для периферийных интерфейсов, например USB. Адаптер обеспечивает физическое и протокольное сопряжение камеры, компьютера или сервера с конкретной линией связи. От правильного выбора этих компонентов зависит возможность работы в режиме реального времени, устойчивость записи, точность синхронизации и масштабируемость съёмочной системы.
Роль сетевой инфраструктуры в высокоскоростной видеосъёмке
Сетевая инфраструктура в высокоскоростной видеосъёмке предназначена для передачи видеопотоков, команд управления, служебных данных, сигналов синхронизации и диагностической информации. При использовании одной камеры требования к сети могут быть умеренными, однако при увеличении частоты кадров, разрешения или числа камер нагрузка на каналы связи резко возрастает.
Например, несжатый видеопоток высокого разрешения может требовать пропускной способности в несколько гигабит в секунду. При одновременной работе нескольких камер суммарный поток способен превысить возможности стандартных интерфейсов. В таких условиях коммутаторы и адаптеры должны не только поддерживать высокую номинальную скорость, но и обеспечивать устойчивую передачу при длительной нагрузке.
Кроме передачи изображения, сеть может использоваться для синхронного запуска камер, удалённого управления параметрами съёмки, передачи временных меток и мониторинга состояния оборудования. Поэтому сетевые устройства должны рассматриваться как часть измерительной системы, а не только как средства связи.
Сетевые коммутаторы
Сетевой коммутатор представляет собой устройство, предназначенное для объединения нескольких сетевых узлов и передачи данных между ними на основе MAC-адресов. В системах высокоскоростной видеосъёмки коммутаторы применяются для подключения камер, рабочих станций, серверов хранения, контроллеров синхронизации и операторских терминалов.
Ключевыми параметрами коммутатора являются количество портов, скорость каждого порта, коммутационная матрица, объём буферной памяти, поддержка jumbo frames, качество аппаратной реализации, возможность управления трафиком и устойчивость к длительной нагрузке. Для высокоскоростных камер особенно важно, чтобы внутренняя пропускная способность коммутатора соответствовала суммарному потоку всех подключённых устройств.
В простых лабораторных конфигурациях может использоваться неуправляемый коммутатор, однако для многокамерных систем предпочтительны управляемые модели. Они позволяют настраивать VLAN, приоритеты трафика, параметры синхронизации, мониторинг портов и диагностику ошибок. Управляемый коммутатор даёт возможность контролировать состояние сети и выявлять перегрузки, что особенно важно при подготовке ответственных съёмок.
Коммутаторы Ethernet для камер GigE Vision
Одним из распространённых стандартов в машинном зрении и технической видеорегистрации является GigE Vision. Он использует Ethernet-инфраструктуру и позволяет передавать изображения от камеры к компьютеру по стандартным сетевым кабелям. Для высокоскоростной съёмки применяются варианты на базе 1 GigE, 2.5 GigE, 5 GigE, 10 GigE, 25 GigE и более скоростных интерфейсов.
Коммутатор для камер GigE Vision должен поддерживать стабильную передачу больших потоков данных, jumbo frames и минимальное количество потерь пакетов. Jumbo frames позволяют передавать данные крупными Ethernet-кадрами, снижая нагрузку на процессор и сетевой стек. При этом все элементы тракта, включая камеру, коммутатор и сетевой адаптер компьютера, должны поддерживать одинаковую настройку размера кадров.
Для многокамерных систем важно учитывать не только скорость портов, но и направление потоков. Если несколько камер передают данные на один компьютер, порт коммутатора, подключённый к компьютеру, должен иметь достаточную скорость. Например, несколько камер с интерфейсом 1 GigE могут перегрузить один гигабитный uplink, поэтому требуется 10 GigE или более скоростное соединение с вычислительной станцией.
Управляемые и неуправляемые коммутаторы
Неуправляемые коммутаторы просты в установке и не требуют настройки. Они подходят для небольших систем, где поток данных невелик, число камер ограничено, а требования к диагностике минимальны. Их преимущество заключается в доступности и простоте эксплуатации.
Управляемые коммутаторы обеспечивают расширенные функции конфигурации и контроля. Они позволяют задавать приоритеты трафика, разделять сеть на виртуальные сегменты, контролировать загрузку портов, анализировать ошибки, настраивать агрегацию каналов и управлять параметрами синхронизации. В высокоскоростной видеосъёмке такие возможности позволяют повысить предсказуемость работы системы.
Для ответственных задач предпочтительны управляемые коммутаторы промышленного или профессионального класса. Они обеспечивают более устойчивую работу под нагрузкой, имеют развитые средства диагностики и часто поддерживают расширенный температурный диапазон.
PoE-коммутаторы
PoE, или питание по Ethernet, позволяет передавать питание и данные по одному кабелю. В системах видеосъёмки это упрощает монтаж камер, уменьшает количество кабелей и повышает гибкость размещения оборудования. PoE-коммутаторы особенно полезны при установке нескольких камер на испытательном стенде, производственной линии или в труднодоступных местах.
При выборе PoE-коммутатора необходимо учитывать общий бюджет мощности, мощность на один порт, стандарт PoE, тепловыделение и качество питания. Камеры с высокой производительностью, встроенной обработкой или дополнительными модулями могут потреблять значительную мощность. Недостаточный PoE-бюджет приводит к нестабильной работе, перезагрузкам или невозможности запуска камеры.
Для высокоскоростных камер также важно, чтобы PoE-функция не ухудшала стабильность передачи данных. Желательно использовать коммутаторы с хорошей фильтрацией питания, защитой от перегрузки и индикацией состояния PoE-портов.
Концентраторы
Концентратор в контексте высокоскоростной видеосъёмки чаще всего относится к USB-хабам, Thunderbolt-док-станциям или специализированным устройствам расширения периферийных портов. Их основная задача заключается в увеличении числа подключаемых устройств и организации удобной коммутации.
USB-концентраторы применяются для подключения камер, накопителей, ключей аппаратной защиты, внешних контроллеров, пультов управления и периферийных устройств. Однако при работе с высокоскоростными камерами необходимо учитывать, что несколько устройств могут делить общую полосу пропускания одного корневого контроллера. Это может привести к снижению скорости передачи или потере кадров.
Для видеосъёмки предпочтительны активные концентраторы с внешним питанием, качественной элементной базой и поддержкой нужной версии интерфейса. Пассивные или бытовые USB-хабы часто не обеспечивают стабильности при длительной высоконагруженной передаче данных.
USB-концентраторы в высокоскоростных системах
USB 3.x широко используется для подключения компактных камер и периферии. Однако фактическая производительность USB-системы зависит от контроллера, кабеля, драйверов, операционной системы и подключённых устройств. Номинальная скорость интерфейса не всегда отражает реальную устойчивую пропускную способность.
При подключении высокоскоростной камеры через USB-концентратор следует учитывать архитектуру хаба. Если несколько камер подключены к одному концентратору, они конкурируют за общий канал к компьютеру. Для стабильной работы целесообразно распределять камеры по отдельным контроллерам или использовать интерфейсы с большей пропускной способностью.
Важными характеристиками USB-концентратора являются поддержка SuperSpeed, качество питания, защита от перегрузки, устойчивость к электромагнитным помехам, длина допустимого кабеля и совместимость с используемым программным обеспечением. В промышленных условиях предпочтительны концентраторы с металлическим корпусом, креплением кабелей и внешним питанием.
Thunderbolt-концентраторы и док-станции
Thunderbolt-интерфейсы обладают высокой пропускной способностью и позволяют подключать внешние накопители, сетевые адаптеры, видеоустройства и док-станции. В высокоскоростной видеосъёмке Thunderbolt может использоваться для подключения быстрых RAID-массивов, внешних 10 GigE-адаптеров, камерных интерфейсов и периферии.
Преимущество Thunderbolt заключается в возможности передачи нескольких типов данных через один порт при высокой скорости. Однако стабильность зависит от качества док-станции, кабелей, контроллера и распределения нагрузки между подключёнными устройствами. Если через одну док-станцию одновременно передаётся видеопоток, записываются данные на накопитель и работает сетевой адаптер, необходимо учитывать суммарную нагрузку.
Для профессиональных комплексов следует выбирать док-станции с проверенной совместимостью, достаточным питанием и эффективным охлаждением.
Сетевые адаптеры
Сетевой адаптер обеспечивает подключение компьютера или сервера к сети передачи видеоданных. В высокоскоростной съёмке адаптер играет критически важную роль, поскольку именно через него видеопоток поступает в систему записи или анализа.
Основными параметрами сетевого адаптера являются скорость порта, тип интерфейса подключения к компьютеру, поддержка jumbo frames, аппаратная обработка сетевых функций, размер очередей, качество драйверов и стабильность при длительной нагрузке. Для высоких скоростей предпочтительны адаптеры PCI Express, поскольку они обеспечивают прямое подключение к системной шине и высокую пропускную способность.
USB-сетевые адаптеры могут быть удобны для мобильных систем, но не всегда подходят для предельных нагрузок. В задачах высокоскоростной записи предпочтительны профессиональные адаптеры с устойчивыми драйверами и возможностью тонкой настройки.
Адаптеры 10 GigE, 25 GigE и выше
С ростом разрешения и частоты кадров возрастает потребность в сетевых интерфейсах 10 GigE, 25 GigE, 40 GigE и 100 GigE. Такие адаптеры позволяют принимать потоки от нескольких камер или от одной камеры с высокой скоростью передачи.
При использовании скоростных адаптеров важно учитывать пропускную способность шины PCIe, производительность процессора, скорость накопителей и возможности программного обеспечения. Даже если адаптер способен принимать 25 Гбит/с, система хранения может не успевать записывать данные без потерь.
Для устойчивой работы применяются оптимизация размера пакетов, настройка прерываний, распределение нагрузки по ядрам процессора, использование быстрых SSD или RAID-массивов, а также выделение отдельной сети под видеопоток. В профессиональных системах часто используются сетевые карты с несколькими портами, что позволяет разделять потоки от разных камер.
Оптические адаптеры и трансиверы
Оптические линии связи применяются при необходимости передачи данных на большие расстояния, в условиях сильных электромагнитных помех или при размещении камер в сложной среде. Оптические трансиверы SFP, SFP+, SFP28, QSFP и другие позволяют организовать высокоскоростные соединения между камерами, коммутаторами и серверами.
Преимуществами оптики являются большая дальность, электрическая развязка, устойчивость к помехам и высокая пропускная способность. Недостатками являются более высокая стоимость, необходимость точного подбора трансиверов, чувствительность к загрязнению оптических разъёмов и требования к радиусу изгиба кабеля.
В системах высокоскоростной видеосъёмки оптические соединения особенно полезны при удалённом размещении камер или передаче данных от испытательного стенда к защищённой операторской зоне.
Буферизация и управление потоками
Буферная память сетевых устройств играет важную роль при передаче высокоскоростных видеоданных. Если камера формирует поток с переменной интенсивностью или несколько камер одновременно передают данные, кратковременные пики нагрузки могут приводить к переполнению портов. Достаточный объём буферов снижает вероятность потери пакетов.
Однако буферизация не должна рассматриваться как универсальное решение. Избыточная буферизация может увеличивать задержку, что нежелательно для систем реального времени. Поэтому важно найти баланс между предотвращением потерь и ограничением задержек.
Управление потоками Ethernet может временно замедлять передачу данных при перегрузке, однако его применение должно быть согласовано с особенностями камер и программного обеспечения. В некоторых задачах предпочтительнее заранее рассчитать пропускную способность сети, чем полагаться на механизмы компенсации перегрузки.
Синхронизация по сети
Для многокамерной высокоскоростной видеосъёмки важна точная временная синхронизация. Помимо аппаратных триггеров, в сетевых системах может использоваться протокол точного времени PTP, описанный стандартом IEEE 1588. Он позволяет синхронизировать часы устройств по сети и формировать временные метки кадров.
Коммутаторы, используемые в таких системах, должны поддерживать функции, необходимые для точной передачи временных сообщений. В профессиональных сетях применяются устройства с поддержкой transparent clock или boundary clock, что снижает ошибки синхронизации, возникающие при прохождении пакетов через сетевую инфраструктуру.
При выборе оборудования необходимо учитывать, поддерживают ли камеры, коммутаторы, сетевые адаптеры и программное обеспечение единый механизм временной синхронизации. Несогласованность настроек может привести к временным ошибкам, особенно в многокамерных измерительных задачах.
Задержки и джиттер
Задержка представляет собой время прохождения данных от камеры к системе приёма, а джиттер характеризует изменчивость этой задержки. Для высокоскоростной видеосъёмки оба параметра имеют значение, особенно если данные используются для анализа событий в реальном времени или синхронной работы нескольких устройств.
Коммутаторы, концентраторы и адаптеры могут вносить задержки, связанные с обработкой пакетов, буферизацией, преобразованием интерфейсов и загрузкой контроллеров. В качественно спроектированной системе эти задержки должны быть стабильными и предсказуемыми.
Для снижения джиттера рекомендуется использовать выделенную сеть для видеопотоков, исключать лишние промежуточные устройства, применять управляемые коммутаторы профессионального класса и корректно настраивать приоритеты трафика.
Промышленные сетевые устройства
Промышленные коммутаторы, концентраторы и адаптеры отличаются повышенной механической прочностью, расширенным температурным диапазоном, устойчивостью к вибрациям, защитой от электромагнитных помех и возможностью монтажа на DIN-рейку. Они востребованы при применении высокоскоростной съёмки на производственных линиях, испытательных стендах и в полевых условиях.
Такие устройства часто имеют резервное питание, защиту от перенапряжений, фиксируемые разъёмы и расширенные средства диагностики. Их стоимость выше, чем у офисного оборудования, однако надёжность в сложных условиях существенно выше.
В промышленных системах особенно важно разделять сеть управления, сеть видеоданных и сеть предприятия. Это предотвращает влияние стороннего трафика на запись видеопотоков.
Совместимость оборудования
Совместимость является одним из ключевых факторов при проектировании сетевой инфраструктуры. Камера, коммутатор, адаптер, кабель, драйвер и программное обеспечение должны поддерживать одинаковые режимы работы. Несоответствие хотя бы одного элемента может ограничить скорость или привести к нестабильности.
Например, камера с интерфейсом 10 GigE не сможет раскрыть свою производительность при подключении к гигабитному коммутатору. Аналогично, включение jumbo frames только на одном устройстве не даст результата, если остальные элементы тракта их не поддерживают.
Перед внедрением системы необходимо проводить стендовые испытания в условиях, близких к реальным. Проверяются скорость передачи, устойчивость записи, температурный режим, задержки, работа синхронизации и реакция на отключение или перезапуск устройств.
Кабельная инфраструктура
Качество кабелей и соединителей напрямую влияет на стабильность передачи высокоскоростных видеоданных. Для медных Ethernet-линий важны категория кабеля, длина, экранирование, качество обжима, радиус изгиба и защита от механических воздействий. Для 10 GigE и выше требования к кабелям возрастают.
USB-кабели также имеют ограничения по длине и качеству. При использовании длинных линий могут потребоваться активные кабели, повторители или переход на оптическую передачу. Некачественный кабель способен вызывать периодические обрывы, снижение скорости или ошибки передачи, которые трудно диагностировать.
В профессиональных системах кабели должны быть промаркированы, закреплены и защищены от случайного отключения. Для мобильных комплексов желательно использовать транспортировочные кейсы и кабели с повышенной износостойкостью.
Практические критерии выбора
При выборе сетевого оборудования для высокоскоростной видеосъёмки необходимо определить суммарный поток данных, число камер, тип интерфейса, расстояния между устройствами, требования к синхронизации, условия эксплуатации и необходимый уровень отказоустойчивости. Для простой системы с одной камерой может быть достаточно прямого подключения к сетевому адаптеру компьютера. Для многокамерного комплекса требуется управляемый коммутатор с достаточной коммутационной матрицей и скоростным uplink.
Концентраторы следует применять с осторожностью, особенно если через них передаются видеопотоки. Для периферии они удобны, но для высоконагруженных камер лучше использовать отдельные контроллеры или специализированные интерфейсы. Сетевые адаптеры должны иметь запас по производительности и стабильные драйверы.
Важным практическим принципом является наличие резерва по пропускной способности. Сеть, работающая постоянно на пределе возможностей, более склонна к потерям кадров и нестабильности.
Типовые ошибки проектирования
Одной из распространённых ошибок является ориентация только на номинальную скорость интерфейса без учёта реальной пропускной способности всей системы. Даже при использовании скоростного коммутатора узким местом может стать сетевой адаптер, шина компьютера, диск или программный модуль записи.
Другой ошибкой является подключение нескольких высокоскоростных камер через один концентратор или один перегруженный uplink. Это приводит к конкуренции за полосу пропускания и потере кадров. Также часто встречается неправильная настройка jumbo frames, несогласованные параметры синхронизации и использование кабелей недостаточного качества.
Недооценка теплового режима также может привести к сбоям. Высокоскоростные адаптеры, PoE-коммутаторы и док-станции выделяют значительное количество тепла, особенно при длительной записи.
Перспективы развития
Развитие сетевой инфраструктуры для высокоскоростной видеосъёмки связано с переходом на более быстрые Ethernet-стандарты, расширением применения оптических линий, улучшением сетевой синхронизации и внедрением интеллектуального мониторинга. Всё большую роль будут играть коммутаторы с поддержкой точного времени, телеметрии, автоматической диагностики и удалённого управления.
Также перспективно развитие модульных адаптеров и гибридных интерфейсных станций, объединяющих передачу данных, питание, синхронизацию и управление в одном устройстве. Это позволит упростить построение многокамерных комплексов и повысить их надёжность.
