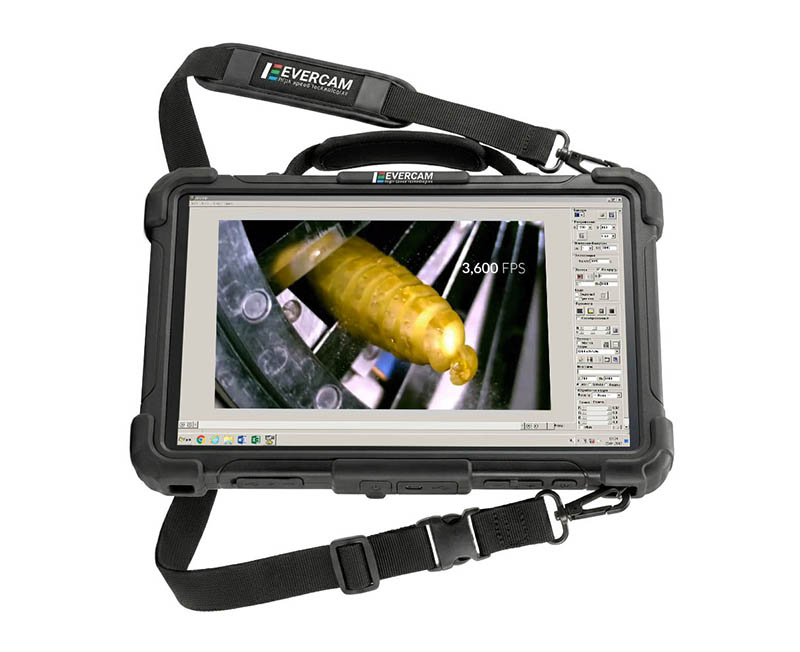

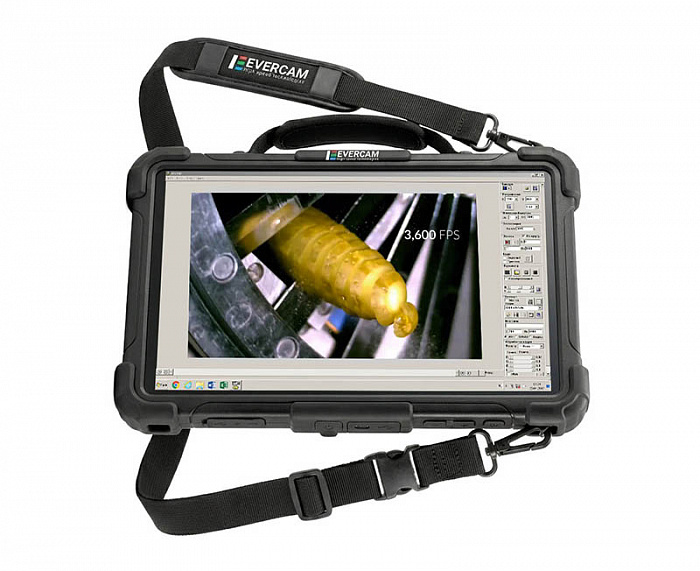

Evercam PC-TPC

Персональный компьютер для управления высокоскоростными видеокамерами, обработки и хранения высокоскоростного видео на базе планшета или моноблока

Высокоскоростная видеосъёмка применяется для регистрации быстропротекающих процессов, недоступных непосредственному визуальному наблюдению в реальном времени. Такие системы используются в научных исследованиях, инженерных испытаниях, промышленной диагностике, биомеханике, баллистике, робототехнике, материаловедении и других областях, где требуется точная временная фиксация событий. Ключевым элементом комплекса является не только сама высокоскоростная видеокамера, но и управляющий компьютер, обеспечивающий настройку параметров съёмки, контроль изображения, запись, выгрузку, обработку и хранение данных.

Персональный компьютер на базе планшета или моноблока представляет собой компактную вычислительную платформу, способную заменить традиционную рабочую станцию в задачах управления камерой и первичной обработки видеоматериала. Планшет обеспечивает мобильность, автономность и удобство работы в полевых условиях. Моноблок, в свою очередь, сочетает вычислительные ресурсы, дисплей и периферийные интерфейсы в едином корпусе, что упрощает развёртывание системы в лаборатории или на производственной площадке.

При проектировании такой системы необходимо учитывать высокие требования к производительности, скорости передачи данных, ёмкости хранения, качеству визуализации, совместимости с программным обеспечением камеры и устойчивости к длительной нагрузке. Недостаточная производительность или нестабильность интерфейса может привести к задержкам управления, потере кадров, невозможности быстрой выгрузки материала или снижению эффективности анализа.

Назначение персонального компьютера в системе высокоскоростной видеосъёмки

Персональный компьютер в составе комплекса высокоскоростной видеосъёмки выполняет несколько взаимосвязанных функций. Он используется для управления параметрами камеры, предварительного просмотра изображения, настройки экспозиции, частоты кадров, области интереса, синхронизации, запуска и остановки записи. Кроме того, компьютер обеспечивает выгрузку видеоданных из камеры, первичную обработку, конвертацию форматов, измерения, архивирование и передачу файлов в системы хранения.

В режиме подготовки оператор использует компьютер для выбора режима съёмки, проверки фокусировки, контроля освещённости, настройки триггеров и синхронизации с внешними устройствами. В режиме регистрации компьютер может выступать как управляющая станция или как узел записи, если камера поддерживает потоковую передачу данных на внешний накопитель. После завершения съёмки он применяется для просмотра замедленного воспроизведения, отбора фрагментов, экспорта кадров и анализа временных характеристик процесса.

Таким образом, персональный компьютер является центральным интерфейсом между оператором, камерой, накопителями данных и программной средой анализа. Его функциональность определяет удобство эксплуатации всей системы и влияет на скорость получения результата.

Планшет как управляющая платформа

Планшет может использоваться в системах высокоскоростной видеосъёмки как мобильное устройство управления и мониторинга. Его основными преимуществами являются компактность, малый вес, сенсорный интерфейс, автономное питание и удобство переноски. Планшет особенно полезен при работе в ограниченном пространстве, при выездных измерениях и при необходимости оперативного изменения параметров камеры.

Современные планшеты могут обладать достаточной вычислительной мощностью для управления камерой, предварительного просмотра изображения, настройки параметров и базовой обработки видеозаписей. При наличии высокоскоростных интерфейсов, таких как USB-C, Thunderbolt или Wi-Fi высокого класса, планшет может также использоваться для передачи данных, подключения внешних SSD и интеграции с сетевыми хранилищами.

Однако применение планшета ограничивается тепловым режимом, объёмом оперативной памяти, количеством портов, ёмкостью встроенного накопителя и возможностями операционной системы. Для интенсивной обработки высокоскоростного видео планшет может уступать полноценной рабочей станции или моноблоку. Поэтому в сложных задачах планшет целесообразно использовать как управляющий терминал, а тяжёлую обработку и долговременное хранение переносить на внешний сервер, DAS, NAS или моноблок.

Моноблок как стационарная управляющая и вычислительная станция

Моноблок представляет собой персональный компьютер, в котором системный блок и дисплей объединены в одном корпусе. Для лабораторных и производственных систем высокоскоростной видеосъёмки моноблок является удобным решением, поскольку занимает меньше места, чем классическая рабочая станция, и быстрее разворачивается на рабочем месте.

Преимуществами моноблока являются крупный дисплей, более высокая производительность по сравнению с большинством планшетов, возможность установки ёмких накопителей, наличие сетевых и периферийных интерфейсов, а также удобство длительной работы оператора. Моноблок может использоваться для управления несколькими камерами, просмотра записей, первичной обработки, экспорта данных и подключения внешних массивов хранения.

Ограничения моноблока связаны с меньшей модернизируемостью по сравнению с классическим настольным компьютером. В ряде моделей затруднена замена процессора, видеокарты или системы охлаждения. Поэтому при выборе моноблока необходимо заранее оценивать перспективные требования к производительности и объёму данных, чтобы устройство сохраняло актуальность в течение длительного периода эксплуатации.

Аппаратные требования к вычислительной системе

Высокоскоростное видео предъявляет повышенные требования к аппаратной платформе. Центральный процессор должен обеспечивать быструю обработку кадров, декодирование, преобразование форматов и выполнение измерительных алгоритмов. Для задач анализа движения, фильтрации, коррекции изображения и пакетной обработки важны многоядерность, высокая частота и поддержка современных инструкций.

Оперативная память имеет ключевое значение при работе с большими видеопоследовательностями. Чем выше разрешение, частота кадров и глубина цвета, тем больше объём данных, который необходимо удерживать в памяти при просмотре и обработке. Для базового управления камерой может быть достаточно умеренного объёма памяти, но для анализа и обработки крупных файлов требуется значительно больший запас.

Графическая подсистема необходима для ускорения визуализации, обработки изображений, кодирования видео и работы специализированных алгоритмов. В некоторых задачах применяются вычисления на GPU, позволяющие ускорить фильтрацию, трекинг объектов, реконструкцию траекторий и экспорт видео. Планшеты обычно имеют интегрированную графику, тогда как моноблоки могут оснащаться более производительными графическими решениями.

Накопители должны обеспечивать высокую скорость чтения и записи. Для активной работы с видеоданными предпочтительны NVMe SSD, поскольку они позволяют быстро открывать, копировать и обрабатывать большие файлы. HDD могут применяться для архивного хранения, но для оперативной обработки их производительности часто недостаточно. При больших объёмах данных рекомендуется подключение внешних RAID, NAS или DAS-систем.

Интерфейсы подключения высокоскоростных видеокамер

Интерфейсы подключения определяют возможность передачи данных между камерой и компьютером. В высокоскоростных системах применяются USB 3.x, USB4, Thunderbolt, GigE Vision, 10 GigE, CoaXPress, Camera Link, PCIe и другие специализированные интерфейсы. Выбор интерфейса зависит от модели камеры, требуемой скорости передачи, расстояния до компьютера и режима записи.

Планшеты чаще всего ограничены универсальными интерфейсами USB-C, Thunderbolt или беспроводными соединениями. Это удобно для мобильного управления, но может быть недостаточно для прямой передачи несжатого высокоскоростного потока. Моноблоки обычно обладают более широкими возможностями подключения, особенно при использовании внешних адаптеров, док-станций и сетевых интерфейсов.

При проектировании системы необходимо учитывать не только номинальную скорость интерфейса, но и реальную устойчивую пропускную способность. Кабели, адаптеры, контроллеры и драйверы могут существенно влиять на стабильность соединения. Для ответственных съёмок требуется предварительное тестирование всей цепочки передачи данных.

Программное обеспечение управления камерой

Программное обеспечение является основным инструментом взаимодействия оператора с высокоскоростной камерой. Оно должно обеспечивать настройку частоты кадров, разрешения, области интереса, экспозиции, усиления, баланса, триггеров, синхронизации и режима записи. Также важны функции предварительного просмотра, буферизации, выгрузки данных, экспорта в распространённые форматы и интеграции с измерительными модулями.

Для планшетов особенно важна адаптация интерфейса к сенсорному управлению. Крупные элементы управления, быстрый доступ к основным параметрам и стабильная работа в полноэкранном режиме повышают удобство эксплуатации. Для моноблоков значимы многозадачность, поддержка нескольких окон, работа с несколькими камерами и интеграция с внешними накопителями.

Программная среда должна быть совместима с операционной системой устройства, драйверами камеры и используемыми интерфейсами. Обновления программного обеспечения необходимо проводить контролируемо, поскольку несовместимость новых версий драйверов или прошивок может нарушить работоспособность комплекса.

Обработка высокоскоростного видео

Обработка высокоскоростного видео включает просмотр, замедленное воспроизведение, выбор фрагментов, коррекцию изображения, шумоподавление, стабилизацию, измерение скоростей, построение траекторий, экспорт кадров и подготовку отчётных материалов. В научных и инженерных задачах обработка часто связана с количественным анализом процессов.

Планшет может использоваться для первичного просмотра, быстрой оценки результата и простого экспорта. Однако сложная обработка больших массивов данных требует значительных вычислительных ресурсов и ёмкого хранилища. В этом случае предпочтительнее моноблок с производительным процессором, достаточным объёмом оперативной памяти и быстрым SSD.

Для повышения эффективности обработки могут применяться аппаратное кодирование, GPU-ускорение и пакетные алгоритмы. Важно, чтобы программное обеспечение корректно работало с исходными форматами камеры и не вносило нежелательных изменений в данные до завершения измерительного анализа.

Хранение и архивирование видеоданных

Высокоскоростная видеосъёмка создаёт большие объёмы данных, поэтому система хранения должна проектироваться заранее. Встроенного накопителя планшета или моноблока может быть достаточно только для кратковременной работы или небольших проектов. При регулярной съёмке необходимы внешние SSD, RAID-массивы, NAS или DAS.

Оперативное хранение должно обеспечивать высокую скорость записи и чтения. Для этого применяются NVMe SSD и высокоскоростные внешние массивы. Архивное хранение может быть реализовано на HDD-массивах или сетевых хранилищах с резервированием. Важной практикой является создание как минимум двух копий критически важных данных на независимых носителях.

Для удобства поиска и повторного анализа необходима структурированная система каталогизации. Файлы должны сопровождаться метаданными о параметрах съёмки, модели камеры, частоте кадров, разрешении, объективе, освещении, дате, операторе и условиях эксперимента. Это повышает воспроизводимость исследования и облегчает последующую обработку.

Дисплей и визуальный контроль

Качество дисплея имеет большое значение при настройке высокоскоростной видеосъёмки. Оператор должен точно оценивать фокусировку, экспозицию, область интереса и наличие артефактов. Для моноблока предпочтителен экран с высоким разрешением, хорошей цветопередачей, достаточной яркостью и широкими углами обзора. Для планшета важны высокая плотность пикселей, сенсорная точность и читаемость при внешнем освещении.

При работе с быстропротекающими процессами визуальный контроль до начала записи особенно важен, поскольку повторить событие иногда невозможно. Дисплей должен позволять быстро обнаружить смаз, недостаточную освещённость, пересвет, неправильную область кадра или дефекты синхронизации.

В некоторых случаях требуется подключение внешнего монитора. Это особенно полезно при групповой работе, демонстрации результатов, точной фокусировке и сравнении нескольких видеопотоков.

Мобильность и эргономика

Планшет обладает максимальной мобильностью и подходит для выездной работы, установки камеры в труднодоступных местах и оперативного контроля съёмки. Он может крепиться на штатив, держатель, промышленную панель или использоваться в руках оператора. Важны прочный корпус, защитный чехол, яркий экран, автономность и возможность подключения периферии.

Моноблок менее мобилен, но удобен как компактная стационарная станция. Его можно использовать в лаборатории, на испытательном стенде или в производственной зоне. Отсутствие отдельного системного блока упрощает размещение и уменьшает количество кабелей.

Эргономика влияет на скорость работы оператора. Удобное расположение портов, устойчивое крепление, понятный интерфейс, качественная клавиатура, мышь или сенсорный ввод снижают вероятность ошибок при подготовке съёмки.

Надёжность и устойчивость к эксплуатационным воздействиям

Вычислительная система должна сохранять работоспособность при длительной нагрузке, интенсивной передаче данных и возможных внешних воздействиях. Для планшетов важны защита от ударов, влаги, пыли и перегрева. Для моноблоков важны эффективное охлаждение, стабильное питание и защита от вибраций.

В условиях промышленной эксплуатации могут потребоваться защищённые планшеты или моноблоки с усиленным корпусом, расширенным температурным диапазоном и устойчивыми разъёмами. При лабораторной работе на первый план выходят стабильность программной среды, точность управления и совместимость с измерительными системами.

Для предотвращения потери данных необходимо использовать источники бесперебойного питания, корректное завершение записи, резервное копирование и регулярную проверку состояния накопителей.

Сетевые возможности и удалённое управление

Сетевое подключение позволяет управлять камерами, передавать данные, выполнять резервное копирование и организовывать коллективный доступ к результатам. Моноблоки могут подключаться к локальной сети через Ethernet, включая 10 GbE и более скоростные интерфейсы. Планшеты чаще используют Wi-Fi или проводное подключение через адаптеры.

Удалённое управление особенно полезно при размещении камеры в опасной, труднодоступной или изолированной зоне. Оператор может изменять параметры съёмки, запускать запись и просматривать результат с безопасного расстояния. Для таких сценариев необходима стабильная сеть с низкой задержкой и защищённым доступом.

При передаче больших объёмов данных беспроводные сети часто уступают проводным соединениям. Поэтому Wi-Fi целесообразно использовать для управления и предварительного просмотра, а выгрузку больших файлов выполнять через проводные интерфейсы или внешние накопители.

Сравнение планшета и моноблока

Планшет предпочтителен в сценариях, где важны мобильность, автономность, компактность и быстрый доступ к управлению камерой. Он удобен для полевых работ, оперативной настройки и предварительного просмотра. Однако его возможности ограничены по числу интерфейсов, тепловому режиму, объёму памяти и производительности при тяжёлой обработке.

Моноблок лучше подходит для стационарных или полустационарных комплексов, где требуется большой экран, более высокая вычислительная мощность, удобная работа с файлами и подключение внешних хранилищ. Он менее мобилен, но обеспечивает более комфортную обработку и анализ видеоданных.

Оптимальная конфигурация может включать оба устройства: планшет используется как мобильный пульт управления, а моноблок — как основная станция обработки, хранения и архивирования.

Практические рекомендации по выбору конфигурации

Для задач базового управления одной камерой и предварительного просмотра может быть достаточно производительного планшета с качественным дисплеем, быстрым интерфейсом USB-C или Thunderbolt, защитным корпусом и внешним SSD. Для записи больших потоков, обработки и хранения предпочтителен моноблок с многоядерным процессором, не менее чем средним или высоким объёмом оперативной памяти, NVMe SSD и возможностью подключения DAS или NAS.

Если предполагается работа с несколькими камерами, следует учитывать суммарный поток данных, требования к синхронизации и сетевой инфраструктуре. Для длительных проектов необходимо предусмотреть резервное копирование, архивирование и систему каталогизации.

Перед внедрением комплекса необходимо провести тестирование в реальных режимах съёмки: проверить управление камерой, стабильность соединения, скорость записи, температуру устройства, скорость выгрузки и корректность обработки файлов.

Перспективы развития

Развитие персональных компьютеров для высокоскоростной видеосъёмки связано с ростом производительности мобильных процессоров, улучшением энергоэффективности, распространением высокоскоростных интерфейсов и развитием компактных систем хранения. Планшеты становятся более мощными и могут выполнять всё больше задач, ранее доступных только стационарным компьютерам. Моноблоки, в свою очередь, получают более производительные графические подсистемы, быстрые накопители и расширенные сетевые возможности.
