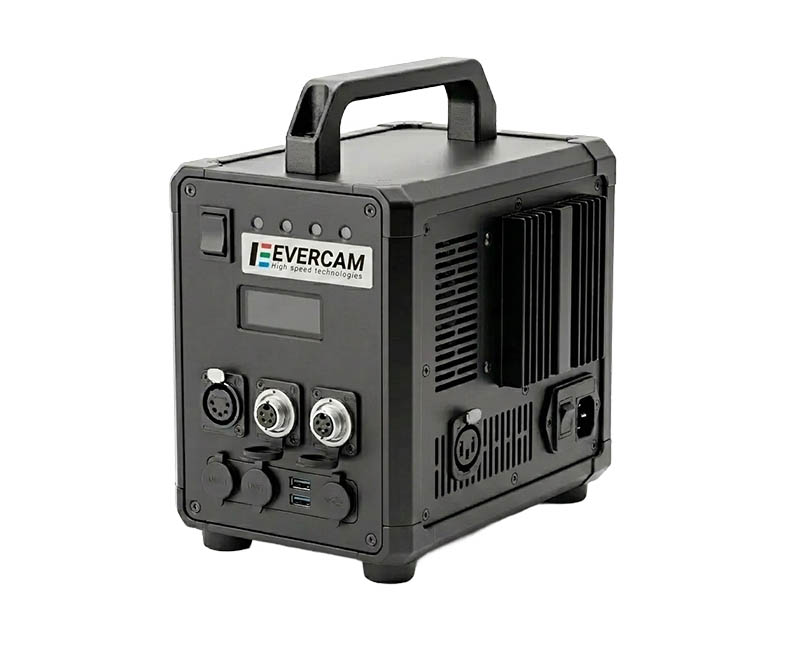

Evercam PC-UPS

Блоки бесперебойного питания и заряда, включая ультразащищенные исполнения, для комплексов высокоскоростной видеосъемки

Комплексы высокоскоростной видеосъемки применяются для регистрации процессов, протекающих с высокой скоростью и требующих точной временной синхронизации. Такие системы включают высокоскоростные камеры, объективы, осветительные приборы, коммутаторы, интерфейсные адаптеры, модули синхронизации, вычислительные станции и накопители данных. Для устойчивой работы данного оборудования требуется стабильное, малошумящее и резервированное электропитание.

Нарушение питания даже на доли секунды может привести к потере кадров, сбою синхронизации, повреждению записываемых данных или некорректному завершению измерительного эксперимента. Поэтому блоки бесперебойного питания и заряда являются не вспомогательным, а критически важным элементом инфраструктуры высокоскоростной видеорегистрации.

Назначение блоков бесперебойного питания и заряда

Блоки бесперебойного питания предназначены для поддержания непрерывной работы комплекса при нестабильности входного напряжения, кратковременных провалах, импульсных помехах или полном отключении внешнего источника энергии. В составе комплекса высокоскоростной видеосъемки они обеспечивают питание камер, сетевого оборудования, систем хранения, управляющих контроллеров и осветительных модулей.

Блоки заряда выполняют функцию восстановления емкости аккумуляторных батарей, поддержания их в рабочем состоянии и контроля параметров заряда. В современных системах данные устройства также реализуют диагностику состояния аккумуляторов, температурную компенсацию, защиту от перезаряда, глубокого разряда, перегрева и короткого замыкания.

Совместное использование источников бесперебойного питания и зарядных модулей позволяет создавать автономные или полуавтономные комплексы, способные функционировать в лабораторных, промышленных и полевых условиях.

Особенности энергопотребления комплексов высокоскоростной видеосъемки

Энергопотребление комплексов высокоскоростной видеосъемки характеризуется неравномерностью нагрузки. На этапе подготовки к съемке основную мощность потребляют управляющие компьютеры, системы связи и охлаждения. Во время активной регистрации возрастает нагрузка на камеры, интерфейсные модули и накопители данных. При использовании импульсного или мощного постоянного освещения энергопотребление может увеличиваться скачкообразно.

Критически важными параметрами электропитания являются стабильность выходного напряжения, низкий уровень пульсаций, способность выдерживать кратковременные пусковые токи и электромагнитная совместимость с измерительной аппаратурой. Для высокоскоростных камер особенно важна минимизация электрических помех, так как нестабильное питание может влиять на работу матрицы, интерфейсов передачи данных и схем синхронизации.

Основные требования к блокам бесперебойного питания

Блоки бесперебойного питания для комплексов высокоскоростной видеосъемки должны обеспечивать высокую надежность, предсказуемость поведения и устойчивость к внешним воздействиям. К основным требованиям относятся стабильность выходных параметров, достаточная мощность, малое время переключения на резервный источник, защита от перегрузок и возможность мониторинга состояния.

Для систем с высокими требованиями к непрерывности работы предпочтительны схемы с двойным преобразованием энергии, при которых нагрузка постоянно питается через инвертор. Такая архитектура обеспечивает развязку от нестабильной входной сети и повышает качество выходного напряжения. В менее критичных системах могут использоваться линейно-интерактивные или резервные схемы, однако они должны быть тщательно согласованы с характером нагрузки.

Важным требованием является масштабируемость. Комплекс видеосъемки может расширяться за счет дополнительных камер, осветителей, сетевых модулей и вычислительных блоков. Поэтому система питания должна предусматривать запас по мощности и возможность подключения дополнительных аккумуляторных модулей.

Аккумуляторные технологии

В блоках бесперебойного питания и заряда применяются различные типы аккумуляторных батарей. Свинцово-кислотные аккумуляторы отличаются доступностью и устойчивостью к некоторым режимам эксплуатации, однако имеют значительную массу и ограниченный ресурс при глубоких разрядах. Литий-ионные аккумуляторы обеспечивают высокую удельную энергоемкость и меньшую массу, но требуют сложной системы управления и защиты.

Литий-железо-фосфатные аккумуляторы представляют особый интерес для промышленных и полевых комплексов. Они характеризуются повышенной термической стабильностью, длительным циклическим ресурсом и высоким уровнем безопасности. Для ультразащищенных систем такие аккумуляторы могут быть предпочтительны благодаря устойчивости к интенсивным режимам заряда и разряда.

Выбор аккумуляторной технологии определяется требуемой автономностью, массогабаритными ограничениями, температурным диапазоном эксплуатации, стоимостью жизненного цикла и требованиями безопасности.

Блоки заряда и управление аккумуляторными батареями

Блок заряда должен обеспечивать корректный алгоритм восстановления емкости аккумуляторов с учетом их химического типа и текущего состояния. Для литиевых батарей необходимо наличие системы управления аккумулятором, контролирующей напряжение отдельных ячеек, ток, температуру, балансировку и предельные режимы работы.

В комплексах высокоскоростной видеосъемки зарядное устройство часто выполняет не только функцию заряда, но и функцию энергетического менеджера. Оно распределяет питание между внешней сетью, аккумуляторной батареей и нагрузкой, предотвращает провалы напряжения при переключении режимов и обеспечивает безопасное завершение работы оборудования при критическом снижении заряда.

Современные зарядные модули могут оснащаться цифровыми интерфейсами для передачи данных о состоянии батарей, остаточном времени автономной работы, температуре и диагностических событиях. Это позволяет интегрировать систему питания в общую систему мониторинга комплекса.

Ультразащищенные исполнения

Ультразащищенные блоки бесперебойного питания и заряда предназначены для эксплуатации в условиях воздействия вибрации, ударов, пыли, влаги, низких и высоких температур, а также нестабильной электрической сети. Такие устройства выполняются в усиленных корпусах с герметизацией, амортизирующими элементами и защищенными разъемами.

Корпус ультразащищенного блока должен обеспечивать механическую прочность, тепловой отвод и защиту внутренних компонентов от внешней среды. При этом особое внимание уделяется конструкции вводов, разъемов, вентиляционных элементов и уплотнений. В некоторых случаях применяется пассивное охлаждение, исключающее попадание пыли и влаги через вентиляторы.

Для обеспечения надежности используются платы с защитными покрытиями, элементы с расширенным температурным диапазоном, системы контроля влажности и защиты от конденсата. Важным фактором является устойчивость к электромагнитным помехам, поскольку высокоскоростные видеосистемы могут быть чувствительны к нарушениям в цепях питания и передачи данных.

Архитектура системы питания комплекса

Типовая архитектура системы питания комплекса высокоскоростной видеосъемки включает внешний источник энергии, модуль ввода и защиты, блок бесперебойного питания, аккумуляторный модуль, зарядное устройство, распределительный блок и линии питания отдельных потребителей.

Модуль ввода и защиты выполняет фильтрацию помех, защиту от перенапряжения, перегрузки и неправильной полярности. Блок бесперебойного питания обеспечивает стабилизацию и резервирование энергии. Распределительный блок формирует необходимые уровни напряжения для камер, сетевых устройств, осветителей и вычислительной части.

При проектировании важно разделять цепи питания чувствительной электроники и мощных потребителей, таких как осветительные приборы или системы охлаждения. Это снижает взаимное влияние нагрузок и повышает стабильность работы камер и модулей синхронизации.

Защита и диагностика

Система питания должна включать многоуровневую защиту. На уровне входа реализуется защита от перенапряжения, импульсных выбросов и неправильного подключения. На уровне преобразователей обеспечивается ограничение тока, защита от короткого замыкания и перегрева. На уровне аккумуляторов применяется защита от перезаряда, глубокого разряда, разбаланса ячеек и превышения температурных пределов.

Диагностика позволяет своевременно выявлять снижение емкости аккумуляторов, ухудшение контактов, перегрев, рост внутреннего сопротивления и некорректные режимы работы. Для комплексов высокоскоростной видеосъемки особенно важно прогнозировать остаточное время автономной работы, поскольку съемочный цикл может быть невозможно повторить.

Индикация и удаленный мониторинг повышают эксплуатационную надежность. Оператор должен иметь возможность быстро оценить готовность системы, состояние заряда, наличие внешнего питания и текущую нагрузку.

Тепловые режимы и охлаждение

Блоки бесперебойного питания и заряда выделяют тепло при преобразовании энергии, заряде аккумуляторов и работе под нагрузкой. Недостаточный теплоотвод приводит к снижению ресурса компонентов, ускоренному старению аккумуляторов и аварийному отключению.

В лабораторных условиях могут применяться активные системы охлаждения с вентиляторами. Для ультразащищенных исполнений предпочтение часто отдается пассивному охлаждению через теплоотводящие элементы корпуса. При этом требуется расчет тепловых потоков, выбор компонентов с высоким КПД и размещение тепловыделяющих узлов с учетом распределения температуры.

Температурный режим аккумуляторов особенно важен. Заряд при слишком низкой или высокой температуре может быть ограничен или запрещен системой управления. Поэтому в некоторых исполнениях применяются подогрев, термостабилизация или интеллектуальное ограничение зарядного тока.

Критерии выбора оборудования

При выборе блоков бесперебойного питания и заряда необходимо учитывать суммарную мощность нагрузки, пиковые токи, требуемое время автономной работы, допустимые габариты и массу, условия эксплуатации, тип аккумуляторов и требования к интерфейсам мониторинга.

Для стационарных лабораторных комплексов на первый план выходят качество выходного напряжения, низкий уровень шума и совместимость с измерительным оборудованием. Для переносных и полевых комплексов важны масса, энергоемкость, прочность корпуса, автономность и устойчивость к внешним воздействиям.

В ультразащищенных системах необходимо дополнительно учитывать степень пылевлагозащиты, ударопрочность, виброустойчивость, температурный диапазон, тип разъемов и ремонтопригодность.

Эксплуатационные аспекты

Надежность системы питания зависит не только от конструкции, но и от правильной эксплуатации. Необходимо регулярно проверять состояние аккумуляторов, выполнять контрольные циклы заряда-разряда, очищать разъемы, проверять крепления и обновлять программное обеспечение управляющих модулей при его наличии.

Перед съемкой рекомендуется проводить проверку остаточной емкости, нагрузочное тестирование и оценку времени автономной работы. При длительном хранении аккумуляторные модули должны поддерживаться в рекомендованном диапазоне заряда и температуры.

Для ответственных съемочных комплексов целесообразно иметь резервные аккумуляторные модули, запасные кабели питания и средства оперативной диагностики.
