Бронированное исполнение защитного кожуха для системы высокоскоростной видеосъемки быстропротекающих процессов
Системы высокоскоростной видеосъемки быстропротекающих процессов предъявляют повышенные требования к сохранности видеорегистрирующей аппаратуры и стабильности оптического канала. Камера, объектив, кабельные соединения и элементы управления должны сохранять работоспособность при воздействии вибраций, ударных нагрузок, пыли, влаги, температурных перепадов и механических факторов окружающей среды.
В ряде случаев стандартный защитный кожух не обеспечивает достаточного уровня защиты. При эксплуатации аппаратуры на подвижных платформах, специализированном транспорте, в полевых условиях или вблизи зоны интенсивных механических воздействий требуется бронированное исполнение кожуха. Такое исполнение предполагает усиление корпуса, применение бронированного оптического стекла, установку камеры на виброгасящую демпфирующую платформу и использование специализированной оснастки для монтажа.
Бронированный кожух должен не только защищать оборудование, но и сохранять возможность получения качественного изображения. Поэтому его проектирование требует согласования прочностных, оптических, вибрационных, тепловых и эксплуатационных характеристик.
Актуальность разработки бронированного кожуха
Актуальность бронированного исполнения защитного кожуха связана с необходимостью эксплуатации высокоскоростных камер в условиях, где существует риск повреждения оборудования внешними механическими воздействиями. Стоимость высокоскоростных камер и объективов, а также уникальность получаемых данных требуют применения надежных защитных решений.
При съемке быстропротекающих процессов потеря работоспособности камеры или нарушение ее положения может привести к утрате результатов эксперимента. Даже незначительное смещение оптической оси, деформация крепления или повреждение защитного стекла способны сделать видеоматериал непригодным для последующего анализа.
Особенно важна защита при установке камеры на специализированный транспорт. В этом случае на кожух воздействуют постоянные и переменные вибрации, ускорения при движении, удары, климатические факторы и загрязнения. Следовательно, бронированный кожух должен сочетать механическую прочность с виброизоляцией и надежным креплением к несущей платформе.
Назначение бронированного исполнения
Бронированное исполнение защитного кожуха предназначено для обеспечения повышенной механической защиты видеорегистрирующей аппаратуры при сохранении функциональных возможностей системы высокоскоростной видеосъемки. Основная задача такого кожуха заключается в предотвращении повреждения камеры, объектива и вспомогательных элементов при внешних воздействиях, предусмотренных техническим заданием.
Кожух обеспечивает защиту от механических частиц, ударных воздействий, вибрационных нагрузок, пыли, влаги и случайных повреждений при транспортировании и эксплуатации. При этом он должен сохранять геометрию оптического канала, исключать попадание посторонних объектов в поле зрения и обеспечивать устойчивое положение камеры относительно наблюдаемой зоны.
Дополнительной функцией является обеспечение удобства монтажа на специализированный транспорт. Для этого в состав изделия включается оснастка, позволяющая надежно закрепить кожух на штатных или специально разработанных посадочных местах.
Конструктивная схема бронированного кожуха

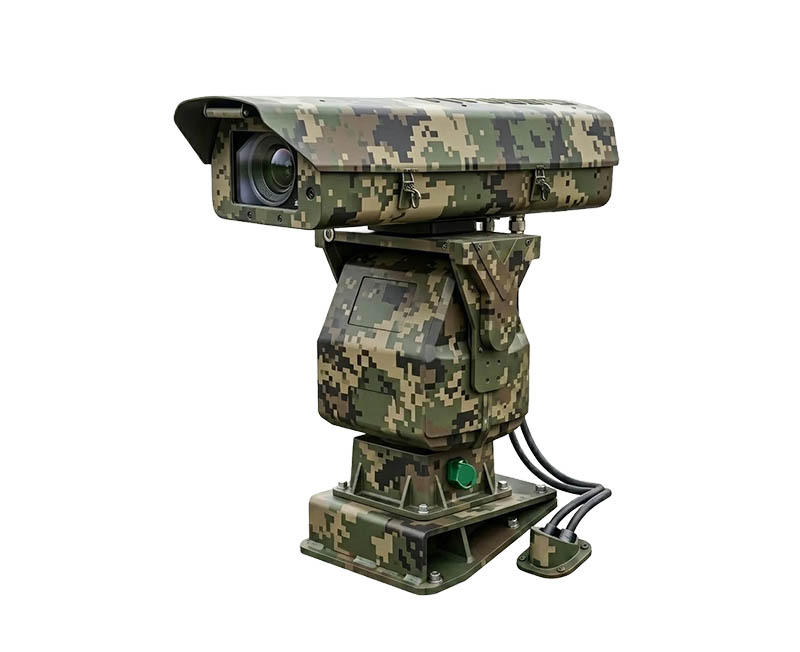

Конструктивно бронированный кожух представляет собой усиленный корпус с оптическим окном, внутренними посадочными элементами для камеры, виброгасящей платформой, кабельными вводами, уплотнениями, крепежными элементами и внешней монтажной оснасткой.
Корпус выполняет несущую и защитную функцию. Он воспринимает внешние нагрузки и обеспечивает жесткость всей конструкции. В передней части кожуха размещается усиленное бронированное стекло, через которое осуществляется видеосъемка. Внутри корпуса размещается камера с объективом, установленная на демпфирующую платформу.
В зависимости от условий эксплуатации кожух может иметь съемную крышку, ревизионные люки, герметичные вводы для кабелей, элементы вентиляции или теплоотвода, а также крепления для дополнительных систем, например очистки защитного стекла, освещения или датчиков состояния.
Усиленное бронированное стекло
Бронированное стекло является одним из наиболее ответственных элементов конструкции, поскольку оно одновременно выполняет защитную и оптическую функции. Его прочностные характеристики выбираются в зависимости от требований технического задания и заданного класса защиты.
При выборе бронированного стекла учитываются толщина, многослойная структура, материал промежуточных слоев, стойкость к ударным воздействиям, светопропускание, оптическая однородность, устойчивость к царапинам и климатическим факторам. Для систем высокоскоростной видеосъемки особенно важно, чтобы стекло не вносило значительных оптических искажений, не снижало резкость изображения и не создавало чрезмерных бликов.
Толщина и класс бронированного стекла определяются условиями эксплуатации и согласовываются в технической документации. Повышение уровня защиты, как правило, приводит к увеличению массы, толщины и возможному снижению светопропускания. Поэтому выбор стекла должен быть результатом компромисса между защитными свойствами и требованиями к качеству изображения.
Оптические требования к бронированному стеклу
Для корректной работы высокоскоростной камеры бронированное стекло должно обеспечивать достаточное светопропускание и минимальные искажения изображения. При высокой частоте кадров используется короткая экспозиция, поэтому любое снижение светового потока ухудшает качество регистрации и требует увеличения мощности освещения или изменения параметров съемки.
Стекло должно обладать высокой плоскостностью, однородностью и стабильностью геометрии. Наличие внутренних напряжений, неоднородностей или дефектов ламинирования может приводить к искажению изображения, снижению контраста и появлению паразитных отражений.
Для уменьшения бликов возможно применение антибликовых покрытий или наклонная установка стекла относительно оптической оси. Однако такие решения должны согласовываться с требованиями по прочности и герметичности. Если стекло имеет значительную толщину, необходимо учитывать возможность смещения фокуса и изменения оптического пути.
Материал и толщина корпуса кожуха
Материал и толщина бронированного кожуха определяются дополнительным техническим заданием с учетом требуемого уровня защиты, массы, условий установки и технологичности изготовления. В качестве материалов могут применяться стальные сплавы, алюминиевые сплавы повышенной прочности, композитные материалы или комбинированные конструкции.
Стальные корпуса обеспечивают высокую механическую прочность и стойкость к ударным воздействиям, но обладают значительной массой. Алюминиевые сплавы позволяют уменьшить массу изделия и повысить коррозионную стойкость, однако при равном уровне защиты могут требовать увеличенной толщины или дополнительных усилений. Композитные решения могут применяться при необходимости снижения массы, но требуют отдельной оценки прочности, ремонтопригодности и устойчивости к эксплуатационным факторам.
Толщина стенок корпуса согласовывается с заказчиком и определяется расчетами прочности, условиями монтажа, допустимыми габаритами и массой. При проектировании также учитываются зоны концентрации напряжений, места крепления, отверстия под кабельные вводы и посадочные элементы для бронированного стекла.
Виброгасящая демпфирующая платформа
Виброгасящая демпфирующая платформа предназначена для снижения передачи вибраций и ударных воздействий от корпуса кожуха или транспортного средства к высокоскоростной камере. Ее применение особенно важно при установке системы на специализированный транспорт, где камера подвергается постоянным динамическим нагрузкам.
Платформа может включать упругие элементы, демпферы, виброизоляторы, амортизирующие прокладки, пружинно-демпфирующие узлы или комбинированные опоры. Конкретная схема выбирается с учетом массы камеры, частотного диапазона вибраций, допустимых перемещений и требований к стабильности оптической оси.
Демпфирование должно уменьшать вибрационные воздействия, но не приводить к недопустимому смещению камеры относительно оптического окна. Поэтому платформа проектируется как согласованный элемент системы, в которой учитываются собственные частоты конструкции, жесткость крепления и возможные резонансные режимы.
Требования к виброизоляции
Эффективная виброизоляция должна обеспечивать снижение амплитуды колебаний камеры в рабочем диапазоне частот. При высокоскоростной видеосъемке вибрации могут вызывать смазывание изображения, изменение направления оптической оси, снижение точности измерений и ухудшение повторяемости кадров.
При выборе виброизоляторов необходимо учитывать не только статическую нагрузку, но и динамические ускорения, возникающие при движении транспорта, резких остановках, поворотах и работе силовых агрегатов. Недостаточная жесткость опор может привести к раскачиванию камеры, а чрезмерная жесткость — к передаче вибраций почти без ослабления.
Оптимальная демпфирующая платформа должна обеспечивать баланс между виброзащитой и позиционной стабильностью. Для этого могут применяться расчетные модели, стендовые испытания и экспериментальная настройка демпфирующих элементов.
Оснастка для установки на специализированный транспорт
Для монтажа бронированного кожуха на специализированный транспорт применяется оснастка, обеспечивающая надежную фиксацию, регулировку положения и возможность быстрого обслуживания. Конструкция оснастки зависит от типа транспортного средства, места установки, допустимых нагрузок и требований к направлению съемки.
Оснастка может включать монтажные рамы, кронштейны, адаптерные плиты, поворотно-регулировочные узлы, фиксирующие элементы и защитные кабельные каналы. Важным требованием является сохранение жесткости крепления при вибрациях и динамических нагрузках. При этом должна обеспечиваться возможность точной ориентации кожуха по азимуту, углу места и высоте установки.
Крепежные элементы должны быть рассчитаны на эксплуатационные нагрузки с учетом массы бронированного кожуха, массы камеры, инерционных воздействий и возможных внешних факторов. Для предотвращения самопроизвольного ослабления крепежа используются стопорные элементы, резьбовые фиксаторы или специальные виброустойчивые соединения.
Герметичность и защита от внешней среды
Бронированный кожух должен обеспечивать защиту внутреннего объема от пыли, влаги, брызг и загрязнений. Для этого применяются уплотнения крышек, герметичные кабельные вводы, прокладки под оптическое окно и защитные элементы соединений.
Герметичность особенно важна при эксплуатации на транспорте, где кожух может подвергаться воздействию дождя, грязи, пыли и резких изменений температуры. Нарушение герметичности может привести к запотеванию внутренней поверхности стекла, загрязнению объектива, коррозии контактов и отказу электронных компонентов.
При проектировании следует предусматривать возможность выравнивания давления, если кожух эксплуатируется при значительных температурных перепадах. Для этого могут применяться мембранные клапаны или влагозащищенные вентиляционные элементы.
Тепловой режим
Высокоскоростная камера и сопутствующее оборудование могут выделять значительное количество тепла. В бронированном кожухе с усиленными стенками теплоотвод может быть затруднен, поэтому тепловой режим является важным фактором надежности.
Возможны пассивные и активные способы терморегулирования. Пассивные решения включают теплопроводящие элементы, радиаторы, теплоотводящие пластины и использование корпуса как теплового рассеивателя. Активные решения могут включать вентиляторы, термоэлектрические модули или внешние системы охлаждения.
При выборе способа охлаждения необходимо сохранять герметичность и защищенность кожуха. Также следует учитывать, что вентиляторы и насосы могут создавать вибрации, способные повлиять на качество изображения. Поэтому тепловая система должна согласовываться с требованиями виброизоляции.
Электрические и кабельные соединения
Камера, система управления, питание, синхронизация и передача данных требуют надежных кабельных соединений. В бронированном кожухе кабельные вводы должны обеспечивать защиту от влаги, пыли, вибрации и механического повреждения.
Кабели, выходящие на специализированный транспорт, должны прокладываться в защитных каналах, металлорукавах или специальных кабельных трассах. Необходимо предусматривать разгрузку натяжения, защиту от перегиба и возможность быстрого отключения при обслуживании.
Электрические соединения должны сохранять работоспособность при вибрациях и температурных изменениях. Для этого применяются фиксируемые разъемы, уплотненные соединители и виброустойчивые контакты.
Совместимость с системой дистанционной очистки стекла
Бронированное исполнение кожуха может быть дополнено системой дистанционной очистки защитного стекла. Такое сочетание особенно актуально при установке на транспорт, где стекло подвергается загрязнению пылью, грязью, осадками и аэрозольными частицами.
При интеграции системы очистки необходимо учитывать увеличенную толщину и массу бронированного стекла, особенности его крепления и допустимость воздействия жидкости или механических элементов на поверхность. Форсунки, сопла и другие элементы очистки должны размещаться так, чтобы не снижать защитные свойства кожуха и не попадать в поле зрения камеры.
Система очистки должна быть совместима с требованиями герметичности, виброустойчивости и обслуживания. При необходимости магистрали подачи воздуха или жидкости прокладываются через защищенные вводы и фиксируются на корпусе кожуха или монтажной оснастке.
Расчетно-конструкторское обоснование
Разработка бронированного кожуха требует расчетно-конструкторского обоснования. На этапе проектирования выполняется анализ нагрузок, определяются материалы, толщина стенок, способ крепления стекла, параметры демпфирующей платформы и конструкция монтажной оснастки.
Прочностной расчет должен учитывать массу оборудования, внешние нагрузки, динамические воздействия при транспортировании и эксплуатации, а также возможные локальные напряжения в местах крепления. Для виброизоляции выполняется оценка собственных частот системы и расчет эффективности демпфирования.
Оптическое обоснование включает оценку влияния бронированного стекла на светопропускание, резкость, геометрические искажения и блики. При необходимости проводятся экспериментальные испытания с реальной камерой, объективом и источниками освещения.
Испытания и верификация
Перед вводом в эксплуатацию бронированный кожух должен пройти проверку соответствия требованиям технического задания. Испытания могут включать контроль геометрии, проверку качества сборки, испытание герметичности, вибрационные испытания, оценку устойчивости крепления и проверку качества изображения через бронированное стекло.
Для кожухов, устанавливаемых на специализированный транспорт, важны испытания в условиях, имитирующих реальные эксплуатационные нагрузки. Проверяется сохранение положения камеры, отсутствие ослабления крепежа, работоспособность кабельных соединений и отсутствие критических вибраций.
Оптические испытания проводятся с использованием тестовых мишеней или реальных сцен. Оцениваются резкость, контрастность, наличие бликов, равномерность изображения и влияние стекла на фокусировку.
Эксплуатационные особенности
Эксплуатация бронированного кожуха требует регулярного контроля состояния корпуса, стекла, уплотнений, крепежных элементов и демпфирующей платформы. Перед использованием необходимо проверить отсутствие трещин, сколов, деформаций, ослабления крепежа и загрязнений оптического окна.
При установке на специализированный транспорт следует контролировать надежность крепления после перемещения, длительной вибрационной нагрузки или резких динамических воздействий. Демпфирующие элементы подвержены старению и износу, поэтому требуют периодического осмотра и замены при потере упругих свойств.
Бронированное стекло необходимо очищать с применением средств, совместимых с его поверхностью и покрытиями. Недопустимо использование абразивных материалов, способных ухудшить оптические свойства.
Преимущества бронированного исполнения
Бронированное исполнение защитного кожуха обеспечивает повышенную защищенность дорогостоящего видеорегистрирующего оборудования и позволяет применять высокоскоростную съемку в более сложных условиях. Усиленный корпус и бронированное стекло снижают вероятность повреждения камеры и объектива.
Виброгасящая демпфирующая платформа повышает стабильность изображения и снижает влияние транспортных вибраций. Оснастка для установки на специализированный транспорт обеспечивает надежный монтаж и повторяемость положения камеры.
Комплексное применение этих решений повышает эксплуатационную надежность системы и уменьшает риск потери данных при регистрации быстропротекающих процессов.
Ограничения и проектные компромиссы
Повышение уровня защиты неизбежно связано с увеличением массы, габаритов и сложности конструкции. Более толстое бронированное стекло может снижать светопропускание и вносить дополнительные оптические эффекты. Усиленный корпус требует более прочной монтажной оснастки, а демпфирующая платформа нуждается в точной настройке.
Поэтому бронированное исполнение должно разрабатываться на основании технического задания, где определены требуемый класс защиты, условия эксплуатации, ограничения по массе и габаритам, требования к качеству изображения и способ установки на транспорт.
Оптимальная конструкция достигается путем согласования защитных, оптических, вибрационных и эксплуатационных требований.
