Телескопические мачты для установки защитных кожухов высокоскоростных видеокамер в полевых условиях
Одним из решений для размещения высокоскоростных камер вне стационарной лаборатории являются телескопические мачты. Они позволяют поднимать камеру или защитный кожух с камерой на необходимую высоту, изменять точку наблюдения, организовывать съемку с верхнего ракурса, а также размещать оборудование за пределами опасной или труднодоступной зоны. В сочетании с защитными кожухами такие мачты формируют мобильную систему полевого видеонаблюдения и регистрации быстропротекающих процессов.
Особенности высокоскоростной видеосъемки в полевых условиях
Высокоскоростная видеосъемка отличается от обычной видеорегистрации повышенными требованиями к стабильности кадра, освещенности, синхронизации и надежности оборудования. Даже небольшие колебания камеры могут привести к ухудшению качества изображения, особенно при использовании длиннофокусной оптики, макросъемки или съемки объектов на значительном расстоянии.
В полевых условиях на качество съемки влияют ветер, вибрации грунта, перепады температуры, осадки, пыль, солнечная засветка, ограниченность доступа к электропитанию и необходимость быстрого монтажа оборудования. Поэтому система установки камеры должна выполнять не только несущую функцию, но и обеспечивать механическую жесткость, защиту и возможность точной настройки положения.
При использовании высокоскоростных камер также необходимо учитывать массу сопутствующего оборудования: защитного кожуха, объектива, кабелей, крепежных элементов, систем обогрева или вентиляции, сетевых интерфейсов, аккумуляторов и осветительного оборудования. Эти факторы непосредственно влияют на выбор мачты и ее грузоподъемность.
Назначение телескопических мачт

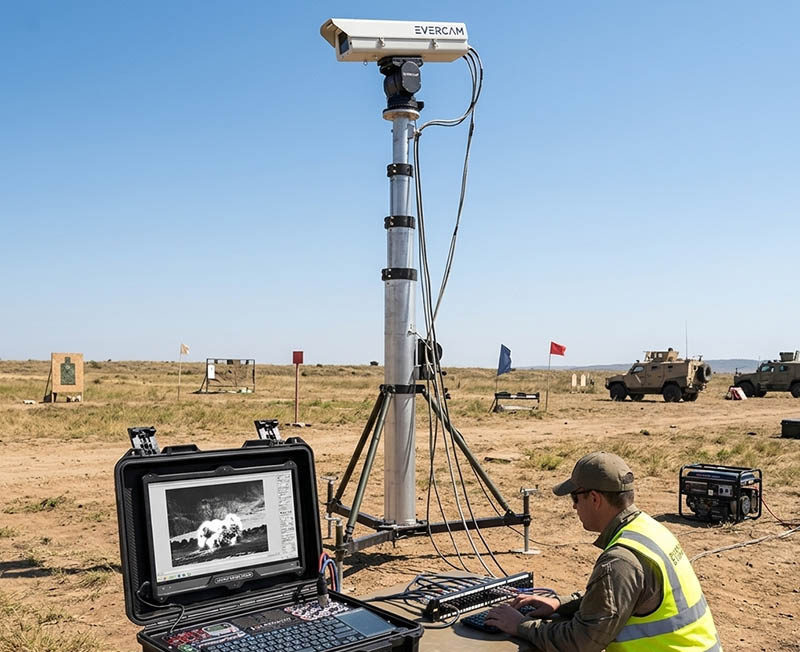

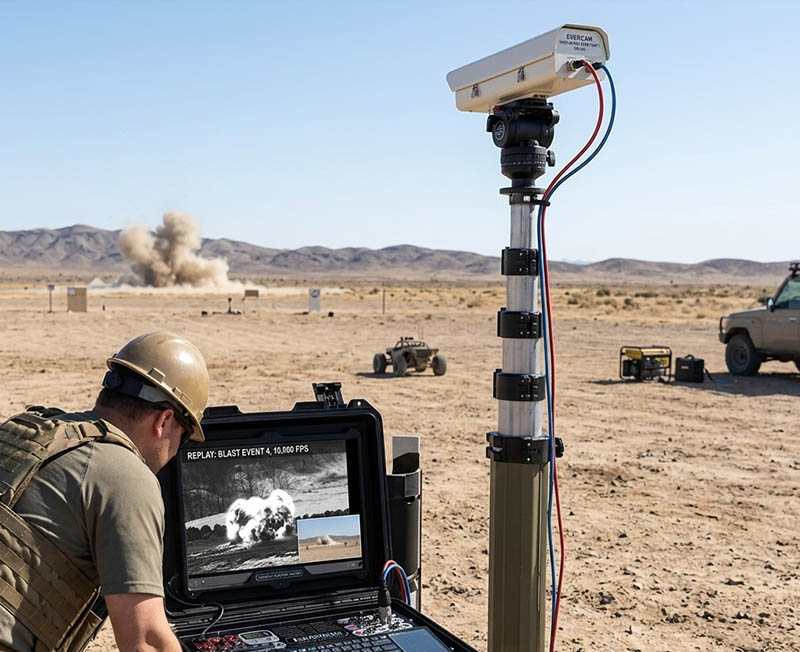

Телескопическая мачта предназначена для установки оборудования на определенной высоте с возможностью регулировки длины секций. В контексте высокоскоростной видеосъемки мачта используется для размещения защитного кожуха с камерой в точке, обеспечивающей оптимальный обзор объекта исследования.
Основными задачами телескопической мачты являются обеспечение требуемого ракурса, удаление камеры от потенциально опасной зоны, повышение площади обзора, снижение риска повреждения оборудования и создание повторяемой геометрии съемки. Кроме того, мачта позволяет размещать камеру выше уровня препятствий: травы, кустарников, инженерных конструкций, техники или временных ограждений.
Для полевых исследований особенно важна мобильность. Телескопическая конструкция позволяет транспортировать мачту в сложенном виде, быстро развертывать ее на месте и адаптировать высоту установки под конкретную задачу.

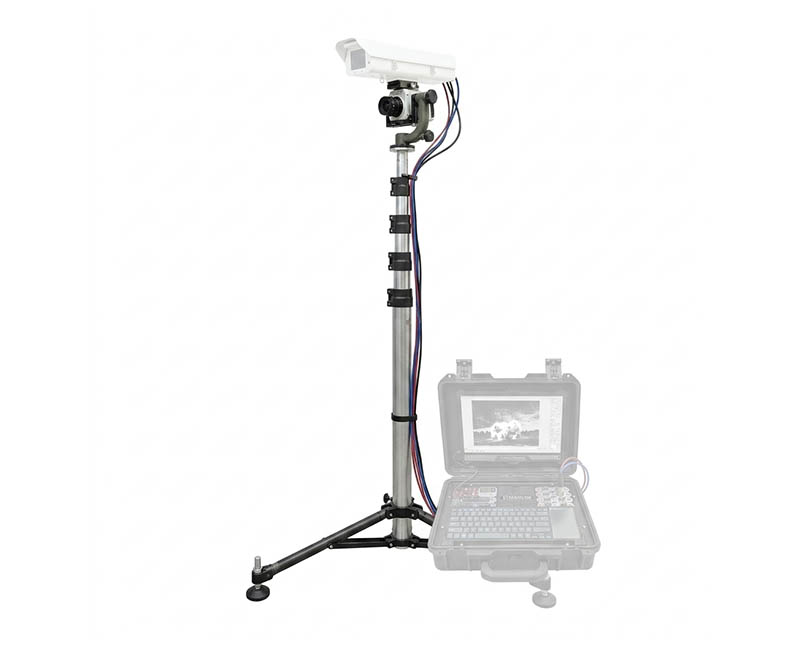

Конструктивные особенности телескопических мачт
Телескопические мачты обычно состоят из нескольких выдвижных секций, выполненных из алюминиевых сплавов, стали, стеклопластика или углепластика. Материал выбирается с учетом массы, жесткости, коррозионной стойкости и условий эксплуатации.
Алюминиевые мачты обладают малой массой и хорошей коррозионной стойкостью, что делает их удобными для мобильных полевых работ. Стальные конструкции отличаются высокой прочностью, но имеют большую массу и требуют защиты от коррозии. Композитные мачты характеризуются малым весом и электроизоляционными свойствами, однако могут иметь ограничения по ударной прочности и стоимости.
Фиксация секций может осуществляться зажимами, винтовыми фиксаторами, штифтами или пневматическими механизмами. Для точной съемки предпочтительны системы фиксации, минимизирующие люфт между секциями. Люфт приводит к микроперемещениям камеры и может ухудшать стабильность изображения.
Верхняя часть мачты должна иметь монтажный узел для установки защитного кожуха, поворотной головки, адаптера, площадки или кронштейна. Важным требованием является совместимость крепежа с используемым кожухом и возможность регулировки угла наклона камеры.
Защитный кожух высокоскоростной видеокамеры
Защитный кожух предназначен для предохранения камеры от механических повреждений, пыли, влаги, осадков, прямого солнечного излучения, перегрева и случайного контакта с внешними объектами. В полевых условиях кожух является обязательным элементом, если камера используется длительное время или размещается в зоне с повышенными внешними воздействиями.
Кожух должен обеспечивать доступ к объективу, кабельным вводам, крепежным точкам и элементам управления. Оптическое окно кожуха должно быть выполнено из материала с высокой прозрачностью и минимальными искажениями. При высокоскоростной съемке особенно важно, чтобы защитное стекло не создавало бликов, паразитных отражений и ухудшения резкости.
При работе на открытом воздухе кожух может оснащаться козырьком, герметичными кабельными вводами, вентиляцией, обогревом или системой предотвращения запотевания. Если камера работает при высокой частоте кадров и длительной записи, необходимо обеспечить эффективный теплоотвод, так как перегрев способен вызвать сбои, шумы изображения или преждевременное отключение оборудования.
Требования к устойчивости и виброустойчивости
Устойчивость мачты является ключевым фактором при установке высокоскоростной камеры. Чем выше поднимается камера, тем больше влияние ветра и тем выше требования к жесткости конструкции. Даже незначительные колебания, практически незаметные визуально, могут стать критичными при использовании узкого угла обзора или при анализе малых перемещений объекта.

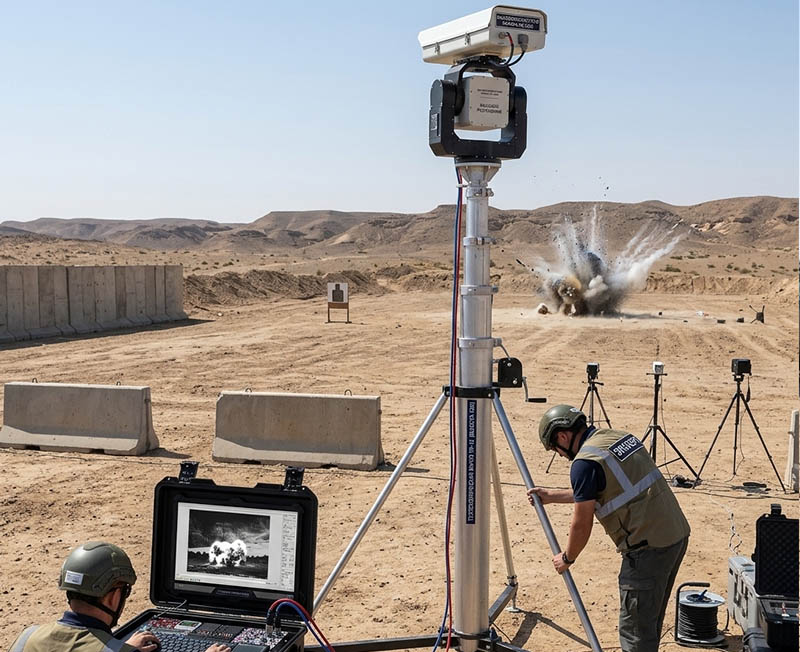

Для повышения устойчивости применяются растяжки, распорные опоры, утяжеленные основания, грунтовые анкеры и штативные платформы. В мягком грунте рекомендуется использовать штыревые крепления или анкерные элементы, распределяющие нагрузку. На твердых покрытиях могут применяться балластные блоки, треноги или специальные основания с грузами.
Вибрации могут передаваться от ветра, проходящей техники, работы механизмов или перемещения оператора рядом с мачтой. Для их снижения применяются демпфирующие прокладки, жесткие монтажные узлы, снижение высоты выдвижения, использование растяжек и балансировка нагрузки. Необходимо избегать установки тяжелого кожуха на слишком гибкую мачту без дополнительной стабилизации.
Критерии выбора мачты
Выбор телескопической мачты должен основываться на совокупности технических и эксплуатационных параметров. В первую очередь учитываются максимальная рабочая высота, грузоподъемность, масса защитного кожуха с камерой, устойчивость к ветровой нагрузке, тип основания, транспортные габариты и условия монтажа.
Грузоподъемность мачты должна иметь запас относительно фактической массы оборудования. В расчет включаются камера, объектив, защитный кожух, кронштейн, кабели, возможные адаптеры, нагревательные элементы и дополнительные датчики. Недостаточный запас прочности повышает риск деформации секций, появления люфтов и падения оборудования.
Высота мачты выбирается исходя из требуемого угла обзора. Однако максимальная высота не всегда является оптимальной: увеличение высоты повышает чувствительность к ветру и усложняет точное позиционирование камеры. Поэтому целесообразно выбирать минимальную высоту, достаточную для получения нужного ракурса.
Также важно учитывать способ обслуживания камеры. Если кожух с камерой установлен на большой высоте, необходимо предусмотреть безопасный способ настройки, замены носителей, подключения кабелей и обслуживания объектива.
Крепление камеры и кожуха на мачте
Крепление защитного кожуха к мачте должно обеспечивать механическую прочность, точное позиционирование и отсутствие люфтов. На практике применяются монтажные площадки, поворотно-наклонные головки, кронштейны, адаптеры с резьбовыми соединениями и специализированные платформы.
Для высокоскоростной съемки желательно использовать крепления с возможностью тонкой регулировки угла наклона и поворота. Это особенно важно при съемке узкой зоны, когда небольшое отклонение камеры приводит к потере объекта из кадра. После настройки все подвижные элементы должны надежно фиксироваться.
Кабели следует крепить вдоль мачты с помощью хомутов, липучек или кабельных держателей. Свисающие кабели могут создавать дополнительную ветровую нагрузку и передавать вибрации на камеру. Также необходимо предусмотреть разгрузку кабельных вводов, чтобы масса кабеля не воздействовала на разъемы камеры.
Электропитание и передача данных
Полевое применение высокоскоростных камер часто требует автономного электропитания. В зависимости от конфигурации системы могут использоваться аккумуляторные блоки, переносные электростанции, генераторы или внешние источники постоянного тока. При размещении камеры на мачте питание может подаваться по кабелю от наземного блока или от аккумуляторного модуля, закрепленного ниже центра тяжести конструкции.
Передача данных может осуществляться по Ethernet, оптоволоконным линиям, USB, SDI, HDMI или специализированным интерфейсам. Для высокоскоростных камер особенно важна пропускная способность канала и надежность соединения. В полевых условиях кабели должны быть защищены от перегибов, влаги и механического повреждения.
Рекомендуется размещать тяжелые блоки питания и записи данных на земле, а на мачте оставлять только камеру, объектив, кожух и минимально необходимую коммутацию. Это снижает нагрузку на верхнюю секцию и повышает устойчивость всей системы.
Эксплуатация в различных погодных условиях
Погодные условия существенно влияют на работу телескопических мачт и высокоскоростных камер. При сильном ветре увеличиваются колебания конструкции, возрастает нагрузка на секции и крепления. В таких условиях следует уменьшать высоту подъема, использовать дополнительные растяжки или отказаться от установки до улучшения условий.
При осадках необходимо обеспечить герметичность кожуха и кабельных вводов. При низких температурах возможны снижение емкости аккумуляторов, обмерзание секций, запотевание оптического окна и ухудшение работы фиксаторов. В жаркую погоду возрастает риск перегрева камеры внутри кожуха, особенно при прямом солнечном излучении.
Пыль и песок могут попадать в механизмы фиксации мачты и на оптическое окно. Поэтому после эксплуатации в загрязненной среде требуется очистка секций, креплений и защитного кожуха.
Безопасность при монтаже и эксплуатации
Монтаж телескопической мачты должен выполняться с учетом массы оборудования, состояния грунта, погодных условий и близости препятствий. Перед подъемом необходимо проверить фиксацию секций, надежность крепления кожуха, состояние растяжек, отсутствие повреждений и правильность прокладки кабелей.
Не допускается установка мачты на неустойчивом основании без дополнительного крепления. Также необходимо учитывать риск опрокидывания при порывах ветра или случайном механическом воздействии. Рабочая зона вокруг мачты должна быть ограничена, чтобы исключить случайное задевание конструкции персоналом или техникой.
Если мачта используется рядом с электрическими линиями или другим оборудованием, следует соблюдать безопасные расстояния и применять материалы и схемы установки, соответствующие требованиям электробезопасности.
Преимущества применения телескопических мачт
Использование телескопических мачт дает ряд преимуществ при организации полевой высокоскоростной съемки. Они обеспечивают гибкость выбора точки съемки, позволяют быстро изменять высоту камеры, повышают обзорность и помогают разместить аппаратуру вне зоны прямого воздействия внешних факторов.
К преимуществам также относятся мобильность, сравнительно простое развертывание, возможность повторного использования в разных проектах и совместимость с различными типами защитных кожухов. При правильном выборе мачты и креплений такая система может стать универсальной платформой для полевых видеорегистрационных работ.
Ограничения и возможные проблемы
Несмотря на преимущества, телескопические мачты имеют ряд ограничений. Основные проблемы связаны с вибрациями, ветровой нагрузкой, ограниченной грузоподъемностью верхних секций и сложностью точного позиционирования на большой высоте. При использовании тяжелых кожухов или длиннофокусной оптики эти ограничения становятся особенно значимыми.
Еще одним фактором является обслуживание оборудования. Чем выше установлена камера, тем сложнее выполнять фокусировку, замену носителей, очистку оптического окна и проверку соединений. Поэтому при проектировании системы необходимо заранее продумать порядок доступа к оборудованию.
