Аксессуары для точной настройки положения высокоскоростной видеокамеры: микрометрические столы, линейные направляющие, поворотные платформы, наклонные платформы, координатные столики, уровни, угломеры и лазерные указатели

Высокоскоростная видеосъёмка используется для регистрации быстропротекающих процессов, анализа движения, контроля технологических операций и проведения экспериментальных исследований. В таких задачах качество получаемых данных определяется не только параметрами камеры, частотой кадров, выдержкой и освещением, но и точностью пространственного положения камеры относительно исследуемого объекта.

Даже небольшое смещение или угловое отклонение камеры может привести к изменению масштаба изображения, перспективным искажениям, потере резкости, смещению зоны интереса или возникновению систематических ошибок при измерениях. Особенно критична точность установки при макросъёмке, стереорегистрации, съёмке в узком поле зрения, калиброванном анализе траекторий и работе с телецентрической оптикой.

Для обеспечения высокой точности применяются специальные аксессуары позиционирования: микрометрические столы, линейные направляющие, поворотные и наклонные платформы, координатные столики, уровни, угломеры и лазерные указатели. Они позволяют выполнять как грубую, так и тонкую настройку положения камеры, а также повышают повторяемость конфигурации при многократных экспериментах.

Роль точного позиционирования в высокоскоростной видеосъёмке

Точное позиционирование камеры является важнейшим условием получения воспроизводимых и метрологически значимых видеоданных. В отличие от обычной съёмки, высокоскоростная регистрация часто проводится при малом времени экспозиции, ограниченной освещённости и необходимости последующего количественного анализа изображения. Поэтому положение камеры должно быть не только удобным с визуальной точки зрения, но и строго определённым относительно объекта, координатной системы эксперимента и плоскости движения.

При анализе движения по видеозаписи координаты точек на изображении преобразуются в физические величины. Ошибка в установке камеры может привести к неверному масштабу, параллаксу или искажению траекторий. В стереосистемах неточная ориентация одной из камер ухудшает качество трёхмерной реконструкции. При съёмке быстродвижущихся объектов смещение зоны фокусировки может привести к потере информативных кадров.

Аксессуары точной настройки позволяют минимизировать эти ошибки. Они обеспечивают управляемое перемещение камеры по одной или нескольким осям, регулировку углового положения, выравнивание относительно горизонта, измерение углов и визуальное наведение оптической оси.

Микрометрические столы

Микрометрические столы предназначены для высокоточного линейного перемещения камеры или монтажной платформы на малые расстояния. Они обычно оснащаются микрометрическими винтами, направляющими и шкалами, позволяющими выполнять плавную настройку положения с высокой разрешающей способностью.

В высокоскоростной видеосъёмке микрометрические столы применяются при макросъёмке, настройке фокуса, совмещении оптической оси с объектом, позиционировании камеры относительно калибровочной мишени и регулировке стереобазы. Их использование особенно эффективно, когда перемещение камеры вручную или с помощью обычного штатива не обеспечивает требуемой точности.

Основными характеристиками микрометрического стола являются диапазон перемещения, цена деления, люфт механизма, грузоподъёмность, жёсткость и плавность хода. Для тяжёлых высокоскоростных камер необходимо выбирать столы с достаточной несущей способностью и минимальным прогибом. При этом важно учитывать не только массу камеры, но и массу объектива, кабелей и переходных адаптеров.

Недостатком микрометрических столов может быть ограниченный ход и чувствительность к вибрациям при недостаточной жёсткости конструкции. Поэтому они должны устанавливаться на устойчивую базу, а после настройки положение желательно фиксировать стопорными механизмами.

Линейные направляющие

Линейные направляющие обеспечивают перемещение камеры вдоль заданной оси с сохранением ориентации и минимальным боковым смещением. Они могут быть выполнены в виде рельсовых систем, профильных направляющих, шариковых салазок, роликовых кареток или прецизионных линейных модулей.

В системах высокоскоростной видеосъёмки линейные направляющие применяются для настройки расстояния до объекта, регулировки масштаба изображения, перемещения камеры вдоль экспериментальной установки и создания повторяемых позиций съёмки. Они также полезны при многокамерной регистрации, когда требуется точно выдерживать расстояния между камерами.

Ключевыми параметрами линейных направляющих являются прямолинейность хода, жёсткость, допустимая нагрузка, наличие люфта, плавность перемещения и возможность фиксации каретки. Для измерительных задач желательно использовать направляющие с преднатягом, исключающим боковой люфт. При высоких нагрузках предпочтительны профильные рельсовые системы с несколькими каретками.

Линейные направляющие могут сочетаться с микрометрическими винтами или зубчато-реечными механизмами для точной регулировки. В автоматизированных системах они могут оснащаться шаговыми или сервоприводами, что позволяет программно задавать положение камеры.

Поворотные платформы

Поворотные платформы предназначены для регулировки углового положения камеры вокруг вертикальной или другой заданной оси. Они позволяют точно изменять направление оптической оси, выполнять панорамную настройку, совмещать поле зрения с объектом и корректировать ракурс без перемещения всей монтажной системы.

Поворотные платформы особенно важны при съёмке процессов, развивающихся вдоль протяжённой траектории, при настройке нескольких камер на общую область наблюдения, а также при работе с зеркалами и оптическими элементами. В измерительных системах они позволяют задавать углы наблюдения и документировать их значения.

Важными характеристиками поворотной платформы являются диапазон поворота, точность отсчёта, наличие угловой шкалы, плавность вращения, люфт и возможность жёсткой фиксации. Платформы с червячным приводом или микрометрической угловой регулировкой обеспечивают более точное позиционирование, чем простые шарнирные узлы.

При использовании тяжёлых камер необходимо учитывать, что поворотная платформа должна выдерживать не только вертикальную нагрузку, но и момент от вынесенного объектива или кабелей. Недостаточная фиксация может привести к самопроизвольному изменению угла во время эксперимента.

Наклонные платформы

Наклонные платформы обеспечивают регулировку угла камеры относительно горизонтальной или вертикальной плоскости. Они применяются для точного задания угла наблюдения, устранения перекоса изображения, совмещения плоскости фокуса с плоскостью объекта и настройки геометрии съёмки.

В высокоскоростной видеосъёмке наклонные платформы важны при регистрации процессов на наклонных плоскостях, съёмке сверху под углом, анализе движения в определённой координатной плоскости и работе с оптическими схемами, требующими строгой ориентации камеры.

Конструктивно наклонные платформы могут быть выполнены в виде одноосевых или двухосевых узлов, клиновых механизмов, шарнирных платформ с фиксаторами или гониометрических столиков. Для точных задач предпочтительны устройства с угловыми шкалами, микрометрическими винтами и жёсткой блокировкой положения.

Основным ограничением наклонных платформ является возможность смещения центра тяжести при изменении угла. Чем тяжелее камера и объектив, тем выше нагрузка на фиксирующие элементы. Поэтому при наклонной установке необходимо особенно тщательно контролировать затяжку креплений и устойчивость всей конструкции.

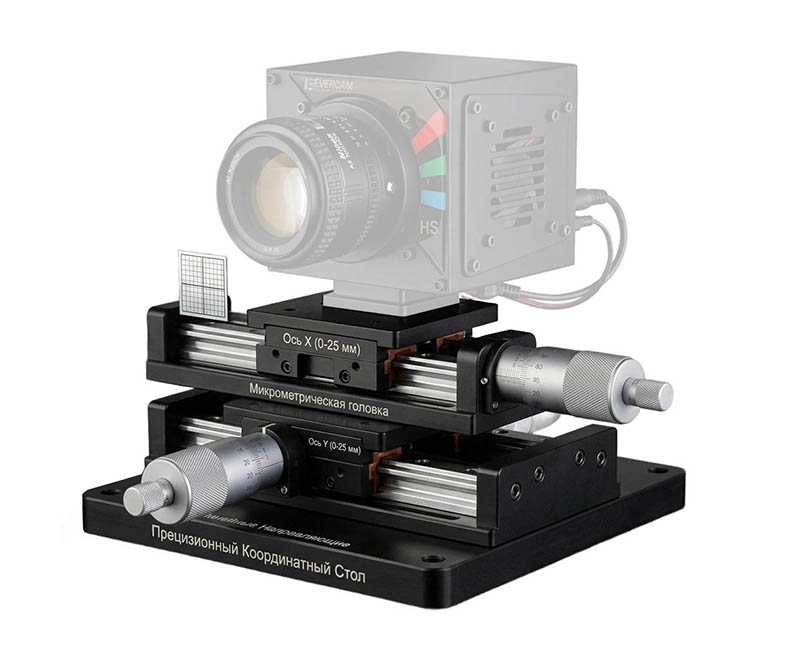

Координатные столики

Координатные столики обеспечивают перемещение камеры или объекта съёмки по двум или трём взаимно перпендикулярным осям. Они объединяют функции линейных направляющих и микрометрической регулировки, позволяя точно настраивать положение в плоскости или пространстве.

В высокоскоростной видеосъёмке координатные столики применяются при настройке макросистем, микросъёмке, калибровке, совмещении поля зрения с малым объектом и точном позиционировании камеры относительно исследуемой зоны. Они особенно полезны, когда требуется перемещение на малые расстояния без изменения угловой ориентации камеры.

Координатные столики могут иметь ручное, микрометрическое или моторизованное управление. Ручные модели подходят для простых задач, микрометрические — для точной настройки, а моторизованные — для автоматизированных экспериментов и сканирования. Важными параметрами являются диапазон хода, разрешение перемещения, люфт, ортогональность осей и грузоподъёмность.

При выборе координатного столика для высокоскоростной камеры необходимо учитывать суммарную массу камеры, объектива, кабелей и адаптеров. Недостаточная жёсткость столика может вызвать наклон верхней платформы, что приводит к изменению ориентации оптической оси.

Уровни

Уровни применяются для выравнивания камеры, платформы, монтажной рамы или координатной системы относительно горизонта. Видеокамеры могут оснащаться встроенными электронными уровнями, однако в экспериментальных установках часто используются внешние пузырьковые, цифровые или прецизионные уровни.

Выравнивание камеры особенно важно при анализе движения в горизонтальной или вертикальной плоскости, при съёмке с последующей геометрической обработкой и при создании многокамерных систем. Наклон камеры может привести к ошибкам интерпретации направления движения и необходимости дополнительной коррекции изображения.

Пузырьковые уровни просты, надёжны и не требуют питания. Цифровые уровни обеспечивают числовое отображение угла наклона и могут использоваться для документирования настройки. Прецизионные уровни применяются при высоких требованиях к точности, например на оптических столах или измерительных стендах.

Уровень должен устанавливаться на базовую поверхность, связанную с корпусом камеры или монтажной платформой. Если поверхность установки не параллельна оптической оси, показания уровня могут не отражать фактической ориентации изображения, поэтому необходима предварительная калибровка взаимного положения.

Угломеры

Угломеры используются для измерения и задания углового положения камеры, платформ, кронштейнов и оптических элементов. Они позволяют контролировать поворот, наклон и ориентацию камеры относительно объекта или базовой системы координат.

В высокоскоростной видеосъёмке угломеры применяются при настройке ракурса, определении углов стереосъёмки, установке зеркал, выравнивании осветителей и документировании экспериментальной схемы. Они могут быть механическими, цифровыми, оптическими или встроенными в поворотные платформы.

Механические угломеры просты и удобны для грубой настройки. Цифровые угломеры обеспечивают более высокую точность и позволяют быстро фиксировать числовые значения. В сложных установках могут использоваться гониометрические платформы, объединяющие функцию регулировки и измерения угла.

Точность угломера должна соответствовать требованиям эксперимента. При широком поле зрения допустимы относительно большие угловые отклонения, тогда как при макросъёмке, длиннофокусной оптике или стереорегистрации даже малые ошибки могут существенно влиять на результат.

Лазерные указатели

Лазерные указатели применяются для визуального наведения оптической оси камеры, обозначения центра поля зрения, выравнивания оборудования и предварительной настройки геометрии съёмки. Они позволяют быстро определить направление камеры или проверить совпадение оси наблюдения с исследуемой зоной.

В высокоскоростной видеосъёмке лазерные указатели особенно полезны при установке камеры в труднодоступных местах, при съёмке через защитные окна, при настройке многокамерных систем и при работе с длиннофокусной оптикой. Они могут быть закреплены параллельно оптической оси камеры или установлены на отдельной регулируемой платформе.

Для точного применения лазерный указатель должен быть откалиброван относительно оптической оси. Если он установлен с угловым смещением, его пятно будет совпадать с центром кадра только на определённой дистанции. Поэтому при разных расстояниях до объекта необходимо учитывать параллакс.

При использовании лазеров следует соблюдать меры безопасности. Даже маломощный лазер может быть опасен при попадании в глаза или при отражении от зеркальных поверхностей. В экспериментальных установках желательно применять лазеры с минимально необходимой мощностью и чётко обозначать направление луча.

Совместное применение аксессуаров

На практике аксессуары точной настройки редко используются изолированно. Чаще всего они объединяются в многокомпонентную систему позиционирования. Например, камера может быть установлена на координатный столик, закреплённый на поворотной платформе, которая в свою очередь размещена на линейной направляющей. Дополнительно могут применяться уровни, угломеры и лазерные указатели для контроля ориентации.

Такой подход обеспечивает высокую гибкость настройки, но увеличивает сложность конструкции. Каждый дополнительный узел может вносить люфт, снижать жёсткость и увеличивать высоту центра масс. Поэтому при проектировании системы необходимо соблюдать баланс между точностью регулировки и механической стабильностью.

Для ответственных задач рекомендуется располагать наиболее жёсткие элементы ближе к основанию, а более точные регулировочные механизмы — ближе к камере, если это не приводит к перегрузке. После завершения настройки все подвижные узлы должны быть зафиксированы.

Требования к жёсткости и отсутствию люфта

Жёсткость аксессуаров точной настройки является одним из главных факторов стабильности изображения. Высокоскоростные камеры часто используются с тяжёлыми объективами, мощными кабелями и дополнительными адаптерами, что создаёт значительные нагрузки на позиционирующие механизмы.

Люфт в микрометрическом столе, направляющей или поворотной платформе приводит к непредсказуемому смещению камеры после регулировки. Это особенно критично при съёмке с большим увеличением, где микрометрические перемещения камеры могут заметно менять кадр. Для уменьшения люфта применяются предварительно нагруженные направляющие, стопорные винты, двойные каретки и прецизионные винтовые пары.

При выборе аксессуаров необходимо учитывать не только паспортную грузоподъёмность, но и жёсткость при реальной конфигурации нагрузки. Вынесенный объектив или кабельный пучок может создавать момент, который превышает условия стандартных испытаний оборудования.

Виброустойчивость

Виброустойчивость системы позиционирования особенно важна при съёмке на испытательных стендах, вблизи движущихся механизмов или при использовании длинных монтажных элементов. Микрометрические столы и направляющие имеют собственные частоты колебаний, которые могут совпадать с внешними воздействиями.

Для повышения виброустойчивости следует использовать массивные основания, короткие силовые контуры, жёсткие соединения и демпфирующие элементы, подобранные под конкретные условия. Необходимо избегать чрезмерно высоких сборок из нескольких платформ, если это не требуется задачей.

Тестовая съёмка неподвижной мишени позволяет выявить вибрации и микросмещения. Если изображение дрожит или контрольные точки смещаются, необходимо усилить крепления, сократить вынос камеры или изменить компоновку аксессуаров.

Метрологические характеристики

К метрологическим характеристикам аксессуаров точной настройки относятся разрешение регулировки, точность перемещения, повторяемость, прямолинейность хода, ортогональность осей, угловая точность и стабильность после фиксации. Эти параметры определяют пригодность аксессуара для измерительных задач.

Микрометрический стол должен обеспечивать предсказуемое перемещение при заданном повороте винта. Линейная направляющая должна сохранять прямолинейность и не изменять угол камеры при перемещении. Поворотная платформа должна иметь минимальный угловой люфт. Координатный столик должен сохранять ортогональность осей.

Для количественных измерений желательно проводить калибровку не только камеры, но и механической системы позиционирования. Это позволяет учитывать реальные погрешности перемещения и повысить достоверность результатов.

Практические рекомендации по выбору аксессуаров

При выборе аксессуаров для точной настройки необходимо исходить из массы камеры, типа объектива, требуемого диапазона регулировки, точности позиционирования и условий эксплуатации. Для лёгких камер могут быть достаточны компактные микрометрические столы и поворотные платформы. Для тяжёлых высокоскоростных камер необходимы усиленные направляющие, жёсткие координатные столики и надёжные переходные пластины.

Если требуется только настройка расстояния до объекта, целесообразно использовать линейную направляющую или микрометрический стол по одной оси. Для совмещения центра кадра с объектом удобен двухосевой координатный столик. Для настройки ракурса необходимы поворотные и наклонные платформы. Для контроля ориентации следует применять уровни, угломеры и лазерные указатели.

Перед началом эксперимента необходимо проверить фиксацию всех узлов, отсутствие люфтов, устойчивость кабелей и положение оптической оси. Для повторяемых экспериментов рекомендуется записывать координаты столов, углы платформ, показания уровней и положение лазерных меток.

Безопасность эксплуатации

Безопасность применения аксессуаров точной настройки связана с предотвращением падения камеры, самопроизвольного перемещения платформ и повреждения оборудования. Все элементы должны иметь грузоподъёмность с запасом, а соединения — надёжную фиксацию.

При установке камеры на наклонной или поворотной платформе необходимо учитывать смещение центра масс. Тяжёлый объектив может создавать момент, способный ослабить крепление или изменить положение камеры. В таких случаях следует использовать дополнительные опоры объектива и страховочные элементы.

Лазерные указатели требуют соблюдения правил оптической безопасности. Их нельзя направлять в глаза, на отражающие поверхности или в зоны, где луч может случайно попасть на персонал. После завершения настройки лазер желательно отключать или закрывать защитной крышкой.

Перспективы развития

Развитие аксессуаров для точной настройки положения высокоскоростных камер связано с повышением точности, автоматизацией и интеграцией с цифровыми системами управления. Всё большее значение приобретают моторизованные координатные столики, программируемые линейные направляющие, цифровые угломеры и платформы с обратной связью по положению.

Перспективным направлением является создание интеллектуальных позиционирующих систем, которые сохраняют координаты камеры, контролируют вибрации, предупреждают о люфтах и автоматически восстанавливают ранее заданные положения. Такие системы особенно полезны при многокамерной съёмке и повторяемых испытаниях.

Также ожидается развитие лёгких и жёстких конструкций на основе композитных материалов, оптимизированных профилей и прецизионных безлюфтовых механизмов. Это позволит повысить стабильность съёмочных систем при сохранении удобства регулировки.
