Кронштейны и монтажные пластины для высокоскоростных видеокамер: конструкция, эксплуатационные требования и влияние на точность видеорегистрации

Высокоскоростные видеокамеры используются для регистрации быстропротекающих процессов, которые невозможно надёжно зафиксировать стандартными средствами видеосъёмки. Такие камеры находят применение в экспериментальной механике, баллистических исследованиях, материаловедении, биомеханике, промышленной диагностике, испытаниях механизмов и анализе динамических процессов. Для получения достоверных данных необходимо обеспечить не только высокие оптические и электронные характеристики камеры, но и стабильность её пространственного положения.

Кронштейны и монтажные пластины выполняют функцию промежуточных механических элементов между корпусом камеры и опорной системой. Они используются для крепления камеры к штативам, рельсовым направляющим, лабораторным стойкам, координатным столам, защитным кожухам, роботизированным платформам и многокамерным установкам. В отличие от вспомогательной оснастки для обычной видеосъёмки, крепёжные элементы для высокоскоростных камер должны соответствовать повышенным требованиям к жёсткости, точности и надёжности.

Актуальность исследования обусловлена тем, что даже незначительные деформации или люфты в монтажных элементах могут привести к смещению изображения, ошибкам калибровки и снижению точности измерений. Поэтому выбор и проектирование кронштейнов и монтажных пластин должны рассматриваться как часть общей задачи построения стабильной измерительной видеосистемы.

Назначение кронштейнов и монтажных пластин

Кронштейны и монтажные пластины предназначены для механического соединения высокоскоростной видеокамеры с несущей конструкцией. Их основная задача заключается в обеспечении стабильного положения камеры относительно объекта наблюдения. Кроме того, они позволяют адаптировать камеру к различным типам опорных систем и создавать требуемую пространственную конфигурацию съёмки.

Монтажные пластины чаще всего применяются как плоские или профильные элементы с резьбовыми отверстиями, пазами, направляющими и крепёжными точками. Они обеспечивают распределение нагрузки, возможность регулировки положения камеры и совместимость с различными системами крепления. Кронштейны, в свою очередь, позволяют изменять пространственное расположение камеры, устанавливать её под углом, выносить от основной опоры или закреплять на вертикальных и горизонтальных поверхностях.

В многокамерных системах кронштейны и пластины обеспечивают взаимное расположение нескольких камер. Это особенно важно при стереосъёмке, объёмной реконструкции движения и синхронной регистрации процесса с разных направлений. В таких случаях монтажная оснастка должна сохранять геометрию системы в течение всего эксперимента.

Конструктивные особенности

Конструкция кронштейнов и монтажных пластин определяется массой камеры, геометрией корпуса, типом объектива, условиями эксплуатации и требованиями к точности позиционирования. Типовая монтажная пластина представляет собой жёсткую металлическую деталь с системой отверстий и пазов. Отверстия могут быть резьбовыми или сквозными, а продольные пазы позволяют изменять положение камеры вдоль заданной оси.

Кронштейны могут иметь Г-образную, П-образную, угловую, рамную или модульную конструкцию. Г-образные кронштейны применяются для крепления камеры к вертикальным поверхностям или для изменения высоты оптической оси. П-образные и рамные конструкции позволяют охватывать корпус камеры и фиксировать его в нескольких точках, что повышает жёсткость системы. Модульные кронштейны удобны при необходимости быстрой перестройки экспериментальной установки.

Материалы кронштейнов и пластин должны обладать высокой прочностью, стабильностью размеров и устойчивостью к деформации. Наиболее распространены алюминиевые сплавы, нержавеющая сталь и конструкционные стали. Алюминиевые детали обладают малой массой и достаточной жёсткостью для многих задач, тогда как стальные элементы применяются при повышенных нагрузках и вибрациях. Для снижения износа и повышения коррозионной стойкости используются анодирование, оксидирование, порошковое покрытие и другие защитные обработки.

Требования к механической жёсткости

Механическая жёсткость является одним из основных параметров монтажной оснастки для высокоскоростных видеокамер. Недостаточно жёсткий кронштейн может изгибаться под действием массы камеры, объектива или кабелей, вызывая изменение направления оптической оси. Даже если такие смещения малы, они могут быть существенными для задач измерительной съёмки, особенно при большом увеличении или малом поле зрения.

Жёсткость определяется материалом, толщиной элемента, формой сечения, длиной консольного выноса и способом крепления к опоре. Консольные конструкции требуют особого внимания, поскольку при увеличении вылета камеры резко возрастает изгибающий момент. Для повышения жёсткости применяются рёбра усиления, коробчатые профили, дополнительные опоры и многоточечное крепление.

Важным фактором является не только статическая жёсткость, но и динамическая устойчивость. При работе рядом с виброактивным оборудованием кронштейны могут возбуждаться на собственных частотах. Если частота внешних воздействий совпадает с собственной частотой конструкции, амплитуда колебаний возрастает, что приводит к дрожанию изображения. Поэтому в ответственных системах необходимо учитывать динамические характеристики крепёжных элементов.

Грузоподъёмность и распределение нагрузки

Грузоподъёмность кронштейнов и монтажных пластин должна выбираться с учётом полной массы съёмочного узла. В эту массу входят камера, объектив, адаптеры, фильтры, осветительные или защитные элементы, кабели, охлаждающие модули и дополнительные крепления. При этом важно учитывать не только массу, но и положение центра тяжести.

Высокоскоростные камеры часто оснащаются крупными объективами, что приводит к смещению центра масс вперёд. В результате на монтажную пластину и кронштейн действует изгибающий момент. Если камера закреплена только в одной точке, возможно её постепенное проворачивание или микросмещение относительно крепёжного винта. Для предотвращения этого применяются удлинённые пластины, опоры под объектив, противоскользящие поверхности и дополнительные фиксаторы.

Распределение нагрузки должно быть равномерным. Использование нескольких крепёжных точек снижает локальные напряжения и уменьшает риск повреждения корпуса камеры. При монтаже тяжёлых камер рекомендуется применять пластины с увеличенной площадью контакта и крепёжные элементы соответствующего класса прочности.

Совместимость с корпусами высокоскоростных камер

Высокоскоростные видеокамеры могут иметь различные варианты монтажных интерфейсов. На корпусах часто предусмотрены резьбовые отверстия на нижней, верхней и боковых поверхностях. Некоторые модели имеют сетку крепёжных отверстий, позволяющую устанавливать камеру в разных ориентациях. Монтажная пластина должна соответствовать расположению этих отверстий и не создавать препятствий для подключения кабелей, вентиляции и доступа к органам управления.

Особое значение имеет правильный подбор винтов. Длина винта должна соответствовать глубине резьбового отверстия. Слишком короткий винт может не обеспечить надёжного соединения, а слишком длинный способен повредить корпус или внутренние элементы камеры. При использовании нескольких винтов необходимо обеспечить равномерную затяжку, чтобы избежать перекоса корпуса.

Совместимость также включает возможность установки камеры с объективами различного размера. Если объектив выступает за габариты корпуса, монтажная пластина должна обеспечивать достаточный зазор и возможность балансировки. В некоторых случаях требуется согласование положения оптической оси с высотой рельсовой системы или оптического стола.

Влияние на стабильность изображения

Стабильность изображения при высокоскоростной съёмке зависит от всей механической цепи: основания, штатива, головки, кронштейна, монтажной пластины и соединения с камерой. Если хотя бы один элемент имеет люфт или недостаточную жёсткость, это может проявиться в виде смещения кадра, вибрационного размытия или нестабильности масштаба.

Хотя высокоскоростная съёмка обычно выполняется с короткой выдержкой, механические колебания камеры всё равно влияют на последовательность кадров. При количественной обработке видеоданных такие колебания могут восприниматься как движение объекта, что приводит к ошибкам при расчёте координат, скоростей и деформаций. Особенно чувствительны к этому методы цифровой корреляции изображений, трекинга частиц и стереоскопической реконструкции.

Жёсткая монтажная система уменьшает паразитные перемещения камеры и повышает достоверность результатов. Поэтому при проектировании установки необходимо рассматривать кронштейны и пластины не как второстепенную оснастку, а как часть измерительного тракта.

Повторяемость позиционирования

В экспериментальных исследованиях часто требуется многократная установка камеры в одно и то же положение. Это может быть связано с обслуживанием оборудования, заменой объективов, изменением конфигурации стенда или проведением серии испытаний. Кронштейны и монтажные пластины должны обеспечивать повторяемость позиционирования, если камера снимается и устанавливается повторно.

Для повышения повторяемости применяются базирующие штифты, направляющие пазы, упорные поверхности, шкалы положения и фиксированные адаптеры. Простое крепление одним винтом не всегда обеспечивает достаточную воспроизводимость, так как камера может повернуться на небольшой угол вокруг точки крепления. Использование двух и более крепёжных точек существенно снижает этот риск.

Повторяемость можно оценивать с помощью калибровочной мишени. После каждого снятия и повторного монтажа камеры анализируется смещение контрольных точек на изображении. Такой подход позволяет количественно определить пригодность монтажной оснастки для измерительных задач.

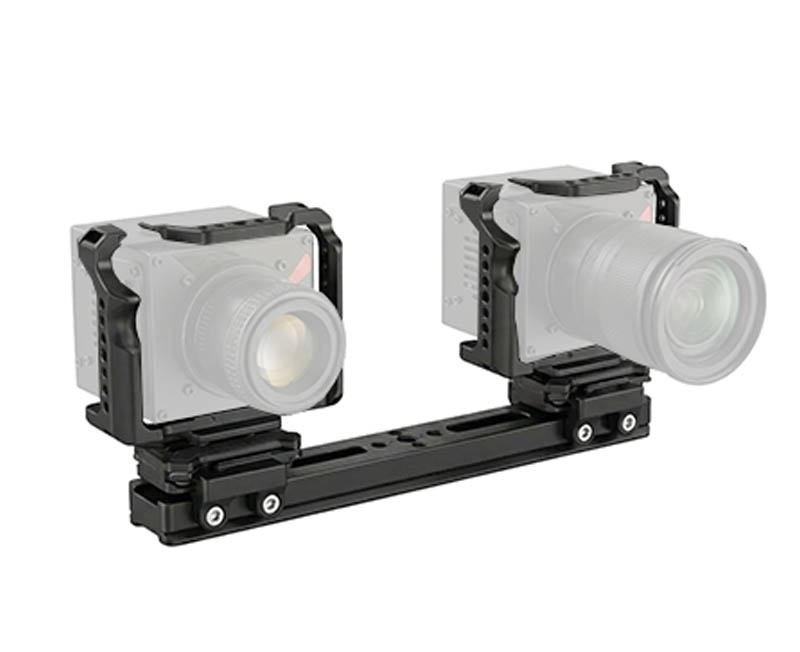

Кронштейны для многокамерных систем

Многокамерные высокоскоростные системы применяются для пространственного анализа движения, стереовидеосъёмки, регистрации процессов с разных направлений и повышения информативности эксперимента. В таких системах кронштейны и монтажные пластины должны обеспечивать стабильное взаимное положение камер.

При стереосъёмке важны базовое расстояние между камерами, углы схождения оптических осей и жёсткая фиксация каждого корпуса. Любое изменение положения одной камеры относительно другой нарушает калибровку системы. Поэтому многокамерные кронштейны часто выполняются в виде общей рамы или пластины с двумя и более посадочными местами.

Для камер, установленных параллельно, важна точность выравнивания оптических осей. Для камер, направленных под углом, требуется надёжная фиксация углового положения. В обоих случаях конструкция должна исключать взаимное смещение камер при вибрациях и механических воздействиях.

Кабельная разгрузка и вспомогательные элементы

Высокоскоростные камеры обычно требуют подключения кабелей питания, синхронизации, передачи данных и управления. Эти кабели могут быть достаточно жёсткими и тяжёлыми, особенно при использовании высокоскоростных интерфейсов. Если кабели не закреплены, они создают дополнительные нагрузки на камеру и монтажную пластину.

Кронштейны и монтажные пластины могут включать элементы кабельной разгрузки: зажимы, отверстия для стяжек, направляющие каналы и крепёжные точки для кабельных держателей. Разгрузка кабелей уменьшает риск смещения камеры, повреждения разъёмов и нарушения синхронизации съёмки.

Дополнительными элементами могут быть крепления для подсветки, датчиков синхронизации, защитных экранов, лазерных указателей и калибровочных приспособлений. Однако добавление вспомогательного оборудования увеличивает массу и может изменить распределение нагрузок, что должно учитываться при проектировании монтажной системы.

Методы испытаний монтажной оснастки

Оценка качества кронштейнов и монтажных пластин должна включать как статические, так и динамические испытания. Статическая проверка предполагает контроль прогиба под нагрузкой, проверку прочности резьбовых соединений и оценку устойчивости к проворачиванию камеры. Для этого могут использоваться индикаторы перемещения, контрольные грузы и калибровочные мишени.

Динамическая проверка направлена на выявление вибраций и резонансных эффектов. Камера фиксируется на монтажной системе, после чего выполняется съёмка неподвижной мишени при различных условиях внешнего воздействия. Анализ последовательности кадров позволяет определить амплитуду и характер смещений изображения.

Также важна проверка повторяемости. Камера многократно устанавливается на одну и ту же пластину или кронштейн, а затем оценивается изменение положения контрольных точек. Результаты таких испытаний позволяют определить, подходит ли данная оснастка для высокоточных измерительных задач.

Практические рекомендации по выбору

При выборе кронштейнов и монтажных пластин для высокоскоростных видеокамер необходимо учитывать массу камеры, тип объектива, условия эксплуатации и требуемую точность видеорегистрации. Для лёгких камер в стабильных лабораторных условиях могут быть достаточны алюминиевые пластины средней толщины. Для тяжёлых камер, длиннофокусной оптики и виброактивной среды предпочтительны усиленные кронштейны, стальные элементы или конструкции с рёбрами жёсткости.

Следует избегать чрезмерно длинных консольных выносов без дополнительной опоры. Если вынос необходим, конструкция должна иметь усиленное сечение или дополнительную точку крепления. Для измерительных систем рекомендуется использовать не менее двух точек фиксации камеры либо базирующие элементы, предотвращающие поворот корпуса.

Особое внимание следует уделять совместимости с кабелями и охлаждением камеры. Монтажная пластина не должна перекрывать вентиляционные отверстия и разъёмы. Кабели должны быть закреплены на опорной конструкции, а не свободно висеть на разъёмах камеры.

Перспективы развития

Развитие кронштейнов и монтажных пластин для высокоскоростных видеокамер связано с повышением точности, модульности и интеграции с автоматизированными системами. Перспективными являются конструкции с прецизионными базирующими элементами, встроенными шкалами, датчиками положения и средствами контроля затяжки.

Также ожидается расширение применения лёгких высокопрочных материалов, включая авиационные алюминиевые сплавы, титановые элементы и композитные структуры. Такие материалы позволяют уменьшить массу монтажной системы без снижения жёсткости. В автоматизированных комплексах могут применяться интеллектуальные монтажные платформы, способные передавать данные о положении камеры и состоянии фиксации в систему управления экспериментом.
