Аксессуары для кабельной организации систем высокоскоростной видеосъёмки: конструктивные решения, эксплуатационные требования и влияние на надёжность видеорегистрации

Высокоскоростная видеосъёмка является сложным техническим процессом, в котором качество результата определяется не только характеристиками камеры, объектива, освещения и программного обеспечения, но и состоянием всей вспомогательной инфраструктуры. Одним из важных элементов такой инфраструктуры является кабельная организация. Высокоскоростные камеры обычно подключаются к системам питания, управления, синхронизации, передачи данных, внешним накопителям, осветительным устройствам и датчикам. В результате вокруг камеры формируется разветвлённая кабельная сеть, требующая надёжной фиксации и рационального размещения.

Кабели в системах высокоскоростной видеосъёмки могут обладать значительной жёсткостью, массой и ограниченным допустимым радиусом изгиба. При неправильной прокладке они способны создавать механическую нагрузку на корпус камеры, смещать оптическую ось, вызывать вибрации, повреждать разъёмы или мешать работе оператора. Кроме того, неорганизованные кабельные трассы повышают риск случайного отсоединения, зацепления, перегиба и нарушения передачи данных.

Аксессуары для кабельной организации позволяют упорядочить кабельные линии, снизить механические нагрузки, повысить безопасность установки и обеспечить повторяемость условий съёмки. В задачах измерительной высокоскоростной видеосъёмки это особенно важно, поскольку даже небольшое смещение камеры или нарушение синхронизации может привести к потере экспериментальных данных.

Назначение аксессуаров для кабельной организации

Основное назначение аксессуаров для кабельной организации заключается в фиксации, направлении, защите и разгрузке кабелей, подключённых к камере и вспомогательному оборудованию. Они позволяют сформировать стабильные кабельные трассы, исключить произвольное перемещение проводов и снизить нагрузку на разъёмы.

В системах высокоскоростной видеосъёмки аксессуары кабельной организации выполняют несколько функций. Они обеспечивают механическую защиту кабелей от перегиба и растяжения, предотвращают случайное отсоединение, упрощают обслуживание оборудования, повышают электробезопасность и уменьшают вероятность помех, связанных с неправильной прокладкой сигнальных и силовых линий.

Кроме того, кабельная организация способствует сохранению геометрической стабильности съёмочной системы. Если тяжёлый или жёсткий кабель свободно свисает с камеры, он может создавать крутящий или изгибающий момент, изменяющий положение камеры после настройки. Разгрузочные аксессуары позволяют перенести эту нагрузку с разъёма и корпуса камеры на несущую конструкцию.

Особенности кабельной инфраструктуры высокоскоростных камер

Высокоскоростные камеры отличаются повышенными требованиями к передаче данных и синхронизации. В зависимости от модели и режима работы они могут использовать интерфейсы Ethernet, CoaXPress, Camera Link, USB, оптоволоконные линии, сигнальные кабели запуска, кабели питания и соединения с внешними модулями памяти. Каждый тип кабеля имеет свои ограничения по длине, гибкости, радиусу изгиба и устойчивости к помехам.

Высокая скорость передачи данных требует стабильного контакта и качественного экранирования. Даже кратковременное нарушение соединения может привести к потере кадров, ошибкам записи или сбою синхронизации. Поэтому кабели должны быть проложены таким образом, чтобы исключить натяжение, вибрацию и механическое воздействие на разъёмы.

В условиях интенсивного освещения и плотной компоновки оборудования кабели также могут создавать нежелательные тени, попадать в поле зрения камеры или мешать установке защитных экранов. Рациональная организация трасс позволяет освободить рабочую зону, снизить риск повреждений и обеспечить удобный доступ к камере.

Кабельные держатели

Кабельные держатели предназначены для фиксации одного или нескольких кабелей на стойках, монтажных пластинах, рамах, штативах, стендах или корпусах оборудования. Они могут иметь форму скоб, зажимов, кронштейнов, направляющих колец или регулируемых фиксаторов.

В системах высокоскоростной видеосъёмки кабельные держатели применяются для создания стабильной траектории кабелей от камеры к управляющему оборудованию. Они уменьшают свободную длину кабеля, предотвращают его раскачивание и исключают передачу нагрузки на разъём камеры. Особенно важны держатели вблизи камеры, где требуется сформировать разгрузочную петлю и зафиксировать кабель на несущей конструкции.

Кабельные держатели должны обеспечивать надёжную фиксацию без чрезмерного сдавливания кабеля. Это особенно важно для оптоволоконных и высокочастотных кабелей, которые чувствительны к перегибам и деформации оболочки. В ответственных системах применяются держатели с мягкими вставками, регулируемым прижимом и защитой от перетирания.

Кабельные стяжки

Кабельные стяжки являются одним из наиболее распространённых и простых средств кабельной организации. Они используются для объединения кабелей в пучки, фиксации трасс и временного крепления к монтажным элементам. Стяжки могут быть пластиковыми, металлическими, многоразовыми, термостойкими или оснащёнными маркировочными площадками.

Преимущество стяжек заключается в доступности, малой массе и удобстве применения. Однако при использовании в системах высокоскоростной видеосъёмки необходимо учитывать риск чрезмерного затягивания. Слишком сильное сжатие может повредить оболочку кабеля, изменить его геометрию или ухудшить характеристики передачи сигнала.

Для временных экспериментальных установок целесообразно использовать многоразовые стяжки, позволяющие быстро изменять конфигурацию кабельной трассы. В условиях повышенных температур, рядом с мощными источниками света или нагревающимися узлами следует применять термостойкие материалы. Для ответственных кабелей предпочтительны широкие стяжки или стяжки с мягкими прокладками, распределяющими давление по большей площади.

Кабельные клипсы

Кабельные клипсы применяются для быстрой фиксации кабелей на плоских поверхностях, направляющих, стойках или монтажных панелях. Они могут быть самоклеящимися, винтовыми, защёлкивающимися или вставными. Клипсы удобны при создании аккуратных трасс на лабораторных стендах и в компактных системах видеорегистрации.

В отличие от стяжек, клипсы часто позволяют быстро извлекать и повторно устанавливать кабель без его повреждения. Это полезно при регулярной перенастройке системы, замене камеры или изменении конфигурации подключения. Клипсы также помогают разделять кабели по назначению, например отделять силовые линии от сигнальных.

Надёжность клипс зависит от способа крепления к основанию. Самоклеящиеся клипсы удобны для лёгких кабелей, но могут терять прочность при нагреве, загрязнении поверхности или длительной эксплуатации. В ответственных установках предпочтительны винтовые или механически фиксируемые клипсы.

Кабельные каналы

Кабельные каналы предназначены для организованной прокладки и защиты нескольких кабелей. Они представляют собой закрытые или открытые профили, внутри которых размещаются кабельные линии. Каналы могут быть пластиковыми, металлическими, перфорированными, гибкими или модульными.

В системах высокоскоростной видеосъёмки кабельные каналы особенно полезны при стационарной установке оборудования. Они обеспечивают защиту кабелей от механических повреждений, упрощают обслуживание и улучшают внешний порядок экспериментальной зоны. Закрытые каналы также уменьшают риск случайного зацепления кабелей оператором или подвижными элементами установки.

При выборе кабельного канала необходимо учитывать количество кабелей, их диаметр, допустимый радиус изгиба и необходимость разделения линий разного назначения. Силовые кабели и чувствительные сигнальные линии желательно прокладывать раздельно или использовать экранированные решения. В местах выхода кабелей из канала должны быть предусмотрены элементы защиты от перегиба.

Гибкие кабельные рукава

Гибкие кабельные рукава используются для объединения и защиты кабелей при сохранении возможности изгиба трассы. Они могут быть выполнены в виде спиральной обмотки, гофрированной трубки, текстильной оплётки, разрезного рукава или энергетической цепи. Такие аксессуары особенно полезны в системах, где кабели должны перемещаться вместе с подвижными частями установки или регулируемыми креплениями.

Гибкие рукава защищают кабели от истирания, случайных ударов, загрязнений и чрезмерного перепутывания. Они также улучшают внешний порядок системы и упрощают перемещение кабельного пучка при перенастройке оборудования. В высокоскоростной видеосъёмке это важно при использовании подвижных стоек, поворотных платформ, регулируемых плеч и выносных консолей.

При выборе гибкого рукава необходимо учитывать минимальный радиус изгиба, совместимость с диаметром кабельного пучка, устойчивость к температуре и механическим воздействиям. Для оптоволоконных линий и высокоскоростных интерфейсов особенно важно исключить резкие изгибы и локальные сдавливания.

Разгрузочные фиксаторы кабеля

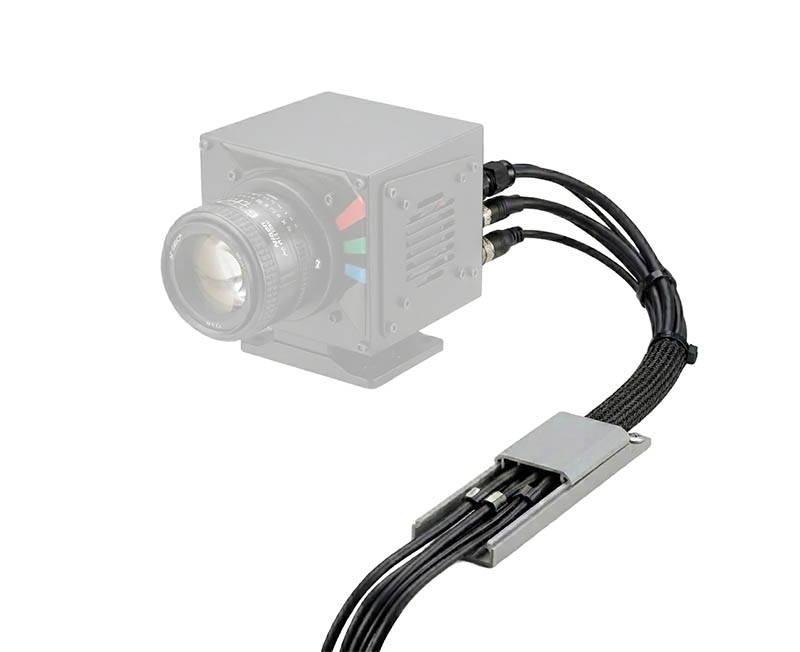

Разгрузочные фиксаторы предназначены для снятия механической нагрузки с разъёмов камеры и передачи её на внешнюю опору. Это один из наиболее важных типов аксессуаров для кабельной организации высокоскоростных камер. Разгрузка особенно необходима при использовании тяжёлых, жёстких или коротких кабелей, а также при съёмке в условиях вибраций.

Принцип работы разгрузочного фиксатора заключается в том, что кабель закрепляется на раме, штативе, монтажной пластине или специальном кронштейне рядом с камерой. Между фиксатором и разъёмом оставляется небольшой свободный участок кабеля, который не создаёт натяжения. В результате случайное движение кабельной трассы не передаётся непосредственно на разъём.

Разгрузочные фиксаторы могут быть выполнены в виде зажимов, скоб, прижимных планок, хомутов с мягкой вставкой или регулируемых кабельных держателей. Они должны удерживать кабель достаточно прочно, но не повреждать его оболочку. Для камер, работающих в измерительных системах, разгрузка кабеля является необходимым условием сохранения стабильного положения камеры.

Элементы маркировки кабелей

Маркировка кабелей упрощает сборку, обслуживание и диагностику систем высокоскоростной видеосъёмки. В сложных установках может использоваться множество кабелей, внешне похожих друг на друга, но выполняющих разные функции. Ошибочное подключение может привести к отказу системы, нарушению синхронизации или повреждению оборудования.

Для маркировки применяются бирки, термоусадочные трубки с надписями, цветовые кольца, маркировочные стяжки и наклейки. Маркировка должна быть устойчивой к истиранию, воздействию температуры, света и загрязнений. В лабораторных системах полезно указывать не только назначение кабеля, но и направление подключения, номер канала, тип сигнала или принадлежность к конкретной камере.

Рациональная маркировка повышает повторяемость экспериментальной сборки. При проведении серии испытаний или переносе оборудования она позволяет быстро восстановить исходную конфигурацию соединений.

Требования к материалам

Материалы аксессуаров для кабельной организации должны соответствовать условиям эксплуатации. В лабораторных системах обычно применяются пластиковые держатели, полиамидные стяжки, алюминиевые кронштейны и резиновые защитные вставки. В промышленных условиях могут потребоваться металлические каналы, стальные хомуты, термостойкие рукава и химически стойкие материалы.

Пластиковые элементы удобны благодаря малой массе, низкой стоимости и простоте монтажа. Однако они могут стареть под действием ультрафиолета, нагрева или механических нагрузок. Металлические элементы обладают высокой прочностью и долговечностью, но требуют защиты кабеля от острых кромок и могут создавать дополнительные электромагнитные или заземляющие особенности.

Мягкие вставки и прокладки должны сохранять эластичность в рабочем диапазоне температур. Если материал становится твёрдым или хрупким, он может повредить кабель или потерять фиксирующую способность. Для систем с мощным освещением следует учитывать нагрев окружающих поверхностей и выбирать термостойкие аксессуары.

Влияние кабельной организации на механическую стабильность камеры

Кабельная организация непосредственно влияет на механическую стабильность камеры. Жёсткий кабель, подключённый без разгрузки, может создавать усилие, достаточное для поворота камеры на шарнирной головке или смещения лёгкого крепления. При высокоскоростной видеосъёмке такие смещения особенно нежелательны, поскольку они фиксируются на видеозаписи и могут исказить результаты анализа.

Даже если камера визуально остаётся неподвижной, кабель может передавать микровибрации от внешнего оборудования, пола или оператора. Эти вибрации проявляются как дрожание изображения или малые периодические смещения контрольных точек. Правильная фиксация кабельной трассы снижает амплитуду таких воздействий.

Наиболее эффективным способом является создание независимой кабельной опоры. Кабель должен быть закреплён на несущей конструкции до подключения к камере, а участок у разъёма должен оставаться свободным от натяжения. При этом свободная петля не должна быть слишком большой, чтобы не раскачиваться и не попадать в поле зрения.

Электромагнитная совместимость и передача данных

Высокоскоростные видеосистемы чувствительны к качеству передачи данных и синхросигналов. Неправильная прокладка кабелей может способствовать возникновению электромагнитных помех, особенно если сигнальные линии проходят рядом с силовыми кабелями, импульсными источниками света, электродвигателями или преобразователями частоты.

Аксессуары кабельной организации должны позволять разделять кабельные трассы по назначению. Сигнальные и силовые линии желательно прокладывать раздельно, избегая длинных параллельных участков при близком расположении. При необходимости используются экранированные кабели, металлические каналы с заземлением и ферритовые элементы подавления помех.

Стабильность передачи данных также зависит от отсутствия механических воздействий на кабель. Перегиб, натяжение или повреждение экрана могут привести к ошибкам передачи, нестабильной работе интерфейса или потере кадров. Поэтому кабельная организация должна сочетать механическую защиту и соблюдение электротехнических требований.

Безопасность эксплуатации

Безопасность кабельной организации включает предотвращение спотыкания, случайного зацепления, повреждения кабелей, перегрева и отключения оборудования. В условиях лабораторных и промышленных испытаний кабели не должны лежать в проходах, пересекать зоны движения механизмов или находиться рядом с острыми кромками.

Кабельные каналы, рукава и держатели позволяют убрать кабели из рабочей зоны и защитить их от внешних воздействий. При прокладке рядом с источниками тепла необходимо использовать термостойкие материалы или сохранять безопасное расстояние. При работе с мощным освещением следует учитывать не только температуру светильников, но и нагрев кабелей от направленного излучения.

Разгрузка разъёмов также является элементом безопасности, поскольку предотвращает внезапное отключение питания или передачи данных. В ответственных экспериментах кабельные соединения должны дополнительно фиксироваться, а критически важные линии — проверяться перед запуском съёмки.

Методы оценки качества кабельной организации

Оценка качества кабельной организации может выполняться визуально, механически и функционально. Визуальная проверка включает оценку аккуратности трасс, отсутствия резких изгибов, натяжения, контакта с подвижными частями и попадания кабелей в поле зрения камеры.

Механическая проверка заключается в контроле разгрузки разъёмов и устойчивости крепления кабелей. При лёгком перемещении кабельной трассы усилие не должно передаваться на камеру. Если при касании кабеля изображение смещается, требуется улучшить фиксацию или изменить схему прокладки.

Функциональная проверка включает тестовую запись, контроль стабильности передачи данных, отсутствие потери кадров и проверку синхронизации. В ответственных системах целесообразно проводить тест при условиях, максимально близких к реальному эксперименту, включая работу освещения, приводов и внешних источников помех.

Практические рекомендации

При организации кабелей высокоскоростной видеосистемы необходимо сначала определить все линии подключения, их назначение, длину, жёсткость и допустимый радиус изгиба. После этого следует сформировать трассы так, чтобы кабели не создавали нагрузки на камеру, не мешали освещению и не пересекали опасные зоны.

Вблизи камеры необходимо использовать разгрузочные фиксаторы. Кабель должен быть закреплён на стойке, раме или монтажной пластине, а у разъёма должна оставаться небольшая ненатянутая петля. Для пучков кабелей следует применять держатели, клипсы, каналы или гибкие рукава, обеспечивающие аккуратную и безопасную прокладку.

Силовые и сигнальные кабели желательно разводить по разным трассам. Все кабели должны быть промаркированы, особенно в многокамерных системах. Перед началом съёмки необходимо проверить фиксацию, отсутствие натяжения и работоспособность всех соединений.

Перспективы развития аксессуаров кабельной организации

Развитие аксессуаров для кабельной организации систем высокоскоростной видеосъёмки связано с повышением модульности, эргономичности и интеграции с монтажными платформами. Перспективными являются быстросъёмные кабельные фиксаторы, регулируемые держатели с контролем усилия прижима, модульные кабельные каналы и гибкие рукава с повышенной стойкостью к температуре и истиранию.

Также можно ожидать развития интеллектуальных кабельных систем, оснащённых датчиками натяжения, перегиба или состояния соединения. Такие решения позволят предупреждать оператора о возможном риске повреждения кабеля или нарушения передачи данных до начала эксперимента.
