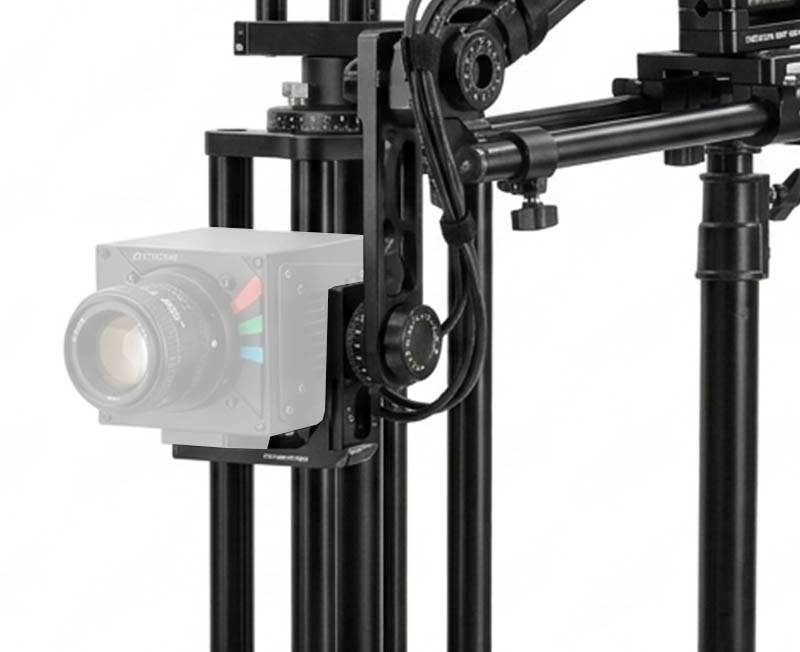

Удлинители и элементы регулировки высоты для высокоскоростной видеосъёмки: центральные колонны, удлинительные штанги, телескопические стойки, поперечные перекладины, выносные консоли и регулируемые плечи

Высокоскоростная видеосъёмка применяется для регистрации процессов, протекающих с высокой скоростью и требующих точного пространственного позиционирования камеры относительно исследуемого объекта. В таких условиях важное значение имеет не только выбор камеры, объектива, освещения и системы синхронизации, но и правильная организация монтажной конструкции. Положение камеры должно обеспечивать требуемый ракурс, масштаб, глубину резкости и сохранение оптической оси в течение всего эксперимента.

Удлинители и элементы регулировки высоты позволяют адаптировать съёмочную систему к различным геометрическим условиям. С их помощью камера может быть поднята над объектом, вынесена за пределы рабочей зоны, смещена относительно основания, ориентирована под заданным углом или установлена в труднодоступном месте. Такие элементы особенно важны при работе с крупногабаритными объектами, испытательными стендами, движущимися механизмами и процессами, требующими нестандартного расположения оптики.

Однако увеличение высоты или выноса камеры связано с повышением требований к жёсткости и устойчивости конструкции. Длинные штанги, консоли и регулируемые плечи могут создавать дополнительные изгибающие моменты, усиливать вибрации и снижать точность позиционирования. Поэтому выбор и применение таких элементов должны основываться на инженерном анализе нагрузок, динамической устойчивости и требований к качеству видеорегистрации.

Назначение удлинителей и элементов регулировки высоты

Основное назначение удлинителей и элементов регулировки высоты заключается в обеспечении необходимого пространственного положения камеры и вспомогательного оборудования. Они позволяют изменять высоту установки, расстояние до объекта, боковое смещение, угол наблюдения и ориентацию оптической оси без полной перестройки всей монтажной системы.

В высокоскоростной видеосъёмке такие элементы применяются для фиксации камер, объективов, осветительных приборов, зеркал, калибровочных мишеней, датчиков синхронизации и кабельных направляющих. В зависимости от задачи они могут использоваться как самостоятельные опорные компоненты или как часть более сложной пространственной рамы.

Важной функцией является обеспечение повторяемости условий съёмки. При проведении серии экспериментов камера должна возвращаться в одно и то же положение с минимальными отклонениями. Для этого регулируемые элементы могут оснащаться шкалами, фиксаторами, ограничителями хода, микрометрическими механизмами и базирующими поверхностями.

Центральные колонны

Центральная колонна представляет собой вертикальный несущий элемент, предназначенный для установки камеры или дополнительных монтажных узлов на заданной высоте. Она может входить в состав штатива, лабораторной стойки, оптической системы или специализированной рамы. Центральная колонна обеспечивает основную вертикальную регулировку и воспринимает значительную часть нагрузки от закреплённого оборудования.

В системах высокоскоростной видеосъёмки центральные колонны должны обладать высокой жёсткостью на изгиб и кручение. Это особенно важно при использовании тяжёлых камер, длиннофокусных объективов или боковых выносных креплений. Недостаточная жёсткость колонны приводит к микроколебаниям оптической оси и ухудшению точности измерений.

Конструктивно центральные колонны могут быть круглыми, профильными, трубчатыми или рельсовыми. Круглые колонны удобны для поворота закреплённых узлов вокруг вертикальной оси, однако требуют надёжных зажимов для предотвращения самопроизвольного вращения. Профильные и рельсовые колонны обеспечивают более высокую устойчивость к проворачиванию и позволяют использовать каретки с направляющими.

Для точной установки высоты центральные колонны могут оснащаться зубчато-реечными, винтовыми или фрикционными механизмами подъёма. В измерительных задачах предпочтительны системы с минимальным люфтом и возможностью фиксации положения после регулировки.

Удлинительные штанги

Удлинительные штанги применяются для увеличения расстояния между опорной конструкцией и камерой или вспомогательным оборудованием. Они позволяют вынести камеру ближе к объекту съёмки, обойти препятствия, создать нестандартный ракурс или установить оптику в зоне, недоступной для стандартного штатива.

Главным инженерным ограничением при использовании удлинительных штанг является увеличение изгибающего момента. Чем больше длина штанги и масса закреплённого оборудования, тем выше нагрузка на соединительные узлы и тем больше риск прогиба или вибраций. Поэтому для высокоскоростной съёмки предпочтительны штанги с повышенной жёсткостью, большим моментом инерции сечения и надёжными фиксирующими зажимами.

Штанги могут изготавливаться из алюминиевых сплавов, стали, углепластика или комбинированных материалов. Алюминиевые штанги обеспечивают хороший баланс массы и жёсткости. Стальные применяются при повышенных нагрузках, но увеличивают массу системы. Углепластиковые элементы обладают высокой удельной жёсткостью и малой массой, однако требуют аккуратного обращения и контроля соединений.

При использовании длинных штанг рекомендуется применять дополнительные опоры, растяжки или распорные элементы. Это позволяет снизить прогиб и повысить динамическую устойчивость всей монтажной схемы.

Телескопические стойки

Телескопические стойки обеспечивают регулируемую высоту установки за счёт выдвижных секций. Они широко применяются в мобильных системах съёмки, лабораторных установках и промышленных условиях, где требуется быстро изменять положение камеры или осветительного оборудования.

Основное преимущество телескопических стоек заключается в широком диапазоне регулировки при относительно компактных размерах в сложенном состоянии. Однако наличие нескольких выдвижных секций увеличивает число соединений и потенциальных источников люфта. Поэтому для высокоскоростной видеосъёмки особенно важны качество фиксаторов, точность сопряжения секций и устойчивость стойки в полностью выдвинутом положении.

Телескопические стойки могут оснащаться винтовыми зажимами, эксцентриковыми фиксаторами, цанговыми механизмами или зубчатыми стопорами. Винтовые фиксаторы обеспечивают высокое усилие прижатия, но требуют больше времени на регулировку. Эксцентриковые механизмы удобны при частой перестройке, однако должны иметь достаточный запас прочности и исключать самопроизвольное ослабление.

При работе с телескопическими стойками следует учитывать, что максимальная высота не всегда соответствует максимальной жёсткости. Чем больше выдвижение секций, тем выше податливость конструкции. Поэтому для точных измерительных задач рекомендуется использовать стойку с минимально необходимым выдвижением или дополнять её распорками.

Поперечные перекладины

Поперечные перекладины используются для горизонтального размещения камер, осветителей и вспомогательных устройств между вертикальными опорами. Они позволяют создавать устойчивые портальные и рамные конструкции, обеспечивать боковое смещение камеры и размещать несколько устройств на одной несущей линии.

В высокоскоростной видеосъёмке поперечные перекладины особенно полезны при необходимости наблюдения объекта сверху, сбоку или под фиксированным углом без установки опоры непосредственно в рабочей зоне. Они также применяются для многокамерных систем, когда требуется закрепить несколько камер с постоянным взаимным расстоянием.

Главным требованием к поперечным перекладинам является сопротивление прогибу. При установке камеры в середине длинной перекладины возникает изгибающая нагрузка, которая может приводить к смещению оптической оси. Для повышения жёсткости применяются профильные балки, двойные перекладины, ферменные конструкции и дополнительные промежуточные опоры.

Поперечные перекладины должны иметь надёжные точки крепления к вертикальным стойкам. Соединения должны исключать проворот и боковое смещение. В ответственных измерительных схемах желательно использовать фиксированные базовые элементы, позволяющие сохранять положение оборудования при повторной сборке.

Выносные консоли

Выносные консоли предназначены для размещения камеры или другого оборудования на расстоянии от основной опоры. Они применяются, когда необходимо вынести камеру над объектом, за пределы защитного ограждения, внутрь установки или в область, где невозможно разместить стандартную стойку.

Консольное крепление является одним из наиболее нагруженных вариантов монтажа, поскольку вся масса оборудования создаёт изгибающий момент на основании консоли. Для высокоскоростной видеосъёмки это требует особенно тщательного расчёта жёсткости, качества фиксации и устойчивости к вибрациям.

Консоли могут быть прямыми, угловыми, шарнирными, усиленными или ферменными. Прямые консоли просты и удобны, но при большой длине подвержены прогибу. Усиленные и ферменные конструкции имеют более высокую жёсткость при умеренной массе. Шарнирные консоли позволяют изменять положение камеры, но требуют надёжной блокировки всех степеней свободы.

Для снижения риска смещения камеры на выносной консоли рекомендуется располагать тяжёлое оборудование как можно ближе к опоре, использовать противовесы, дополнительные растяжки или вторую точку фиксации. При съёмке с большой частотой кадров и высокими требованиями к точности консольные системы должны предварительно проверяться на виброустойчивость.

Регулируемые плечи

Регулируемые плечи представляют собой многозвенные механизмы, позволяющие изменять положение камеры или вспомогательного оборудования по нескольким степеням свободы. Они могут включать шарниры, зажимные узлы, поворотные элементы, телескопические секции и фиксаторы положения.

Преимуществом регулируемых плеч является высокая гибкость настройки. Они позволяют быстро изменять ракурс, обходить препятствия, устанавливать оборудование в труднодоступных местах и корректировать положение без перемещения основной опоры. Это особенно удобно при подготовке сложных экспериментальных схем.

Однако наличие нескольких шарниров и соединений снижает общую жёсткость системы. Каждый шарнир является потенциальным источником люфта и микроперемещений. Поэтому регулируемые плечи должны использоваться с учётом массы оборудования и требований к точности. Для тяжёлых высокоскоростных камер предпочтительны усиленные плечи с механической блокировкой каждого звена.

Регулируемые плечи эффективно применять для крепления лёгких камер, датчиков, небольших осветителей, зеркал или вспомогательных элементов. При установке основной измерительной камеры необходимо убедиться, что плечо сохраняет положение при вибрациях и не изменяет ориентацию после затяжки фиксаторов.

Механическая жёсткость и устойчивость конструкции

Механическая жёсткость является ключевым параметром всех удлинителей и элементов регулировки высоты. Недостаточная жёсткость приводит к прогибам, колебаниям, изменению угла камеры и снижению достоверности видеоданных. Особенно критичны угловые смещения, так как они могут вызывать значительные перемещения изображения даже при малой амплитуде деформации крепления.

Жёсткость конструкции зависит от длины элемента, формы сечения, материала, качества соединений и способа приложения нагрузки. Увеличение длины штанги или консоли резко повышает чувствительность к изгибу. Поэтому при проектировании монтажной схемы следует минимизировать вынос, использовать элементы с высоким моментом инерции сечения и избегать избыточного числа переходников.

Устойчивость также определяется положением центра масс. Если камера вынесена далеко от основания или поднята на большую высоту, возрастает риск опрокидывания и вибраций. Для компенсации применяются широкие основания, противовесы, дополнительные опоры и крепление конструкции к полу, стенду или массивной плите.

Виброустойчивость и влияние на измерения

Высокоскоростная видеосъёмка часто проводится вблизи источников вибраций. Это могут быть испытательные машины, вращающиеся механизмы, ударные устройства, пневматические приводы или работающие производственные линии. Удлинители и регулируемые элементы могут как снижать, так и усиливать влияние таких вибраций в зависимости от своей конструкции.

Длинные стойки, штанги и консоли обладают собственными частотами колебаний. При совпадении частоты внешнего воздействия с собственной частотой элемента возникает резонанс, что приводит к увеличению амплитуды колебаний. В видеозаписи это проявляется как дрожание изображения или периодическое смещение контрольных точек.

Для уменьшения вибраций следует использовать жёсткие соединения, демпфирующие прокладки, короткие силовые контуры и дополнительные опоры. Однако чрезмерно мягкие демпфирующие элементы могут ухудшить точность позиционирования. Поэтому стабилизацию необходимо подбирать с учётом конкретного частотного диапазона внешних воздействий.

Точность регулировки и повторяемость положения

Точность регулировки определяет возможность установить камеру в требуемое положение с минимальной ошибкой. Для высокоскоростной видеосъёмки это особенно важно при работе с малым полем зрения, макрообъективами, стереосистемами и калиброванными измерительными схемами.

Элементы регулировки высоты могут обеспечивать грубую или точную настройку. Грубая регулировка применяется для быстрого позиционирования, а точная — для окончательной ориентации камеры. В более совершенных системах используются шкалы, лимбы, микрометрические винты, рельсовые направляющие и фиксированные упоры.

Повторяемость положения важна при проведении серии испытаний. Если камера снимается или перемещается между экспериментами, монтажная система должна позволять восстановить исходное положение. Для этого применяются механические ограничители, базирующие штифты, маркировка положений и каретки с фиксированными точками остановки.

Материалы и конструктивные исполнения

Материалы удлинителей и регулируемых элементов выбираются с учётом массы, жёсткости, прочности, коррозионной стойкости и условий эксплуатации. Наиболее распространены алюминиевые сплавы, сталь, нержавеющая сталь, углепластик и инженерные пластики.

Алюминиевые сплавы широко используются благодаря малой массе, достаточной жёсткости и удобству механической обработки. Сталь применяется в нагруженных конструкциях, где требуется высокая прочность и минимальный прогиб. Нержавеющая сталь предпочтительна в условиях повышенной влажности, загрязнений или интенсивной эксплуатации.

Углепластик отличается высокой удельной жёсткостью и малой массой, что делает его перспективным материалом для удлинительных штанг и мобильных монтажных систем. Однако соединительные зоны углепластиковых элементов требуют специального проектирования, так как локальные зажимные нагрузки могут повреждать структуру материала.

Конструктивное исполнение элементов может быть трубчатым, профильным, рельсовым или ферменным. Трубчатые элементы удобны и универсальны, профильные обеспечивают лучшую защиту от проворота, рельсовые подходят для точного перемещения кареток, а ферменные конструкции позволяют получить высокую жёсткость при умеренной массе.

Безопасность эксплуатации

Безопасность применения удлинителей и регулируемых элементов имеет особое значение, поскольку высокоскоростные камеры, объективы и осветители могут быть тяжёлыми и дорогостоящими. Отказ крепления способен привести к повреждению оборудования, нарушению эксперимента и возникновению опасной ситуации для персонала.

При установке камеры на высоте или на выносной консоли необходимо использовать крепления с достаточным запасом прочности. Все зажимы, винты и фиксаторы должны быть проверены перед началом съёмки. В ответственных случаях следует применять страховочные тросы, ограничители перемещения и дополнительные механические упоры.

Особое внимание следует уделять устойчивости основания. Высокая стойка с вынесенной камерой может стать неустойчивой даже при небольшой внешней нагрузке. Для предотвращения опрокидывания применяются утяжелители, широкие опоры, крепление к полу или стенду, а также симметричное распределение массы.

Практические рекомендации по применению

При выборе центральных колонн, штанг, стоек, перекладин, консолей и регулируемых плеч необходимо учитывать массу камеры, длину объектива, требуемую высоту, расстояние выноса и наличие внешних вибраций. Чем выше требования к точности измерений, тем более жёсткой и простой должна быть монтажная схема.

Для установки основной высокоскоростной камеры предпочтительно использовать центральные колонны, массивные стойки, рельсовые системы или жёсткие поперечные перекладины. Регулируемые плечи и длинные консоли целесообразно применять только при подтверждённой достаточной жёсткости или для вспомогательного оборудования.

Перед проведением эксперимента рекомендуется выполнить тестовую съёмку неподвижной мишени. Это позволяет выявить дрожание изображения, люфты и слабые соединения. Также необходимо проверить фиксацию кабелей, так как натяжение кабельных линий может смещать камеру или создавать дополнительные вибрации.

Перспективы развития

Перспективы развития удлинителей и элементов регулировки высоты связаны с созданием более жёстких, лёгких и модульных конструкций. Использование композитных материалов, оптимизированных профилей и ферменных схем позволяет уменьшить массу при сохранении высокой устойчивости.

Важным направлением является интеграция датчиков положения, вибрации и усилия затяжки. Такие системы могут автоматически контролировать состояние крепления и предупреждать оператора о возможной нестабильности. Для высокоточных экспериментов перспективны моторизованные стойки и платформы, обеспечивающие программируемую регулировку положения камеры.

Аддитивные технологии также открывают возможности для создания индивидуальных переходников, держателей и усилительных элементов сложной формы. Однако их применение требует обязательной проверки механических характеристик, особенно при работе с тяжёлым оборудованием и высокими требованиями к стабильности.⁠
