Монтажный инструмент систем высокоскоростной видеосъёмки: состав, функциональные требования и влияние на надёжность экспериментальной инфраструктуры

Высокоскоростная видеосъёмка представляет собой технически сложный процесс, требующий точной настройки камеры, оптики, освещения, синхронизации, кабельной инфраструктуры и крепёжных элементов. В отличие от обычной видеорегистрации, высокоскоростные системы часто работают в условиях коротких выдержек, высокой интенсивности освещения, повышенных скоростей передачи данных и строгих требований к повторяемости экспериментальной схемы. В таких условиях монтажный инструмент становится важной частью технического обеспечения.

Монтажный инструмент используется на всех этапах работы с системой: при установке камеры, фиксации объективов и адаптеров, сборке штативных и промышленных креплений, прокладке кабелей, подключении датчиков, обслуживании осветителей и проверке электрических соединений. Неправильно подобранный или низкокачественный инструмент может привести к повреждению резьб, недостаточной затяжке соединений, нарушению контактов, ошибкам передачи данных и снижению надёжности всей системы.

Особую значимость монтажный инструмент приобретает в лабораторных и промышленных установках, где высокоскоростная видеосъёмка применяется для анализа быстропротекающих процессов, испытаний материалов, диагностики механизмов и контроля технологических операций. В таких задачах отказ одного крепёжного или кабельного соединения может привести к потере уникальных видеоданных. Поэтому инструменты, крепёж и расходные материалы должны рассматриваться как элементы обеспечения качества и воспроизводимости эксперимента.

Назначение монтажного инструмента

Основное назначение монтажного инструмента в системах высокоскоростной видеосъёмки заключается в обеспечении точной, безопасной и воспроизводимой сборки оборудования. Инструменты позволяют закреплять камеры, объективы, осветители, датчики, кабельные держатели, защитные элементы, монтажные пластины и электронные модули.

Кроме механической фиксации, монтажный инструмент применяется для подготовки кабельных соединений, обжима контактов, проверки целостности линий, установки маркировки и обслуживания разъёмов. В результате он влияет не только на физическую устойчивость системы, но и на качество передачи данных, синхронизацию и электробезопасность.

Важной функцией монтажного инструмента является снижение риска человеческой ошибки. Наличие правильно подобранных отвёрток, ключей, тестеров и расходных материалов позволяет выполнять монтаж быстрее, аккуратнее и с меньшей вероятностью повреждения оборудования. Особенно это важно при частой перенастройке экспериментальных стендов и использовании дорогостоящих высокоскоростных камер.

Наборы отвёрток

Наборы отвёрток являются базовым элементом монтажного комплекта. Они применяются для установки крепёжных винтов, крышек, адаптерных пластин, кабельных фиксаторов, корпусов датчиков, монтажных рамок и вспомогательных устройств. В системах высокоскоростной видеосъёмки используются отвёртки с прямыми, крестовыми, Torx-, Pozidriv- и другими типами наконечников.

Качество отвёртки определяется точностью профиля наконечника, прочностью материала, эргономикой рукоятки и устойчивостью к износу. Несоответствие профиля отвёртки головке винта приводит к повреждению шлица, срыву крепежа и усложнению последующего обслуживания. Для оборудования с малыми винтами, характерного для промышленных камер и оптических компонентов, особенно важна высокая точность наконечников.

В ответственных соединениях целесообразно использовать динамометрические отвёртки, позволяющие контролировать усилие затяжки. Это предотвращает как недостаточную фиксацию, так и повреждение резьбы в алюминиевых корпусах камер, оптических держателях и монтажных адаптерах. Для работы с электроникой полезны отвёртки с антистатическим исполнением.

Ключи и шестигранные инструменты

Ключи применяются для затяжки гаек, болтов, резьбовых адаптеров, зажимов, шарнирных узлов, штативных площадок и промышленных креплений. В системах высокоскоростной видеосъёмки особенно распространены шестигранные ключи, поскольку многие монтажные пластины, рельсовые системы, кронштейны и оптические стойки используют винты с внутренним шестигранником.

Ключи должны обеспечивать плотное сопряжение с крепёжным элементом. Изношенный или неточный шестигранник может повредить винт и затруднить демонтаж. Для труднодоступных зон применяются угловые, шаровые и удлинённые ключи, однако при использовании шаровых наконечников следует учитывать их меньшую способность передавать высокий момент без риска повреждения.

Для тяжёлых камер, массивной оптики и вибронагруженных креплений предпочтительно использовать динамометрические ключи. Контролируемая затяжка повышает повторяемость монтажа и снижает риск повреждения резьб. При сборке многокомпонентных систем важно равномерно затягивать крепёж, особенно на фланцевых соединениях и переходных пластинах.

Обжимной инструмент

Обжимной инструмент используется для подготовки кабельных соединений, установки наконечников, контактов, разъёмов, клемм и экранирующих элементов. В системах высокоскоростной видеосъёмки кабельная инфраструктура играет критически важную роль, поскольку через неё передаются питание, сигналы синхронизации, данные управления и видеопотоки.

Качественный обжим обеспечивает стабильный электрический контакт, низкое переходное сопротивление и механическую прочность соединения. Некачественный обжим может вызвать прерывистую передачу сигнала, нагрев контакта, ошибку синхронизации или полное отключение оборудования. Особенно критичны соединения в кабелях запуска, питания, Ethernet, коаксиальных линиях и специализированных интерфейсах камер.

Обжимной инструмент должен соответствовать типу контактов и сечению проводника. Универсальные клещи часто непригодны для ответственных соединений, если не обеспечивают точную геометрию обжима. Для профессиональной сборки предпочтительны инструменты с храповым механизмом, сменными матрицами и контролируемым усилием. После обжима соединение должно проходить визуальную и электрическую проверку.

Тестеры кабелей

Тестеры кабелей применяются для проверки целостности линий, правильности распиновки, отсутствия коротких замыканий, обрывов, перепутанных пар и ухудшения контактов. В системах высокоскоростной видеосъёмки тестирование кабелей особенно важно из-за высокой скорости передачи данных и чувствительности синхросигналов.

Для простых задач используются тестеры непрерывности и мультиметры. Для сетевых кабелей применяются тестеры Ethernet, позволяющие проверить пары, экранирование и базовые параметры соединения. Для коаксиальных и высокочастотных линий могут использоваться специализированные измерительные приборы, оценивающие согласование, затухание и качество сигнала.

Кабельный тестер позволяет выявить проблему до начала съёмки, что особенно важно при регистрации редких или невоспроизводимых событий. Даже один плохо обжатый контакт может привести к потере кадров или нарушению синхронизации. Поэтому проверка кабелей должна быть обязательным этапом подготовки высокоскоростной видеосистемы.

Крепёжные элементы

Крепёжные элементы включают винты, болты, гайки, шайбы, шпильки, втулки, переходники, стопорные элементы, хомуты и монтажные пластины. Они обеспечивают механическое соединение компонентов системы и должны соответствовать нагрузкам, типу оборудования и условиям эксплуатации.

В высокоскоростной видеосъёмке широко применяются резьбы 1/4", 3/8", метрические резьбы, фланцевые соединения и специальные промышленные стандарты. Правильный подбор крепежа предотвращает люфт, перекос, повреждение резьбы и самопроизвольное ослабление. В условиях вибраций необходимо использовать стопорные шайбы, контргайки, резьбовые фиксаторы или дополнительные точки крепления.

Особое внимание следует уделять длине винтов. Слишком короткий винт не обеспечивает достаточного зацепления, а слишком длинный может упереться в корпус камеры, повредить внутренние элементы или создать неплотное соединение. Для ответственных монтажных операций желательно иметь набор крепежа разных типоразмеров и материалов.

Монтажные расходные материалы

Монтажные расходные материалы включают кабельные стяжки, термоусадочные трубки, изолирующие материалы, маркировочные бирки, защитные оплётки, липучки, клейкие площадки, стопорные составы, чистящие салфетки и контактные очистители. Эти элементы обеспечивают аккуратность, безопасность и долговечность сборки.

Кабельные стяжки и липучки используются для организации кабелей, но должны применяться без чрезмерного сдавливания. Термоусадочные трубки обеспечивают изоляцию, защиту и маркировку соединений. Маркировочные материалы позволяют быстро идентифицировать кабели и разъёмы, что особенно важно в многокамерных системах.

Резьбовые фиксаторы применяются для предотвращения самоотвинчивания крепежа, однако их следует использовать с осторожностью. Слишком сильный фиксатор может затруднить обслуживание или повредить мелкие резьбы. Контактные очистители и безворсовые материалы помогают поддерживать электрические и оптические соединения в рабочем состоянии.

Требования к качеству монтажного инструмента

К монтажному инструменту для высокоскоростных видеосистем предъявляются требования точности, надёжности, эргономичности, совместимости и долговечности. Инструмент должен соответствовать размерам крепежа, типам разъёмов и материалам оборудования. Использование неподходящих инструментов повышает риск повреждения дорогостоящих компонентов.

Точность особенно важна для мелких винтов, оптических адаптеров и промышленных разъёмов. Прочность инструмента необходима при работе с тяжёлыми креплениями, штативными головками и металлическими рамами. Эргономика влияет на качество сборки, поскольку неудобный инструмент может привести к неправильному усилию затяжки или случайному повреждению деталей.

Для профессиональных систем желательно формировать специализированный монтажный комплект, включающий как универсальные инструменты, так и инструменты под конкретные стандарты камер, объективов, кабелей и крепёжных систем.

Контроль усилия затяжки

Контроль усилия затяжки является важным фактором надёжности систем высокоскоростной видеосъёмки. Недостаточная затяжка приводит к люфту, вибрациям и смещению оборудования. Чрезмерная затяжка может повредить резьбу, деформировать корпус камеры, сорвать головку винта или нарушить плоскостность монтажной поверхности.

Динамометрические отвёртки и ключи позволяют обеспечить повторяемую затяжку. Это особенно важно при установке камер на переходные пластины, креплении тяжёлой оптики, сборке фланцевых соединений и монтаже промышленных кронштейнов. Для каждого типа соединения желательно учитывать рекомендации производителя оборудования и свойства материала.

В лабораторной практике полезно фиксировать применяемые моменты затяжки для повторяемых конфигураций. Это позволяет быстрее восстанавливать установку и снижает вероятность ошибок при смене оператора.

Кабельная диагностика и профилактика отказов

Кабели являются одной из наиболее уязвимых частей высокоскоростной видеосистемы. Они подвергаются изгибам, натяжению, вибрациям, тепловому воздействию и многократному подключению. Поэтому монтажный комплект должен включать средства диагностики и профилактики кабельных отказов.

Тестеры кабелей позволяют обнаруживать обрывы, короткие замыкания, перепутанные контакты и нестабильные соединения. Обжимной инструмент и расходные материалы позволяют восстанавливать или изготавливать кабели под конкретную установку. Кабельные фиксаторы и стяжки снижают нагрузку на разъёмы и предотвращают случайное отключение.

Профилактическая проверка кабелей перед съёмкой особенно важна при работе с уникальными событиями. Если процесс нельзя повторить, отказ кабеля приводит к полной потере данных. Поэтому диагностический этап должен быть включён в стандартную процедуру подготовки.

Влияние инструмента на механическую стабильность системы

Механическая стабильность камеры, объектива и дополнительного оборудования во многом зависит от качества монтажа. Даже высококачественные крепления не обеспечат нужной жёсткости, если они установлены неподходящим инструментом, затянуты неравномерно или соединены повреждённым крепежом.

Правильно подобранные отвёртки и ключи позволяют добиться плотного контакта между монтажными поверхностями. Динамометрический инструмент снижает вероятность перетяжки и недотяжки. Наличие качественного крепежа и переходников позволяет исключить люфты и перекосы.

В результате монтажный инструмент оказывает прямое влияние на стабильность изображения. При недостаточно жёстком креплении камера может смещаться под действием кабелей, вибраций или массы объектива, что снижает точность анализа высокоскоростной записи.

Организация монтажного комплекта

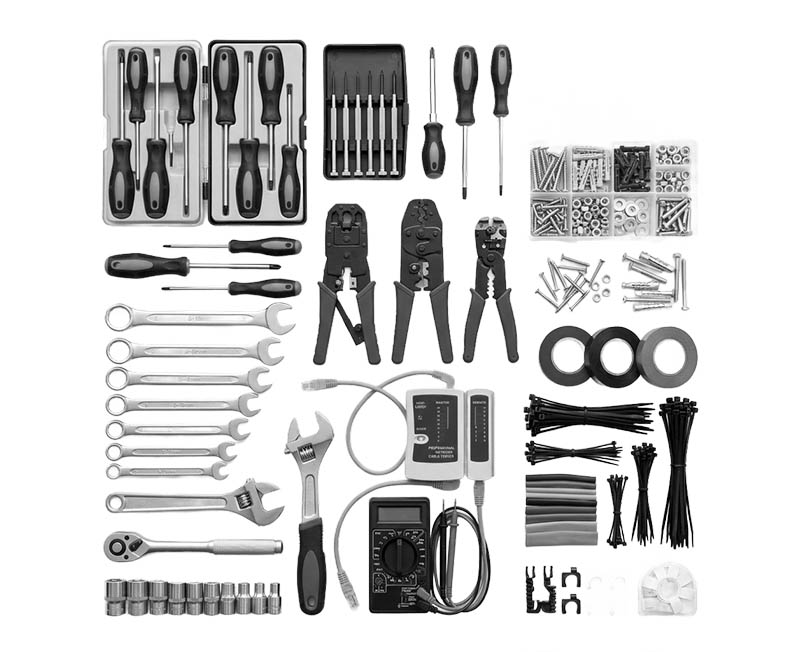

Монтажный комплект для систем высокоскоростной видеосъёмки должен быть структурирован и доступен оператору. В него целесообразно включать набор точных отвёрток, шестигранные ключи, гаечные ключи, динамометрический инструмент, обжимные клещи, сменные матрицы, тестеры кабелей, мультиметр, набор крепежа и расходные материалы.

Инструменты должны храниться в маркированных секциях или кейсах. Это снижает время подготовки и уменьшает риск потери мелких элементов. Крепёж желательно сортировать по типоразмерам, длине и типу резьбы. Расходные материалы должны регулярно пополняться.

Для сложных установок полезно иметь отдельные комплекты для механического монтажа, кабельных работ и диагностики. Такой подход упрощает обслуживание и позволяет нескольким специалистам одновременно выполнять подготовку системы.

Безопасность при использовании монтажного инструмента

Безопасность монтажных работ включает предотвращение повреждения оборудования, травмирования персонала, коротких замыканий и падения компонентов. Перед началом работ необходимо отключать питание тех узлов, которые могут быть повреждены при подключении или обжиме кабелей.

При работе с тяжёлыми камерами, осветителями и оптикой следует использовать временные опоры или страховочные элементы. Нельзя удерживать тяжёлое оборудование только одним частично закрученным винтом во время настройки. При использовании режущих инструментов, термоусадки и химических очистителей необходимо соблюдать соответствующие меры предосторожности.

Все инструменты должны находиться в исправном состоянии. Повреждённые ключи, изношенные отвёртки и неисправные обжимные клещи повышают риск аварийной ситуации и должны быть заменены.

Методы оценки качества монтажных работ

Качество монтажных работ оценивается по механической жёсткости, отсутствию люфтов, корректности кабельных соединений, аккуратности трассировки и стабильности работы системы. После сборки необходимо провести визуальную проверку всех креплений, оценить затяжку винтов, проверить разгрузку кабелей и убедиться в отсутствии контакта проводов с подвижными или нагревающимися элементами.

Электрическая проверка включает тестирование кабелей, контроль правильности распиновки и проверку стабильности связи между камерой и управляющим устройством. Функциональная проверка проводится путём тестовой записи и анализа стабильности изображения, синхронизации и передачи данных.

Для повторяемых экспериментов целесообразно вести журнал монтажных операций, включающий сведения о применённых адаптерах, крепеже, кабелях и особенностях настройки. Это повышает воспроизводимость и облегчает последующую диагностику.

Практические рекомендации

Монтажный инструмент следует подбирать с учётом конкретного оборудования и условий эксплуатации. Для точных камер и оптических компонентов необходимы качественные отвёртки и ключи с точными профилями. Для тяжёлых узлов следует использовать динамометрический инструмент и крепёж с достаточным запасом прочности.

Все кабельные соединения необходимо проверять тестерами до начала съёмки. Обжим кабелей следует выполнять только инструментом, соответствующим типу контактов. Кабели нужно маркировать, фиксировать и разгружать вблизи разъёмов.

Крепёжные элементы должны соответствовать резьбе, длине и материалу ответных деталей. Не рекомендуется использовать случайный крепёж неизвестного происхождения в ответственных соединениях. Расходные материалы должны быть качественными и совместимыми с температурными, механическими и электрическими условиями работы.

Перспективы развития монтажного инструмента

Развитие монтажного инструмента для систем высокоскоростной видеосъёмки связано с повышением точности, цифровизацией контроля и интеграцией с процедурами качества. Перспективными являются электронные динамометрические инструменты с регистрацией момента затяжки, интеллектуальные кабельные тестеры, модульные обжимные системы и расходные материалы с повышенной стойкостью к температуре и вибрациям.

Также можно ожидать развития специализированных монтажных комплектов для конкретных типов высокоскоростных камер и промышленных интерфейсов. Такие комплекты будут включать адаптированный крепёж, кабельные фиксаторы, диагностические средства и инструменты, необходимые для быстрой и безопасной сборки.

Интеграция монтажных операций с цифровой документацией позволит автоматически фиксировать параметры сборки, результаты тестирования кабелей и состояние крепёжных соединений. Это особенно важно для измерительных лабораторий и производственных систем контроля качества.
