Крепления для дополнительного оборудования высокоскоростной видеосъёмки: конструктивные решения, эксплуатационные требования и влияние на качество экспериментальной регистрации
Высокоскоростная видеосъёмка представляет собой комплексный метод регистрации быстропротекающих процессов, в котором камера является только одним из элементов измерительной системы. Для получения качественного изображения и достоверных данных требуется использование дополнительного оборудования: мощных источников света, синхронизирующих устройств, оптических компонентов, защитных элементов, кабельной инфраструктуры и измерительной оснастки. Надёжное крепление этих компонентов имеет принципиальное значение для стабильности всей системы.
В отличие от обычной видеосъёмки, высокоскоростная регистрация часто проводится при коротких выдержках, высокой интенсивности освещения, ограниченном поле зрения и повышенных требованиях к точности геометрии. Малейшее смещение осветителя, датчика или калибровочного элемента может изменить условия съёмки, нарушить синхронизацию или ухудшить качество изображения. Поэтому крепления для дополнительного оборудования следует рассматривать не как вспомогательные детали, а как функциональные элементы экспериментальной установки.
Актуальность темы обусловлена ростом сложности высокоскоростных видеосистем, применяемых в научных исследованиях, инженерных испытаниях, производственном контроле и технической диагностике. Современные установки всё чаще включают несколько камер, множество осветительных модулей, датчики запуска, внешние контроллеры и элементы защиты. Это требует применения продуманной, жёсткой, безопасной и модульной монтажной инфраструктуры.
Назначение креплений для дополнительного оборудования
Крепления для дополнительного оборудования предназначены для фиксации, позиционирования, ориентации и защиты вспомогательных компонентов высокоскоростной видеосистемы. Они обеспечивают пространственную согласованность между камерой, объектом съёмки, источниками света, датчиками и другими элементами установки.
Основные функции таких креплений включают удержание оборудования в заданном положении, возможность регулировки угла и расстояния, обеспечение повторяемости установки, снижение вибраций, разгрузку кабелей и повышение безопасности эксплуатации. В ряде случаев крепления также выполняют роль тепловых или электрических изоляторов, защитных барьеров или элементов интеграции с лабораторными стендами.
Для измерительных задач особенно важна стабильность положения дополнительного оборудования. Например, изменение угла светового потока может повлиять на видимость контрольных меток, а смещение датчика синхронизации может привести к изменению момента запуска записи. Поэтому крепления должны обеспечивать не только механическую прочность, но и стабильность параметров экспериментальной схемы во времени.
Крепления для осветительного оборудования
Осветительное оборудование является одним из наиболее важных компонентов высокоскоростной видеосъёмки. Поскольку короткая экспозиция значительно уменьшает количество света, попадающего на матрицу камеры, для получения качественного изображения применяются мощные светодиодные, импульсные, лазерные или специализированные источники света. Их крепления должны обеспечивать точное направление светового потока и устойчивость к нагрузкам.

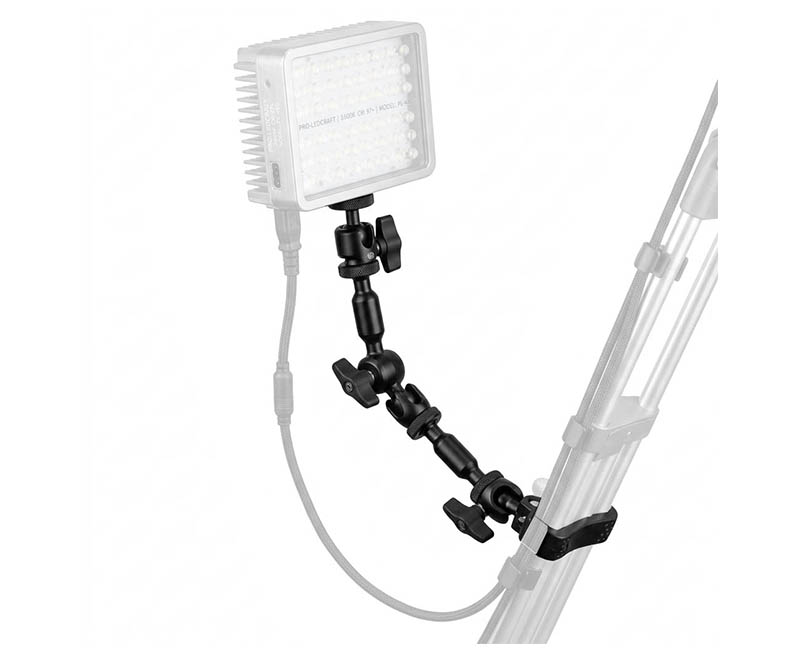

Наиболее распространены поворотные, шарнирные, винтовые, рельсовые и штативные крепления для осветителей. Поворотные крепления позволяют изменять угол освещения относительно объекта съёмки, формируя боковую, фронтальную, контровую или комбинированную схему света. Шарнирные узлы удобны при необходимости быстрой перенастройки, однако должны иметь надёжную блокировку, исключающую самопроизвольное изменение положения.
Крепления для осветителей должны учитывать массу прибора, тепловыделение, центр тяжести и направление кабельных линий. При установке мощных светодиодных модулей необходимо предусматривать термостойкие материалы, достаточную вентиляцию и безопасное расстояние от чувствительных элементов. Нестабильное крепление осветителя может привести к изменению яркости, появлению бликов, теней и ухудшению повторяемости условий съёмки.
Крепления для датчиков синхронизации
Датчики синхронизации применяются для запуска высокоскоростной камеры, согласования записи с внешними событиями и управления осветительными импульсами. К ним относятся оптические, индуктивные, контактные, акустические, лазерные и другие типы датчиков. Их положение относительно объекта или механизма часто определяет точность момента срабатывания.
Крепления для датчиков должны обеспечивать точную ориентацию чувствительной зоны и устойчивость к внешним воздействиям. В отличие от крупных осветителей, датчики обычно имеют меньшую массу, но требуют более высокой точности позиционирования. Для их установки применяются малогабаритные кронштейны, регулируемые держатели, магнитные основания, шарнирные рычаги, рельсовые каретки и микрометрические позиционеры.
Особое внимание следует уделять исключению случайного смещения датчика между испытаниями. Если датчик запуска меняет положение, момент начала записи может отличаться от заданного, что снижает сопоставимость результатов. В ответственных экспериментах целесообразно использовать фиксированные упоры, шкалы положения и жёсткие базирующие поверхности.
Крепления для оптических элементов
В высокоскоростной видеосъёмке могут использоваться дополнительные оптические элементы: зеркала, фильтры, рассеиватели, поляризаторы, светоделительные элементы, линзы и защитные стёкла. Их крепления должны обеспечивать точное расположение относительно оптической оси и исключать паразитные перемещения.
Крепления для зеркал и фильтров часто выполняются в виде рамок, поворотных держателей, оптических стоек или рельсовых узлов. Для зеркал особенно важна угловая стабильность, поскольку малое изменение угла отражающей поверхности приводит к значительному смещению изображения или светового пучка. Для фильтров и защитных стёкол важно отсутствие перекоса, загрязнений и нежелательных отражений.
Материалы креплений оптических элементов должны минимизировать блики и паразитное рассеяние. Поэтому часто применяются матовые чёрные покрытия, анодирование и антибликовые поверхности. При работе с мощными источниками света необходимо учитывать нагрев оптических компонентов и термическую стабильность крепёжной конструкции.
Крепления для калибровочных мишеней
Калибровочные мишени используются для определения масштаба, коррекции перспективных искажений, настройки фокуса, проверки резкости и пространственной калибровки многокамерных систем. Крепления для таких мишеней должны обеспечивать точное и повторяемое расположение относительно камеры и объекта съёмки.
В простых случаях мишени устанавливаются на плоских держателях, стойках или магнитных основаниях. В более сложных задачах используются регулируемые рамки, микропозиционеры и пространственные держатели с возможностью изменения высоты, угла и расстояния. Для стереосъёмки и трёхмерной реконструкции особенно важна стабильность положения мишени во время калибровочной процедуры.
Крепление калибровочной мишени должно исключать её изгиб, перекос и вибрации. Даже небольшая деформация плоскости мишени может привести к ошибкам калибровки. Поэтому для крупных мишеней применяются жёсткие рамки, дополнительные опоры и материалы с высокой размерной стабильностью.
Крепления для защитных экранов и кожухов
Высокоскоростная видеосъёмка нередко проводится в условиях, где оборудование нуждается в защите от частиц, брызг, пыли, тепла, механических воздействий или случайного контакта. Для этого используются защитные экраны, кожухи, прозрачные панели, сетки и барьерные конструкции. Их крепления должны обеспечивать надёжную фиксацию без ухудшения обзора камеры.
Защитные экраны могут устанавливаться перед камерой, вокруг объекта съёмки или между оператором и экспериментальной зоной. Крепления таких элементов должны выдерживать возможные ударные и вибрационные нагрузки, но при этом позволять быстро снимать или перемещать экран для обслуживания оборудования.
При установке прозрачных защитных панелей необходимо учитывать их влияние на изображение. Крепление должно предотвращать дрожание панели, поскольку колебания прозрачной поверхности могут вызывать оптические искажения, блики и снижение резкости. Желательно использовать жёсткие рамки и антибликовую ориентацию панелей относительно оптической оси.
Крепления для внешних блоков и модулей
Высокоскоростные видеосистемы могут включать внешние блоки питания, контроллеры, модули памяти, интерфейсные преобразователи, синхронизаторы и коммутационные устройства. Эти компоненты требуют надёжного размещения рядом с камерой или в пределах экспериментальной установки.
Крепления для внешних блоков должны обеспечивать доступ к разъёмам, вентиляции, индикаторам и органам управления. Они могут выполняться в виде монтажных полок, пластин, кассет, рам, держателей на DIN-рейке или адаптерных панелей. Важно, чтобы такие блоки не создавали нагрузку на кабели и не мешали перемещению оператора.
При размещении электронных модулей следует учитывать электромагнитную совместимость, тепловыделение и защиту от вибраций. Крепление должно предотвращать случайное падение, отсоединение кабелей и перегрев. В промышленных условиях желательно использовать закрытые или частично защищённые монтажные корпуса.
Крепления для кабельной организации
Кабельная организация является важной частью крепёжной инфраструктуры дополнительного оборудования. Камеры, осветители, датчики и внешние модули соединяются множеством кабелей, которые необходимо фиксировать, направлять и разгружать. Для этого применяются кабельные держатели, клипсы, стяжки, каналы, гибкие рукава и разгрузочные фиксаторы.
Крепления кабельной организации должны предотвращать натяжение разъёмов, случайное зацепление кабелей и передачу вибраций на камеру или датчики. Особенно важно разгружать кабели вблизи высокоскоростной камеры, поскольку жёсткий кабель может вызвать смещение корпуса или повреждение интерфейса.
Правильная кабельная организация повышает безопасность и повторяемость сборки. Маркировка кабелей и фиксированные трассы позволяют быстрее восстанавливать конфигурацию системы при повторных испытаниях.
Конструктивные типы креплений
Крепления для дополнительного оборудования могут быть классифицированы по способу регулировки и фиксации. Наиболее распространены жёсткие кронштейны, шарнирные держатели, поворотные узлы, рельсовые каретки, магнитные основания, быстросъёмные площадки, зажимные системы и индивидуальные адаптерные пластины.
Жёсткие кронштейны применяются там, где требуется максимальная стабильность и отсутствует необходимость частой регулировки. Шарнирные и поворотные крепления обеспечивают гибкость настройки, но требуют контроля люфтов и качества фиксации. Рельсовые системы удобны для точного линейного перемещения оборудования и повторяемой установки.
Магнитные основания полезны при монтаже на металлических стендах, но их применение должно учитывать массу оборудования, вибрации и безопасность. Быстросъёмные крепления ускоряют сборку и обслуживание, однако должны обеспечивать достаточную повторяемость положения. Индивидуальные адаптерные пластины позволяют интегрировать оборудование с нестандартными корпусами или монтажными интерфейсами.
Требования к механической жёсткости
Механическая жёсткость креплений определяет способность дополнительного оборудования сохранять заданное положение под действием массы, вибраций, кабельных нагрузок и внешних воздействий. Для высокоскоростной видеосъёмки этот параметр особенно важен, поскольку нестабильность любого элемента может сказаться на качестве изображения или точности измерений.
Недостаточно жёсткое крепление осветителя может изменить распределение света. Податливое крепление датчика может сместить момент срабатывания. Колеблющееся зеркало может привести к дрожанию изображения. Поэтому даже вспомогательные крепления должны подбираться с учётом динамических требований.
Жёсткость повышается за счёт сокращения длины выноса, увеличения сечения несущих элементов, применения дополнительных опор и исключения лишних переходников. В многозвенных регулируемых системах особое внимание следует уделять шарнирам и зажимам, так как именно они чаще всего являются источниками люфта.
Виброустойчивость и динамическая стабильность
Виброустойчивость креплений для дополнительного оборудования зависит от массы закреплённого элемента, длины рычага, жёсткости соединений и характера внешних воздействий. В условиях лабораторных и промышленных испытаний вибрации могут передаваться от стенда, пола, механизмов или системы вентиляции.
Для снижения вибраций применяются массивные основания, демпфирующие прокладки, укороченные монтажные плечи, растяжки и дополнительные точки крепления. Однако демпфирующие элементы необходимо использовать осторожно, поскольку чрезмерная податливость может ухудшить точность позиционирования.
Динамическая стабильность особенно важна для осветителей и оптических элементов. Колебания светового источника могут вызывать пульсации освещённости в области наблюдения, а вибрации зеркала или защитного стекла — искажения изображения. Поэтому перед ответственной съёмкой рекомендуется проводить тестовую проверку устойчивости всех дополнительных компонентов.
Точность позиционирования и повторяемость
Точность позиционирования дополнительного оборудования определяет возможность формирования воспроизводимой экспериментальной схемы. Это важно при сравнении результатов нескольких испытаний, настройке многокамерных систем, работе с калибровочными мишенями и создании стабильной схемы освещения.
Для повышения точности применяются шкалы, лимбы, фиксированные упоры, направляющие, микрометрические винты и базирующие элементы. Повторяемость особенно важна при частом снятии и установке оборудования. Быстросъёмные крепления должны не только ускорять монтаж, но и обеспечивать возвращение компонента в прежнее положение.
В системах с несколькими осветителями или датчиками полезно документировать положения креплений, углы поворота и расстояния до объекта. Это повышает воспроизводимость эксперимента и облегчает поиск причин различий между сериями съёмок.
Материалы и покрытия
Материалы креплений должны соответствовать механическим, тепловым и эксплуатационным требованиям. Для большинства лабораторных систем применяются алюминиевые сплавы, сталь, нержавеющая сталь, инженерные пластики и композитные материалы.
Алюминиевые сплавы обеспечивают малую массу и достаточную жёсткость. Сталь применяется при высоких нагрузках и необходимости повышенной прочности. Нержавеющая сталь предпочтительна в условиях повышенной влажности, загрязнений или интенсивной эксплуатации. Инженерные пластики могут использоваться для изолирующих, защитных или малонагруженных элементов.
Покрытия также имеют значение. Матовые чёрные поверхности уменьшают блики и паразитные отражения. Анодирование повышает износостойкость алюминия. Термостойкие покрытия применяются рядом с мощными источниками света. В местах контакта с оборудованием могут использоваться мягкие прокладки, предотвращающие повреждение корпуса, однако они не должны снижать точность фиксации.
Безопасность эксплуатации
Безопасность креплений для дополнительного оборудования связана с предотвращением падения компонентов, повреждения кабелей, перегрева, случайного смещения и травмирования персонала. Мощные осветители, внешние блоки питания и защитные элементы могут иметь значительную массу, поэтому их необходимо устанавливать с запасом прочности.
При размещении оборудования над объектом съёмки или рабочей зоной следует использовать страховочные тросы, дополнительные фиксаторы и ограничители перемещения. Все резьбовые соединения и зажимы должны проверяться перед запуском эксперимента. Особое внимание требуется при работе с подвижными механизмами и вибронагруженными стендами.
Тепловая безопасность важна для креплений осветителей и электронных модулей. Конструкция должна обеспечивать вентиляцию и не допускать контакта нагревающихся элементов с кабелями или легкоплавкими материалами. При использовании защитных экранов необходимо сохранять доступ к аварийному отключению оборудования.
Методы оценки качества креплений
Качество креплений для дополнительного оборудования оценивается по их жёсткости, точности регулировки, устойчивости к вибрациям, удобству эксплуатации и безопасности. Статическая проверка включает контроль прогиба под нагрузкой, оценку усилия фиксации и отсутствие люфтов.
Динамическая проверка проводится при условиях, близких к реальной съёмке. Например, можно выполнить тестовую запись неподвижной мишени при включённых осветителях и работающем стенде. Если на изображении наблюдаются дрожание, изменение освещённости или смещение отражённых элементов, крепления требуют доработки.
Повторяемость оценивается путём многократного снятия и установки оборудования с последующим сравнением положения на изображении или по измерительным шкалам. Для датчиков синхронизации может дополнительно проверяться стабильность момента срабатывания.
Практические рекомендации
При выборе креплений для дополнительного оборудования необходимо учитывать массу компонента, требуемую точность позиционирования, наличие вибраций, тепловые воздействия и необходимость частой перенастройки. Основные измерительные элементы следует закреплять на жёстких опорах с минимальным числом шарниров и переходников.
Осветители следует устанавливать на креплениях, обеспечивающих надёжную фиксацию угла и устойчивость к нагреву. Датчики синхронизации целесообразно размещать на регулируемых, но жёстко фиксируемых держателях. Оптические элементы должны устанавливаться в стабильных рамках с антибликовым исполнением. Кабели необходимо разгружать и закреплять отдельно от камеры и чувствительных датчиков.
Перед началом съёмки следует проверить затяжку всех креплений, отсутствие люфтов, устойчивость кабельных трасс и безопасность расположения оборудования. Для повторяемых экспериментов рекомендуется фиксировать параметры установки в виде схем, фотографий, координат и маркировок.
Перспективы развития
Развитие креплений для дополнительного оборудования высокоскоростной видеосъёмки связано с повышением модульности, точности и интеграции с цифровыми системами контроля. Перспективными являются быстросъёмные крепления с высокой повторяемостью, моторизованные позиционеры, интеллектуальные зажимы с датчиками усилия и крепления с интегрированным контролем вибраций.
Аддитивные технологии позволяют создавать индивидуальные адаптеры и держатели сложной формы, оптимизированные под конкретное оборудование. Композитные материалы и облегчённые профили дают возможность уменьшить массу монтажных систем без существенной потери жёсткости.
В будущем крепления дополнительного оборудования могут стать частью единой цифровой платформы экспериментальной установки. Сведения о положении осветителей, датчиков, оптических элементов и кабельных трасс могут автоматически сохраняться вместе с параметрами съёмки, что повысит воспроизводимость и качество анализа.
