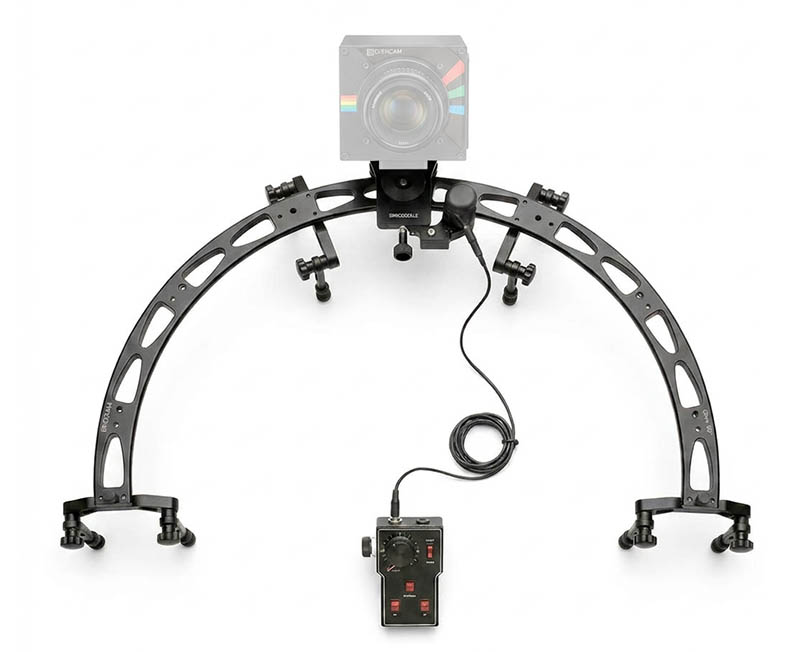

Механические системы позиционирования высокоскоростных видеокамер
Высокоскоростная видеокамера является специализированным средством регистрации быстропротекающих процессов, где качество получаемых данных зависит не только от характеристик матрицы, объектива, освещения и системы синхронизации, но и от точности пространственного размещения камеры. В отличие от обычной видеосъемки, высокоскоростная регистрация часто выполняется при малом времени экспозиции, высоких требованиях к освещенности, ограниченной глубине резкости и необходимости строгой повторяемости условий эксперимента. Поэтому механическая система позиционирования должна обеспечивать устойчивое удержание камеры, возможность точной настройки угла обзора, высоты, расстояния до объекта, ориентации оптической оси и, при необходимости, контролируемого перемещения камеры по заданной траектории. Такие системы применяются в лабораторных установках, на производственных линиях, в испытательных стендах, при макро- и микросъемке, в баллистических, биомеханических, аэродинамических и технологических исследованиях.
Назначение механических систем позиционирования
Основным назначением механической системы позиционирования является обеспечение точного и стабильного положения высокоскоростной видеокамеры в пространстве. Система должна позволять оператору или автоматизированному комплексу задавать координаты камеры, фиксировать ее положение после настройки, выполнять повторную установку по ранее заданным параметрам и исключать самопроизвольное смещение во время съемки. В зависимости от задач система может использоваться для статического позиционирования, когда камера остается неподвижной на протяжении всего эксперимента, или для динамического позиционирования, при котором камера перемещается синхронно с объектом, технологическим процессом либо измерительной программой. Дополнительной функцией является обеспечение механической совместимости камеры с осветительными приборами, объективами, защитными кожухами, системами охлаждения, кабельными трассами и датчиками синхронизации.
Классификация систем позиционирования
Механические системы позиционирования высокоскоростных видеокамер можно классифицировать по числу степеней свободы, способу управления, типу привода, конструкции направляющих и области применения. По числу степеней свободы выделяют одноосевые, двухосевые, трехосевые и многоосевые системы, обеспечивающие линейное перемещение, поворот, наклон, вращение вокруг оптической оси или их комбинации. По способу управления системы могут быть ручными, полуавтоматическими и автоматизированными. Ручные системы основаны на механических винтах, микрометрических головках, шарнирных кронштейнах и фиксирующих зажимах. Полуавтоматические решения используют механические приводы с электронным управлением отдельных осей. Автоматизированные системы оснащаются шаговыми двигателями, сервоприводами, энкодерами, контроллерами движения и программным интерфейсом, позволяющим задавать координаты, скорости, ускорения и сценарии перемещения.
Конструктивные элементы
Типовая механическая система позиционирования включает основание, стойки, направляющие, каретки, поворотные узлы, фиксирующие механизмы, приводные элементы, демпфирующие компоненты и монтажные адаптеры для крепления камеры. Основание обеспечивает общую жесткость конструкции и может быть выполнено в виде массивной плиты, станочного профиля, оптического стола, рельсовой системы или специализированной рамы. Линейные направляющие применяются для перемещения камеры вдоль одной или нескольких координатных осей, а поворотные столы и наклонные механизмы позволяют изменять ориентацию оптической оси. Для точной настройки используются винтовые передачи, шарико-винтовые пары, червячные редукторы, микрометрические механизмы и прецизионные линейные столы. В системах с автоматическим управлением применяются шаговые двигатели, сервомоторы, ременные передачи, зубчатые рейки, линейные актуаторы и энкодеры обратной связи.
Требования к жесткости и устойчивости
Одним из ключевых требований к механической системе позиционирования является высокая жесткость. Высокоскоростные камеры часто имеют значительную массу, особенно при использовании светосильных объективов, макронасадок, защитных корпусов, кабельных соединений и систем охлаждения. Недостаточная жесткость крепления приводит к прогибам, микроперемещениям и изменению положения оптической оси, что особенно критично при съемке с большим увеличением или длиннофокусной оптикой. Конструкция должна обладать достаточной несущей способностью, низкой податливостью соединений и устойчивостью к внешним воздействиям. Для повышения жесткости применяются массивные основания, короткие силовые контуры, усиленные профили, предварительно нагруженные направляющие, жесткие монтажные плиты и минимизация консольных вылетов.
Вибрационная стабильность
Вибрационная стабильность является одним из важнейших параметров механической системы позиционирования. При высокоскоростной съемке объект часто освещается мощными импульсными или постоянными источниками света, а сама камера может устанавливаться рядом с работающим оборудованием, ударными стендами, приводами, насосами или технологическими механизмами. Вибрации приводят к смазыванию изображения, изменению положения кадра, ухудшению точности измерений и появлению паразитных колебаний в видеоряде. Для их снижения применяются демпфирующие прокладки, виброизолирующие опоры, массивные монтажные платформы, развязка кабелей, балансировка подвижных узлов и использование конструкций с высокой собственной частотой. При проектировании важно исключать резонансные режимы в рабочем диапазоне частот.
Точность позиционирования и повторяемость
Точность позиционирования определяется способностью системы устанавливать камеру в заданное положение с минимальным отклонением, а повторяемость характеризует возможность многократного возвращения в одно и то же положение. Эти параметры особенно важны при сравнительных экспериментах, калибровке измерительных систем, многокамерной съемке и автоматизированной регистрации серий испытаний. На точность влияют люфты, упругие деформации, качество направляющих, шаг привода, разрешение энкодеров, температурное расширение элементов и стабильность фиксации. В ручных системах высокая точность достигается применением микрометрических регулировок и надежных зажимов, а в автоматизированных — использованием замкнутого контура управления, датчиков положения и программной компенсации механических погрешностей.
Ручные системы позиционирования
Ручные системы являются наиболее простыми и распространенными средствами установки высокоскоростных видеокамер. Они включают штативы, стойки, рельсовые направляющие, шаровые головы, панорамные головки, микрометрические столы и регулируемые кронштейны. Их преимуществами являются простота, надежность, сравнительно низкая стоимость и отсутствие необходимости в электронном управлении. Однако ручные решения ограничены по повторяемости, скорости перенастройки и возможности интеграции в автоматизированный эксперимент. Кроме того, ручная регулировка может вызывать смещение камеры, вибрации или изменение кадрирования, особенно при работе с тяжелыми камерами и высокими увеличениями. Поэтому в точных измерительных задачах ручные системы часто дополняются микрометрическими механизмами и жесткими фиксаторами.
Автоматизированные системы позиционирования
Автоматизированные механические системы позиционирования обеспечивают программное управление положением камеры и позволяют интегрировать ее в измерительный или испытательный комплекс. Такие системы используют электроприводы, контроллеры движения, датчики обратной связи и программные интерфейсы для задания координат, скоростей и последовательностей перемещения. Они особенно эффективны при серийных испытаниях, когда требуется многократное повторение одинаковых условий съемки, а также при съемке объектов, перемещающихся по предсказуемой траектории. Автоматизированная система может синхронизироваться с запуском камеры, освещением, датчиками события и другими исполнительными механизмами. Основными требованиями к таким системам являются малая задержка управления, плавность движения, отсутствие рывков, защита от перегрузок и возможность аварийной остановки.
Многоосевые и роботизированные платформы
Для сложных задач применяются многоосевые системы позиционирования, включающие линейные порталы, поворотно-наклонные головки, моторизованные рельсовые платформы и роботизированные манипуляторы. Они позволяют перемещать высокоскоростную камеру по нескольким координатам, изменять угол наблюдения и поддерживать заданную ориентацию относительно объекта. Такие решения востребованы при пространственной видеорегистрации, трехмерном анализе движения, съемке крупных объектов и создании многокамерных измерительных установок. Роботизированные платформы обладают высокой гибкостью, но требуют тщательной калибровки, учета кинематических погрешностей, обеспечения безопасности и защиты камеры от ускорений, превышающих допустимые значения.
Интеграция с оптическими и измерительными системами
Механическая система позиционирования должна рассматриваться не изолированно, а как часть общей измерительной установки. Положение камеры связано с параметрами объектива, глубиной резкости, полем зрения, освещением, траекторией объекта и геометрией эксперимента. При многокамерной съемке важно обеспечить согласование оптических осей, базовых расстояний, углов наблюдения и калибровочных координат. В системах технического зрения механическое позиционирование камеры влияет на точность последующей обработки изображения, включая трекинг объектов, измерение скоростей, деформаций, размеров и траекторий. Поэтому при проектировании необходимо учитывать совместимость креплений, доступ к регулировкам объектива, прокладку кабелей, тепловой режим камеры и возможность быстрой замены компонентов.
Материалы и конструктивное исполнение
Для изготовления механических систем позиционирования применяются алюминиевые сплавы, сталь, чугун, композитные материалы и прецизионные станочные профили. Алюминиевые конструкции обладают малой массой и удобны для модульных систем, тогда как стальные и чугунные основания обеспечивают высокую жесткость и демпфирование. В лабораторных условиях часто используются оптические столы и плиты с сеткой резьбовых отверстий, позволяющие гибко размещать камеру, освещение и вспомогательные элементы. В промышленных условиях предпочтение отдается закрытым направляющим, защитным кожухам, виброустойчивым рамам и креплениям, устойчивым к загрязнению, температурным изменениям и механическим нагрузкам.
Эксплуатационные аспекты
При эксплуатации механических систем позиционирования необходимо учитывать массу камеры и объектива, положение центра тяжести, жесткость крепления, кабельные нагрузки, доступность органов управления и безопасность обслуживания. Кабели питания, передачи данных и синхронизации не должны создавать дополнительных сил, способных сместить камеру или вызвать вибрации. Перед съемкой выполняется проверка фиксации всех осей, отсутствие люфтов, правильность затяжки крепежа и стабильность положения оптической оси. В автоматизированных системах дополнительно контролируются пределы перемещения, состояние датчиков, параметры привода и корректность программных команд. Регулярное техническое обслуживание включает очистку направляющих, проверку крепежа, смазку механических передач и калибровку датчиков положения.
Перспективы развития
Развитие механических систем позиционирования высокоскоростных видеокамер связано с повышением точности, компактности, автоматизации и интеллектуальности управления. Перспективными направлениями являются применение прецизионных моторизованных платформ с замкнутым контуром управления, интеграция датчиков вибрации и положения, использование адаптивных алгоритмов компенсации колебаний, модульных рельсовых систем, легких высокожестких материалов и цифровых двойников измерительных установок. Дополнительное значение приобретает интеграция систем позиционирования с программным обеспечением камеры, системами машинного зрения и автоматизированными стендами, что позволяет не только устанавливать камеру в заданное положение, но и автоматически корректировать его в зависимости от результатов анализа изображения.
