Защитные аксессуары для высокоскоростной видеосъёмки: кожухи, чехлы, экраны, козырьки и транспортировочные системы
Высокоскоростная видеосъёмка применяется для регистрации быстропротекающих процессов, требующих высокой частоты кадров, короткой выдержки и стабильных условий работы оборудования. В подобных системах используются специализированные камеры, высокосветосильная оптика, мощные источники света, синхронизирующие устройства, кабельные интерфейсы и внешние модули хранения данных. Стоимость и техническая сложность такого оборудования обуславливают необходимость его надёжной защиты как во время съёмки, так и при транспортировке и хранении.
Условия эксплуатации высокоскоростных видеосистем могут существенно различаться. В лабораторной среде основными факторами риска являются механические воздействия, пыль, перегрев от осветителей и случайное повреждение кабелей. В промышленных условиях добавляются вибрации, загрязнения, аэрозоли, повышенная влажность, температурные перепады и вероятность контакта с технологическими средами. В полевых условиях оборудование подвергается воздействию осадков, солнечного излучения, ветра, пыли, низких или высоких температур. Поэтому защитные аксессуары являются обязательной частью современной съёмочной инфраструктуры.
Защитные аксессуары не должны рассматриваться только как внешние оболочки. Их применение напрямую связано с сохранением оптических характеристик, тепловой стабильности, механической целостности и электрической безопасности системы. Неправильно подобранный защитный элемент может ухудшить вентиляцию камеры, вызвать запотевание оптики, ограничить доступ к разъёмам, создать паразитные отражения или затруднить обслуживание. Следовательно, выбор защитных аксессуаров требует инженерного подхода и учёта условий конкретной съёмочной задачи.
Назначение защитных аксессуаров
Основное назначение защитных аксессуаров заключается в предотвращении повреждений оборудования и снижении влияния внешних факторов на процесс съёмки. Они защищают корпус камеры, объектив, разъёмы, кабели, дисплеи, блоки памяти и вспомогательную электронику от механических, климатических, тепловых и загрязняющих воздействий.
Защитные аксессуары выполняют несколько взаимосвязанных функций. Они обеспечивают физическую защиту от ударов, царапин, брызг и пыли; стабилизируют температурный режим; уменьшают риск перегрева или переохлаждения; предотвращают попадание влаги; повышают удобство транспортировки; защищают оптическую систему от паразитного света; создают барьер между оборудованием и потенциально опасной зоной эксперимента.
Для высокоскоростной видеосъёмки важна не только сохранность оборудования, но и стабильность параметров регистрации. Например, попадание пыли на переднюю линзу объектива снижает контрастность изображения, а перегрев камеры может привести к шумам матрицы или аварийному отключению. Влага на разъёмах увеличивает риск отказа интерфейсов, а прямое солнечное излучение может ухудшить видимость дисплеев и вызвать локальный нагрев корпуса. Таким образом, защитные аксессуары влияют как на эксплуатационную надёжность, так и на качество видеоданных.
Защитные кожухи
Защитные кожухи предназначены для механической защиты высокоскоростной камеры и вспомогательных компонентов от ударов, загрязнений, брызг, случайных касаний и внешних воздействий. Они могут быть выполнены в виде жёстких корпусов, частично закрытых рам, модульных оболочек или специализированных боксов с прозрачными окнами для объектива.
Жёсткие защитные кожухи применяются в промышленных и экспериментальных условиях, где существует риск попадания частиц, фрагментов материалов или технологических загрязнений. В таких случаях кожух выполняет роль барьера, сохраняя работоспособность камеры и оптики. Конструкция кожуха должна предусматривать точное расположение окна перед объективом, отсутствие виньетирования, возможность подключения кабелей и доступ к элементам управления.
Важным требованием к защитному кожуху является сохранение теплового режима камеры. Высокоскоростные камеры при длительной работе могут выделять значительное количество тепла, особенно при высокой частоте кадров и использовании внешних интерфейсов передачи данных. Поэтому кожух должен иметь вентиляционные отверстия, теплоотводящие элементы или возможность подключения активного охлаждения. При этом вентиляционные зоны не должны становиться каналами проникновения пыли, влаги или мелких частиц.
Материалы защитных кожухов выбираются в зависимости от условий эксплуатации. Алюминиевые и стальные кожухи обладают высокой прочностью и хорошей теплопроводностью. Полимерные кожухи легче и могут обеспечивать электрическую изоляцию. Прозрачные элементы из поликарбоната или закалённого стекла позволяют сохранять обзор, однако должны обладать достаточной оптической чистотой и устойчивостью к царапинам.
Термочехлы
Термочехлы используются для защиты оборудования от низких и высоких температур, а также для стабилизации температурного режима камеры во время съёмки. Их применение особенно важно при работе на открытом воздухе, в холодных помещениях, вблизи нагретых объектов или при резких температурных изменениях.
При низких температурах термочехол снижает скорость охлаждения камеры, аккумуляторов, кабельных соединений и электронных модулей. Это позволяет уменьшить вероятность отказов, связанных с изменением характеристик аккумуляторных элементов, конденсацией влаги, загустеванием смазок в механических узлах и температурной нестабильностью электроники. В некоторых случаях термочехлы оснащаются встроенными нагревательными элементами, работающими от внешнего питания.
При высоких температурах термочехол выполняет иную функцию: он снижает воздействие внешнего теплового излучения и защищает корпус камеры от перегрева. Для этого применяются отражающие наружные покрытия, многослойные теплоизоляционные материалы и воздушные зазоры. Однако при использовании теплоизоляции важно не нарушить естественный отвод тепла от самой камеры. Неправильно подобранный термочехол может привести к накоплению тепла внутри защитного объёма.
Конструкция термочехла должна обеспечивать плотное, но не чрезмерно герметичное прилегание к корпусу. Необходимо предусматривать отверстия или клапаны для объектива, кабелей, вентиляционных зон и крепёжных элементов. Для высокоскоростной видеосъёмки также важно, чтобы термочехол не смещал камеру, не создавал нагрузки на объектив и не мешал точному позиционированию оборудования.
Влагозащитные чехлы
Влагозащитные чехлы предназначены для предотвращения попадания дождя, брызг, конденсата и влажного воздуха на корпус камеры, объектив, разъёмы и кабельные соединения. Они особенно актуальны при съёмке на открытом воздухе, в гидротехнических установках, производственных помещениях с повышенной влажностью и при работе вблизи жидкостей.
Основным требованием к влагозащитному чехлу является создание барьера для воды при сохранении функциональности оборудования. Чехол должен позволять управлять камерой, изменять настройки, подключать кабели, контролировать индикаторы и наблюдать за положением объектива. Для этого применяются прозрачные окна, гибкие клапаны, герметизируемые молнии, манжеты и уплотнительные элементы.
Особое внимание следует уделять области объектива. Передняя часть чехла должна защищать соединение между объективом и корпусом камеры, но не закрывать поле зрения и не создавать бликов. При использовании прозрачного защитного окна необходимо учитывать его влияние на резкость, контрастность и геометрические искажения изображения. В ответственных съёмках предпочтительно применять оптически качественные защитные стёкла или оставлять объектив открытым под отдельной блендой и влагозащитным козырьком.
Влагозащитные чехлы должны также учитывать проблему конденсации. Если камера переносится из холодной среды в тёплую и влажную, внутри защитного объёма может образоваться влага. Для снижения этого риска применяются влагопоглощающие пакеты, вентиляционные мембраны и постепенная температурная адаптация оборудования.
Пылезащитные накидки
Пылезащитные накидки предназначены для защиты камеры и сопутствующего оборудования от пыли, мелких частиц, аэрозолей, стружки, песка и сухих загрязнений. Они используются в производственных цехах, на строительных площадках, в полевых условиях, вблизи сыпучих материалов и при длительном хранении оборудования на рабочем месте.
В отличие от жёстких кожухов, пылезащитные накидки обычно имеют гибкую конструкцию и быстро устанавливаются на оборудование. Они могут закрывать только камеру или всю съёмочную сборку вместе с объективом, кабелями и крепёжными элементами. Их преимущество заключается в малой массе, простоте применения и возможности оперативной защиты оборудования между съёмками.
Материалы пылезащитных накидок должны обладать низкой пылепроницаемостью, антистатическими свойствами и достаточной механической прочностью. Антистатическая обработка особенно важна, поскольку электрически заряженные поверхности способны притягивать пыль, что увеличивает риск загрязнения оптики и разъёмов.
При использовании пылезащитных накидок необходимо следить, чтобы ткань или плёнка не попадала в поле зрения объектива, не перекрывала вентиляционные отверстия и не касалась нагревающихся элементов. Для длительной работы в запылённой среде гибкая накидка может сочетаться с жёстким кожухом, фильтруемой вентиляцией и защитным стеклом перед объективом.
Солнцезащитные козырьки
Солнцезащитные козырьки применяются для защиты камеры, объектива, дисплеев и операторских мониторов от прямого солнечного излучения. Они уменьшают паразитную засветку, снижают вероятность появления бликов, улучшают видимость экранов и частично защищают оборудование от локального перегрева.
Для высокоскоростной видеосъёмки борьба с паразитной засветкой имеет особое значение. При коротких выдержках и интенсивном освещении даже небольшие отражения могут ухудшить контрастность изображения или вызвать появление световых пятен. Солнцезащитный козырёк позволяет ограничить попадание бокового и верхнего света на объектив, особенно при съёмке на открытом воздухе.
Конструкция козырька должна соответствовать углу обзора объектива. Слишком короткий козырёк может быть недостаточно эффективным, а слишком длинный — вызвать виньетирование. Для объективов с различным фокусным расстоянием целесообразно использовать регулируемые или сменные козырьки. Внутренние поверхности козырьков должны иметь матовое антибликовое покрытие.

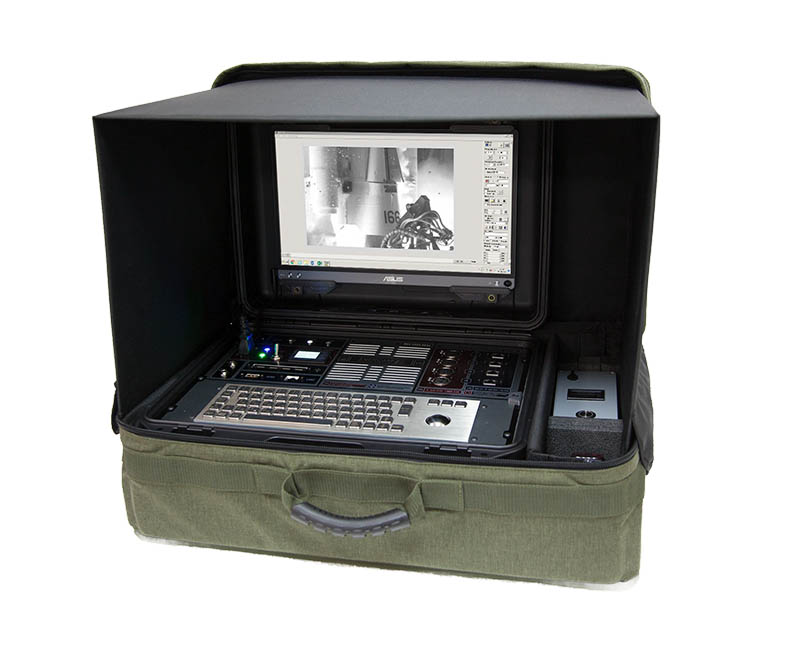

Солнцезащитные козырьки для дисплеев и мониторов также важны для оперативного контроля съёмки. При ярком внешнем освещении оператор может неправильно оценить резкость, экспозицию или положение объекта. Защитный козырёк повышает читаемость изображения и снижает вероятность ошибок при настройке.
Защитные экраны
Защитные экраны используются для отделения камеры и оператора от потенциально опасной зоны съёмки, а также для защиты оборудования от частиц, брызг, искр, загрязнений и механических воздействий. Они могут быть стационарными, переносными, прозрачными, сетчатыми, металлическими или комбинированными.
В отличие от кожуха, который защищает непосредственно камеру, экран формирует внешнюю защитную границу между оборудованием и источником риска. Такой подход удобен, когда необходимо сохранить доступ к камере, обеспечить нормальную вентиляцию и одновременно защитить её от направленного воздействия. Защитные экраны могут устанавливаться перед камерой, сбоку от неё или вокруг экспериментальной зоны.
Прозрачные экраны позволяют вести съёмку через защитный барьер. Для этого используются поликарбонат, акрил, закалённое стекло или специальные оптические материалы. Однако любой прозрачный экран может влиять на качество изображения, особенно при наличии царапин, загрязнений, отражений или неправильного угла установки. Чтобы уменьшить блики, экран часто располагают под небольшим углом к оптической оси.
Непрозрачные экраны применяются для защиты корпуса камеры, кабелей и вспомогательного оборудования, если они не перекрывают поле зрения. Такие экраны могут изготавливаться из металла, композитов, термостойких тканей или многослойных панелей. Их крепления должны быть устойчивыми и рассчитанными на возможные динамические нагрузки.
Транспортировочные чехлы

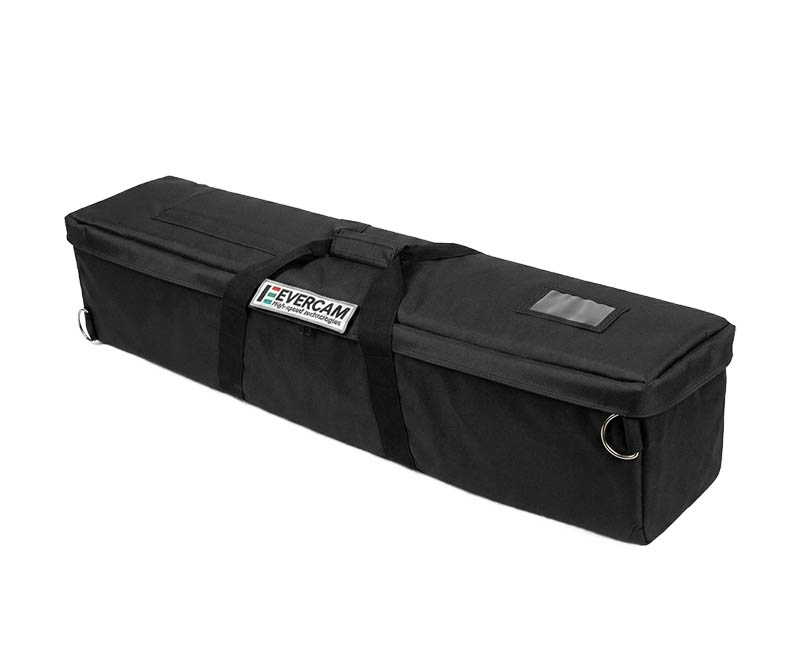

Транспортировочные чехлы предназначены для защиты оборудования при переноске на небольшие расстояния, перемещении внутри лаборатории или оперативной доставке к месту съёмки. Они обычно обладают мягкой или полужёсткой конструкцией и обеспечивают защиту от царапин, пыли, лёгких ударов и кратковременного воздействия окружающей среды.
Для высокоскоростных камер транспортировочный чехол должен учитывать форму корпуса, выступающие разъёмы, объектив, крепёжные элементы и кабельные интерфейсы. Желательно, чтобы внутри чехла были мягкие разделители, фиксирующие ремни и отдельные карманы для мелких аксессуаров. Внутренняя поверхность должна быть мягкой, не оставляющей ворса и не повреждающей оптику.
Транспортировочные чехлы удобны при частой смене локаций и работе с мобильными съёмочными комплектами. Однако они не заменяют жёсткие кейсы при длительной перевозке, авиаперелётах, хранении в сложных условиях или транспортировке дорогостоящей оптики и электронных модулей.
Кейсы для хранения и перевозки
Жёсткие кейсы являются одним из наиболее надёжных средств защиты оборудования при транспортировке и хранении. Они защищают камеры, объективы, осветители, кабели, блоки питания, накопители и монтажные элементы от ударов, вибраций, влаги, пыли и случайного давления.
Кейс для высокоскоростной видеосистемы должен иметь прочный внешний корпус, надёжные замки, герметизирующий контур, внутренние амортизирующие вставки и удобную организацию пространства. Часто применяются ложементы из вспененного полимера, вырезанные под конкретные компоненты комплекта. Это предотвращает перемещение оборудования внутри кейса и снижает ударные нагрузки.
Важным элементом является маркировка и логичная компоновка. Высокоскоростная съёмочная система может включать большое количество кабелей, адаптеров, объективов, фильтров и крепёжных деталей. Правильно организованный кейс сокращает время подготовки к съёмке и уменьшает вероятность потери аксессуаров.
Для работы в полевых условиях полезны кейсы с колёсами, телескопическими ручками, клапанами выравнивания давления, влагозащитными уплотнениями и возможностью установки пломб. При перевозке чувствительного оборудования следует учитывать не только ударную защиту, но и температурные условия, особенно если в кейсе находятся аккумуляторы, электронные модули или оптические элементы.
Материалы защитных аксессуаров
Материалы защитных аксессуаров выбираются исходя из характера угроз и условий эксплуатации. Для жёстких элементов применяются алюминиевые сплавы, сталь, поликарбонат, ударопрочные пластики и композиты. Для гибких чехлов и накидок используются синтетические ткани, многослойные мембраны, прорезиненные материалы, термостойкие полотна и водоотталкивающие покрытия.
Поликарбонат широко применяется в прозрачных защитных экранах благодаря высокой ударной прочности и сравнительно малой массе. Закалённое стекло обладает лучшими оптическими свойствами и устойчивостью к царапинам, но может быть тяжелее и более хрупким при сильных локальных воздействиях. Металлические кожухи обеспечивают прочность и теплоотвод, однако увеличивают массу системы.
Для влагозащитных чехлов важны водонепроницаемость, эластичность, устойчивость к многократным изгибам и наличие герметизируемых соединений. Для термочехлов критичны теплоизоляционные свойства, отражательная способность и огнестойкость. Для пылезащитных накидок важны антистатические характеристики и способность задерживать мелкодисперсные частицы.
Влияние защитных аксессуаров на качество изображения
Защитные аксессуары могут как улучшать, так и ухудшать качество изображения. С одной стороны, они защищают оптику от пыли, влаги, бликов и механических повреждений. С другой стороны, неправильно подобранные экраны, окна или козырьки могут вызывать отражения, виньетирование, снижение контраста, искажения и ухудшение резкости.
Наиболее критичными являются защитные элементы, расположенные перед объективом. Любое стекло, плёнка или прозрачный экран в оптическом пути должно обладать достаточной прозрачностью, плоскостностью и чистотой поверхности. Загрязнения, микротрещины и царапины особенно заметны при контровом освещении и высоком увеличении.
Солнцезащитные козырьки и бленды обычно положительно влияют на изображение, уменьшая паразитную засветку. Однако их размеры должны соответствовать углу зрения объектива. При использовании широкоугольной оптики неправильно установленный козырёк может частично перекрыть кадр.
Тепловое влияние защитных аксессуаров
Тепловой режим является одним из важных факторов надёжности высокоскоростной видеосъёмки. Камеры, осветители и электронные модули выделяют тепло, а внешние условия могут усиливать нагрев или охлаждение. Защитные аксессуары должны обеспечивать баланс между изоляцией от внешней среды и отводом внутреннего тепла.
Кожухи и чехлы могут ограничивать естественную вентиляцию камеры. Если тепло не отводится эффективно, возрастает риск перегрева матрицы, процессора обработки данных, интерфейсных модулей и накопителей. Это может привести к увеличению шумов, снижению стабильности работы или аварийному отключению оборудования.
Для предотвращения перегрева используются вентиляционные каналы, теплоотводящие пластины, радиаторы, активные вентиляторы, термопрокладки и материалы с высокой теплопроводностью. При этом в пыльной или влажной среде вентиляция должна быть защищена фильтрами или мембранами.
В холодных условиях защитные аксессуары помогают сохранить работоспособность оборудования, однако необходимо учитывать риск конденсации при изменении температуры. После съёмки на морозе камеру желательно выдерживать в закрытом чехле или кейсе до постепенного выравнивания температуры, чтобы влага не оседала на оптике и электронных компонентах.
Эргономика и доступ к оборудованию
Защитный аксессуар должен не только защищать оборудование, но и сохранять удобство работы с ним. Оператору необходим доступ к кнопкам, разъёмам, индикаторам, креплениям, картам памяти, кабелям и элементам фокусировки. Если защита затрудняет управление, возрастает риск ошибок при настройке съёмки.
Хорошо спроектированные чехлы и кожухи имеют технологические окна, клапаны, съёмные панели и кабельные вводы. Они позволяют обслуживать камеру без полного демонтажа защитной системы. Это особенно важно при ограниченном времени подготовки эксперимента или при работе в труднодоступных местах.
Эргономика транспортировочных систем также имеет значение. Чехлы и кейсы должны обеспечивать удобный перенос, быстрый доступ к оборудованию и надёжную фиксацию компонентов. Внутренняя организация должна соответствовать последовательности сборки съёмочного комплекта.
Критерии выбора защитных аксессуаров
Выбор защитных аксессуаров должен основываться на анализе условий эксплуатации, состава оборудования и требований к качеству съёмки. В первую очередь следует определить основные внешние факторы: пыль, влага, температура, ударные нагрузки, солнечное излучение, брызги, вибрации или необходимость частой транспортировки.
Для стационарных лабораторных систем часто достаточно пылезащитных накидок, солнцезащитных козырьков, защитных экранов и транспортировочных чехлов. Для промышленных условий предпочтительны жёсткие кожухи, экраны, герметизируемые чехлы и ударопрочные кейсы. Для полевых работ необходимы влагозащитные и термозащитные решения, а также кейсы с повышенной степенью защиты.
Вторым критерием является совместимость с конкретной камерой и объективом. Защитный аксессуар не должен перекрывать вентиляцию, ограничивать поле зрения, деформировать кабели или мешать установке на штатив, рельсовую систему или крепёжную платформу. Третьим критерием является ремонтопригодность и возможность быстрой очистки, поскольку защитные элементы сами подвергаются загрязнениям и износу.
Практические рекомендации по эксплуатации
Перед началом съёмки необходимо проверить состояние защитных аксессуаров, целостность уплотнений, отсутствие трещин, чистоту прозрачных элементов, надёжность креплений и доступность органов управления. Особое внимание следует уделять переднему оптическому окну, поскольку загрязнения на нём могут существенно ухудшить изображение.
При работе во влажной среде следует использовать влагопоглотители и избегать резких температурных переходов. После съёмки влагозащитные чехлы необходимо просушивать, чтобы предотвратить появление плесени, коррозии и неприятных запахов. Пылезащитные накидки следует регулярно очищать, поскольку накопленная пыль может попадать на оборудование при повторном использовании.
Жёсткие кейсы рекомендуется хранить в сухом помещении, периодически проверять уплотнители и не оставлять внутри влажные аксессуары. Ложементы должны соответствовать фактической комплектации оборудования; если компоненты перемещаются внутри кейса, эффективность защиты резко снижается.
Защитные экраны и прозрачные панели необходимо очищать материалами, не оставляющими царапин. Даже мелкие повреждения прозрачной поверхности могут стать источником бликов и снижения контрастности. При установке экранов важно проверять их устойчивость и отсутствие вибраций.
Перспективы развития защитных аксессуаров
Развитие защитных аксессуаров для высокоскоростной видеосъёмки связано с повышением модульности, снижением массы, улучшением теплового контроля и интеграцией интеллектуальных функций. Перспективными являются кожухи с датчиками температуры и влажности, чехлы с управляемым подогревом, кейсы с регистрацией ударных нагрузок и системы защиты с быстросъёмными стандартизированными интерфейсами.
Использование новых материалов позволяет создавать лёгкие и прочные защитные конструкции. Многослойные ткани с мембранными свойствами обеспечивают сочетание влагозащиты и паропроницаемости. Композитные панели повышают ударную стойкость без значительного увеличения массы. Антибликовые и гидрофобные покрытия улучшают работу прозрачных экранов и защитных окон.
В перспективе защитные аксессуары могут стать частью общей системы мониторинга состояния оборудования. Данные о температуре, влажности, ударах и условиях хранения могут автоматически сохраняться вместе с параметрами съёмки, что повысит надёжность эксплуатации и упростит техническое обслуживание высокоскоростных видеосистем.
